Какие конденсаторы по питанию стоят в бриге второй версии?

[Agusha]

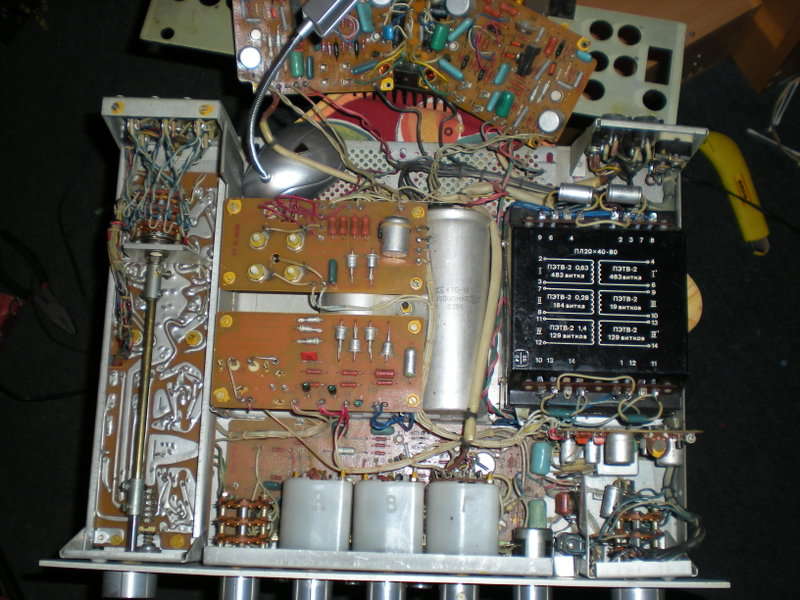

Есть промежуточный бриг, но без конденсаторов. На память, должно быть 10-15 тысяч микрофарад, но вот какое напряжение, совершенно позабыл. Кто может напомнить? Спасибо)

[Seabeco75]

К50-18. 15000, 50 вольт.

[leha67]

Есть промежуточный бриг, но без конденсаторов. На память, должно быть 10-15 тысяч микрофарад, но вот какое напряжение, совершенно позабыл. Кто может напомнить? Спасибо)

не уж-то глянуть схему трудно?!

[Mika]

В схеме не указывают вольтаж, а спецификация прилагается не к каждой схеме.

[Agusha]

не уж-то глянуть схему трудно?!

К сожалению я не нашел схему брига, в которой было бы прописано напряжение конденсаторов...

[Mika]

15000 мкФ х 50 В

[leha67]

В схеме не указывают вольтаж, а спецификация прилагается не к каждой схеме.

зато указан вольтаж цепи где они стоят...

[Ы]

Напомню, что 50В это НОМИНАЛЬНЫЙ вольтаж советских конденсаторов (максимальный на 20% выше)
а еслиставить импорт то это должно быть 68В !!!(у них маркируется МАКСИМАЛЬНОЕ напряжение).

[chesser76]

в бриге питание идет 33..36 вольт на оконечник. 50 вольт. конденсатора хватит заглаза.

[steppenwolf]

а кстати, есть смысл бриговский оконечник собрать по родной схеме кому-нибудь на радость? или ну его? квазикомплементарщина смущает правда. У меня брига никогда не было, как оно играет, норм?

[Самый !]

"Квазикомплементарные" каскада очень хорошо себя ведут при работе на ВЧ, исключают возбуд- если один "очень" ВЧ транзистор, а другой ниже.
А вот недостаток Брига - это ОДИН БОЛЬШОЙ электролит в плечо. Недодумали разработчики ? Сомнительно, навороить столько и за приличные деньги ...

[steppenwolf]

Самый !
дык а поставить два поменьше
да и почему недостаток? Сопротивление внутреннее?

[Самый !]

Совершенно верно: при "одном" большом- более высокое выходное сопротивление БП из-за ИНДУКТИВНОСТИ электролита.
И ещё немаловажное : при соврем. размерах часть кондёров ставить можно ПРЯМО НА УНЧ.
Так что несколько "меньших" по эффективность должны быть лучше чем один большой.
Диодный мост- прямо на обмотки, кондёры- по платам. Эффект есть. Проверял.
"Идентичность" монтажа - теряется....

Всем удачи.
