Показания индикатора выходной мощности.

[Моршанск]

Здравствуйте друзья.

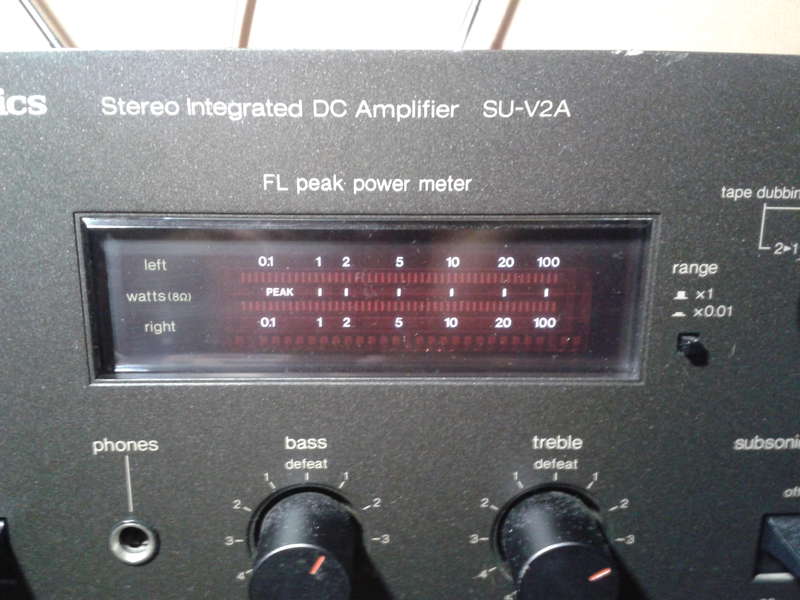

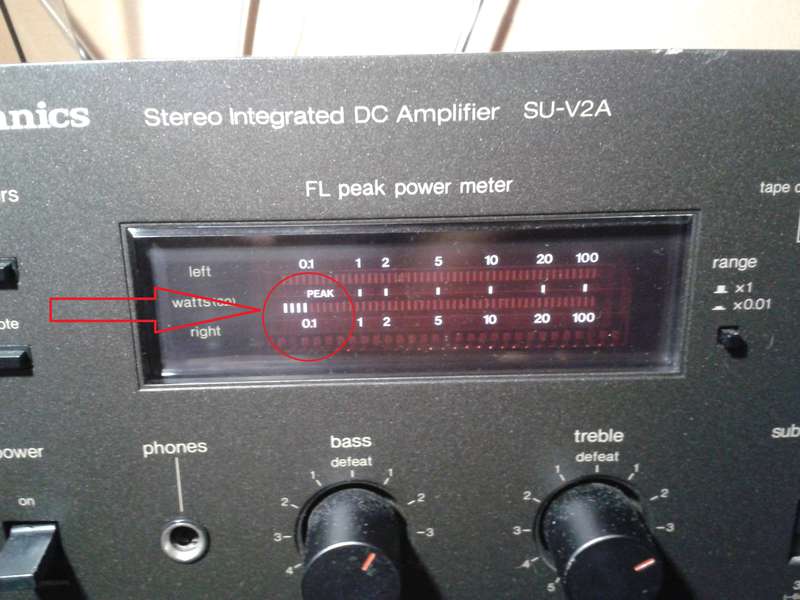

У меня к вам вопрос. При включении усилителя показание на индикаторе выходной мощности, в режиме покоя, на нулях, но стоит усилителю немного поработать и на правом канале в режиме покоя появляется такое значение. С чем это связанно?

[Sanych]

С чем это связанно?

Измеритель мощности по большому счёту - вольтметр переменного напряжения. Получается, что с течением времени (после прогрева УНЧ) на правый вход индикатора "просачивается" посторонний переменный сигнал, который и фиксирует измеритель мощ-ти.
А причин поступления побочной переменной составляющей может быть несколько: начиная от утечки в конденсаторах и.... заканчивая плавающей проблемой в полупроводнике (микросхеме, транзисторе, диоде и т.д..).
Осциллограф или вольтметр переменного напряжения в помощь.

[Самый !]

В скрываем усилок и внимательно осматриваем электролиты. Наверняка "текущий" под напаряжением (в работе) будет иметь потёки на плату или вздувшийся корпус сверху.
Если сразу не повезло, приступаем к поиску. Замыкаем два канала на входе индикатора. Если появилась дорожка на втором канале- помеха прёт извне, если так же один канал- в самой плате индикации.
Так же можно продеф. и УНЧ: замыкаем два входа и смотрим: если пошёл сигнал по обоим- помеха "до" УНЧ, если так и остался один- значит, в самом УНЧ. Потом предварилку аналогично.
Особых знаний не надо, но важна аккуратность.

http://rt20.mybb2.ru/viewtopic.php?f=3&t=46016 - 9 пункт.
