Wladimir_TS · #16151

Следующим шагом должен стать автореверс с переворотом пластинки.... по моему в исторической перспективе таких чудес техники пока замечено не было.

Dehkonboy · #16152

Wladimir_TS писал(а): ↑
09 дек 2022, 00:29
Следующим шагом должен стать автореверс с переворотом пластинки.... по моему в исторической перспективе таких чудес техники пока замечено не было.

Были такие чудеса. Правда, без автопереворота пластинки. Японцы делали вертикальный проигрыватель с двумя тангенциальными тонармами, которые по очереди проигрывали сначала первую, потом вторую сторону пластинки.

Андрей Григорьевич · #16153

Всем привет.
Не могу себе позволить, чтоб по моей вине вы не спали-кушали.
Стало быть кину быть!

Думаете просто такой механизм сделать? Отнюдь.
Но не для меня - плёвое дело. А почему?
Бьюсь об заклад, что не угадаете - почему.

Пошел готовить фото. Фоток будет много, лучшая инструкция - это
фотоинструкция.

Klen1205 · #16154

Андрей Григорьевич,
Возможно у Вас появился молодой, талантливый помощник в реализации ваших задумок?
А "кина" с нетерпением ждут все обитатели этой палаты.

Андрей Григорьевич · #16155

Klen1205
Конечно же не угадали. Да и вряд ли кто угадает.
Не стану томить в догадках, не злодей же.

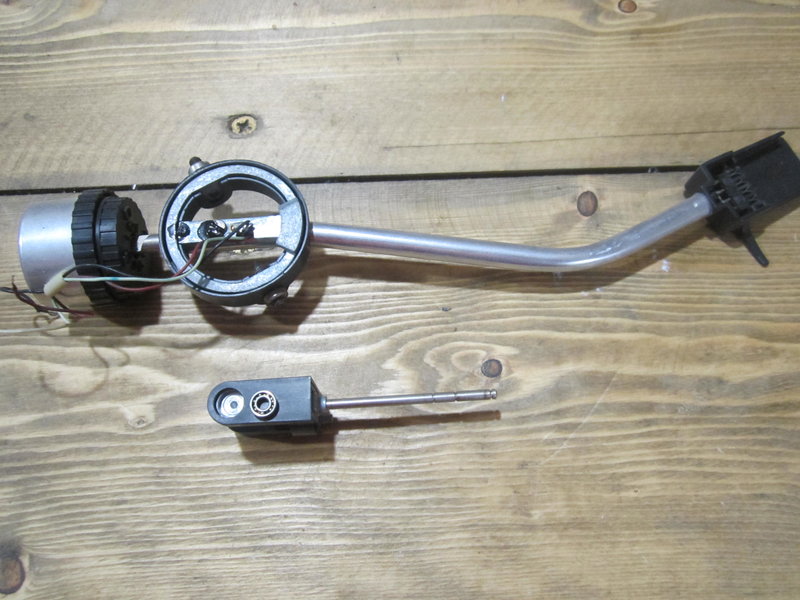

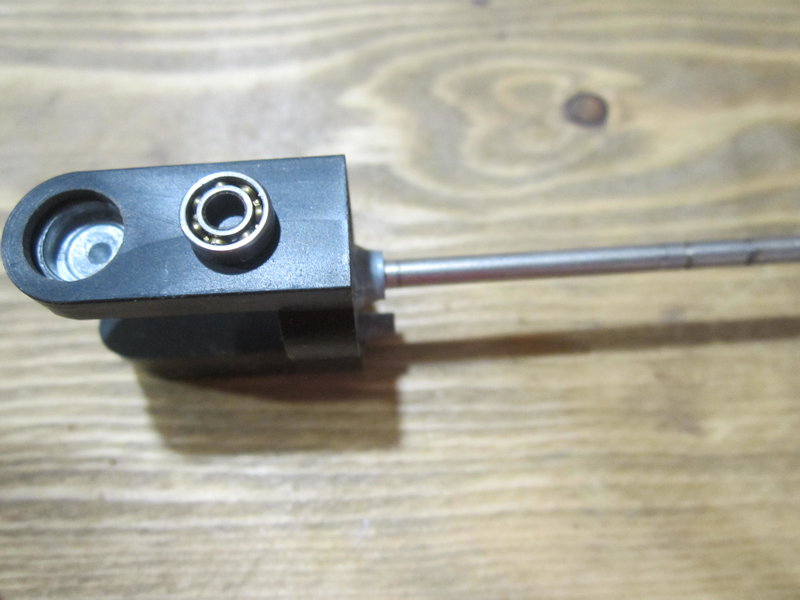

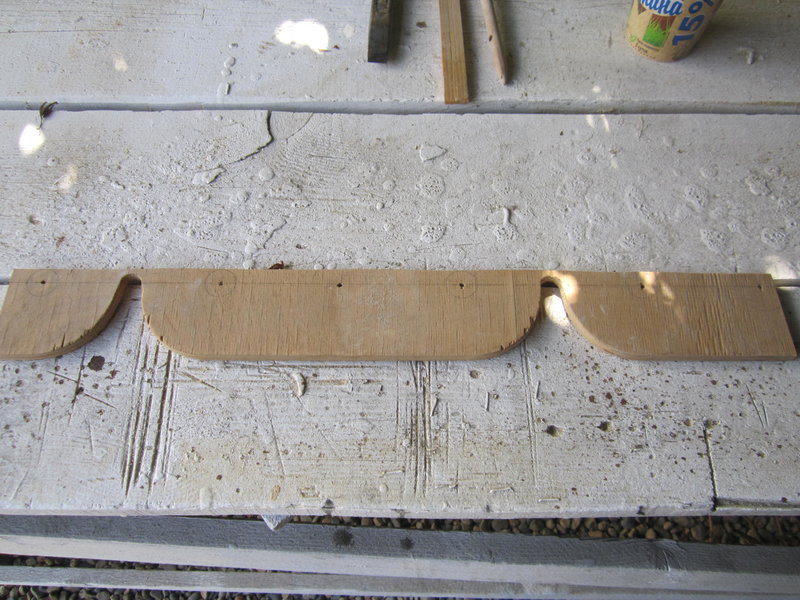

Все дело в том, что есть у меня вот такая куча, оставшаяся
после стройки и еще кое-что

А имея такой тандем, в котором есть почти все детали, собрать
их воедино не представляется сложным. По силам каждому.
Всего-то делов - отсечь лишнее.

Андрей Григорьевич · #16156

Короче, начну, а там война план покажет (с).
Параллельно тестирую новый механизм на предмет работоспособности.
Механизм сырой и возможно придется что-то изменять, но пока
работает весьма не плохо.

Wladimir_TS · #16157

Dehkonboy писал(а): ↑
09 дек 2022, 03:49
Были такие чудеса. Правда, без автопереворота пластинки. Японцы делали вертикальный проигрыватель с двумя тангенциальными тонармами, которые по очереди проигрывали сначала первую, потом вторую сторону пластинки.

Sharp делал - но это электронное всё, а тут чисто на механике. Да и в музыкальных автоматах американский - тоже по 2 звукоснимателя ставилость с 2х сторон пластинки. Там механика.

В принципе не так и сложно за исключением кулачкового вала. 4 кулачка - зажим-разжим пластинки, подъем-опускание и переворот зажима и отвод-подвод тонарма в зону записи.

Андрей Григорьевич · #16158

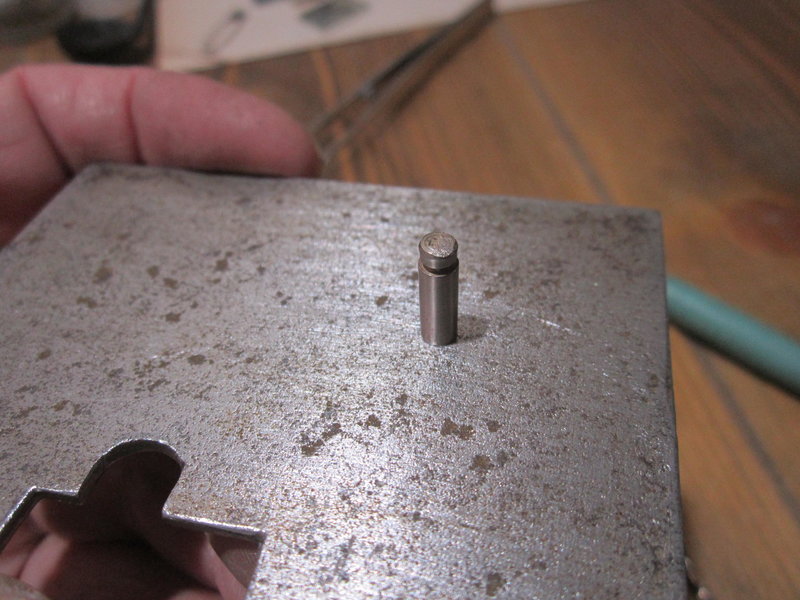

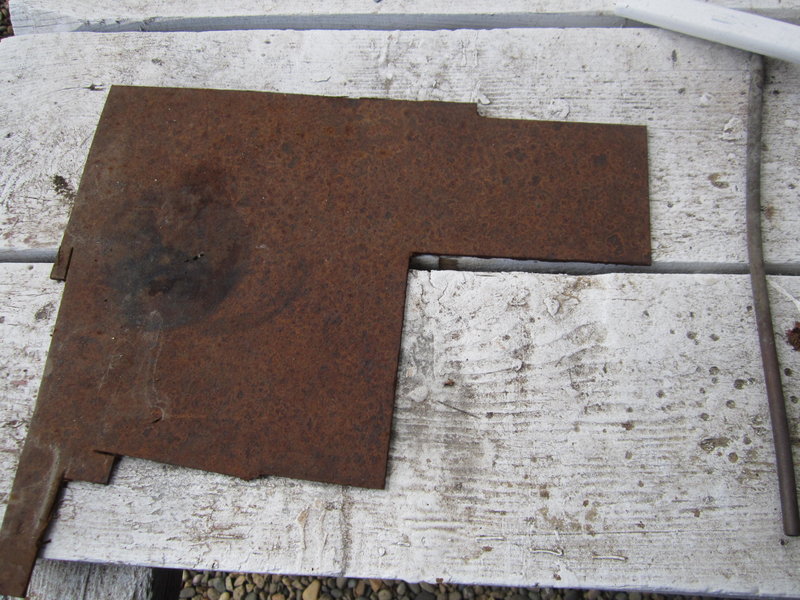

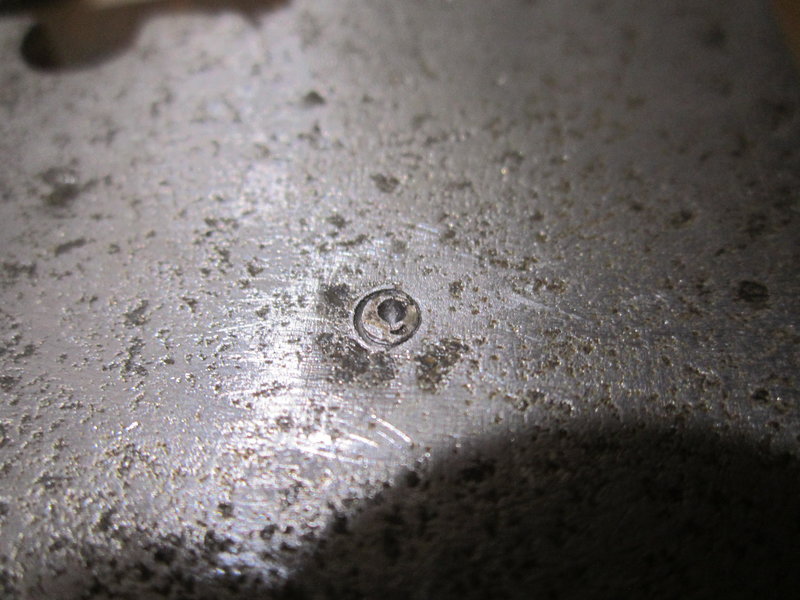

Продолжим отсекать лишнее.

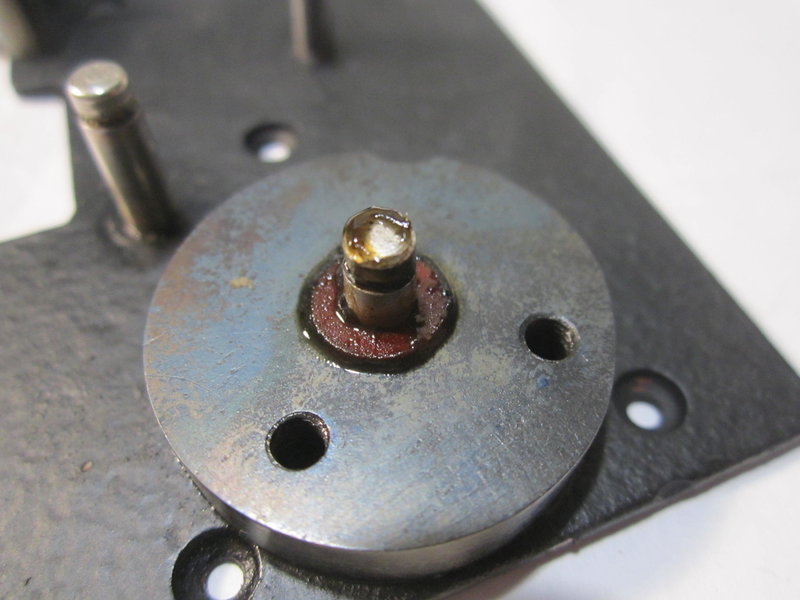

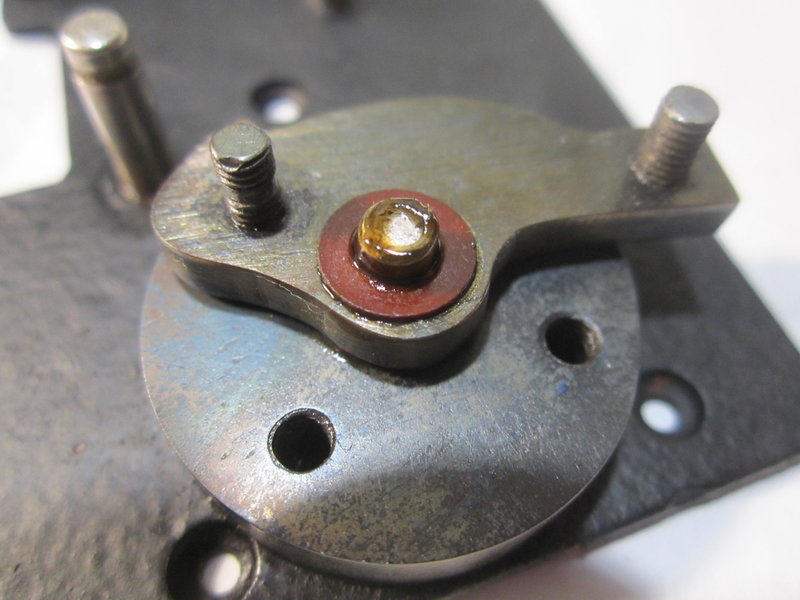

Замечу, что это будет простой планетарный механизм, как
я его назвал для краткости "звезда". Другие варианты более
сложны для изготовления в домашних условиях, на коленке.

Андрей Григорьевич · #16159

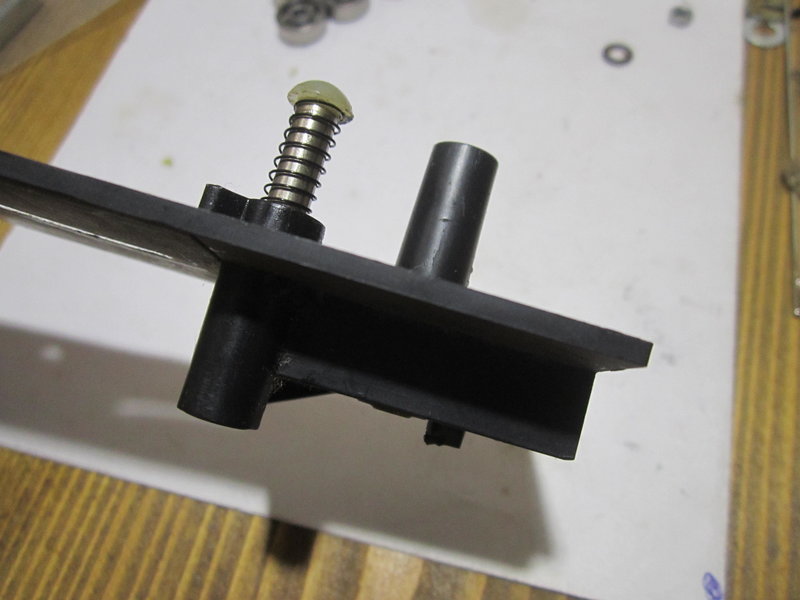

Едем дальше.

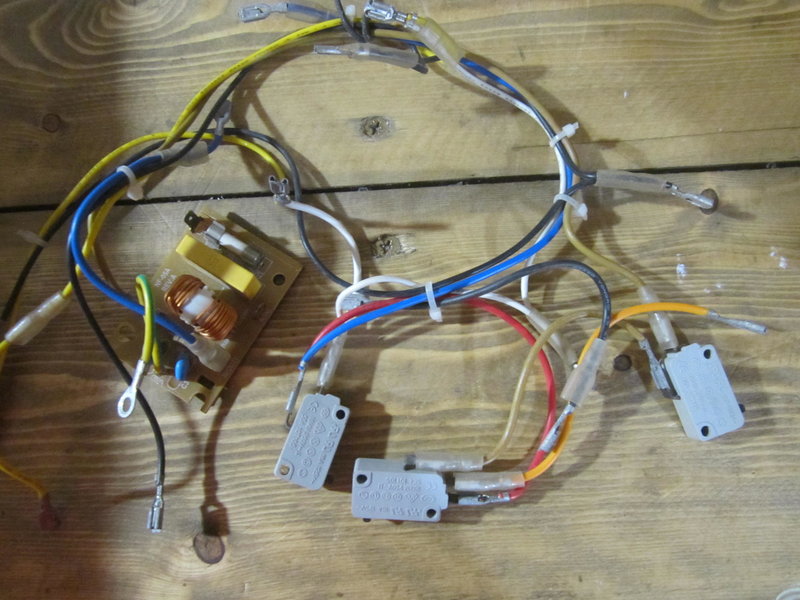

Микровыключатели от микроволновки.

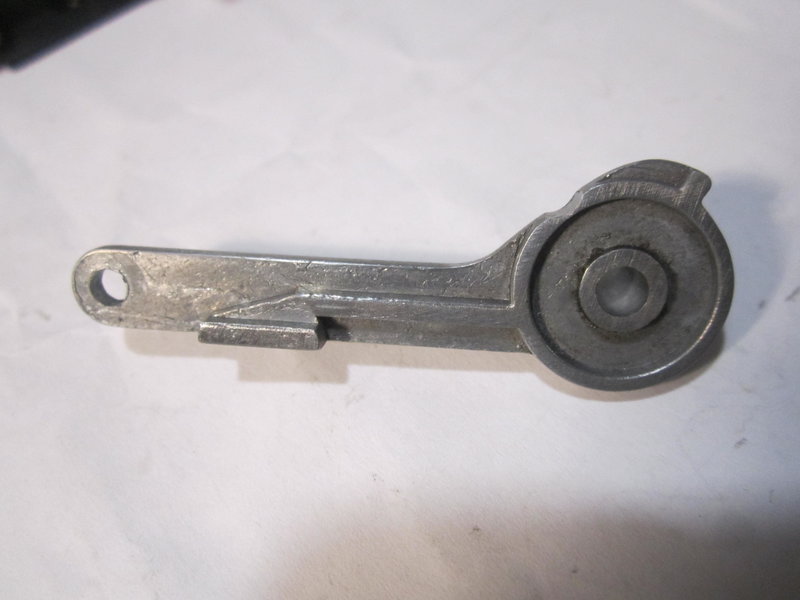

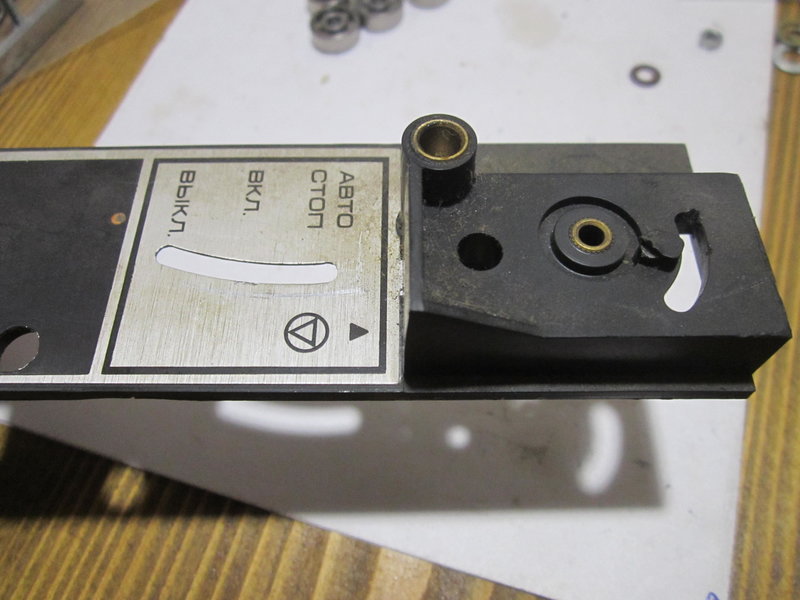

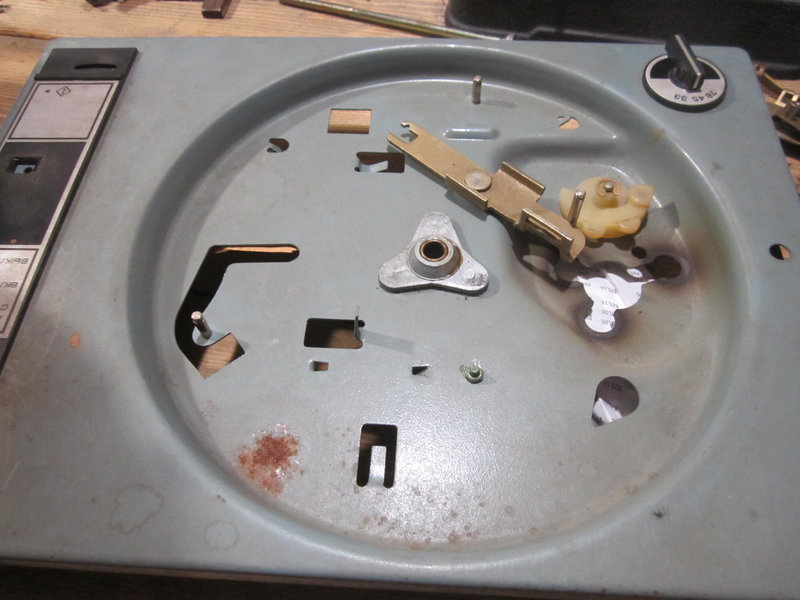

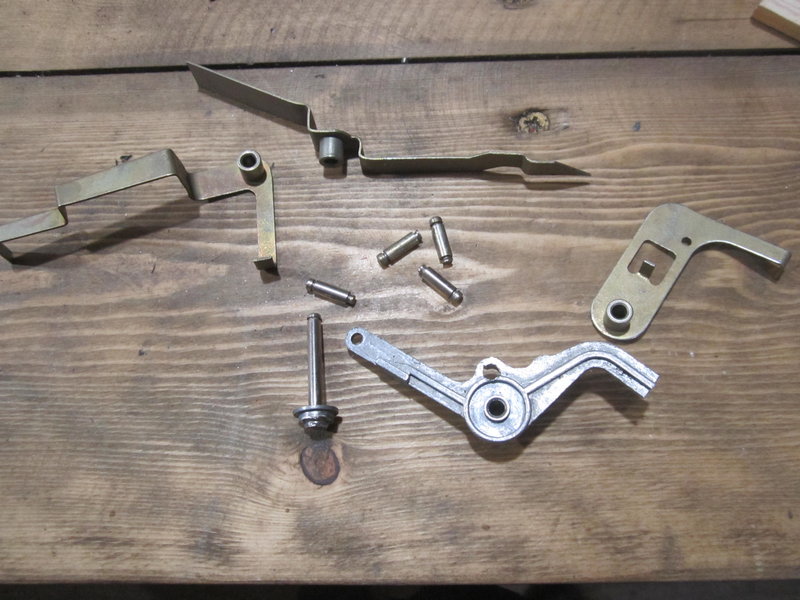

Третьеклассное ЭПУ оказалось кладезью деталей для автостопа.

la59 · #16160

Дык есть у мну вот такая штукенция и с одним тонармом. Там и видосик в теме кто то прислал. viewtopic.php?t=107612

Андрей Григорьевич · #16161

Далее.

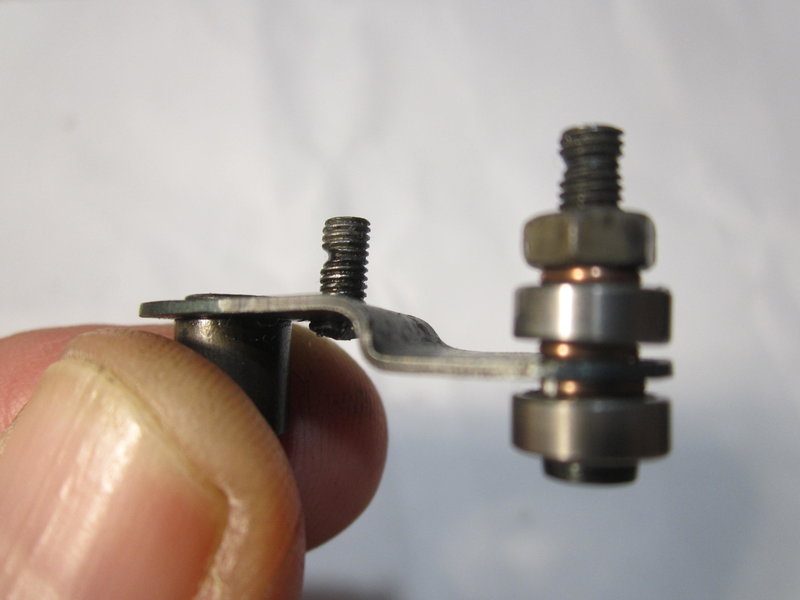

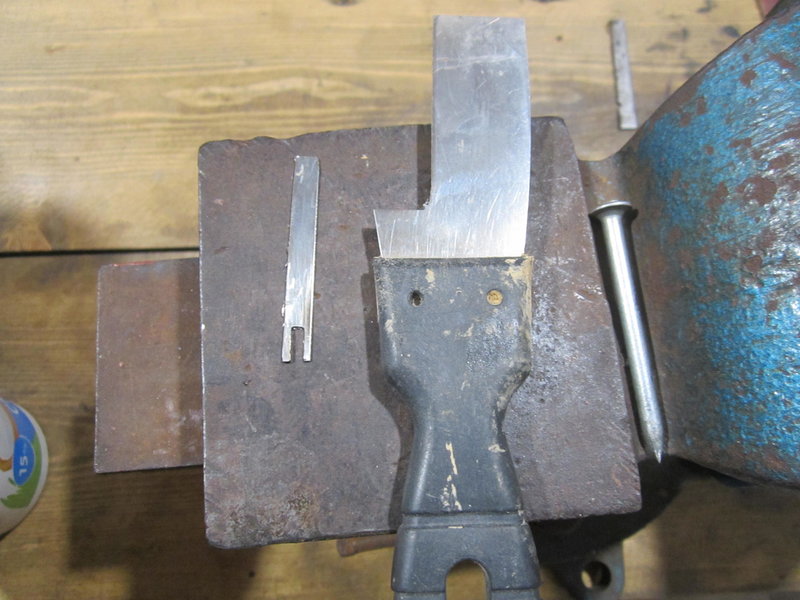

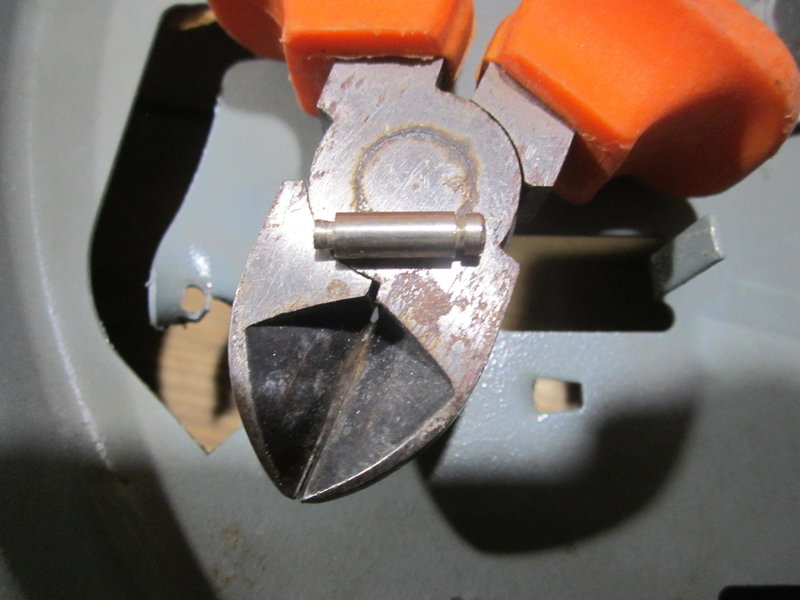

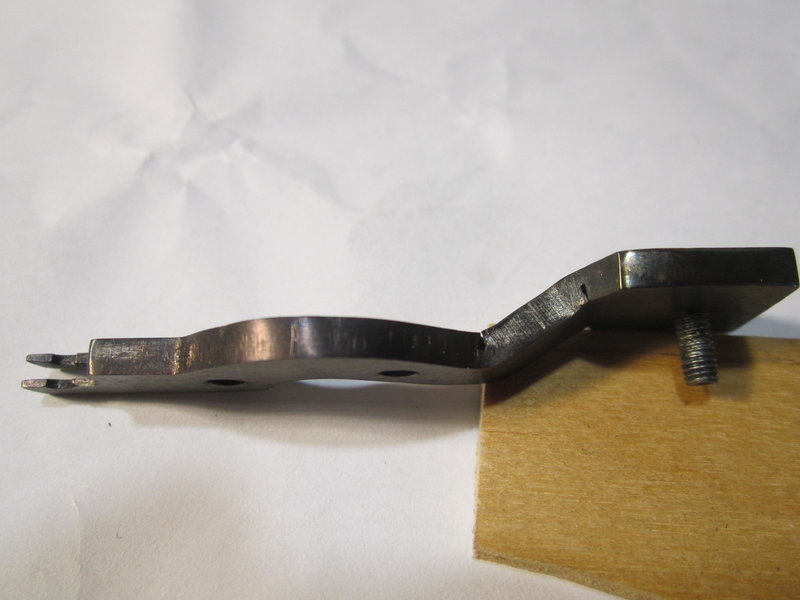

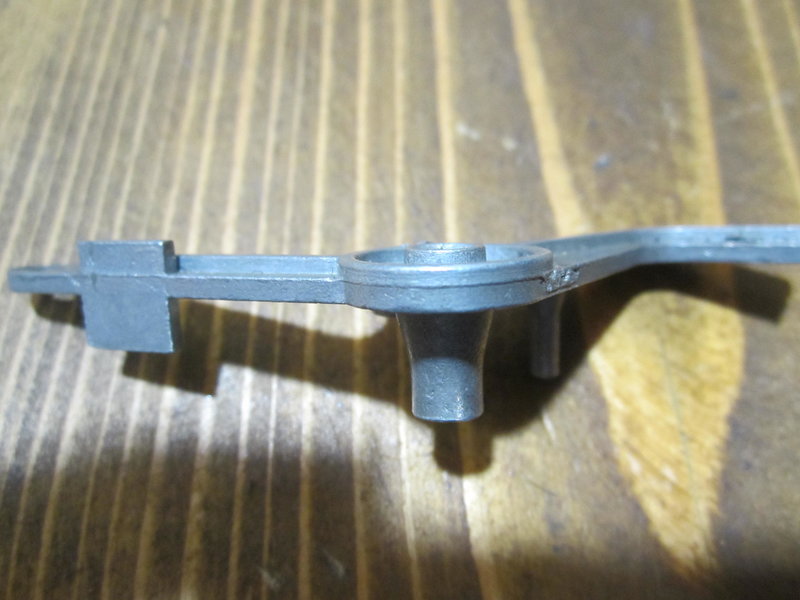

Зажав в шуруповерте на наждаке изготовил такую деталь

Андрей Григорьевич · #16162

Андрей Григорьевич · #16163

Андрей Григорьевич · #16164

Андрей Григорьевич · #16165

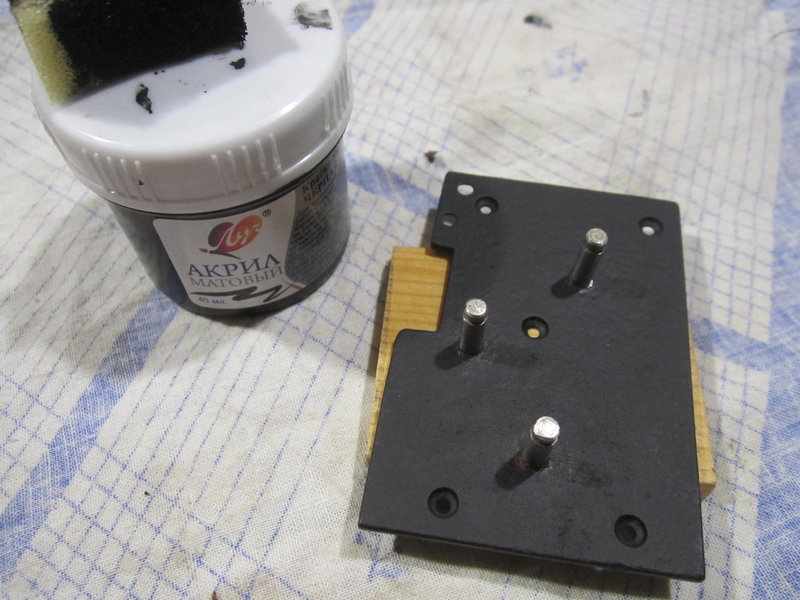

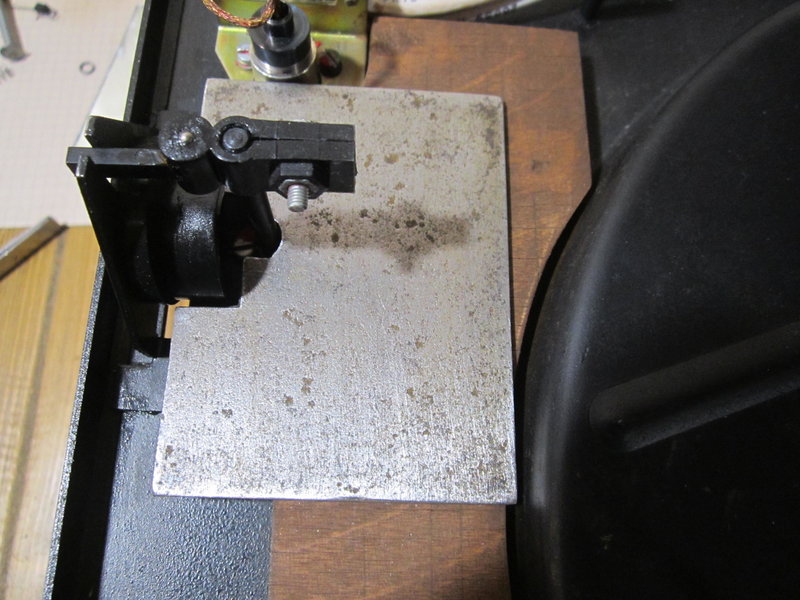

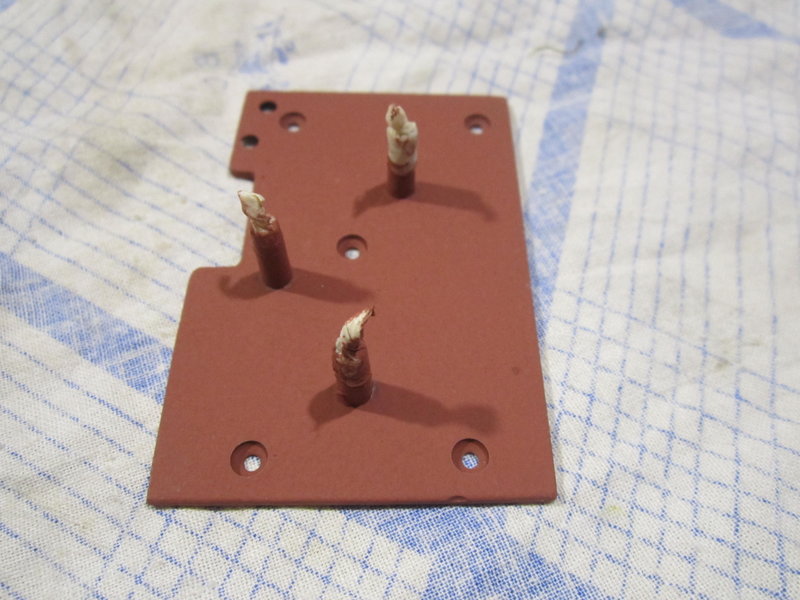

После отладки механизма и удаления излишков металла
обезжирил, загрунтовал и покрасил

Sulphur · #16166

И как, хороша акриловая краска?

Андрей Григорьевич · #16167

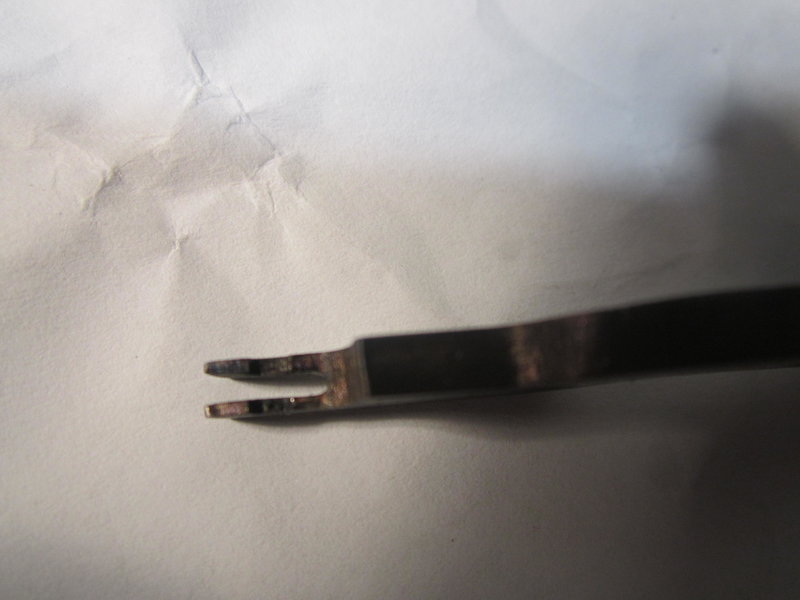

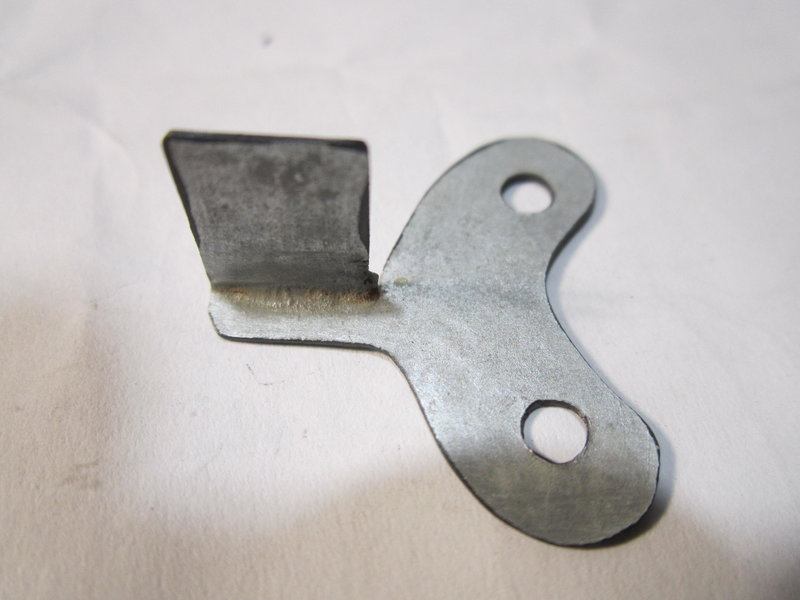

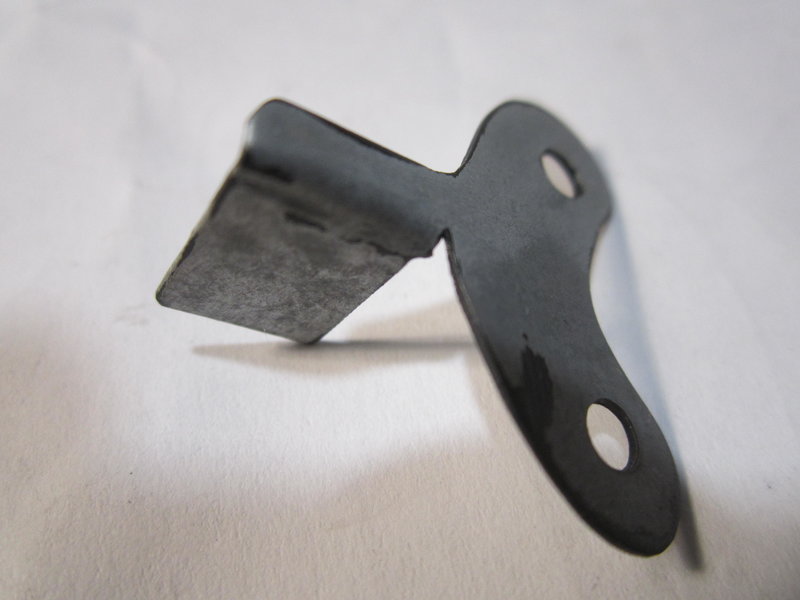

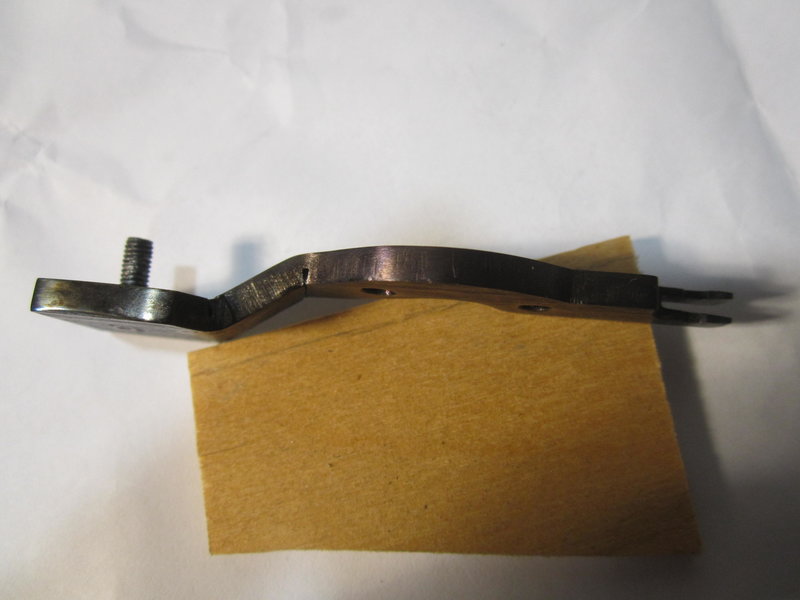

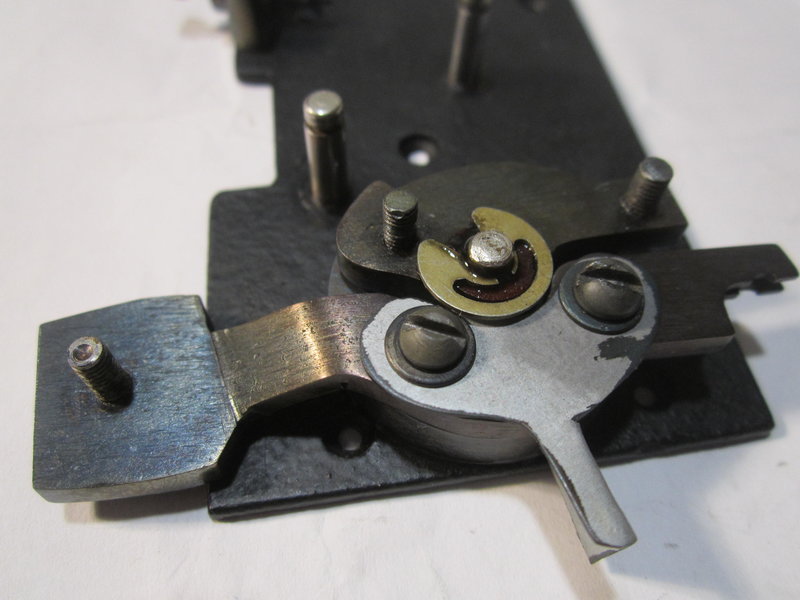

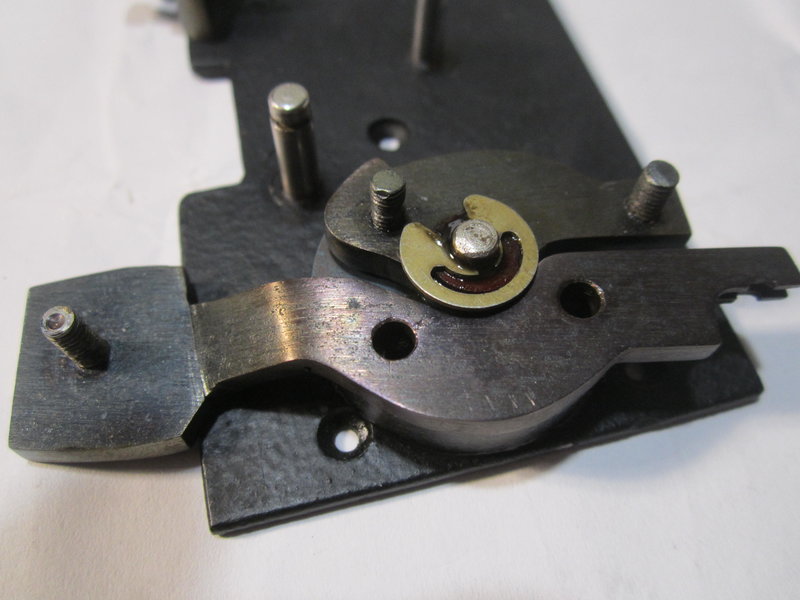

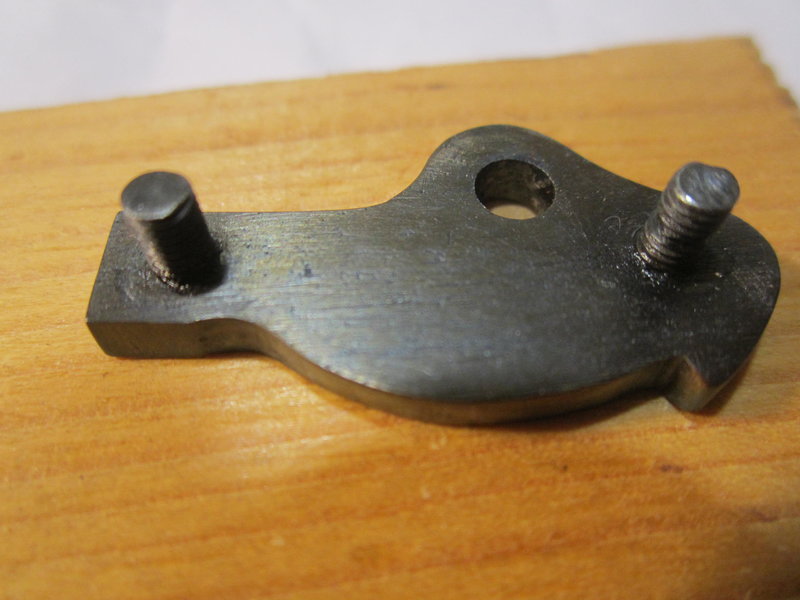

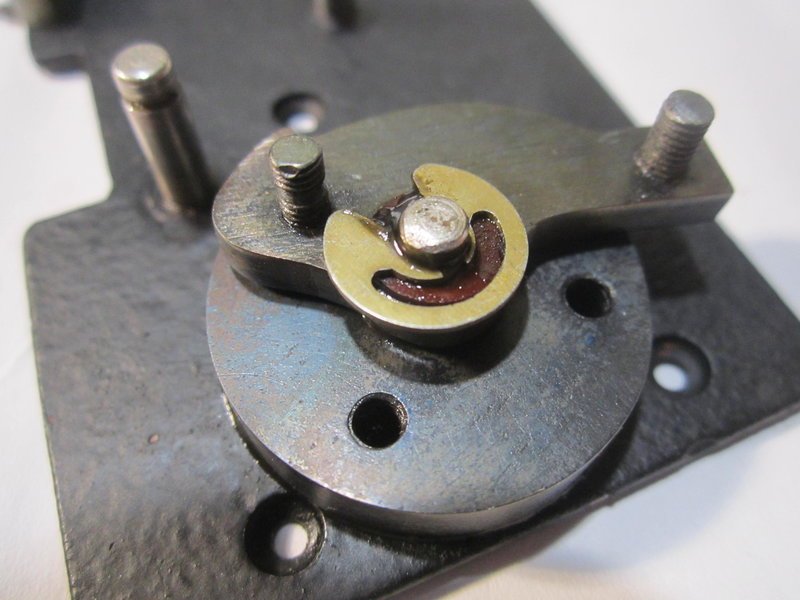

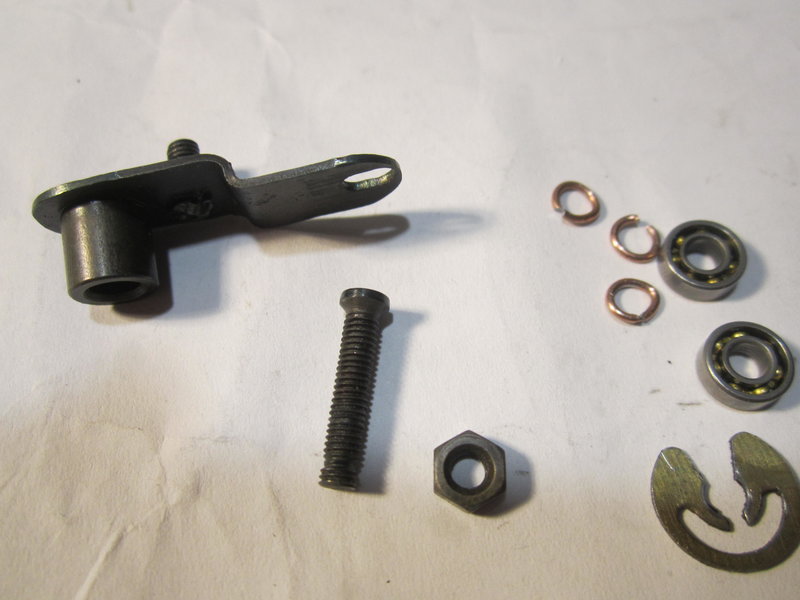

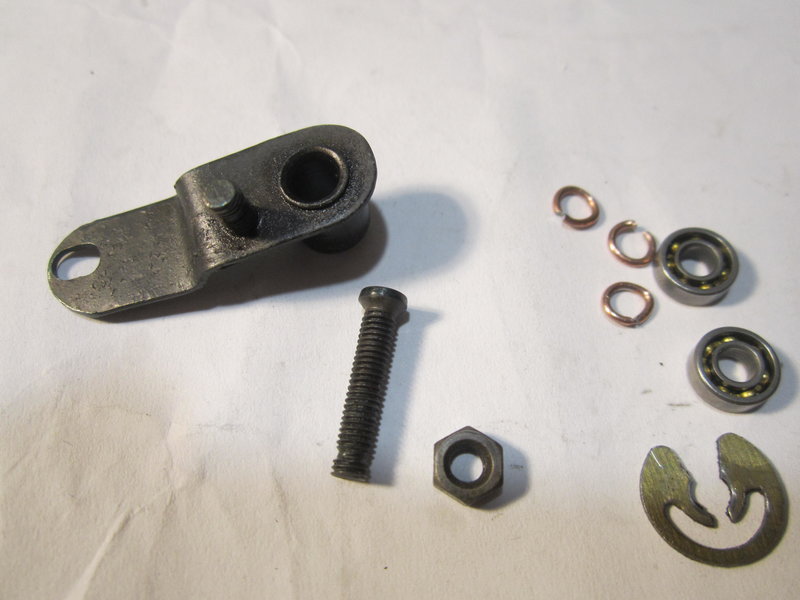

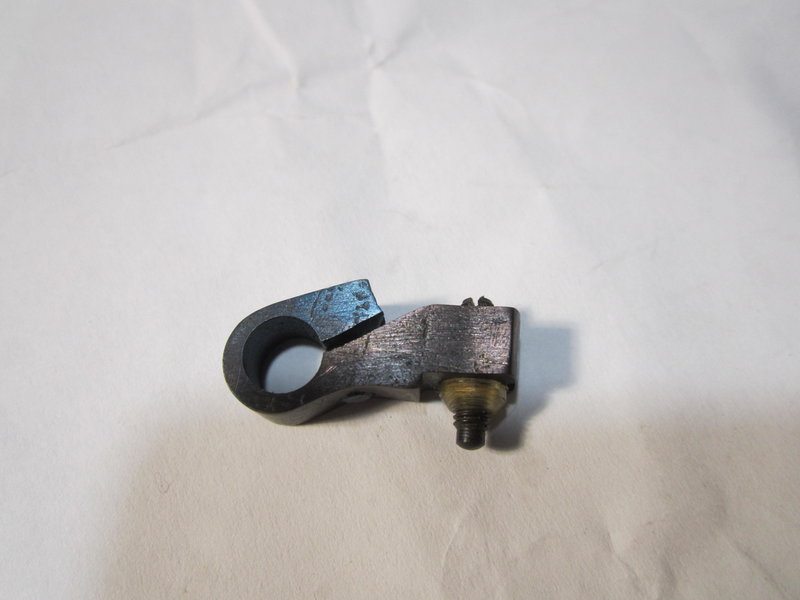

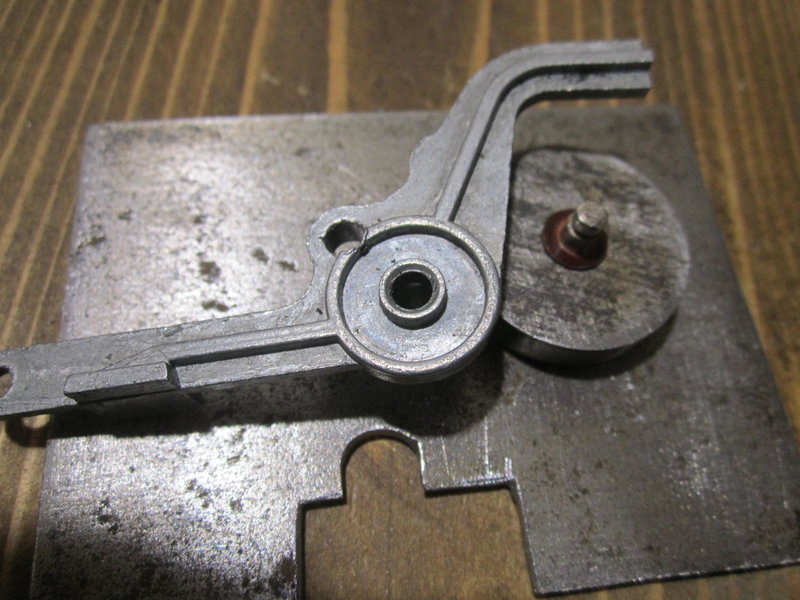

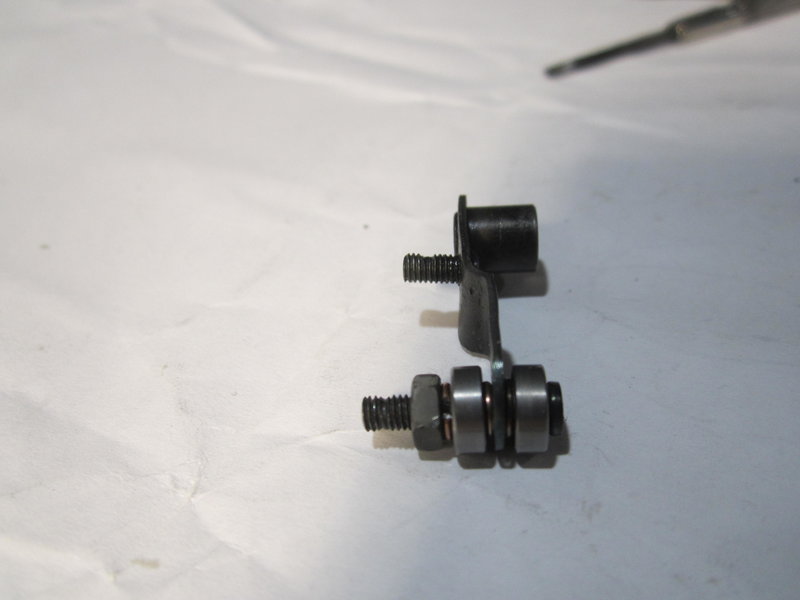

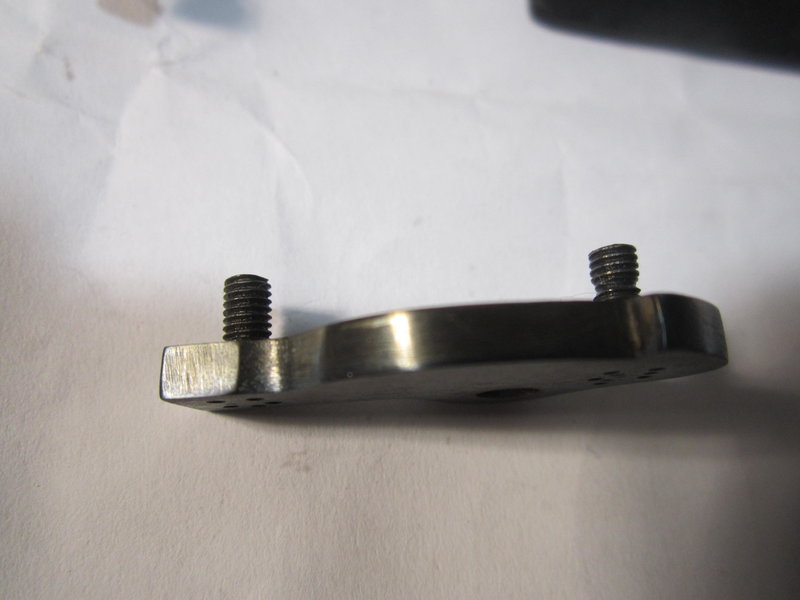

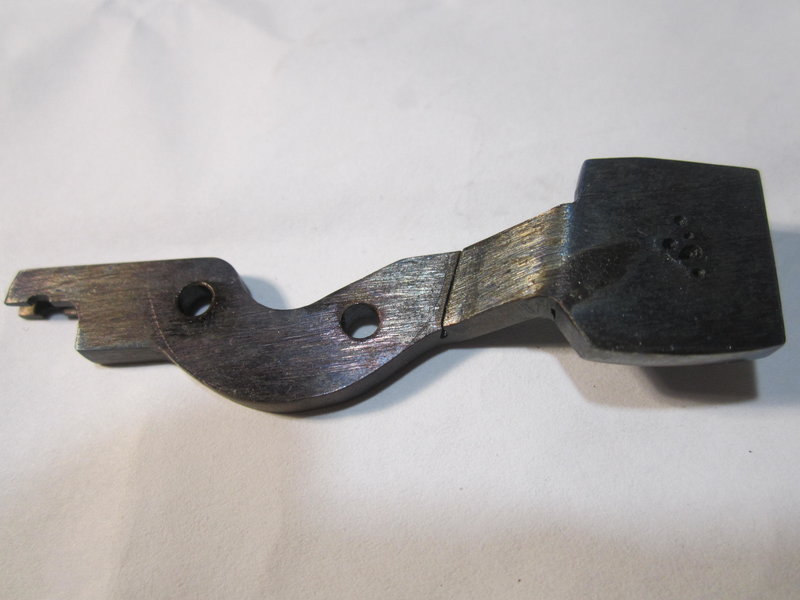

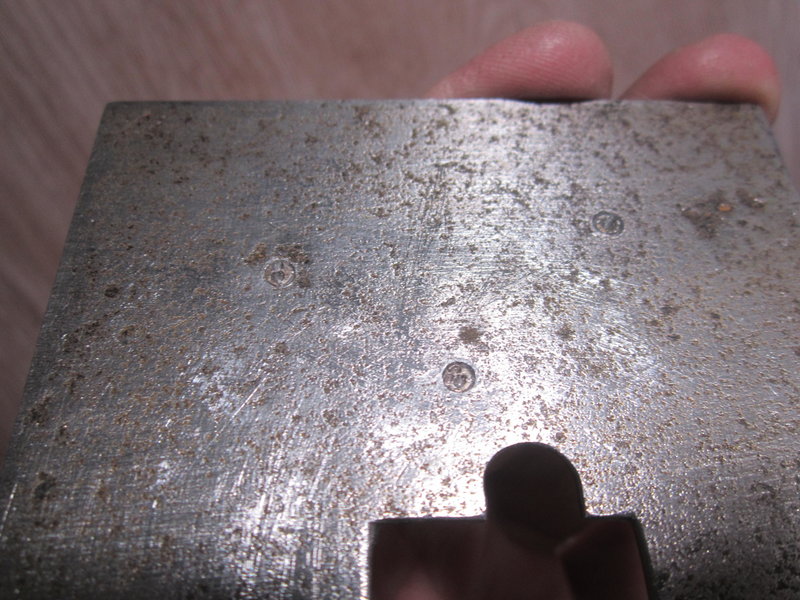

Отсекая излишки, из кусков металла получились следующие
детали. Для предохранения от ржавчины воронил в масле.

Андрей Григорьевич · #16168

Андрей Григорьевич · #16169

Андрей Григорьевич · #16170

Sulphur · #16171

Система "ниппель"...

Андрей Григорьевич · #16172

Так для вас же делал, попроще.
Другие механизмы куда сложнее...
Этот чем хорош? Тем, что все детали просты в изготовлении
и любую легко переделать в случае ошибки.
А вот в линейном механизме с кареткой, который я немного
не закончил, там в случае ошибки всю каретку необходимо
переделывать заново. В том механизме, кстати, легко можно
сделать возврат тонарма к месту парковки - мелькнула такая
окаянная мысля, но отбросил её.

Андрей Григорьевич · #16173

И еще несколько фото сегодня. Остальное позже.
Надоело мелькание фото перед глазами.

Klen1205 · #16174

Андрей Григорьевич,
Отличные, информативные фотки,
Но есть маленькое НО.
Даже если форумчанин решится повторить ваш механизм, то без базовых размеров основных деталей - это сделать не получится.
В случае если нет возможности или желания делать чертеж , то можно было бы фотографировать детали на фоне милиметровки. С таких фоток размеры снимаются элементарно.
А в общем - огромное спасибо за ваше творчество!

Wladimir_TS · #16175

Сразу видно руки у человека растут откуда надо .

Андрей Григорьевич · #16176

Руки как руки, еще двигаются.
А вот то, что дурная голова им покоя не даёт - это факт.

Klen1205 писал(а): ↑
09 дек 2022, 20:11

...Даже если форумчанин решится повторить ваш механизм...

Да никто ничего не будет повторять, никому это не нужно. Обыкновенное
человеческое любопытство.
Вы же не думаете, что мне позарез нужен этот механизм - я надеюсь.
Занимаюсь этим исключительно из любви к искусству, чтобы в голову
не лезли дурные мысли о происходящем.
А насчет миллиметровки я вам так скажу. Такой механизм для изготовления
не требует точной идентичности размеров с моей поделкой. Тем более, что
размеры в ней далеки от оптимальных, но поскольку по ряду причин изготовление
её затянулось и запал у меня пропал, то и не стал ничего переделывать.
Тут важна идея. Кто захочет сделать подобную конструкцию, тот сам
поэкспериментирует, а если возникнут вопросы, постараюсь помочь.

ПС. Кино продолжу позже.

Dehkonboy · #16177

Андрей Григорьевич писал(а): ↑
10 дек 2022, 11:28
Руки как руки, еще двигаются.
А вот то, что дурная голова им покоя не даёт - это факт.

Неважно откуда растут руки, главное, чтобы они были золотыми

Я, например, повторять ни в коем случае не буду из-за моей концепции "чем проще, тем лучше". Но вызывает восхищение и инженерная мысль, и воплощение, и сам творческий процесс.

Андрей Григорьевич · #16178

Благодарю за добрые слова, друзья.
Жена у меня творческий человек: не преминёт, по случаю и без,
найти мне каку-нибудь работёнку.

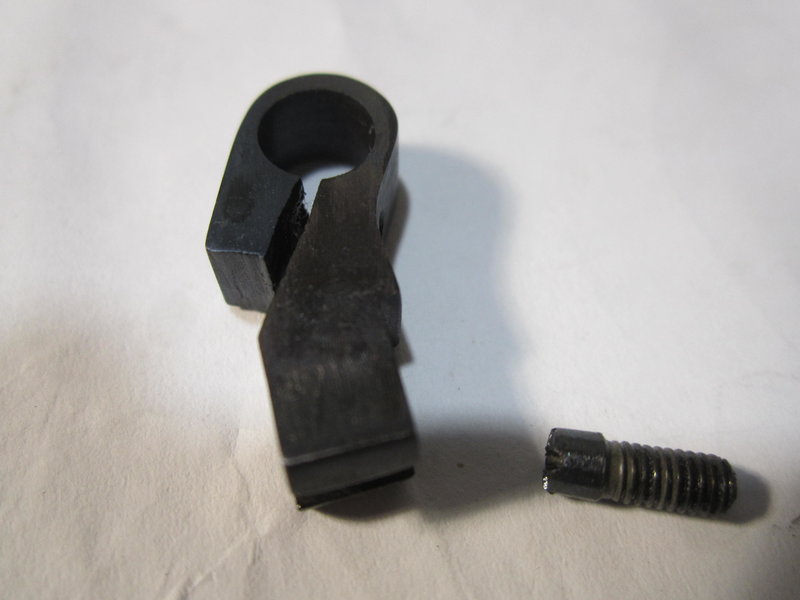

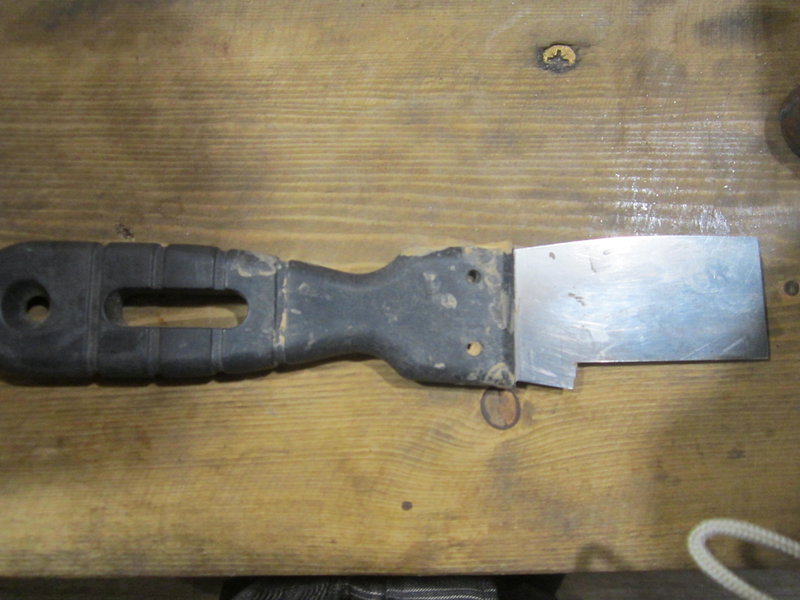

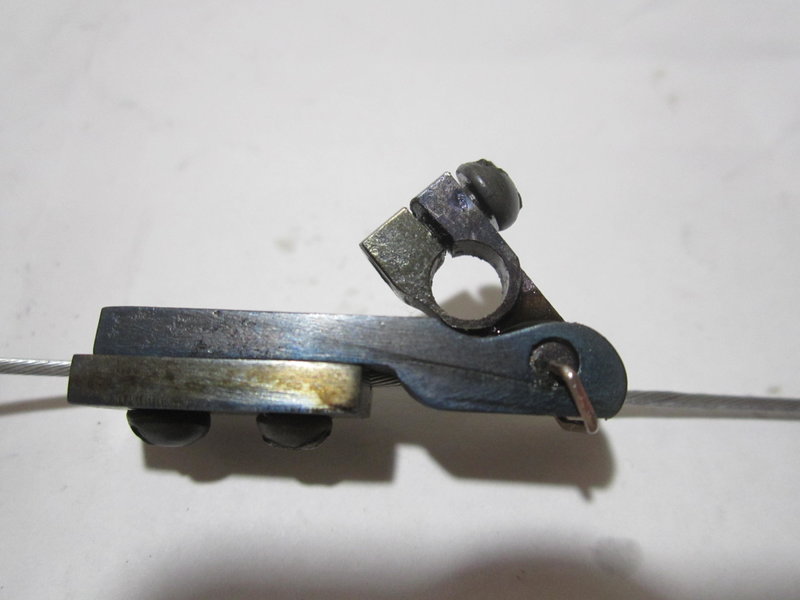

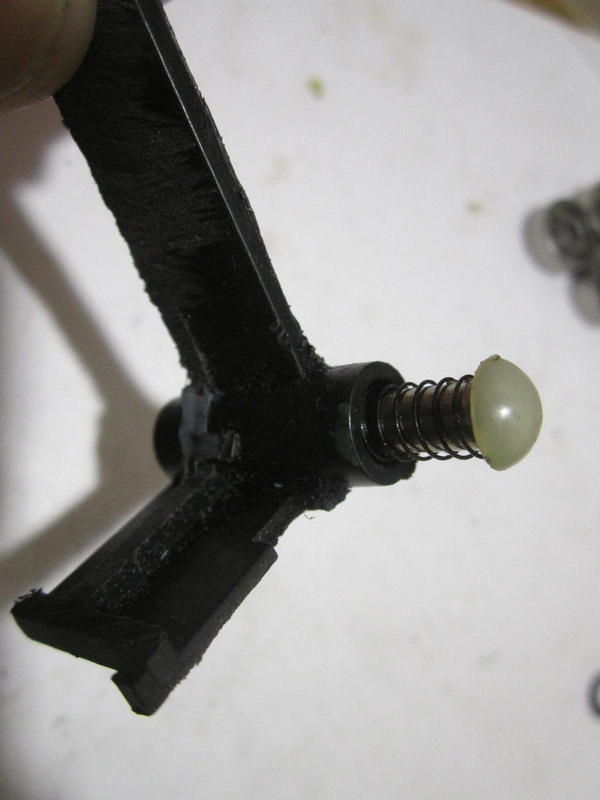

Продолжу своё фотоповествование. Оставшиеся детали, их несколько,
в студию.

Sulphur · #16179

Думаю, что вот эту деталь лучше бы сделать было из пластика, а то ж повышается инерционность тонарма. ИМХО.

Андрей Григорьевич · #16180

Андрей Григорьевич · #16181

Sulphur писал(а): ↑
10 дек 2022, 17:36
... а то ж повышается инерционность тонарма.

Любите вы пошутить, Sulphur.
На вашем тонарме висит гиря 0,15кг, а вы беспокоитесь о паре грамм.

Sulphur · #16182

Ну если та деталь, что на трубке поворотной ножки, весит пару грамм, то ладно.

Андрей Григорьевич · #16183

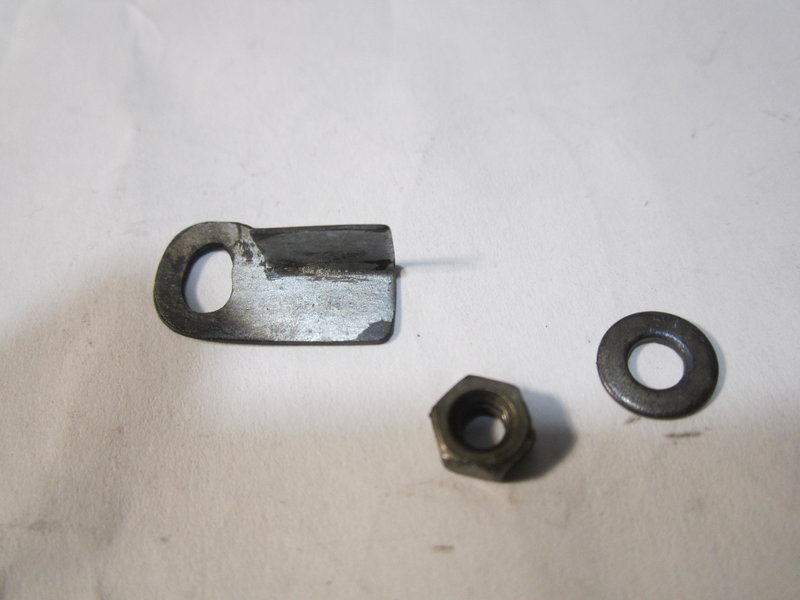

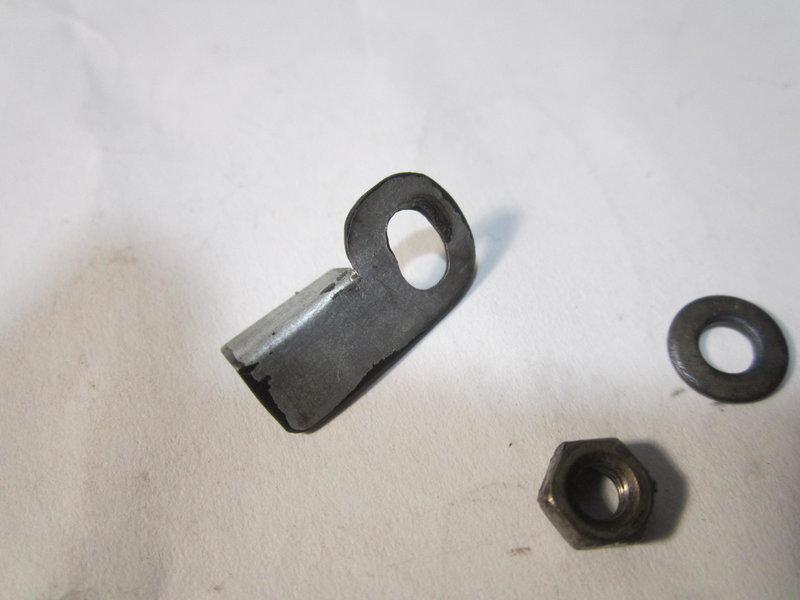

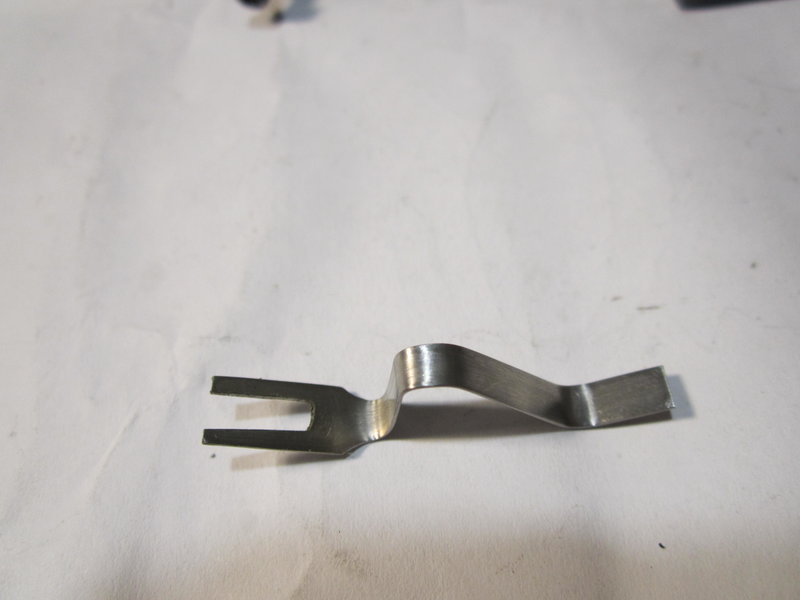

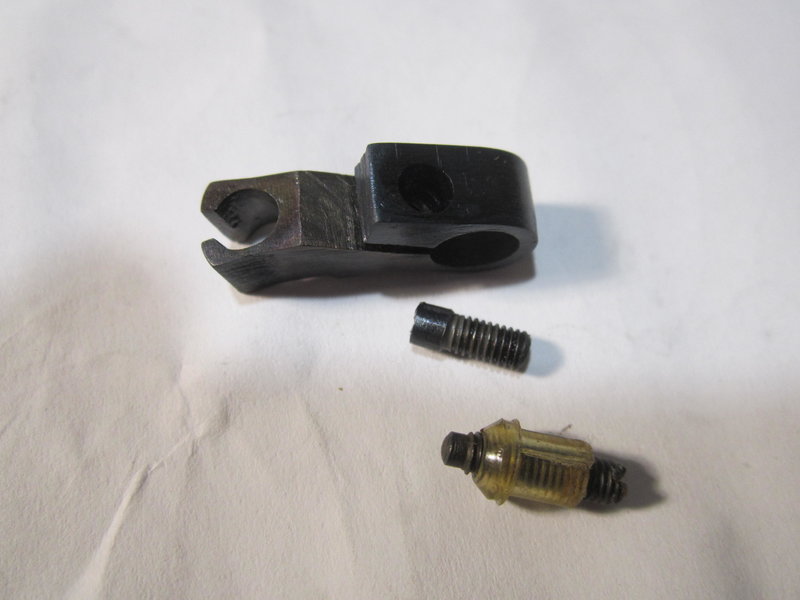

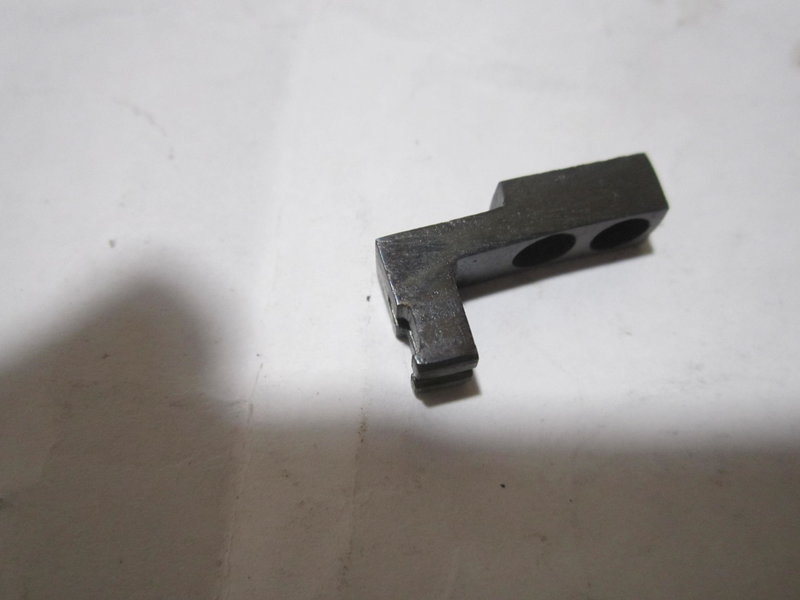

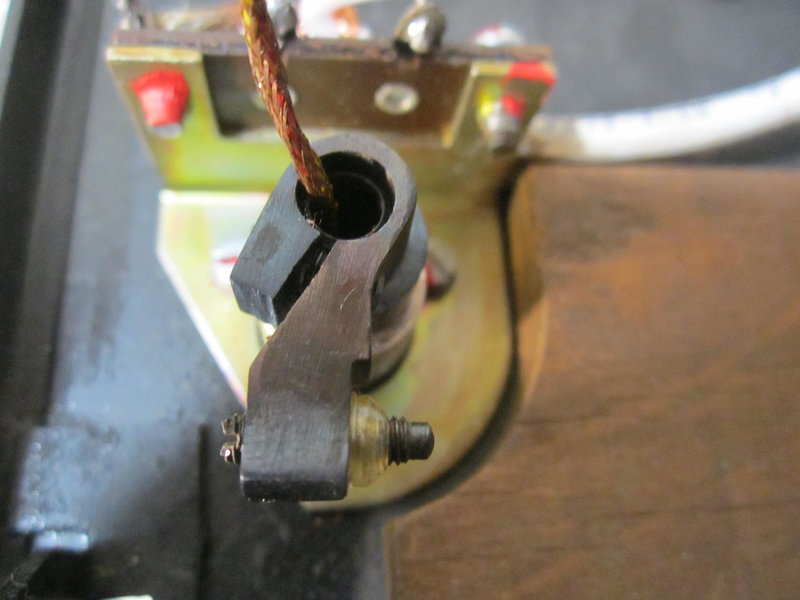

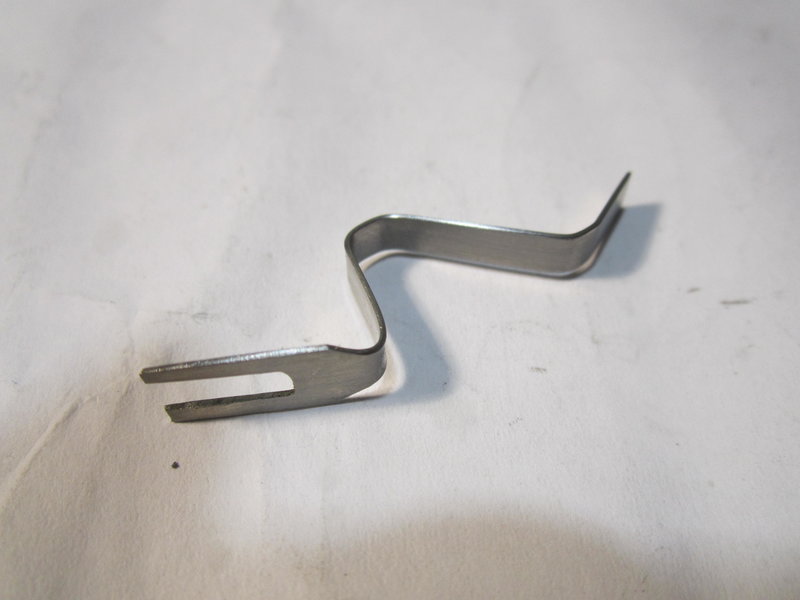

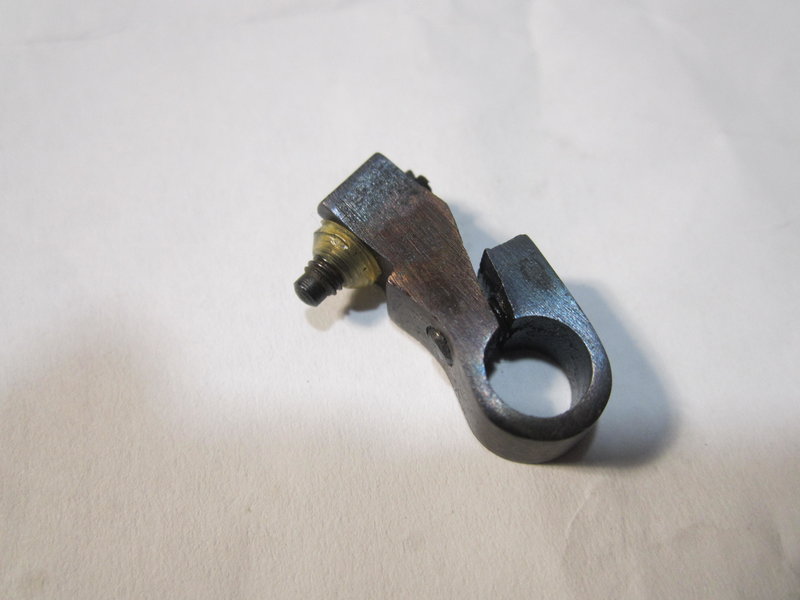

И напоследок еще две маленьких, но очень важных детальки

Андрей Григорьевич · #16184

Ну, вот , вроде все детали показал, если что пропустил, дополню.

А теперь Горбатый, я сказал, Горбатый!
Пардон, зарапортовался ... а теперь привод, я сказал, привод!

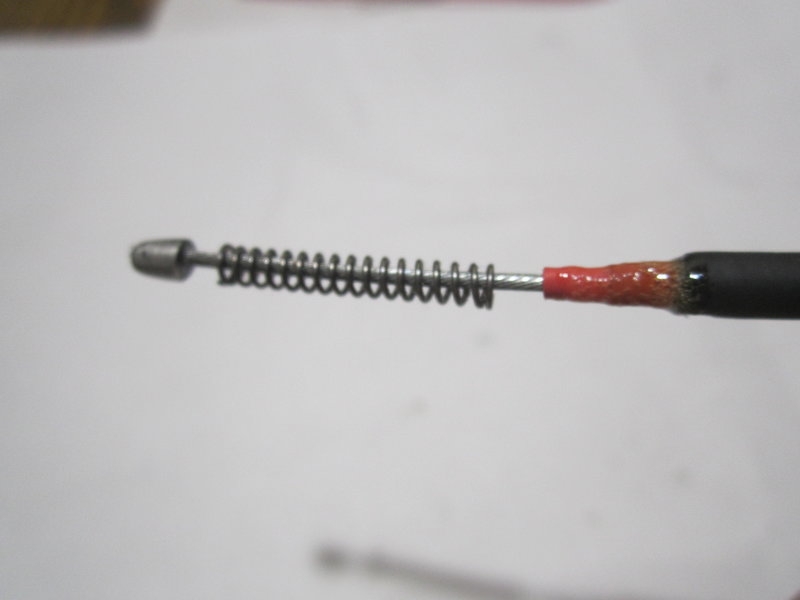

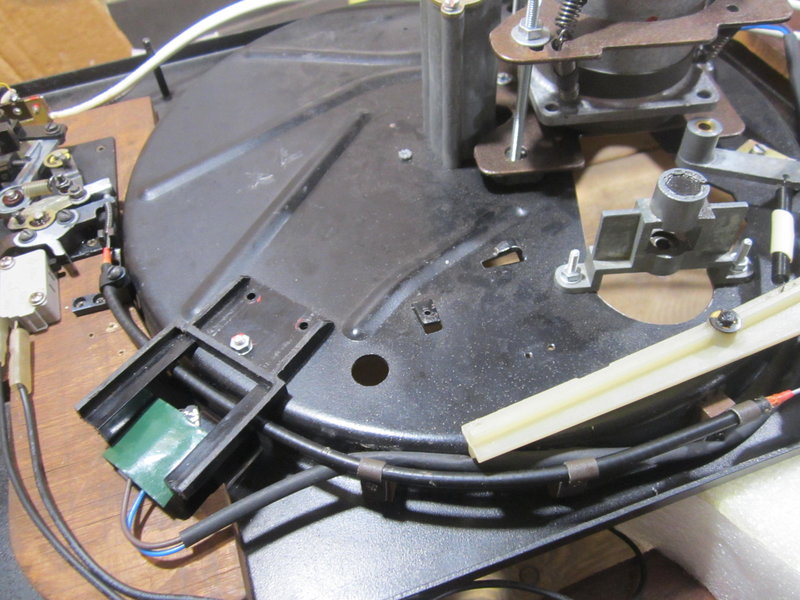

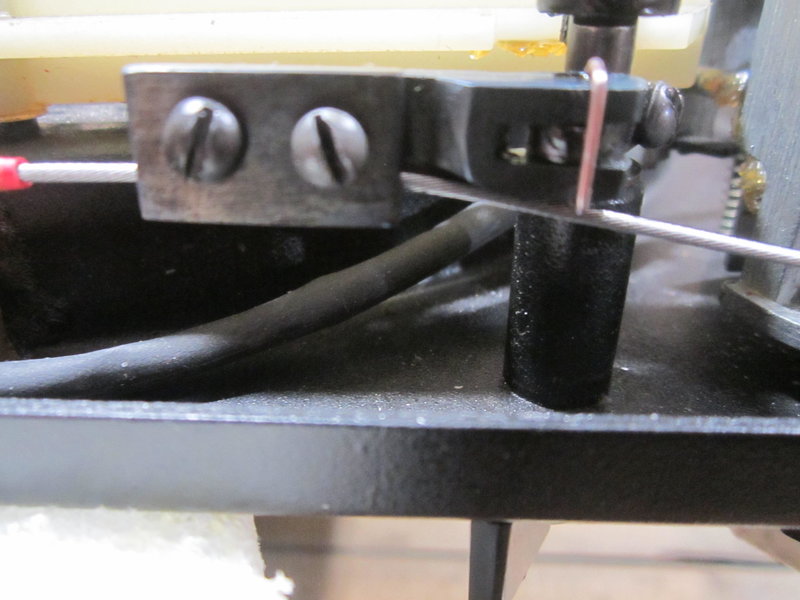

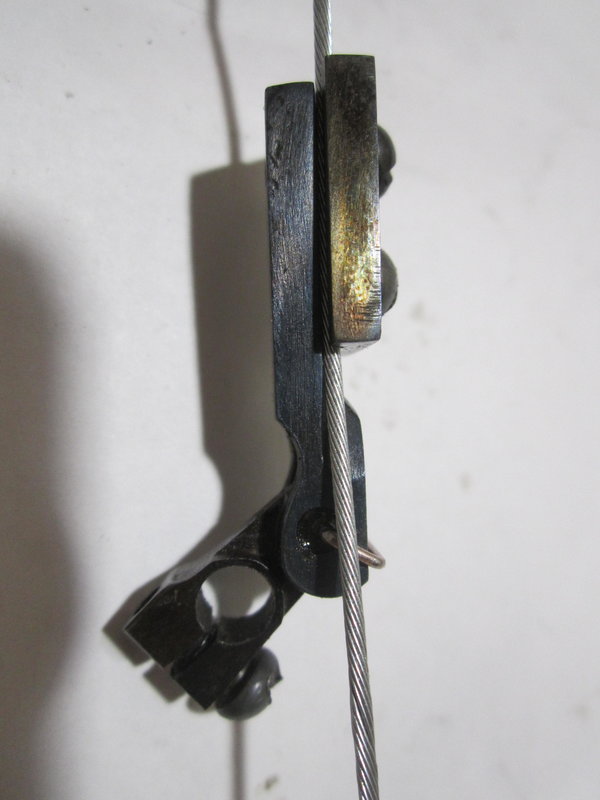

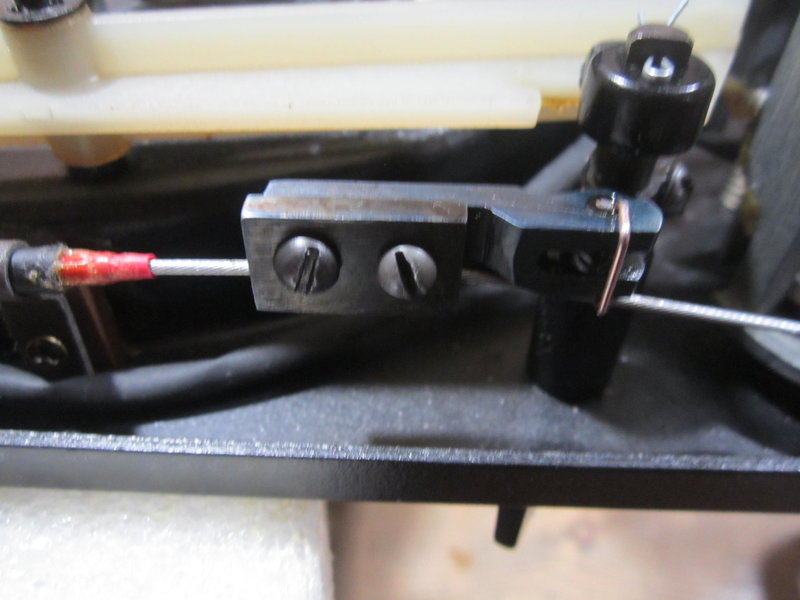

Привод простой, тросиком, и ничего собственно в нём особенного нет,
за исключением того, что он работает в обоих направлениях.
Для того, чтобы это было корректно, пришлось принять некоторые
меры. Дело в том, что диметры тросика и оболочки сильно отличаются,
в результате имеет место быть значительный люфт.

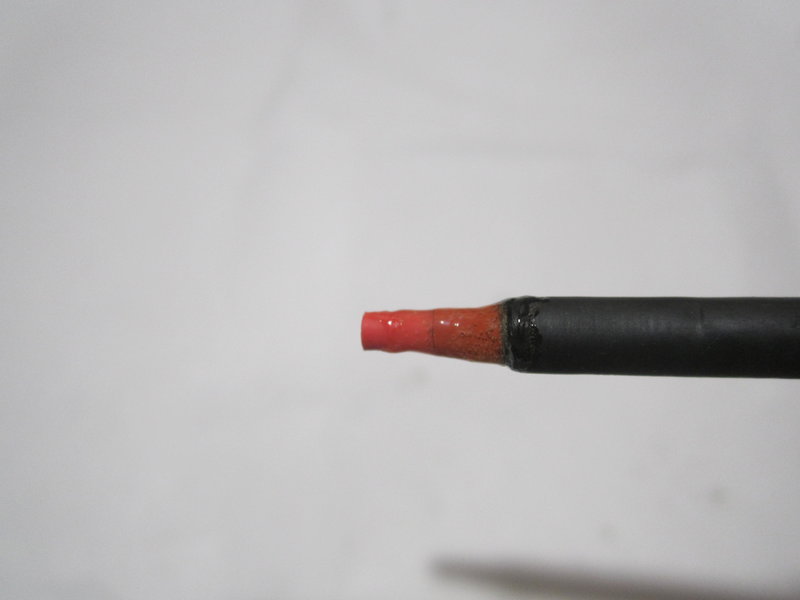

Чтобы люфт устранить пришлось купить термоусадочную трубку 1,5 и 2 мм.
Заодно тросик, смазанный графитовой смазкой, стал значительно мягче
перемещаться в такой оболочке.

Андрей Григорьевич · #16185

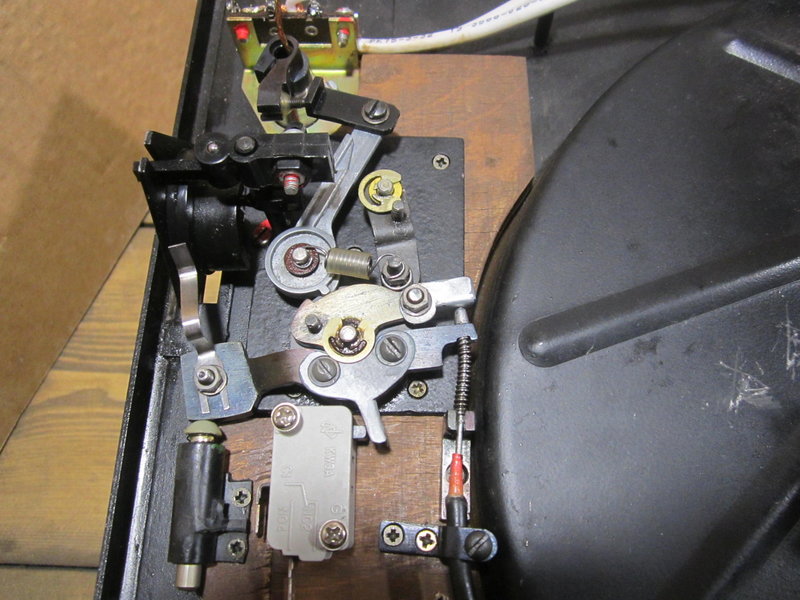

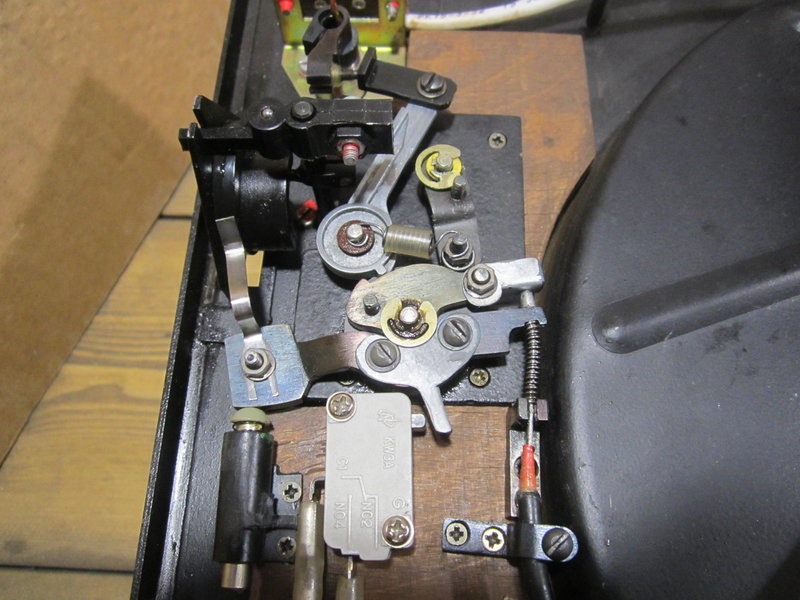

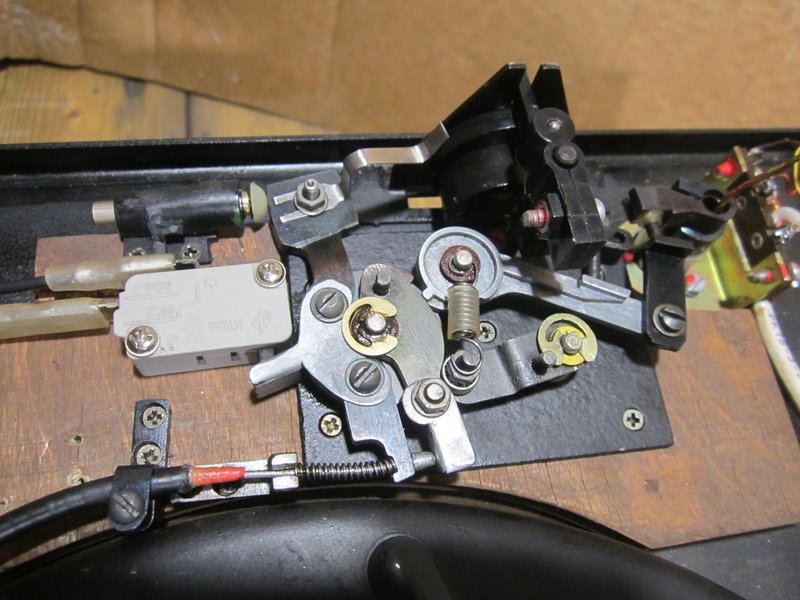

Ну, вот, все детали показал, остались только общие виды механизма
в разных ракурсах и видосик в конце. Маленький перекур.

Андрей Григорьевич · #16186

Последние фото

Sulphur · #16187

Придумать же это всё надо было...

Dehkonboy · #16188

Sulphur писал(а): ↑
10 дек 2022, 19:48
Придумать же это всё надо было...

Андрей Григорьевич голова!

Sulphur · #16189

Да.

Владимир Бэнэдэк · #16190

Wladimir_TS · #16191

А как это всё проектировалось ?

Андрей Григорьевич · #16192

Благодарю за высокую оценку моей скромной поделки.
Постараюсь сегодня снять видео.

Wladimir_TS, что вас конкретно интересует? Уточните.

ПС. Моя поделка - мелочь, в сравнении с вот этим гениальным
изобретением
https://yandex.ru/video/preview/13153254621594911038

Dehkonboy · #16193

Андрей Григорьевич писал(а): ↑
11 дек 2022, 09:42
Благодарю за высокую оценку моей скромной поделки.
Постараюсь сегодня снять видео.

Wladimir_TS, что вас конкретно интересует? Уточните.

ПС. Моя поделка - мелочь, в сравнении с вот этим гениальным
изобретением
https://yandex.ru/video/preview/13153254621594911038

Гениально! Это тоже Вы?

Андрей Григорьевич · #16194

Dehkonboy, если бы это был я, цены бы мне не было.
Затрахали меня эти крышки...

Wladimir_TS · #16195

Андрей Григорьевич писал(а): ↑
11 дек 2022, 09:42
Wladimir_TS, что вас конкретно интересует? Уточните.

Как вы разрабатывали этот механизм ?

plant · #16196

Остановите Григорича! Он скоро ненароком гравицапу изваяет!

Андрей Григорьевич · #16197

Сжав свою железную волю в кулак, перевернул ЭПУ и сделал видео.
Снимал с руки, поэтому качество хреноватое, за что прошу пардону.
Но главное видно.
При настройке механизма важно обратить внимание на два обстоятельства:
- во-первых, взведённый механизм должен запускаться при лёгком прикосновении
к рычагу;
- и, во-вторых, не должно быть ложных срабатываний механизма при подъёме-опускании
тонарма и от вибраций ролика.
Всё это показано в видео.

Sulphur · #16198

plant, ага!

GeHHenA · #16199

Андрей Григорьевич, достойно уважения! Хоть кто то что то изобретает а не занимается маркетингом китайской продукции!

Андрей Григорьевич · #16200

plant, накаркаете
