Убить Дракона или "любителям Маяков посвящается"

[kivan74]

Morlock поменяйте провода на голове местами и поймёте где косяк-в голове или электронике.

[Morlock]

Чуть позже. Сейчас играюсь с частотами ГСП и добиваюсь минимального расхождения амплитут сигналов на ленте.

Используя 3Д24.081 корректнее пользоваться схемой от нашей Романтика-220С. Под неё всё затачивалось, посему и номиналы несколько другие нежели у маяка 120, где стояла Д810.

Выявил вот что: правый канал пишет на малом уровне подмагничивание хорошо НЧ и потом выравнивается с уровнем ВЧ при увеличении подмагничивания (расхождение 2-3дБ).
Левый канал наоборот - на малом уровне подмагничивания пишет с высокой отдачей ВЧ и потом выравнивает (расхождение в этом канале ~0,1дБ ) с НЧ.

При этом изменение частоты ГСП кардинально сказывается на каналах. С точностью до наоборот.
Вот пытаюсь найти ту частоту, при которой уровни можно свести до вменяемых расхождений.
Кстати при высокой частоте НЧ прописываются одинаково плохо на обоих каналах. Пришлось уменьшать частоту.

[Morlock]

Главное отличие Яузы от Маяков и Романтик, в том, что при замене головки просто так не получится заюзать.
Всё потому, что при записи ГСП работает не только на саму головку, которая с помощью реле воспроизводящим концом садится на землю, но и ещё через 100Ом.
Т.е. данное усовершенствование по всей видимости внедрено для Кэноновской головки. Нигде больше данные резисторы не встречаются (пересмотрел все аналогичные схемы).
То-то я смотрю, что амплитуда подмагничивания стабильно высокая, несмотря на все ухищрения. Уже по 100пФ поставил на выхлоп - всё равно 5в, а всё потому , что ГСП работает по схеме...
Короче вот нарисовал для наглядности...



При этом один резистор имел 105Ом, а другой 94Ом.

Ну водЪ, после замены резисторов перемычками уровень 400Гц прописывается на обоих каналах одинаково. Я ж знал что дета косяк.
По ВЧ есть небольшой провал по одному каналу, но скорее всего это из-за того, что минимально высокий уровень подмагничивания, да и частота ГСП занижена (для опытов).
Сейчас немного подкорректирую и думаю на этом усё.

[kivan74]

Сопротивления резисторов R17 20(100 Ом) по сравнению с индуктивным сопротивлением головки на частоте подмагничивания(около 80 кОм на 100кГц)очень малы,чтобы оказать какое то влияние на уровень тока подмагничивания.Тем более,что токи подмагничивания замыкаются на корпус через конденсаторы С1 С2(220пФ).
Интересный у Вас подход-не настроив нормально аппарат по сервизному мануалу,начинать баловаться частотой ГСП.

[VeschiiOleg]

при изменении частоты ГСП нужно регулировать фильтрпробки

Там их нет. Поэтому можно применять любую частоту ГСП. Сделано гениально: выходное сопротивление очень низкое, а после негостоит большое сопротивление и емкость. Т.е со стороны УЗ все подмагничивание садится на землю, при этом не нагружая ГСП!

Сможет ГСП обеспечить требуемый ток подмагничивания и стирания?

Если поднять до 210кГц то штатная ГУ Н3331 не сможет. Поэтому я поднял питание с +15 до +24В, запитав от отдельного транса. В некоторых ГУ резко возрастают потери (нагрев), но у меня головка - ГЗ из сендвича, которая может работать на 210кГц. И стирания хватает даже для металла.

[Morlock]

Так то оно так, но по НЧ всё выровнялось, а было примерно на 2-3дБ меньше.
Короче голова не айс. Пакеты различаются сильно. Примерно в 2-3дБ. Если один канал пишется ровно, то другой имеет завал, либо наоборот по ВЧ.
а откуда вы взяли, что я не настроил аппарат по сервиЗному мануалу?
Я ж вроде как для себя делаю, а значит хочу чтобы было всё хорошо, а не как нибудь. Поэтому и меняю частоты, смотрю каков отзыв и продолжаю менять если не удовлетворяет.

[VeschiiOleg]

с помощью реле воспроизводящим концом садится на землю, но и ещё через 100Ом.

Это сделано для удобства настройки. 100Ом по сравнению с сопротивлением головки на частоте ГСП (скажем на 100кГц) - копейки.

Интересный у Вас подход-не настроив нормально аппарат по сервизному мануалу,начинать баловаться частотой ГСП.

Да, вот меня тоже беспокоит непоследовательность действий.... Перед любым тюнингом надо восстановить полную штатную работоспособность по мануалу иначе концов не сыщешь...
А так - да - повышение частоты ГСП благоприятно сказывается как на полосе неискаженно записанного сигнала, так и на снижении интермодов.

[Morlock]

Да всё уже давно настроено и работает.
Вожусь исключительно с ГСП и всяким таким.
Изначально всё было перебрано и заменено. Имеется два комплекта плат для данного магнитохвона.
Основные: УЗ, УВ, ГСП некопанные (ну кроме одного УВ). На ГСП тасую лишь емкостя, потом кручу подстроечники и в три-пять итераций пишу. Потом смотрю что записалось на компе, анализирую и обратно меняю и потом обратно смотрю.

Завтра поеду Ноту-220 куплю. Сама она мне не нужна, но там стоят две 752 головы.
Методика настройки подмагничивания освоена, так что думаю особых проблем не будет.

Глянул я на её схему.... ненене Маяки мне внезапно стали как родные.

[kivan74]

Была у меня давным-давно Нота 220 со стеклом(752).По звуку не понравилась,поставил 3д24080-стало лучше.У 752 меньше ЭДС воспроизведения,шумит больше с ней и звук глухой.Знающие люди говорят,что под неё надо УВ другой ляпить и экранировать её наглухо,а то она чуть ли не Голос Америки ловит.

[Morlock]

Люди говорят... Стекло на УЛ нормально работает. Проверено
По поводу УВ... Не факт. Аж совсем.

[fireproof]

Пусчай пробуеть! Надо-же кому-то по-чесному с одного ( так сказать) дня настройки уделать НАК ..... а не менять все элементы схемы

[Morlock]

Попробовал воспроизвести творения Яузы на Соньке... Она вообще 10кГц не хочет видеть. Вернее видет, но только в очках +8
При этом я с перепугу сразу прослушал оцифровку, ибо писал и смотрел в слепую. Не - всё есть и 400Гц и 10кГц. С шумами, но пищит аж ухи болять.
Но и хрен с той Соней. Не её довожу.

Пусчай пробуеть! Надо-же кому-то по-чесному с одного ( так сказать) дня настройки уделать НАК ..... а не менять все элементы схемы

Такой задачи не стоит. Стоит задача сделать запись максимально симметричной. Вот и всё.
Ибо я в магнитной записи баран, только щас вот ускоренный курс прошёл, самообучаюсь, так сказать.
Уже кошу глазом на свой катушечник - в плане овладения методой регулировки подмагничивания аж руки зачесались его настроить как надо.
Но то потом. Там сквознячок, то быстренько.

[fireproof]

Стоит задача сделать запись максимально симметричной. Вот и всё.
Ибо я в магнитной записи баран, только щас...

... . выдам -ка вам перл МАЯКА , который СОНИ не увидела..!!!!!!..

СОНИ вообще 10кГц не хочет видеть. Вернее видет, но только в очках +8

ВИДИМО, ТАМ ОЧЕНЬ БОЛЬШОЙ УРОВЕНЬ ВЧ , которые уводят в насыщение все топовые деки

.. . Уж больно любопытно , как у Вас получилось

Ибо я в магнитной записи баран

с полтыка уделать СОНИ ... ПИНЕР И НАК вместе взятые....... для этого неделя без смены головы нужна почти.. .. и

быстренько.

[Morlock]

Соня кстати тоже сначала грешила малой отдачей на ВЧ. Но немного подрегулировав получил вот такую картинку.

Вроде ничаво, но Яуза внезапно напрочь отказалась писать НЧ. Ни с того ни с сего. То ли голова сдохла (но как???), то ли два ГСП и два УЗО погорели, при этом один комплект вообще без шаманства.

[fireproof]

а почему мы должны гадать - (что у Вас с НЧ)- Вам трудно файл слить????? ??????? ВСЁ ПО НЕМУ И СКАЖЕМ( в том числе и где НЧ!!)

[fireproof]

УЗО погорели,

А ОТКУДА РИСУНОК?? С СОНИ??????????

[RV3DOI]

fireproof на 2 недели становится только читателем форума (предупреждение в теме не помогло)

[Morlock]

Я так чуйствую мне скоро дадут медаль "разбавитель тем"
Приобрёл сёдня Ноту-220, чисто шоб була. В ней деффачки Д752. Хозяин тоже весьма любитель шобы было всё как надо.
Сам аппарат не будет уничтожен или шота типа того. Вид у него кошерный и будет лишь пересадка головы 752 на 081.
Но как воспроизводитель никуда не годится. Девиация жуткая (пассики поменяны), Кдет огромен и составляет порядка 0,25-0,32.
Думаю купить каки-нить новые холовы, новодельные, ну шоб были, и хай стоит. Ничего в нём (кроме трансформатора) ценного нет.
А вот головки щас как раз буду пересаживать на Яузу.
Посмотрим как оно, стёклышко этакое...

[speedsterMF]

для стекла нужен свой УВ . Агеевский . как вариант - можно посмотреть, что в акаях )

[Morlock]

Я так понял GX-95 со стеклянными головами? Если да, то ничего сверхестественного в УВ нет. Обычный JFET ОУ на рассыпухе.
С 752 головами не повезло: одна голова имеет ярко выраженный кивок стекла, а у другой (стекло без износа, без кивка и без следов выкрашивания) отвалились направляющие. Кстати уже клеенные. Думаю или приклеить или припаять. Тока надо отмыть всё от остатков.

[kivan74]

AKAI GX95
Это разве россыпуха и ничего особенного?

[Obi-Wan]

Единственно что - пока только настроил скорость. Она у меня была совсем не 4,76. Получил НАКовские 3150Гц и по прыборчегу увидел что не 3150 а совсем даже 3216Гц.
Кстати - НАК Драко (конкретная дека) тянет тестовую ленту со скоростью в 3155Гц.
Я немного запутался - это получается что НАК тянет быстрее на 0,16%, соответственно и запишет он так же. Я так понимаю, что если я выставлю 3148Гц то типа погашу погрешность Нака?

.

Хм ... при записи я подкорректил частоту , так что там должно быть ровно 3150Гц , даже если + - 5Гц то это для совдеповской деки негрех

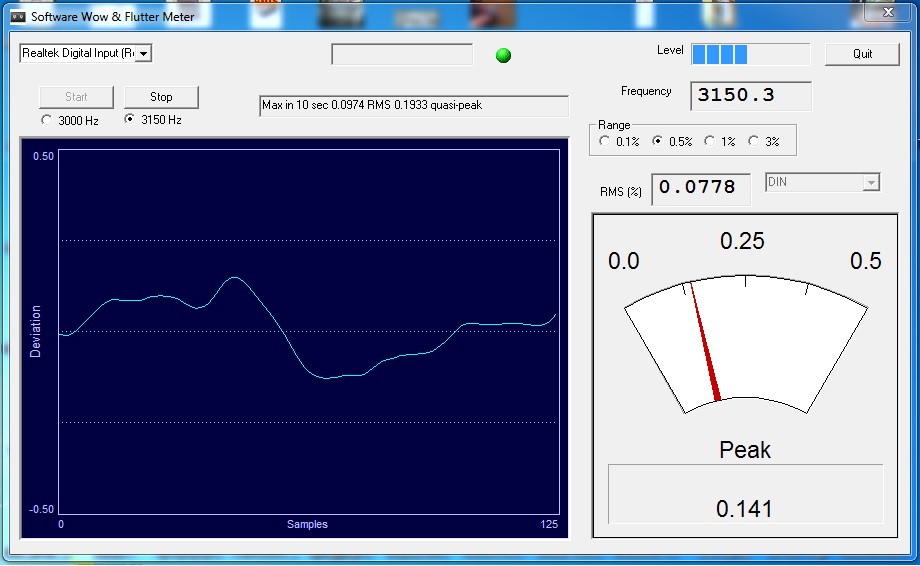

вот скрин с прожки , скорость и Кд того дракона на котором производилась запись кассеты

[Morlock]

Так это, ка иво... Я ж на усех... двух деках отрегулировал по 3147Гц. Но то такэ... Там однооборотные, а я ж для этого случая завтра планирую многооборотные прикупить, аж по 2грн
3150 значит 3150. Это поправимо.
Кстати щас зашарманил вторую кассэтку и вслухиваю.
Даже не очень высокого класса Соня приоритетная машинка. Мяханькая и точная. Тока азимут пришлось чуть-чуть поправить. Тока на прямом - никакого реверса. Там повышение на 20-30Гц идёт. Дешман однако, а не протяга.
Отакэ щас. Тянул минуты три, чтобы уж всё выровнялось наверняка (хотя не плавает, но Konica ж там настаивал на выдержке часом )

[speedsterMF]

что касается реверсных дек - азимут сильно плавает у дек с переворачивающимися головами .
стабилен азимут у некоторых дюалей и айв, у которых голова четырехдорожечная и у наков - там крутится кассета) в драконе так же четырехдорожечная голова,

[Morlock]

Согласен. С этим не поспоришь. Но и не те деньги плачены за это.
Тут на яузу потрачено больше чем на соньку. И это только на запчастынки.
Образовалась некая коллекция кассетных голов: Д810, Д752, 081 и отломанный Кэнон.
На второй голове Д752, что установлена в Яузу, удалось приклеить направляющие по родному припою.
Для этого пришлось смыть примерно миллиметр клея, которым было приклеено кем-то и выставив на сухую капнуть суперглюка. Ну а потом уже зацементировать.
Ровненько так получилось.
Даже мельчайшие заводские следы точечной сварки совпали.

В спешке недоглядел и сунул +15в УВ мимо разъёма. В итоге минус УЛ1А. Благо УЛ у меня вагон, да и, как в воду глядел, на панельке она стояла.
А я то думаю - что єто у меня внезапно всё глючить стало


Д752 ох и голова. Ох и чудо. Из двух отобрал с минимальной разницей индуктивности и установил. Я стал слышать звук!!!
Такое впечатление что не кассетник слушаю, а катушечник!
А может ещё и то что хром щас тянет...
Правда не регулировал усиление каналов. 081 имела очень большой разброс (как оказалось ), поэтому и крутить нужно было в большую сторону. И поэтому щас перекос по левому, но то такое... чепухня...

Интересно а в каком магнитофоне данные головы (750,751, 752) были установлены штатно?

https://yadi.sk/d/nYAZVZHXbLLfN

[Morlock]

Там есть регуляторы добротности. И если при сендасте никаких возбудов небыло, то на стекле появился возбуд, при некоем положении движка. Конечно всё убирается.
Как там настраивать? Я так понял это напрямую связано с АЧХ?

Кроме этого: прошу сведущих ознакомить меня с понятием эквализация. А то я видимо накрутил резисторов...
Теперь ВЧ прописываются (чем выше частота ГСП тем лучше прописываются), а НЧ на прежнем уровне. Разница 10дБ. При чём если ВЧ прописывается с уровнем -5дБ, то НЧ (400Гц и 1кГц) с уровнем -15дБ.
Дело не в голове и разводке (заново проложил от УЗО до коннектора голов, провод в очень плотном экране, по одному на канал с общей землёй), хотя с данной Д752 оба канала стали нормально (одинаково) прописывать.
Думал что у меня с УВ проблемы и на другом магнитофоне будет по другому. Ан нет - всё тоже самое.
И если раньше на 081 голове был какой-то треш (на Яузе воспроизводилось одно, а на Ноте и Соньке совсем по другому), то сейчас воспроизводится абсолютно одинаково. Т.е. пишет правильно, но с малым уровнем по НЧ.

[old_hippie]

AKAI GX95
Это разве россыпуха и ничего особенного?

Подумаешь, ARCL фильтр одиннадцатого порядка (считая индуктивность головки =)

Парафазный усилитель - это забавно.
Особенно забавны два момента: асимметричная подача сигнала общей ООС по постоянному току (через R120) и перекрестное использование микросхем IC102 и IC103 по каналам (входные-то по каналам разнесены.)
Не испугались поставить индуктивности (по шумам и наводкам).
Впрочем, в том месте, где они стоят, сигнал уже хорошо усилен.

АЧХ формируется частотно-зависимой ООС.
Полевик, видимо, переключает постоянную времени.

А это значит, что порядок фильтра меняется в зависимости от типа ленты.

[kivan74]

Морлок,Вам не кажется,что ТП маловат?

[speedsterMF]

Ачх УВ по тест ленте уже отрегулировали ? Как я писал на предыдущей странице .

[Morlock]

А АЧХ воспроизведения к записи каким боком? Кесарю кесарево.
Пока задраны ВЧ по УВ. Но то чуть погодя. Тут с записью надо разобраться.

Морлок,Вам не кажется,что ТП маловат?

Нет. От увеличения ТП уровень прописывания НЧ растёт крайне медленно и затем деградирует.

Подумаешь, ARCL фильтр одиннадцатого порядка (считая индуктивность головки =)

Парафазный усилитель - это забавно.
Особенно забавны два момента: асимметричная подача сигнала общей ООС по постоянному току (через R120) и перекрестное использование микросхем IC102 и IC103 по каналам (входные-то по каналам разнесены.)
Не испугались поставить индуктивности (по шумам и наводкам).
Впрочем, в том месте, где они стоят, сигнал уже хорошо усилен.

АЧХ формируется частотно-зависимой ООС.
Полевик, видимо, переключает постоянную времени.

А это значит, что порядок фильтра меняется в зависимости от типа ленты.

Отличная академическая речь. Не хватает вставания оппонентов и бурных, продолжительных аплодисментов.

То что приведено на рисунке GX-95MKII, а я смотрел схему GX-F95 без всяких там букавок. Спутал, отсюда и "ОУ на рассыпухе".

[speedsterMF]

порядок регулировки матафонов всегда один - сначала отстраивается АЧХ УВ . а также уровень .
а уж потом - канал записи . причем сначала ток подмагничивания . по максимуму отдачи . вы так сделали ?

[Morlock]

Именно. Ну почти. Т.к. у меня тут тасование УВ, то под один настроил, а под другой нет возможности, ибо регулировка добротности завязана на другую цепь.
Ладно... продолжу задуманное, раз никто не понял моего вопроса.

[Morlock]

del

[Obi-Wan]

https://yadi.sk/d/nYAZVZHXbLLfN

насколько понял это оцифровка с моей записи
а вот оригинал
https://yadi.sk/d/xI-hj4V-bNcAR

[old_hippie]

А АЧХ воспроизведения к записи каким боком? Кесарю кесарево.
Пока задраны ВЧ по УВ. Но то чуть погодя. Тут с записью надо разобраться.

Морлок,Вам не кажется,что ТП маловат?

Нет. От увеличения ТП уровень прописывания НЧ растёт крайне медленно и затем деградирует.

Подумаешь, ARCL фильтр одиннадцатого порядка (считая индуктивность головки =)

Отличная академическая речь. Не хватает вставания оппонентов и бурных, продолжительных аплодисментов.

То что приведено на рисунке GX-95MKII, а я смотрел схему GX-F95 без всяких там букавок. Спутал, отсюда и "ОУ на рассыпухе".

Да ладно, это я от зависти.
Красивая схема.

[Morlock]

Да ладно, это я от зависти.
Красивая схема.

Не важно от чего - действительно приятно читать такие посты.
Тут важно что кроме понимания есть талант это описать красиво.
Вот типа как аудиохвилы расписывают звучание. Там аж любо-дорого почитать... на ночь
Техническую грамотность одобрямс.

а вот оригинал
https://yadi.sk/d/xI-hj4V-bNcAR

Разница, як то кажуть...
НЧ не хватает, ВЧ задраны... Бардак. У меня.
Но то вчера... Сегодня вроде как получше, но всё равно, видимо нужно шота майструвать под стекло.
Агеева УВ сильно мажористо, да и это уже не Яуза будет. Я уже хлебнул переделки Союза в Олимп. Ненене - тут надо малой кровью. Может вариант BERLIO подойдёт.

Пока потихоньку разбираюсь с записью. Вроде как пакеты начали прописываться так как задумано, но уровень маловат.
ТП тут не при чём ([хотя без сомнения важен) - ТЗ маловат.

[speedsterMF]

Берлио не намного проще Агеева, но примерно равен по качеству наковскому . . .

[Morlock]

Слава Багрий дал мне методику. Я не правильно настраивал, от этого и непонятки с фэйлами. Сейчас вертаю все мои нововведения взад (благо памятуя о былом всё делал с возможностью бэкапа) и настраиваю по уму.

Что до УВ - пока это в прожектах. Опять же, УВ Берлио просто так никуда не всунешь и надо будет экранчег творить. Преимущества его перед Агеевым в том, что он менее габаритный.

Заново просмотрел Берлио - не, нихацю. В рукапашную качественно сделать не полуцца, да и весьма недешевая штука получается. Опять же - как разработка для дорогой техники самое оно, а тут не совсем так.
Было бы соотношение УВ/девайс как 1/10, тогда можно было заморачиваться, а так получится УВ/Девайс 10/1. Имеется ввиду, что изготовление плат будет минимум от 10шт, да и стоимость у нас хитрожопая.
Замануха от 1,5 $ за кв.дм. НО!!! От 25 до 40 кв.дм минимально, плюс к этому подготовка двухстороней платы ещё 55$. Итого получится минимум 92$ заказать и после 4 недель ожидания (а как-же, по месту только могут заказы принимать, а всё остальное - руки из жопы, поэтому дядя делает) получить.
После чего, вертя платы в руках, осознать что это только начало и цена деталей на одну плату будет вполне сопоставима с суммой заказа на весь комплект.
Это если брать транзисторы не уповая на "куплю только нужное количество - они все одинаковые", а брать жмэнями и отбирать.

Так что тут даже виагра не поможет чтобы "встал" на данный проект. Неразумно.

Интересно, а есть в реале проекты, которые разрабатывались с применением AD8620? В смысле УВ.

Кстати нашёл причину шума в одном канале на линии - ШП генерит. Перекинул местами - шум пошел в другой канал Но то такое... наверное в самую последнюю очередь его буду прилизывать.

[audiolab]

Morlock
Земляк приветствую!
Давно я на форум не заходил, смотрю тут с Харькова людей прибавилось.
Про настроечную кассету верно тебе советуют, как минимум для выяснения АЧХ воспроизведения - нельзя подгонять АЧХ канала записи и выстраивать его по неизвестно-какому воспроизведению. Кассетой могу помочь - есть возможность записать на Studer A-812 со спец комплектом головок и стоек под кассетный размер рулона плёнки и потом вмотать в кассету. Конечно идеальной точности не добиться но и будет не хуже записи любой топовой деки, это то как упомянутый GENNLAB сейчас производит и продаёт кассеты на eBay.

VeschiiOleg
Олег - ну ты уже вернулся с лета? У меня там к тебе пару-тройку вопросов по Накам подкопилось за каникулы. Андрей посоветовал поменять всю резину что и было сделано но вопросов не убавило.

speedsterMF
Андрей - подскажи где точку на Наковых головах искать? Планирую на выходные их поснимать и если понадобится то и полирнуть. А на следущей неделе друг напросился принести комплект новых голов с 680ZX так что надо узнать куда глядеть.

[Morlock]

И вам доброго. И шо по чём?

К тому же в данном аппарате сильно АЧХ не настроишь. Нет гибкости.
Грубо говоря по записи и воспроизведению 8 подстроечников.
2 регулируют уровень подмагничивания, 2 регулируют ток записи, 2 регулируют Ку УВ и ещё два регулируют АЧХ ВЧ. Усё.
Ку УВ отрегулирован. АЧХ ВЧ... ну в данный момент оно не сильно важно, хотя что смог то сделал.
А вот остальные как раз очень крутятся. Вот донастраиваю. Вроде попал в струю и тумана перед очами не наблюдаю.
Тут главное понять принцип и руководствоваться правильной методикой: сначала свести одно, потом другое, потом вернуться к первому и свести заново, потом... ну и так до тех пор, пока не станет одинаково.
На двухголовых деках это действительно очень медленный процесс.

[speedsterMF]

по методике настройки . все написано много раз .
по вашему описанию телодвижений с деками правильная методика еще не разу ни была использована)
про самодеятельность тоже .
про УВ - легко не будет, тк стеклоферрит . можно поставить приличный сендаст, будет намного проще во всем . если чего - есть пара голов от айв в новом состоянии .
по тестлентам - это хорошо . в личку напишу)

[Obi-Wan]

- где точку на Наковых головах искать? Планирую на выходные их поснимать и если понадобится то и полирнуть. А на следущей неделе друг напросился принести комплект новых голов с 680ZX так что надо узнать куда глядеть.

Вот фото с 1000зхл с жёлтой точкой , на ГЗ точки тоже есть

[speedsterMF]

желтая понятно . встречается довольно часто . красная - что означает ?)

[Morlock]

по методике настройки . все написано много раз .
по вашему описанию телодвижений с деками правильная методика еще не разу ни была использована)

Уже используется. Правда там блин дюже тяжко всё выводить. Пока вывел 400Гц ушли 10000. Вывел 10000 - опять надо ток крутить для 400. Но с каждой процедурой все меньше и меньше размах регулировок.
По грязному свёл, записал пакеты - ВЧ прёт зараза.
Придётся ещё крутить пару-тройку часов.

Кроме этого, как оказалось, сендаст мой весьма и весьма годный. Вот теперь и кумекаю а стоило ли ставить стекло.
Но уже стоит. Если не полуцца свести, то или Д810 поставлю, или 081. А то может и Кэнон починю. 752 смог же починить, и Кэнон ничем не отличается. Тут важно голову каку-нить найти ухандоханную. А таких шота не наблюдаю по сусекам.

[speedsterMF]

это потому, что
1. ачх ув непонятно где
2. максимум ТП для 400 Гц находится по нулю , после чего корректируется ТЗ
3. выравнивание уровней 400 Гц и 10кГц корректировкой ТП выполняется по уровню -20 дБ .
2 и 3 пункты справедливы для конкретной ленты . для другой ленты и другого типа ленты настройки ТП и ТЗ будут иные . поэтому у наков применены отдельные потенциометры для каждого типа ленты .

[Obi-Wan]

желтая понятно . встречается довольно часто . красная - что означает ?)

с красными вроди как мне не попадались , а вот такая была в Nakamichi 660zx

[Morlock]

это потому, что
1. ачх ув непонятно где
2. максимум ТП для 400 Гц находится по нулю , после чего корректируется ТЗ
3. выравнивание уровней 400 Гц и 10кГц корректировкой ТП выполняется по уровню -20 дБ .
2 и 3 пункты справедливы для конкретной ленты . для другой ленты и другого типа ленты настройки ТП и ТЗ будут иные . поэтому у наков применены отдельные потенциометры для каждого типа ленты .

1. Уже на месте.
2. Само собой.
3. Естессна.

А вы думали как я настраиваю? На слух?
Вольтметр с децибельной шкалой и итерация за итерацией.
Настраиваю на FE. Хрома пока нет (вернее есть, но пара кассет). Я жы начинаюсчий.
В планах приобресть шонить суръёзное и тады уже пописывать на хроме буду. А то не дай бог и на металле.

Кстати, несмотря на утверждение что в Маяках ТП лежит в пределах 5-6в, оказалось что максимум отдачи получить удалось на 7,2в. Скорее всего из-за стекла.

[speedsterMF]

ну тады ждем результатов )

[Morlock]

Хрен там. Дебильные подстроечники. Плюнул я на это дело и поехал на базар за многооборотниками.

Кстати голова шумит, скотыняка. Надо её чем нить обернуть-укутать.
Как это на практике можно сделать?

[speedsterMF]

поставить сендаст
