Электроника э017 на RCA
Электроника э017 на RCA
Есть такая проблемка:нужно э017 подключить к RCA входам аппарата.Как лучше сделать? Заранее спасибо.
-
para bellum
Основных вариантов у Вас действительно два.Первый-каким-то образом врезать в "электронику-017" гнезда RCA -это займет раз в десять больше времени чем вариант два:
последовать совету Muller`a
Судя по тому,что Вы задали такой вопрос-опыта и знаний в электротехнике у Вас ноль целых,ноль десятых.Поэтому послушайте совета-рассмотрите вопрос про переходник (его можно просто купить на радиорынке или в магазине).
последовать совету Muller`a
Судя по тому,что Вы задали такой вопрос-опыта и знаний в электротехнике у Вас ноль целых,ноль десятых.Поэтому послушайте совета-рассмотрите вопрос про переходник (его можно просто купить на радиорынке или в магазине).
-
para bellum
Технология замены разъема проста до неприличия:
1.Разбираете и снимаете корпус штатного разъема.
2.Отпаиваете провода с 5-контактной колодки.
3.На провод,который был припаян на крайний штырь (контакт 3)-паяете белый "тюльпан" (стандартный цвет для левого канала).
4.На провод,бывший на контакте 5 (рядом с номером 3)-красный "тюльпан" (правый канал).
5.Экран штатного провода ,идущий из проигрывателя (средний контакт колодки)-паяете к круглому контакту обеих "тюльпанов".
Если хотите еще и "красиво"-тут Planger прав.Без переходника не обойтись.У меня 017-ая именно так и заведена на RCA-вход фонокорректора у ресивера.
1.Разбираете и снимаете корпус штатного разъема.
2.Отпаиваете провода с 5-контактной колодки.
3.На провод,который был припаян на крайний штырь (контакт 3)-паяете белый "тюльпан" (стандартный цвет для левого канала).
4.На провод,бывший на контакте 5 (рядом с номером 3)-красный "тюльпан" (правый канал).
5.Экран штатного провода ,идущий из проигрывателя (средний контакт колодки)-паяете к круглому контакту обеих "тюльпанов".
Если хотите еще и "красиво"-тут Planger прав.Без переходника не обойтись.У меня 017-ая именно так и заведена на RCA-вход фонокорректора у ресивера.
-
para bellum
У элки две земли/экрана в штекере (кабеле) - земля правого и левого с головы (1), и корпус (2). Есть два способа подключения земли (экрана):Ч.К. писал(а):Вот это и хотелось выяснить.А не надо после этого землю на корпус элки вывести,и с ресивером соединить?
1. Земли левого и правого (экран 1) распаять к тюльпанам, корпус (экран 2) соединить с усилителем отдельным проводом для ликвидации наводок/фона.
2. Все земли (экраны) соединяются вместе на конце провода элки, тюльпаны распаиваются как писал para bellum. В этом случае соединения вертушки и уся отдельным проводом не требуется.
По-моему 5din гораздо удобнее, чем rca.Глюк писал(а):СГ-5 в
А вот интересно, а сейчас какие-нибудь импортные аппараты с диновскими разъемами есть? Раньше-то были - вон у меня филипс магнитолка стоит с din (немецкий вроде стандарт?) разъемами.Глюк писал(а):в буржуйский усилитель?
Привет с берегов Невы
-
mercury_2005
- Сообщения: 115
- Зарегистрирован: 07 ноя 2009, 17:37
- Откуда: Оттуда, из лесу вестимо
Усилитель JVC A-X400 (и DIN и тюльпаны (RCA)). А насчет Элки-017, если уж делать, так делать. На задней панели сверлятся 2 отверстия и в них устанавливаются 2 гнезда RCA. Делов на 2 часа, больше всего времени из этого уйдет на разборку-сборку аппарата. Если необходимо, могу выложить фото своей Эл-ки-017 с такими разъемами (а переделал уже 5 штук). (Кстати, ёжики не только "тормозки" с едой (на 10 дней) умеют носить, но еще иногда и паять. Парадокс однако!)
-
немой
- Сообщения: 2782
- Зарегистрирован: 14 мар 2010, 22:47
- Откуда: тюменская область
- Благодарил (а): 5 раз
- Поблагодарили: 14 раз
- Контактная информация:
Re: Электроника э017 на RCA

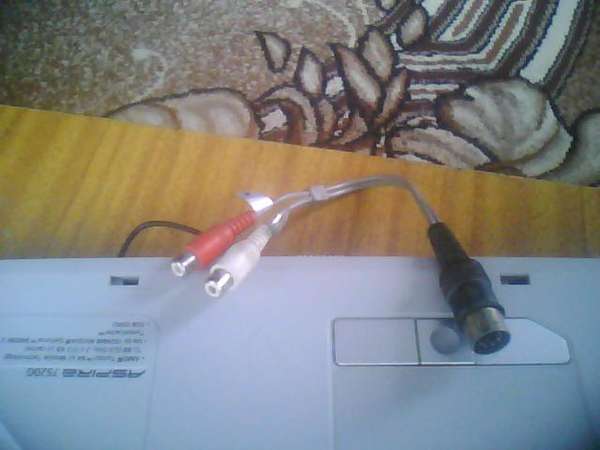

Вот нашел переходник ,делал на скорую руку лет 15 назад .Ч.К. писал(а):Есть такая проблемка:нужно э017 подключить к RCA входам аппарата.Как лучше сделать? Заранее спасибо.
-
para bellum
Не будем забывать,что в Э-017 сигнал от головы идет достаточно хорошим кабелем сразу на 5ДИН (без розетки на корпусе) .Поэтому решение "самой малой кровью" -это показанный на фото переходник .Только он должен быть с точностью "до наоборот"-ДИНовская мама плюс два штыря-тюльпана.Добавленные лишние 5-7 см на сигнал никак не скажутся (про тяжелые случаи аудиофилии промолчим).Все остальное радиогубительство-это либо "вколхоживание" нештатных гнезд в корпуса любителями занять хоть чем-нибудь свои шаловливые ручонки либо переделка опять же штатного шнура.Ретроман писал(а):Вариант с переходником - это лишний разъем, а накой бы он нужен был?
Кстати, встречал ли кто-нибудь в последнее время в продаже гнезда ДИН мама приличного качества?
Так как у меня тоже проигрыватель работает с такого рода переходником, я его наскоро спаял из того что было под рукой. В общем, функционально но не эстетично )) И вот не попадаются мне ДИН мамы приличные внутри и снаружи..
Так как у меня тоже проигрыватель работает с такого рода переходником, я его наскоро спаял из того что было под рукой. В общем, функционально но не эстетично )) И вот не попадаются мне ДИН мамы приличные внутри и снаружи..
Я могу быть не согласен с вашим мнением, но я отдам жизнь за ваше право высказывать его. (Вольтер)
-
Ретроман
- Сообщения: 4228
- Зарегистрирован: 11 сен 2009, 06:50
- Откуда: Россия-СССР, Челябинск
- Поблагодарили: 2 раза
- Контактная информация:
Ааа, вон как... Понятно. Собстно на эстонии-010 точно также. Тогда да, лучше всего переходник.para bellum писал(а):в Э-017 сигнал от головы идет достаточно хорошим кабелем сразу на 5ДИН (без розетки на корпусе)
...Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом.
-
LOKER
- Сообщения: 2038
- Зарегистрирован: 09 сен 2009, 23:43
- Откуда: Киев
- Поблагодарили: 1 раз
- Контактная информация:
1. Как уже тут более опытные советовали - применить переходник с DIN на RCA.Ч.К. писал(а):Есть такая проблемка:нужно э017 подключить к RCA входам аппарата.Как лучше сделать?
2. Заменить штатный КММ-4 на балансный микрофонный в небалансном подключении.
Первый вариант не требует разборки и сборки аппарата, который тоже разбирать гемор ещё тот...
Второй вариант требует вмешательства во внутреннюю жизнь вертака удаления старого кабеля и монтаж нового (фазировка, полярность и т.д.)
да чегойто и там не находится... http://ispashop.ru/ru/cat/?search_word=DIN%20female
Я могу быть не согласен с вашим мнением, но я отдам жизнь за ваше право высказывать его. (Вольтер)
при радиомонтажных талантах заменителя хотя бы на 10% ниже уверенного шестого разряда - смерть вертушкеЗаменить штатный КММ-4 на балансный микрофонный в небалансном подключении
и балансный кобель там нафиг не нужон, проверено :-)
Похоже, я понял, в чём причина недопонимания. Вы думаете, что я думаю.
На Савёле , первая "труба" (как вышли из метро - направо , до конца , налево - и вы в 1 трубе). Посередине (слева) сидит дядька , палаточкаabv9999 писал(а):Кстати, встречал ли кто-нибудь в последнее время в продаже гнезда ДИН мама приличного качества?
так и называется "кабели и разьёмы". И мамы и папы ...
DONATAS
Про контурообразующие конденсаторы (к сожалению о них дествительно часто забывают). Длина и марка кабеля на них практически (теоретически да) не влияют (в смысле на их потребную емкость). А вот импеданс катушек звукоснимателя - именно на эти емкости и завязан. Поэтому очень часто и происходит кажущее "лучше-хуже" при смене головок.
Про контурообразующие конденсаторы (к сожалению о них дествительно часто забывают). Длина и марка кабеля на них практически (теоретически да) не влияют (в смысле на их потребную емкость). А вот импеданс катушек звукоснимателя - именно на эти емкости и завязан. Поэтому очень часто и происходит кажущее "лучше-хуже" при смене головок.
-
Digger
- Сообщения: 1800
- Зарегистрирован: 12 сен 2009, 13:49
- Откуда: Москва, Измайлово
- Благодарил (а): 72 раза
- Поблагодарили: 17 раз
- Контактная информация:
Кабель я поменял на балансный - увы, оказался нужен, плюс почти балансный вход корректора в Одиссее сделал (холодные концы через 1 и 4 конт. ДИНа на земли первых каскадов корректора). Иначе - все УКВ станции сразу и шум на кабель ловились... Что такое - не знаю, но все УКВ приёмники с ума сходят, наверное, в микроволновке живу.... Конденсаторы приходится менять под головку. А паять там в вертушке - да, очень познавательно
Ищу станину от фонографа с "мандрелью" (валом для валика) и фильмы 16мм)))))
-
Digger
- Сообщения: 1800
- Зарегистрирован: 12 сен 2009, 13:49
- Откуда: Москва, Измайлово
- Благодарил (а): 72 раза
- Поблагодарили: 17 раз
- Контактная информация:
Вторую землю (корпус вертушки) через экран кабеля соединил с корпусом усилителя, использовал контакты 2 и корпус разъёма в параллель. В Одиссее поменял входной разъём на металл, оторвал контакт 2 от земли корректора и посадил на корпус, отрезал на кроссплате корректора все провода и земли от входных цепей и на платах каналов УК тоже, (3 и 1) и (4 и 5) контакты входного разъёма пустил попарно свитыми проводками МГТФ прямо на платы каналов УК поближе к первым транзисторам и землю и сигнал. Получился "почти симметричный вход", И ТОЛЬКО ТАК мне удалось избавиться от этой дряни. Со штатным кобелём вообще был мрак, то есть совсем МРАК, помехи на уровне "слышно на средней громкости в присутствии сигнала", В3-38 есть, но уровень я не мерял. Там экран хоть и двойной, но редкий. А новый кабель я поставил микрофонный японский, 4 жилы в одном экране. Но какой там экран
блЯстящий, плотный плетёный и просто отличный!!!! Вот так я её постепенно и победил, то родной включал то так, то этак, то вход сделал по-другому, потом и кабель поменял, кстати на более длинный, а потом и настало Щассьте.
Да, а про микроволновку - правда, дрянь какая-то в доме твориться, тьфу-тьфу.. .. МАГ-8м2 УКВ принимает, ну его я потом усмирю, это ТОЧНО НЕ возбуд, Электроника вон, туда же, а ПРИЁМНИКИ в начале шкалы (88-100) ловят то, что должно быть на 100-108. Относишь приёмник метров на 500 из дома - пропадает эффект, всё как надо. То есть про гармоники гетеродина, глюки смесителя и тп - неправда. Вот и чешу репу - что там такое......
блЯстящий, плотный плетёный и просто отличный!!!! Вот так я её постепенно и победил, то родной включал то так, то этак, то вход сделал по-другому, потом и кабель поменял, кстати на более длинный, а потом и настало Щассьте.Да, а про микроволновку - правда, дрянь какая-то в доме твориться, тьфу-тьфу.. .. МАГ-8м2 УКВ принимает, ну его я потом усмирю, это ТОЧНО НЕ возбуд, Электроника вон, туда же, а ПРИЁМНИКИ в начале шкалы (88-100) ловят то, что должно быть на 100-108. Относишь приёмник метров на 500 из дома - пропадает эффект, всё как надо. То есть про гармоники гетеродина, глюки смесителя и тп - неправда. Вот и чешу репу - что там такое......
Ищу станину от фонографа с "мандрелью" (валом для валика) и фильмы 16мм)))))
у меня на крыше жила антенна, "на глаз" - штатная выносная палка для Сенао "на 390", так то 12-й этажъ, а я на 9-мОтносишь приёмник метров на 500 из дома - пропадает эффект
так их телефонные переговоры были слышны в проводном "транзисторном" городском телефоне, правда абсолютно невнятно
и на СВ диапазоне шороху было...
так что у вас явно какая-то зараза работает на передачу
