Акустические системы: любые вопросы

[Андрей Григорьевич]

А я предлагаю завязывать с соревнованием, чей патриотизм ширше и выше.
На техническом форуме другими параметрами нужно соревноваться.
Ы-90 - отличные колонки, громкие, только не понятно было: кто пел, что пел...

[valera9]

Скажите а полярность важно для с90. Просто отдали колонки.там провода от нч динамиков отпаяны.вобщем как не припаяешь провода все равно работают.

[SergPhil]

Ждём когда кто-нибудь ответит.... шутите?

[Nobody]

Ну а че, мож человек и правда далек от нужности полярности в АС =)

Скажите а полярность важно для с90.

Полярность в любых АС важна!

[valera9]

Кто как говорит.я привык по цветам.а здесь все разные ничего непонять.а оставил как есть играет нормально.слушаю одну колонку.

[la59]

слушаю одну колонку.

Полярность пары колонок имеет значение. В одной колонке изменение фазы можно услышать, но лучше методом сравнения с исправной.

[dicx]

Чем ущербна эта тема, дак это попытки сравнения мягкого с тёплым. Попытки сравнить многополоски с шириком - довольно глупое занятие. Потому что предназначения у них разные. Ширики покажут себя на не большой мощности, с тонкой передачей саунда и микродинамикой на ламповике. Однако многополоски тоже могут показать себя на транзиторных усилках с убойной мощностью, высоким драйвом и залётом в уши прикольным звуком, но не с такой уж микродинамикой. Тут опять дело вкуса, и спорить тут не о чем.

[valera9]

la59, Увас хороший слух.я так не слышу.

[Котельщик]

Скажите а полярность важно для с90. Просто отдали колонки.там провода от нч динамиков отпаяны.вобщем как не припаяешь провода все равно работают.

Какие именно у Вас S-90 ? Инструкция со схемой с ними есть ? Если схемы нет то надо точное название (лучше фото колнок и шпильдиков) для отыскания схемы.

[valera9]

Котельщик, позже фото.обычные ас 35 212 схемы к ним не было.

[Котельщик]

...обычные ас 35 212 схемы к ним не было.

Схема отсюда :
https://ldsound.info/35-as-212-radioteh ... 0/?_page=2
Ну если считать что на схеме жирными точками обозначены минусы динамиков, то находим плюс НЧ динамика и тащим от него провод к точке в которой соединены С4, С5, С6, С7 и катушка L1 (то есть к точке 2). По идее все эти элементы должны быть подписаны (на металлическом шасси или если металлического шасси нет, то на фанере под ними) и точка 2 тоже должна быть подписана.

[valera9]

Котельщик, большое спасибо.попробую так сделать. если не получится фото пришлю

[Котельщик]

А вообще, я только сейчас узнал что у S-90 сделаны отдельные металлические шасси для кроссоверов. За это уважуха колонкам S-90. Такое даже у именитых фирм редкость, ну про электролиты в АС от именитых фирм вообще молчу...)))

[Котельщик]

Котельщик, большое спасибо.попробую так сделать. если не получится фото пришлю

Ну и пробежаться бы по остальной схемке, сверить все подключения в колонках со схемой.

[Dehkonboy]

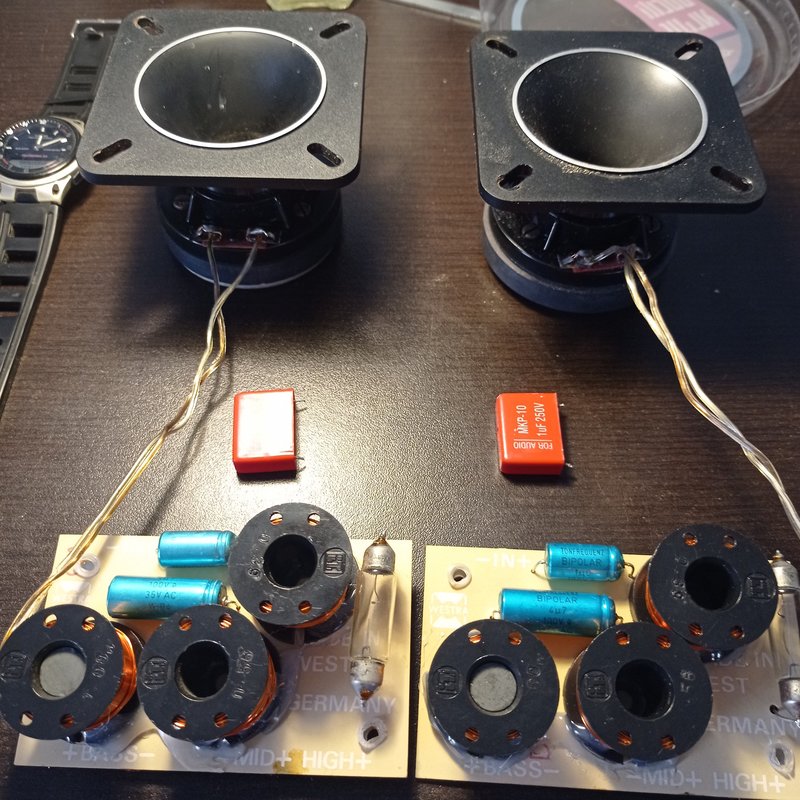

Ну вот так, выпил из разбухший колонки супер Твиттер
Есть у меня стратегический запас элементов для аудио (Господину не смотреть, у его инсульт мозга случится на фоне совместимости с Ы-90 ), сейчас быстро спаяю и подключу внешнюю линию к колонкам. Просто посмотреть...
Ежели пейзаж понравится, буду думать как интегрировать в колонку. Самое простое решение - использовать трубу ФИ, бо многие пользователи этих АС пишут, что ее нужно заглушать рулоном туалетной бумаги. У меня есть рулоны с собачками и с мишкам , подскажите пожалуйста, которые лучшее?

[Владимир Бэнэдэк]

Вариант 2 мишки.

[Dehkonboy]

Вариант 2 мишки.

Ну исправил меня телефон. По делу. Я написал выпилил, а он исправляет на выпил
Даже сейчас...
Ладно, треугольник будет выпит, хоть он параллелепипед

Хотя можно попробовать один с мишкой, другой с собачкой и сравнить.
Но тут "слепой" тест обязателен

[valera9]

Котельщик, вот сфоткал.я ничего не понял.оба красных провода.один помечен чёрной краской это минус?
. А сч динамик правильно

[la59]

А я думаю вот чем заглушить дырки в своих АС а про мишек в голову так и не влезло... А вот как обрезать губку что бы ровно и цилиндром было, может знает кто.?

[Dehkonboy]

А я думаю вот чем заглушить дырки в своих АС а про мишек в голову так и не влезло... А вот как обрезать губку что бы ровно и цилиндром было, может знает кто.?

Рулоном туалетной бумаги.
Реально, лучше губки

[Dehkonboy]

Котельщик, вот сфоткал.я ничего не понял.оба красных провода.один помечен чёрной краской это минус?
. А сч динамик правильно

Это не важно. Важно, чтобы на обеих колонках Вы приняли точку на НЧ за плюс. Тогда на ы-90 этот провод подключайте к минусу СЧ, бо там фазу крутит не по-детски. ВЧ это вообще отдельная история, пока не обращайте на них внимание.

[Котельщик]

Ну вот так, выпил из разбухший колонки супер Твиттер
Есть у меня стратегический запас элементов для аудио... ..
Ежели пейзаж понравится, буду думать как интегрировать в колонку. Самое простое решение - использовать трубу ФИ, бо многие пользователи этих АС пишут, что ее нужно заглушать рулоном туалетной бумаги. У меня есть рулоны с собачками и с мишкам , подскажите пожалуйста, которые лучшее?

Ну я думаю с собачками звучание будет более крикливым, а с мишками басить сильнее будет ))

[Котельщик]

Ну вот так, выпил из разбухший колонки супер Твиттер
Есть у меня стратегический запас элементов для аудио...

А что это за лампочки в кроссовере ?

[Dehkonboy]

что это за лампочки в кроссовере ?

Это не лампочки, это предохранители от идиотов, подающих 800 ватт на твиттеры

[Котельщик]

Котельщик, вот сфоткал.я ничего не понял.оба красных провода.один помечен чёрной краской это минус?
...

1) Это НЧ динамик сфотографирован ?
2) На этом фото слева направо три провода. Первый слева - белый, второй красный (который с белым), и третий красный отдельный. Лучше пометить их маркером или ручкой например первый одной полоской, второй двумя, третий тремя. И проследить - куда каждый из них приходит. Куда приходит каждый ?

[valera9]

Котельщик, да это нч.проследил провода.от динамика колодке.плюс идёт на 2 контакт. А красный который с белым идёт 4 контакт.

[valera9]

Dehkonboy, так в том и дело.я не знаю который минус провод сч динамика.идут синий. а красный помечен белым цветом.

[Владимир Бэнэдэк]

Ну вот так, выпил из разбухший колонки супер Твиттер
Есть у меня стратегический запас элементов для аудио... ..
Ежели пейзаж понравится, буду думать как интегрировать в колонку. Самое простое решение - использовать трубу ФИ, бо многие пользователи этих АС пишут, что ее нужно заглушать рулоном туалетной бумаги. У меня есть рулоны с собачками и с мишкам , подскажите пожалуйста, которые лучшее?

Ну я думаю с собачками звучание будет более крикливым, а с мишками басить сильнее будет ))

Собачки они же маленькие и в рулончике их много, когда ночью все лягут спать они вылезут с рулончика и все погрызут, а мишки спать будут ведь зима скоро.

[Самый !]

я не знаю который минус

на каждом динамике есть маркировка полярности. Какая она конкретно- по типу динамика в сети искать.

[Господин]

Ну и пробежаться бы по остальной схемке, сверить все подключения в колонках со схемой.

Что от объяснять. Пусть схему изучит и паяет по ней.

[Котельщик]

... А красный который с белым идёт 4 контакт.

А белый который с красным куда идёт ?

[Котельщик]

... А вот как обрезать губку что бы ровно и цилиндром было, может знает кто.?

Наверно только оплавить чем то горячим получится.
Не знаю получится ли наждаком, но пришла идея - насадить кусок поролона на ось и вращать касаясь поролоном наждачного круга работающего наждачного станка...

[valera9]

Котельщик, к вч белый наверх пошел . К среднему динамику припааял синий плюс а красный помечен белым.припаял к минусу динамика.

[la59]

Котельщик, А у меня такая мысля найти трубку нужного диаметра и сделать типа пробоя. Только трубок подходящих не видать в гараже, да и получится ли хотя бы почти ровно, проверю......а пока затычки от губок что посуду моют воткнуты.

[Котельщик]

К среднему динамику припааял синий плюс а красный помечен белым.припаял к минусу динамика.

И этот красный, который припаян к минусу СЧ динамика - второй конец должен быть подключен на точку 4.

[valera9]

Котельщик, спасибо.а по схеме 4 контакт это минус красный выходит.

[Котельщик]

Котельщик, спасибо.а по схеме 4 контакт это минус.получается сч неправильно припааял

Почему неправильно ? Всё верно.

... а красный помечен белым.припаял к минусу динамика.

[valera9]

Запутался немного.там получается. С динамика сч красный и синий идёт через сопротивление. В делителе который стоят.

[Игорь40]

но через 40 лет это откровенный чермет,

А что могло случиться за 40 лет? Если колонки стояли в домашних условиях, Кондеры в фильтрах вечные, ну может пайка где нарушилась, дак это возможно в любой технике.

[Игорь40]

Запутался немного.там получается. С 4 контакта красный и синий идёт на сопротивление.

Ну так схему возьмите и проверьте что не так, причём тут цвета проводов?

[Klen1205]

А вот если высокая мощность не нужна, то от каши можно избавиться применив один ширик. Вчера поставил в задемпфированный ЗЯ 3ас-2 динамик 5гдш-4 и получил такую АЧХ с 30см.

Правда регуляторы тембра изображали улыбку, но все-же.
Ещё раз повторю, это для негромкой музыки.

Надеюсь сегодня завершил все работы по данным колонкам.
А именно применил другие экземпляры 5гдш-4, снизив их резонанс с 85 до 60 Гц.
спиртом и синусом 20 Гц.
В итоге получил звук, который мне нравится.
Колонки воспроизводят от 50 до 16000 Гц.
АЧХ финишного варианта.

[Самый !]

Klen1205, где есть сведения о доработках этих динамиков-АС?
Имею пару АС с ними.

[1478vlad]

valera9

Когда не знал полярности подключения стерео колонок с выходящим прямо из корпуса одинаковоцветным двужильным кабелем, а колонки разбирать не собирался, подключал-отключал к каждому кабелю элемент АА (лучше алкалиновый) и смотрел, в какую сторону двигается басовик.
Так выяснил и отмаркировал провода в кабеле колонок для синфазности.

В вашем случае есть полный доступ к динамикам. Так что, отсоединив от одной из клемм динамика подводящий провод, прозваниваешь выше указанным способом и на корпусе около клемм пишешь плюс и минус. Проце дура одинаковая для басовика и среднечастотника.
Написал на всякий случай, т.к. проце дура общеизвестная.

[Klen1205]

Klen1205, где есть сведения о доработках этих динамиков-АС?
Имею пару АС с ними.

Динамики были в стоковом состоянии и единственная доработка, которую я сделал этим динамикам, это снизил резонанс смочив спиртом подвес и подав на них синус 20 Гц. Резонанс понизился до 60 Гц.
На Авито есть несколько продавцов торгующих восстановленными динамиками.
Подвесы и центральные части диффузоров у них пропитаны разными составами, но они их рецептуру держат в секрете.
По моему( могу и ошибиться) подвес обработан чем то похожим на PIB , а центральная часть раствором повышающим жесткость типа шеллака или другим.
Главное с этим динамиком заполнить хорошо весь объем колонки синтепоном и все стенки кроме передней задемпфировать.
Без этого корпус 3ас-2 очень тонкий и звонкий.
P.s. Послушал сегодня на них отрывок из Щелкунчика и обалдел от того, что ширик так отрабатывает ВЧ. Хоть сам и слышу до 10 кГц. а прибор показывает 16 кГц.

[VASILI]

Выпало пару часов свободного времени, разобрал 25АС-326. Полностью...для обновить ящики.
Среднечастотники (15гд-11) не отключены. В схему фильтра никто не лазил...как оказалось, пломбы целые.
Теперь вот гадаю, отчего и что так вкачивали акустике, что среднечастотники не выдержали?
Придется искать другие. Попробую подобрать что то по размеру подходящее более стоящее по звуку. А вот высокочастотники 3ГД-31 пока попридержу.
Корпуса малость шлифану, два небольшие сколы нужно зашпаклевать, подобрать цвет, чтобы не отличалось по цвету. И лаком покрою...

[Господин]

что так вкачивали акустике, что среднечастотники не выдержали?

да понятно что. киркорова с лепсом.

[la59]

Теперь вот гадаю, отчего и что так вкачивали акустике

Проверь провода на диффузоре. Бывает отгнивают на концах.

[PAV]

А вот как обрезать губку что бы ровно и цилиндром было, может знает кто.?

Элементарно .трубой подходящего диаметра с заточенным срезом.можно нарезать несколько мелких зубчиков. Вращая,давить легко на кусок поролона. С плотным фирменным поролоном проще.
обточить можно на заточном круге .
Некоторые напитывают водой и замораживают.Потом сверлят и обтачивают..........)))

[la59]

Некоторые напитывают водой и замораживают.Потом сверлят и обтачивают

Этот вариант мне кажется интересным.

[Котельщик]

Запутался немного.там получается. С динамика сч красный и синий идёт через сопротивление. В делителе который стоят.

Лучше с СЧ динамика провод идущий от минуса динамика проследить чтобы он с точкой 4 был соединён, по цвету можно и ошибиться, там может оказаться даже скрутка из двух проводов разного цвета, например от динамика один цвет отходит а другой конец уже другого цвета.
