Re: Самодельные часы,разные

#101

#101 Непрочитанное сообщение oldmao » 19 сен 2021, 14:15

Смысл регенерации в ионных приборах? То есть учебники физики и химии скурили, вместо изучения? Там нет химических реакций на электродах (газ неон не зря назван инертным).

Аватара пользователя
Vygandas
Сообщения: 4186
Зарегистрирован: 20 сен 2009, 11:04
Откуда: Вильнюс, Литва
Благодарил (а): 10 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#102

#102 Непрочитанное сообщение Vygandas » 19 сен 2021, 14:38

oldmao, почитайте что это такое хоть, пример https://cxem.net/izmer/izmer178.php
Ничего идеального нету и потому практика далеко от теории.
Старший сержант Советской армии, в запасе

Аватара пользователя
old_hippie
Сообщения: 17033
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 216 раз
Поблагодарили: 327 раз

Re: Самодельные часы,разные

#103

#103 Непрочитанное сообщение old_hippie » 19 сен 2021, 16:52

oldmao писал(а):
19 сен 2021, 14:15
Смысл регенерации в ионных приборах? То есть учебники физики и химии скурили, вместо изучения? Там нет химических реакций на электродах (газ неон не зря назван инертным).
Думается, окромя неона там полно других ионов...

В том же кинескопе, пришлось то кривой прожектор делать, то алюминирование внедрять... А ведь по теории - вакуум, ничего лишнего...
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#104

#104 Непрочитанное сообщение Борисович » 19 сен 2021, 17:04

Vygandas писал(а):
19 сен 2021, 14:38
почитайте что это такое хоть, пример https://cxem.net/izmer/izmer178.php
Ничего идеального нету и потому практика далеко от теории.
Читать надо старые книги,а ещё лучше сопроводительные листки к индикаторам.
А там написано ,что любые газоразрадные приборы требуют ТРЕНИНИРОВКИ ПЕРЕД ПРИМЕНЕНИЕМ.Про газоразрядные приборы уже в 70-м года всё придумали.В листках обычно и режимы указаны.Читал такой на ИН-1.Так что,то о чём написано по ссылке,это она и есть,тренировка.А не какое то откровение,придуманное во времена Интернета.Полагаю в рабочем режиме смысла не имеет.
Oldmao.Вы писали об индикаторах на лампочках.А они у Вас хотя бы на показ сохранились?Занятно было бы посмотреть

Аватара пользователя
oldmao
Сообщения: 4581
Зарегистрирован: 05 фев 2011, 15:39
Откуда: Саратовская обл.
Благодарил (а): 17 раз
Поблагодарили: 122 раза

Re: Самодельные часы,разные

#105

#105 Непрочитанное сообщение oldmao » 19 сен 2021, 17:13

Борисович писал(а):
19 сен 2021, 17:04
Вы писали об индикаторах на лампочках.А они у Вас хотя бы на показ сохранились?Занятно было бы посмотреть
Увы, это я купил в 1990 году, тогда у меня фотоаппарат только плёночный был, да и не пришло в голову фоткать. Кажется, здесь же была тема про военный авометр с такими индикаторами, с ходу тему не нашёл.
Насчёт регенерации неоновых индикаторов - вот не помню я ни одного советского справочника с рекомендациями тренировки, подскажите, пли-и-из...

Аватара пользователя
владлен
Сообщения: 3238
Зарегистрирован: 14 окт 2011, 19:46
Откуда: Кемерово
Благодарил (а): 12 раз
Поблагодарили: 21 раз

Re: Самодельные часы,разные

#106

#106 Непрочитанное сообщение владлен » 19 сен 2021, 17:23

стати, интересно, а есть ли у вас в каких-либо часах режим "регенерации", или как он там называется - когда переодически индикаторы пробегают по всем разрядам от ноля до девяти, что бы не допускать отравления катодов?
что за бред? что курит современная молодежь....

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#107

#107 Непрочитанное сообщение Борисович » 19 сен 2021, 17:30

На Радиокоте человек показывал недавно.Но он нашёл всего два.Для часов мало.Изображение
Про перебегание цифр.Сейчас в часах на МК часто делают,что то вроде анимации.Выражается в виде разнообразных миганий и перебеганий цифр.Делается из за избыточных возможностей МК применительно к часам.

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#108

#108 Непрочитанное сообщение Борисович » 19 сен 2021, 17:51

Видео с часами на тиратронах и без полупроводников.Часы сделал человек с Радиокота.

Ещё видео. Часы со счётчиком на декатронах,без транзисторов и микросхем.Тоже сделал человек с Радиокота,но другой,лет 5-7 назад

Аватара пользователя
oldmao
Сообщения: 4581
Зарегистрирован: 05 фев 2011, 15:39
Откуда: Саратовская обл.
Благодарил (а): 17 раз
Поблагодарили: 122 раза

Re: Самодельные часы,разные

#109

#109 Непрочитанное сообщение oldmao » 19 сен 2021, 18:06

Я просил другое. Именно справочник или applicаtion notes (зарубежный тоже покатит, вражескими языками владею).
oldmao писал(а):
19 сен 2021, 17:13
советского справочника с рекомендациями тренировки, подскажите, пли-и-из...

Аватара пользователя
Tronix
Сообщения: 24
Зарегистрирован: 06 июн 2021, 22:38
Благодарил (а): 3 раза
Поблагодарили: 5 раз

Re: Самодельные часы,разные

#110

#110 Непрочитанное сообщение Tronix » 19 сен 2021, 18:11

Борисович писал(а):
19 сен 2021, 10:09
А Вы к часам на трубке от осциллографа вернуться планируете?
Не знаю, не понял пока. Все что раньше пробовал все распаял и разобрал, так как с наскока, и из г* и палок получилось, как это не странно - так себе получилось, вообщем. А если делать по-хорошему, то у меня в первом приближении вместо часов на трубке от осциллографа получается осциллограф на трубке от осциллографа, разве что без аттенюатора. Ну и МК сбоку по входу. Так что я даже и не знаю...

На тиратронах мощно конечно, внушает.

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#111

#111 Непрочитанное сообщение Борисович » 19 сен 2021, 18:21

Про анимацию написал отдельно.
Борисович писал(а):
19 сен 2021, 17:04
Читать надо старые книги,а ещё лучше сопроводительные листки к индикаторам.
Именно справочника по ГРИ не видел.
Про использование ГРИ,ЭЛИ и разных другий,написано в этой книге.Изображение
МРБ-952.Там много занятного про разные индикаторы
Последний раз редактировалось Борисович 19 сен 2021, 18:41, всего редактировалось 1 раз.

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#112

#112 Непрочитанное сообщение Борисович » 19 сен 2021, 18:40

Tronix писал(а):
19 сен 2021, 18:11
А если делать по-хорошему, то у меня в первом приближении вместо часов на трубке от осциллографа получается осциллограф на трубке от осциллографа, разве что без аттенюатора. Ну и МК сбоку по входу.
Так оно так и есть.Часы на ЭЛТ,это то ещё извращение.В принципе можно ещё цифры на логике сделать.В журнале Радио про такое в конце 70-х,начале 80-х писали.Но там блок цифр получается не меньше самого осциллографа.
Так как в конце 70-х и в 80-е построил три осциллографа,два сохранились.Один показывал,и сейчас работает.Другой на 15 лампах,стоит в гараже,не включал лет 20.Изображение
То и вопрос часов на ЭЛТ крайне интересен.Но так как в МК не понимаю и стоит этот вопрос на месте.Хотя трубка ЛО247 есть с экраном и мордой.Осциллограф бы сделать смог,а вот часы к нему приладить нет

Аватара пользователя
ДедФеном
Сообщения: 3848
Зарегистрирован: 26 июл 2015, 22:16
Откуда: Харьков
Благодарил (а): 527 раз
Поблагодарили: 177 раз

Re: Самодельные часы,разные

#113

#113 Непрочитанное сообщение ДедФеном » 19 сен 2021, 19:58

Помню загружал Виндовс 3.1 с CD диска , там можно часы на весь экран включить , таким образом можно древний системник превратить в часы.
Ні це не зброя це мирний механізм
І в ньом транзистори і лампи
І возростає оптімізм далеко ми пишли від мавпи...

vzm2
Сообщения: 776
Зарегистрирован: 11 янв 2011, 17:57
Откуда: Иваново
Благодарил (а): 4 раза
Поблагодарили: 12 раз

Re: Самодельные часы,разные

#114

#114 Непрочитанное сообщение vzm2 » 19 сен 2021, 20:07

Борисович писал(а):
19 сен 2021, 18:40
То и вопрос часов на ЭЛТ крайне интересен.
А если взять за основу схему от мультимера С1-112?

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#115

#115 Непрочитанное сообщение Борисович » 19 сен 2021, 21:28

В часах на ЭЛТ ,главных вопрос,сделать по возможности проще,учитывая узкость применения.Очень простой осциллограф и к нему приставку на МК.
С1-112- это достаточно точный и сложный ИЗМЕРИТЕЛЬНЫЙ ПРИБОР.И схема соответствующие сложная.А часы на ЭЛТ - это отдельный вид ПОКАЗОМЕТРА.Кстати описанные в Радио конструкции для формирования цифр на ЭЛТ
порядком попроще будут,чем С1-112.Но всё равно,многовато микросхем

alti
Сообщения: 148
Зарегистрирован: 08 мар 2013, 11:45
Поблагодарили: 15 раз

Re: Самодельные часы,разные

#116

#116 Непрочитанное сообщение alti » 21 сен 2021, 20:46

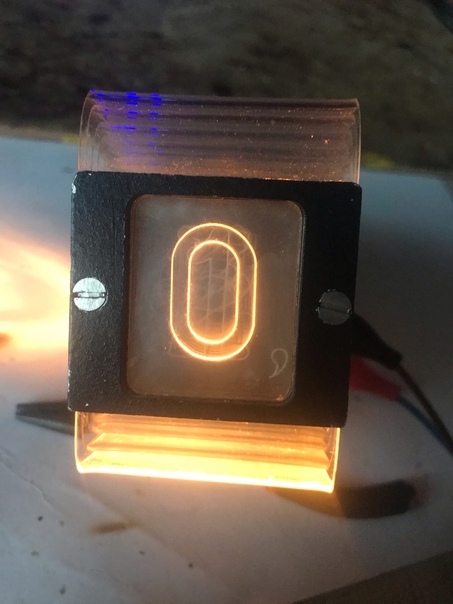

По случаю, несколько лет назад нашёл вот такой индикатор...
Стоял он в каком-то старом приборе. Предположительно, частотометре сетевого напряжения.
Сам прибор до этого находился в бомбоубежище в довольно плохом состоянии и был незамедлительно разобран...

Маркировки с названием на корпусе индикатора не обнаружилось...

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#117

#117 Непрочитанное сообщение Борисович » 21 сен 2021, 20:54

А там было всего 2 разряда? А лампочки на 28 вольт?

vzm2
Сообщения: 776
Зарегистрирован: 11 янв 2011, 17:57
Откуда: Иваново
Благодарил (а): 4 раза
Поблагодарили: 12 раз

Re: Самодельные часы,разные

#118

#118 Непрочитанное сообщение vzm2 » 21 сен 2021, 21:40

Борисович писал(а):
21 сен 2021, 20:54
А лампочки на 28 вольт?
Скорее всего на 3 вольта, у меня похожих 2 коробки
https://splamp.ru/catalog/lampy-sm-smk/ ... 36-sm-smk/

alti
Сообщения: 148
Зарегистрирован: 08 мар 2013, 11:45
Поблагодарили: 15 раз

Re: Самодельные часы,разные

#119

#119 Непрочитанное сообщение alti » 22 сен 2021, 13:25

Борисович писал(а):
21 сен 2021, 20:54
А там было всего 2 разряда? А лампочки на 28 вольт?
Разрядов всего два.
Лампочки на 3 вольта.

Аватара пользователя
Потапыч
Сообщения: 1493
Зарегистрирован: 13 авг 2015, 11:52
Благодарил (а): 10 раз
Поблагодарили: 7 раз

Re: Самодельные часы,разные

#120

#120 Непрочитанное сообщение Потапыч » 22 сен 2021, 16:02

Был электронный вольтметр на таких индикаторах и шаговых искателях.
Ищу блоки УВ, УЗ и входной трансформатор УВ к STM210. Верхние экраны от ГЗ и ГВ и крышку блока головок к STM310.

Аватара пользователя
Потапыч
Сообщения: 1493
Зарегистрирован: 13 авг 2015, 11:52
Благодарил (а): 10 раз
Поблагодарили: 7 раз

Re: Самодельные часы,разные

#121

#121 Непрочитанное сообщение Потапыч » 22 сен 2021, 16:24

В начале 70х собирал часы на декатронах, на двухпозиционных реле, на ку101. Сейчас остались только на ИН18, и 155 и 133 серии, на 155 ИР1 и Z580, кажется, небольшие по типу наших ИН14, еще есть на ИВ12, ИВ4, ИВ6 и ИВ3, часы, минуты, секунды дни недели и число. Дешифратор дней недели на 176 логике. Управление лампами на КТ361. Где то еще есть на 176 и ИВЛ7/5 с питанием от сети без трансформатора. Когда то собрал на 134 серии и ИН12. Схема была в радио. Да, еще есть и ходят по сей день, уже лет 40, да больше, в 80 году были собраны по схеме из Radio Fernshee Elektronik, на 176 серии и АЛ305 из какой то опытной серии, где сегметы сделаны из светодиодов в два ряда без светофильтров.
Ищу блоки УВ, УЗ и входной трансформатор УВ к STM210. Верхние экраны от ГЗ и ГВ и крышку блока головок к STM310.

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#122

#122 Непрочитанное сообщение Борисович » 22 сен 2021, 22:36

Потапыч писал(а):
22 сен 2021, 16:24
Сейчас остались только на ИН18, и 155 и 133 серии, на 155 ИР1 и Z580, кажется, небольшие по типу наших ИН14, еще есть на ИВ12, ИВ4, ИВ6 и ИВ3, часы, минуты, секунды дни недели и число. Дешифратор дней недели на 176 логике. Управление лампами на КТ361. Где то еще есть на 176 и ИВЛ7/5 с питанием от сети без трансформатора. Когда то собрал на 134
Потапыч,картинки сохранившихся часов покажите.Весьма занятно посмотреть

Аватара пользователя
Потапыч
Сообщения: 1493
Зарегистрирован: 13 авг 2015, 11:52
Благодарил (а): 10 раз
Поблагодарили: 7 раз

Re: Самодельные часы,разные

#123

#123 Непрочитанное сообщение Потапыч » 24 сен 2021, 08:26

Конечно, из тех, что сохранились живыми, выложу.
Ищу блоки УВ, УЗ и входной трансформатор УВ к STM210. Верхние экраны от ГЗ и ГВ и крышку блока головок к STM310.

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#124

#124 Непрочитанное сообщение Борисович » 10 окт 2021, 16:38

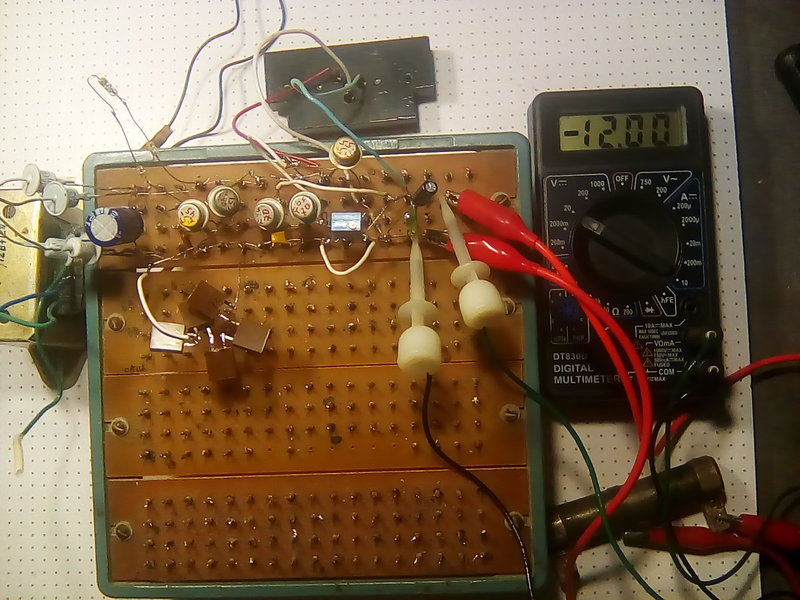

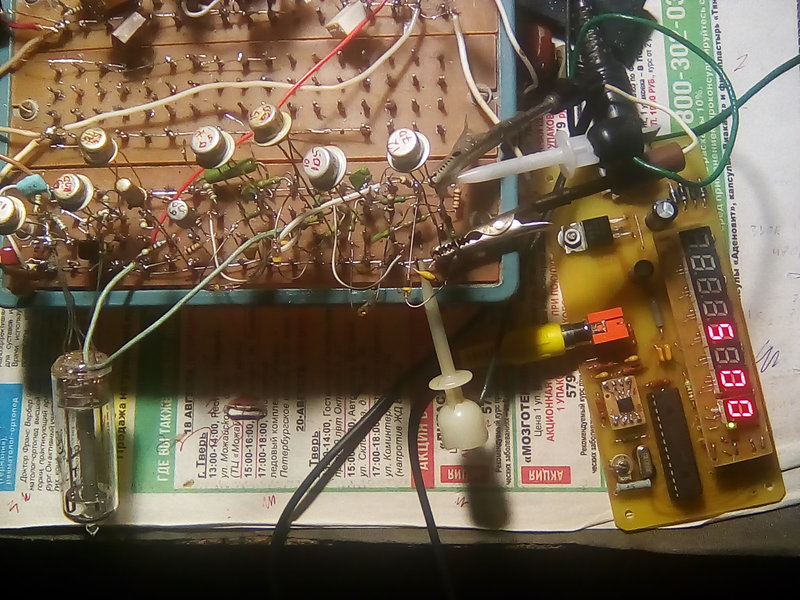

Проделал все нужные опыты-эксперименты для часов германиевых транзисторах.Собрал на макете стабилизаторы : -12в,-6в и +3в.На картинке стабилизатор - 12вИзображение
Схемы на -12в и -6в разработал FA14,у самого бы толку не хватило.Параметры получились не хуже,чем у КРЕНа( интегрального стабилизатора).Не ожидал,что на германии и селене такое можно получить.
Кварцевый генератор на 20 кГц ,то же в конце концов получился.На кварцованом мультивибраторе.Добавил на макете пару триггеров,что бы убедиться,что и они на 20кгц и древних деталях работают нормально.Изображение

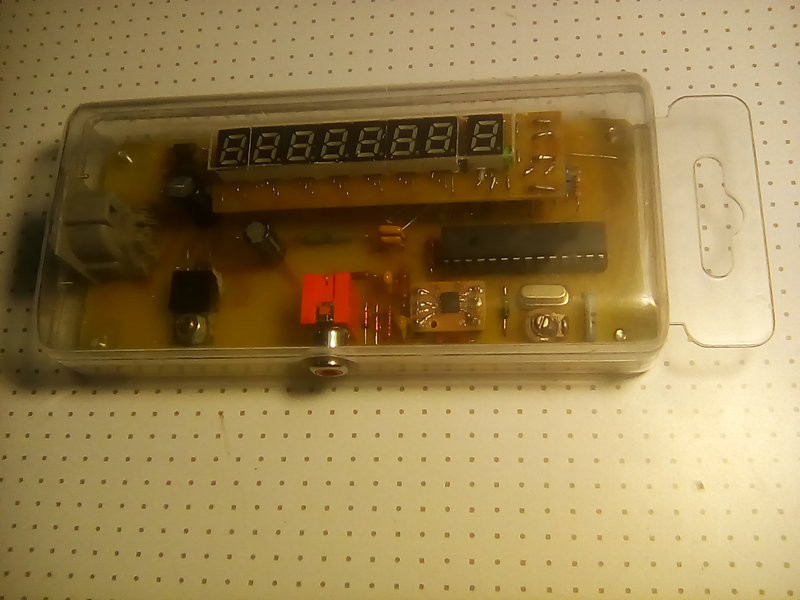

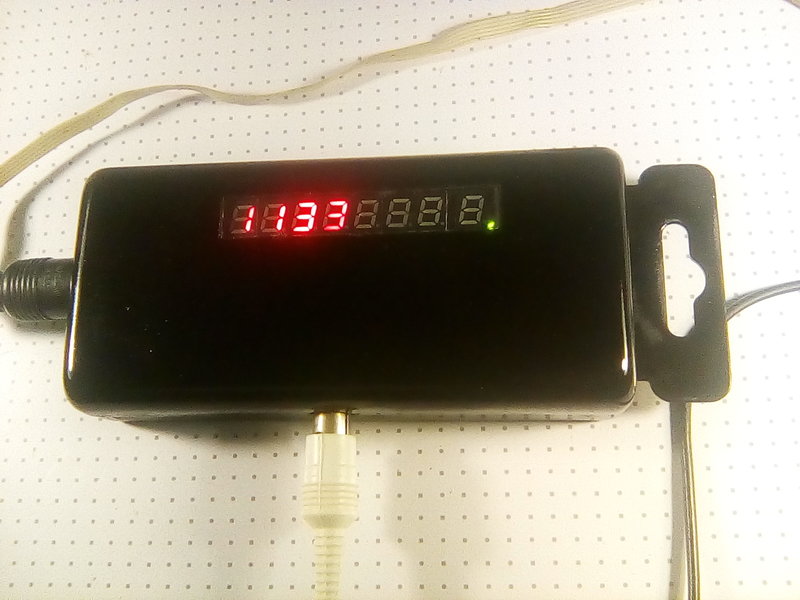

Про частомер отдельно напишу.Он как то неожиданно получился.Лет 5-6 назад подарили PIC-контроллер с прошивкой частотомера.Ну так и лежал.Как бы китайские часовые кварцы (31678 гц) бывает и в типовых схемах запускаются на двойной частоте,а раз было и на совсем непонятной.Но их много,можно выбрать.
А тут схемы ожидались древние и диковинные,частотомер нужен.Вспомнил про PIC.Развёл плату,сделал плату,собрал плату.И неожиданно всё сразу ЗАРАБОТАЛО.В микроконтроллерах не понимаю от слова совсем.Сделал чисто потому,что плата простая.Был весьма удивлён.Получился новый измерительный прибор.

Ну цифры там все светятся,показывает 20000 гц.Планшет наотрез не хочет делать фотки,что бы все цифры были видны.Теперь надо думать,как сделать для него корпус.
Часы на германии по прикидкам ожидаются на 130 транзисторах,примерно 300 диодах и 11 селенах.5 плат сделано,наверное будет ещё 3-4. Но энергопотребление будет около 11 VA и размеры в настенном варианте примерно 280х230х40мм.Так что возможно повседневное использование.
Так что германиевый звук - это мелочь,ГЕРМАНИЕВОЕ ВРЕМЯ - ЭТО КРУТО

Аватара пользователя
Alexandr
Сообщения: 5601
Зарегистрирован: 14 сен 2009, 17:30
Откуда: Молдова, Кишинев
Благодарил (а): 70 раз
Поблагодарили: 86 раз

Re: Самодельные часы,разные

#125

#125 Непрочитанное сообщение Alexandr » 10 окт 2021, 19:29

Борисович, когда я вернулся из армии, собрал автоматический датчик кодов Морзе "Гамма-6". Для тренировок. Он был напечатан в " экспонатах радиолюбительской выставки". Номер выставки не помню. Собран полностью на германиевых транзисторах. 6 больших плат. Триггеры на рассыпухе. Связал жгут. Заработал сразу после включения. Вот в нем было "полмешка" транзисторов и диодов. В основном те, что у нас применялись - МП14, МП26. Позже подарил его другу - коротковолновику. Он решил изучить азбуку Морзе, а я охлалел к тренировкам. Дальнейшая судьба прибора в тумане.😊

Аватара пользователя
HyC
Сообщения: 10756
Зарегистрирован: 21 сен 2009, 09:59
Откуда: Новосибирск
Благодарил (а): 8 раз
Поблагодарили: 178 раз

Re: Самодельные часы,разные

#126

#126 Непрочитанное сообщение HyC » 10 окт 2021, 19:35

Борисович писал(а):
10 окт 2021, 16:38
Так что германиевый звук - это мелочь,ГЕРМАНИЕВОЕ ВРЕМЯ - ЭТО КРУТО
То что вы делаете действительно круто. Мое увожение. Завидую по хорошему, особенно количеству времени которое можно на это уделить.
Свящщени котэ посылае волшебны пяни, мелки, сочни и сладки

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#127

#127 Непрочитанное сообщение Борисович » 10 окт 2021, 20:48

Alexandr писал(а):
10 окт 2021, 19:29
когда я вернулся из армии, собрал автоматический датчик кодов Морзе "Гамма-6".
У меня есть эта книга " Лучшие конструкции 26-й радио выставки"
Так в те времена это было обычно.Других деталей и не было.У меня первые часы в 79- м году были в основном на КТ-315 сделаны и несколько микросхем 155 серии.И был ещё весьма доволен,что 315-е нашёл.А у товарища,вместе учились,в 78-м году были сделаны часы на ЭЛИ,незалитых и обрезанных платах от "Логики-Т" и самодельных герконовых реле.Какие были времена,из того и делали.Причём ещё, кто что мог найти.
А в 21-м веке часы на германии и селене -это уже как бы игрушка.И в том числе способ провести время на пенсии,не слишком увлекаясь зомбоящиком.
Р.S.Посмотрел сейчас в книге.И не совсем что бы "полмешка". Около 80 транзисторов и 250 диодов.Нисколько не умаляю Ваши заслуги.Просто возраст , запоминаешь в молодости одно,вспоминаешь сейчас - другое.За собой тоже замечал.Но по тем временам эта штука была ОЧЕНЬ КРУТО.

Аватара пользователя
Alexandr
Сообщения: 5601
Зарегистрирован: 14 сен 2009, 17:30
Откуда: Молдова, Кишинев
Благодарил (а): 70 раз
Поблагодарили: 86 раз

Re: Самодельные часы,разные

#128

#128 Непрочитанное сообщение Alexandr » 10 окт 2021, 21:23

У меня есть немного электронных часов. В основном промышленные, но есть и самодельные. Купил, так как были сделаны очень хорошо, скорее всего на заводе. Я показывал их в своей ветке. Могу и здесь показать, но позже, для этого нужно включать комп. Фото хранятся в нем.

Аватара пользователя
Alexandr
Сообщения: 5601
Зарегистрирован: 14 сен 2009, 17:30
Откуда: Молдова, Кишинев
Благодарил (а): 70 раз
Поблагодарили: 86 раз

Re: Самодельные часы,разные

#129

#129 Непрочитанное сообщение Alexandr » 10 окт 2021, 21:27

Из любимых - японские перекидные электромеханические часы, и американские, с качающейся тонкой планкой, на которой в ряд светодиоды, и создается впечатление, что знаки (цифры и буквы) "висят" в воздухе. Я их тоже показывал.

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#130

#130 Непрочитанное сообщение Борисович » 10 окт 2021, 22:48

Покажите,если можно,которые самодельные.А элекромеханические интересны любые,про них вообще информация весьма разрозненна

Аватара пользователя
Alexandr
Сообщения: 5601
Зарегистрирован: 14 сен 2009, 17:30
Откуда: Молдова, Кишинев
Благодарил (а): 70 раз
Поблагодарили: 86 раз

Re: Самодельные часы,разные

#131

#131 Непрочитанное сообщение Alexandr » 11 окт 2021, 14:47

Борисович, обещанные фото.
Самодельные часы. Изготовлены с использованием производственных возможностей.









Аватара пользователя
Alexandr
Сообщения: 5601
Зарегистрирован: 14 сен 2009, 17:30
Откуда: Молдова, Кишинев
Благодарил (а): 70 раз
Поблагодарили: 86 раз

Re: Самодельные часы,разные

#132

#132 Непрочитанное сообщение Alexandr » 11 окт 2021, 14:54

Еще одна самоделка.










Аватара пользователя
Alexandr
Сообщения: 5601
Зарегистрирован: 14 сен 2009, 17:30
Откуда: Молдова, Кишинев
Благодарил (а): 70 раз
Поблагодарили: 86 раз

Re: Самодельные часы,разные

#133

#133 Непрочитанное сообщение Alexandr » 11 окт 2021, 15:01

Японские электромеханические, перекидные.





Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#134

#134 Непрочитанное сообщение Борисович » 11 окт 2021, 18:15

Alexandr.Очень занятые самоделки.Наверное из середины-конца 70-х.Кстати,а первые часы на какой серии микросхем сделаны?
Большой минус,что в те времена радиолюбитель и фотолюбитель - это были как правило разные люди.И что то сфотографировать и в голову не приходило.Так что можно показать только сохранившиеся конструкции,а их мало.
А фотолюбительство, это было отдельное занятие,типа целый процесс,со своим громоздким оборудованием и кучей ингредиентов.
А картинки электромеханических часов изнутри у Вас случайно нет ?

Аватара пользователя
Alexandr
Сообщения: 5601
Зарегистрирован: 14 сен 2009, 17:30
Откуда: Молдова, Кишинев
Благодарил (а): 70 раз
Поблагодарили: 86 раз

Re: Самодельные часы,разные

#135

#135 Непрочитанное сообщение Alexandr » 11 окт 2021, 18:57

Увы..., нет.😊 Японские, показанные мною, могу сфотографировать. Я открывал их. Внутри двигатель с редуктором, вращает оси с перекидными пластинками. Эти часы на 50 Гц. Их точность - точность поддержания электростанцией частоты 50 Гц. Читал, что выпускались такие на 60 Гц. В полной тишине можно услышать работу движка. Наверное, пока они были новыми, работали бесшумно.

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#136

#136 Непрочитанное сообщение Борисович » 11 окт 2021, 19:46

А механизм который переводит минуты в часы в них как устроен и он виден или закрыт ?

Аватара пользователя
Alexandr
Сообщения: 5601
Зарегистрирован: 14 сен 2009, 17:30
Откуда: Молдова, Кишинев
Благодарил (а): 70 раз
Поблагодарили: 86 раз

Re: Самодельные часы,разные

#137

#137 Непрочитанное сообщение Alexandr » 11 окт 2021, 21:34

Завтра вскрою и сфотографирую.

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#138

#138 Непрочитанное сообщение Борисович » 12 окт 2021, 07:36

Собрал частотомер в готовый подходящий по размерам корпус и даже покрасил.Собрался в корпус хорошо.Изображение
А вот покрасился средне.Опасался,что будет пластик растворять.
Частотомер оказался весьма крут.Измеряет до 11 МГц,возможно и больше,но больше негде взять.Получается микроконтроллеры рулят.На логике подобный был бы раз в 10 больше.Была у меня такая самоделка ближе к середине 80-х сделана , на шести ИН-1.Тот был целым сооружением размером в 2/3 дипломата.Не сохранился

Аватара пользователя
Потапыч
Сообщения: 1493
Зарегистрирован: 13 авг 2015, 11:52
Благодарил (а): 10 раз
Поблагодарили: 7 раз

Re: Самодельные часы,разные

#139

#139 Непрочитанное сообщение Потапыч » 12 окт 2021, 08:46

когда я вернулся из армии, собрал автоматический датчик кодов.😊
[/quote] 26 выставки у себя не нашел, но нашел в 27 , интересный делитесь на паре транзисторов, трех или четырех резистоах, один подстроечный и конденсатор, причем последние, разного номинала, в зависимости от частоты деления. Получается триггер с минимальным количеством деталей. Для деления частоты задающего генератора, самый оптимальный вариант. Именно для его деления, в описанной конструкции эта схемотехника и используется. Не скажу как эта схема по помехоустойчивости, а это была всегда беда в моих конструкциях.
Ищу блоки УВ, УЗ и входной трансформатор УВ к STM210. Верхние экраны от ГЗ и ГВ и крышку блока головок к STM310.

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#140

#140 Непрочитанное сообщение Борисович » 12 окт 2021, 13:16

Потапыч писал(а):
12 окт 2021, 08:46
интересный делитесь на паре транзисторов, трех или четырех резистоах, один подстроечный и конденсатор, причем последние, разного номинала, в зависимости от частоты деления
В начале 60-х аналоговый делитель частоты,это как бы обычно.Схема на картинке делитель на 10.При подборе резисторов может делить от 5 до 9.Изображение
Потапыч писал(а):
24 сен 2021, 08:26
Конечно, из тех, что сохранились живыми, выложу.
Потапыч,наверное забыли?

Аватара пользователя
Потапыч
Сообщения: 1493
Зарегистрирован: 13 авг 2015, 11:52
Благодарил (а): 10 раз
Поблагодарили: 7 раз

Re: Самодельные часы,разные

#141

#141 Непрочитанное сообщение Потапыч » 12 окт 2021, 17:10

Борисович писал(а):
12 окт 2021, 13:16
Потапыч,наверное забыли?
конечно не забыл, нашел четверо часов, выложу фото в самое ближайшее время, срочно делаю внука подарок, на это уходит все свободное время. На выходных выложу. Изображение
Ищу блоки УВ, УЗ и входной трансформатор УВ к STM210. Верхние экраны от ГЗ и ГВ и крышку блока головок к STM310.

Аватара пользователя
Потапыч
Сообщения: 1493
Зарегистрирован: 13 авг 2015, 11:52
Благодарил (а): 10 раз
Поблагодарили: 7 раз

Re: Самодельные часы,разные

#142

#142 Непрочитанное сообщение Потапыч » 12 окт 2021, 17:23

Нет, гораздо проще, почему я и обратил внимание. То же с конденсаторным накопителем и регулировкой коэффициента деления. Там же есть и схема делителей на тиристорах КУ101, подобную я делал еще в 70х на одних из первых своих часах.Изображение
Ищу блоки УВ, УЗ и входной трансформатор УВ к STM210. Верхние экраны от ГЗ и ГВ и крышку блока головок к STM310.

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#143

#143 Непрочитанное сообщение Борисович » 12 окт 2021, 18:34

Книга такая была.Кольцевые счётчики на КУ-101 оттуда делал.Помню мелкие ферритовые кольца мотал,для организации переноса в следующий разряд.До конца не довёл.У меня почему то перескакивали время от времени цифры.Плюс наличие мощных сильно нагревающихся резисторов.Первые часы сделал до конца в 79 году на 315-х транзисторах и нескольких микросхемах 155 серии.А эти делители не запомнил.Надо будет скачать книгу и посмотреть.
Ваш подарок внуку- это весьма круто.Респект

Аватара пользователя
Потапыч
Сообщения: 1493
Зарегистрирован: 13 авг 2015, 11:52
Благодарил (а): 10 раз
Поблагодарили: 7 раз

Re: Самодельные часы,разные

#144

#144 Непрочитанное сообщение Потапыч » 12 окт 2021, 19:09

Борисович писал(а):
12 окт 2021, 18:34
У меня почему то перескакивали время от времени цифры
Да вот и у меня была такая проблема, поэтому тиристорные декады использовал только для деления кварца, а секунды, минуты и часы на двухпозиционных реле, то ли РПС20 то ли РПС32, уже забыл. Попалась бы тогда такая схема деления, обязательно использовал бы. Первый делит на 10, второй на 8, последующие, на 5.
Ищу блоки УВ, УЗ и входной трансформатор УВ к STM210. Верхние экраны от ГЗ и ГВ и крышку блока головок к STM310.

Аватара пользователя
Потапыч
Сообщения: 1493
Зарегистрирован: 13 авг 2015, 11:52
Благодарил (а): 10 раз
Поблагодарили: 7 раз

Re: Самодельные часы,разные

#145

#145 Непрочитанное сообщение Потапыч » 12 окт 2021, 19:18

Борисович писал(а):
12 окт 2021, 18:34
Ваш подарок внуку- это весьма круто.Респект
Это я года 4 назад сделал такую доску и по мере взросления, заменяю одни устройства на другие. Теперь сделал заморочки с четырьмя замками, разного вида и открывающихся в разные стороны и начал готовить к электричеству, установил индуктор от ТАИ 43, звонок с какого то польского телефона, лампочку накаливания КМ на 60В, светодиод на 60 В. Все это включил последовательно через розетку с вилкой и блоком из 4 автомобильных предохранителей, включенных последовательно. Хочу в будущем установить небольшой шаговый искатель и собрать АТС на один разряд. Конечно, удалив, скорее всего дверцы.
Ищу блоки УВ, УЗ и входной трансформатор УВ к STM210. Верхние экраны от ГЗ и ГВ и крышку блока головок к STM310.

Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#146

#146 Непрочитанное сообщение Борисович » 12 окт 2021, 19:23

Часы на реле - это круто вдвойне.РПС-ов не было,про них только в книгах встречал

Аватара пользователя
Потапыч
Сообщения: 1493
Зарегистрирован: 13 авг 2015, 11:52
Благодарил (а): 10 раз
Поблагодарили: 7 раз

Re: Самодельные часы,разные

#147

#147 Непрочитанное сообщение Потапыч » 12 окт 2021, 19:38

Я в армии разжился из ЗИП. У нас в КП был пульт третьего номера, оператор связи и у него на пульт была выведена радиосвязь, проводная со стоек уплотнения , ЗАС и обычная телефонная и он мог это все коммутировать во всевозможных комбинациях, а что бы коммутация не развалилась при пропадании напряжения, все это запоминалось на таких реле. Их там было неведомое количество. Конечно непонятна была вся эта затея, если все питалось по 0 категории, два высоковольтных ввода, 110 кВ, два дизеля по 850 л.с. горячий воздушный старт, два дизеля по 100 л.с.с аналогичным стартом, две аккумуляторные батареи на НКН450 с инверторами 380/220 В на каждую батарею на тиристорах и прямо, от каждой батареи и все автоматикой АВР. Какое пропадание напряжения, но кто мог с военными поспорить.
Ищу блоки УВ, УЗ и входной трансформатор УВ к STM210. Верхние экраны от ГЗ и ГВ и крышку блока головок к STM310.

Аватара пользователя
Alexandr
Сообщения: 5601
Зарегистрирован: 14 сен 2009, 17:30
Откуда: Молдова, Кишинев
Благодарил (а): 70 раз
Поблагодарили: 86 раз

Re: Самодельные часы,разные

#148

#148 Непрочитанное сообщение Alexandr » 14 окт 2021, 15:29

Борисович, разобрал часы. Редуктор хорошо виден, но сами блочки с перекидными пластинами заделаны в металлическом корпусе. Разбирать не рискнул, потом не соберу😊. А так, ничего особо сложного. Но сделано добротно.






Борисович
Сообщения: 204
Зарегистрирован: 13 дек 2016, 14:22
Благодарил (а): 28 раз
Поблагодарили: 40 раз

Re: Самодельные часы,разные

#149

#149 Непрочитанное сообщение Борисович » 14 окт 2021, 16:01

Alexandr писал(а):
14 окт 2021, 15:29
разобрал часы
Спасибо.Теперь конструкция понятна.Весь редуктор находится около мотора и скорее всего на часы идёт трубчатый вал ,а на минуты проходит внутри этого.И синхронно-редукторный мотор .У них наверное на 450 об/мин с шестерёнчатым редуктором ,на выходе 2 об/мин.
Кстати,у нас подобные двигатели были широко распространены в самопишущих приборах.У нас они на 375 об/мин,на выходе 2 об/мин.

Но вот подобные часы почему то у нас не выпускали

Аватара пользователя
Alexandr
Сообщения: 5601
Зарегистрирован: 14 сен 2009, 17:30
Откуда: Молдова, Кишинев
Благодарил (а): 70 раз
Поблагодарили: 86 раз

Re: Самодельные часы,разные

#150

#150 Непрочитанное сообщение Alexandr » 14 окт 2021, 17:19

Мне кажется, что выпускали. На сайте они даже промелькнули. Такие были у Брежнева. Не могу утверждать, но что-то подобное вспоминается.

Ответить
