Вернуть к жизни самодельный УНЧ

Сообщение
Автор
Rrr751
Сообщения: 904
Зарегистрирован: 11 янв 2017, 22:26
Откуда: Пенза
Благодарил (а): 7 раз
Поблагодарили: 2 раза

Вернуть к жизни самодельный УНЧ

#1

#1 Непрочитанное сообщение Rrr751 » 08 окт 2020, 21:31

Доброго времени .
Вот уже как год назад притащил чей то самодельный УНЧ .
руки дошли до него только что .
По итогу .
Один канал рабочий .
Второй мертв .
Как и что делал..
Питание на модули УНЧ подавал через резисторы в 100 Ом , в разрыв первички трансформатора лампа накаливания . , входы каналов посажены на землю ,нагрузки на выходе нет

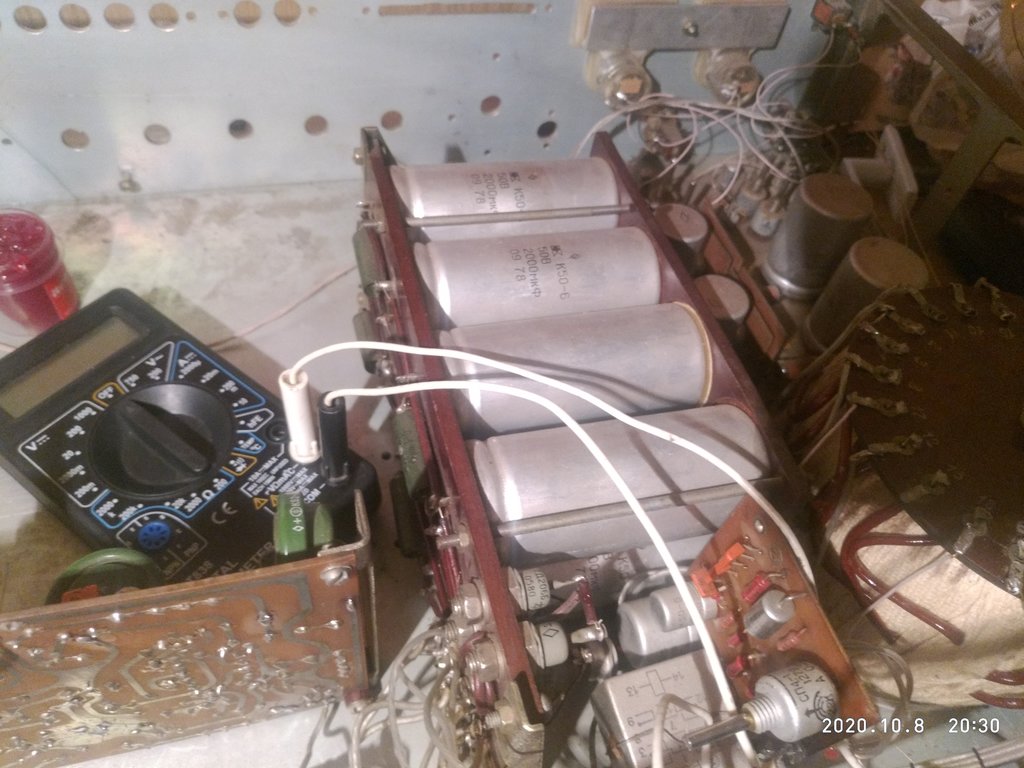

Все электролиты 80-х годов..( по питанию)
Лампа ярко вспыхнула и где то с минуту не гасла .
После того как окончательно потухла U питания живого канала составило +/-33 В , вместо очевидно положенных +/- 36 В ., постоянка на выходе составила 15 мВ, подал сигнал , прицепил нагрузку итог жив .
отключил от питания живой канал , с мыслью , что жив и второй подал на него питание ( с соблюдением тех же мер пред осторожности ) ..Но не тут то было Питание "село " почти до 0 В.
Быстро снял питание .

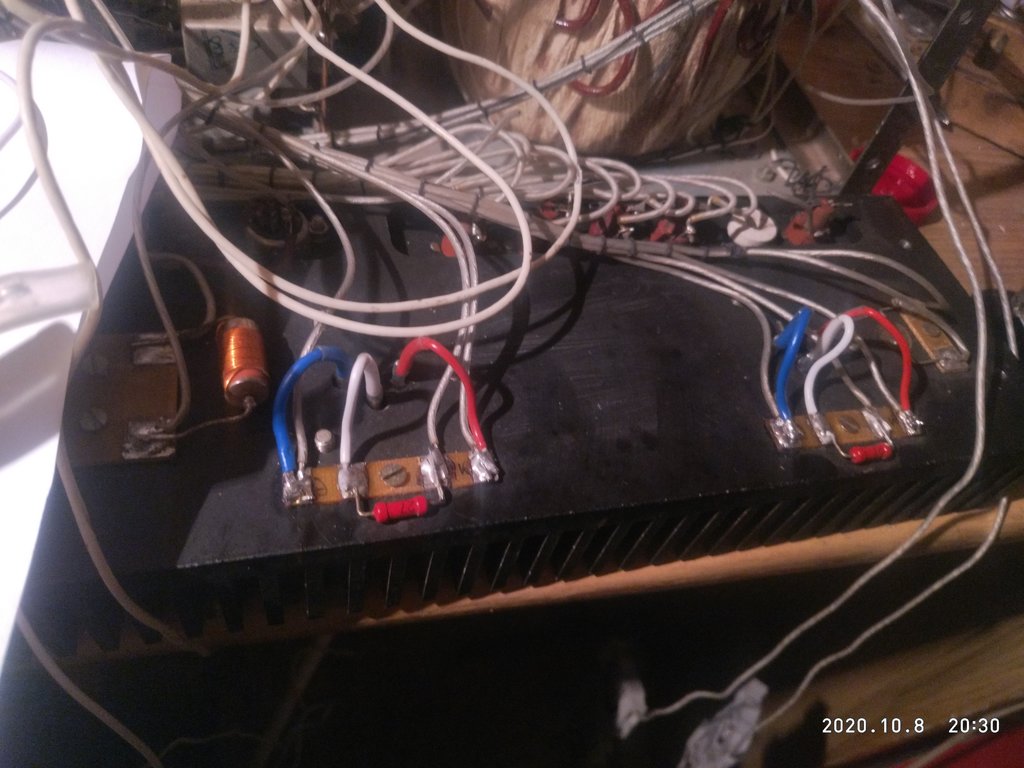

Начал прозванивать вых транзисторы . ( стояли КТ908А)
Переходы Б-К ,Б-Э звонятся должным образом . , НО Между Э и К звонится..( проверял с полным изъятием из схемы )
И так оба выходника .
Начал прозванивать полупроводники ..Отыскал никак не реагирующий на прозвонку ( во всех комбинациях бесконечность ) КТ361 .( на схеме обозначил згоревшие п/проводники найденные мной красными стрелками )
361 заменил на такой же 361 , выходников КТ908 под рукой не оказалось ..Заменил на КТ808 А , подал питание ( с теми же мерами пред осторожности )
Без нагрузки питание симметрично +/- 33 В , на выходе 1 В постоянки .. Ничего не греется .
Стоит только прицепить нагрузку ( 4 Ом ) как мгновенно просаживается отрицательное плечо питания , вместо -33 В становится -10 В , положител3ьное плечо так же +33 В .
Вот такие входные данные ..
При данной симптоматике куда в первую очередь глядеть ? Или тотально повально выпаивать все полупроводники и проверять их вне схемы ( проверку осуществлял до этого с выпайкой только тех где явно мешали переходы соседних транзисторов )
п.с.Оконечный каскад на кт908,а перед ним кт914,2т904

Аватара пользователя
FAI4
Сообщения: 12064
Зарегистрирован: 07 сен 2014, 20:33
Откуда: Брянск
Благодарил (а): 12 раз
Поблагодарили: 131 раз

Re: Вернуть к жизни самодельный УНЧ

#2

#2 Непрочитанное сообщение FAI4 » 08 окт 2020, 21:46

проверьте отсутствие возбуждения

Нагрузку правильно подключаете?
(на Общий?)
Не забывайте Закон Ома

Rrr751
Сообщения: 904
Зарегистрирован: 11 янв 2017, 22:26
Откуда: Пенза
Благодарил (а): 7 раз
Поблагодарили: 2 раза

Re: Вернуть к жизни самодельный УНЧ

#3

#3 Непрочитанное сообщение Rrr751 » 08 окт 2020, 21:51

Да , нагрузка на общем( GND по питанию . )
про возбуждение унч и методы проверки пойду читать ..

Аватара пользователя
FAI4
Сообщения: 12064
Зарегистрирован: 07 сен 2014, 20:33
Откуда: Брянск
Благодарил (а): 12 раз
Поблагодарили: 131 раз

Re: Вернуть к жизни самодельный УНЧ

#4

#4 Непрочитанное сообщение FAI4 » 08 окт 2020, 21:55

Подсоедините нагрузку например 16 Ом для начала..

Что будет?
Не забывайте Закон Ома

Rrr751
Сообщения: 904
Зарегистрирован: 11 янв 2017, 22:26
Откуда: Пенза
Благодарил (а): 7 раз
Поблагодарили: 2 раза

Re: Вернуть к жизни самодельный УНЧ

#5

#5 Непрочитанное сообщение Rrr751 » 08 окт 2020, 21:58

Завтра сделаю .

Аватара пользователя
old_hippie
Сообщения: 10368
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 125 раз
Поблагодарили: 168 раз

Re: Вернуть к жизни самодельный УНЧ

#6

#6 Непрочитанное сообщение old_hippie » 08 окт 2020, 22:08

Rrr751 писал(а): Начал прозванивать вых транзисторы . ( стояли КТ908А)
Переходы Б-К ,Б-Э звонятся должным образом . , НО Между Э и К звонится..( проверял с полным изъятием из схемы )
И так оба выходника .
Такое бывает. БЭ и БК "целые", а КЭ сквозняк.

Выкидывается сразу, вместе с раскачкой и всего до ФИ каскада включительно.

Это дешевле, чем искать, на каком каскаде оно осталось живым, выкидывая кучу транзисторов в случае ошибочной оценки.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Rrr751
Сообщения: 904
Зарегистрирован: 11 янв 2017, 22:26
Откуда: Пенза
Благодарил (а): 7 раз
Поблагодарили: 2 раза

Re: Вернуть к жизни самодельный УНЧ

#7

#7 Непрочитанное сообщение Rrr751 » 09 окт 2020, 06:15

Дык транзисторы предвых.каскада звонятся должным образом..

Аватара пользователя
old_hippie
Сообщения: 10368
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 125 раз
Поблагодарили: 168 раз

Re: Вернуть к жизни самодельный УНЧ

#8

#8 Непрочитанное сообщение old_hippie » 09 окт 2020, 07:00

Rrr751 писал(а):Дык транзисторы предвых.каскада звонятся должным образом..
В этом и опасность. Сам по себе способ проверки транзисторов с помощью карты проводимости переходов - косвенный, а уж параметры, при котором происходит это измерение - тем более.
Последний раз редактировалось old_hippie 09 окт 2020, 07:24, всего редактировалось 1 раз.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Rrr751
Сообщения: 904
Зарегистрирован: 11 янв 2017, 22:26
Откуда: Пенза
Благодарил (а): 7 раз
Поблагодарили: 2 раза

Re: Вернуть к жизни самодельный УНЧ

#9

#9 Непрочитанное сообщение Rrr751 » 09 окт 2020, 07:21

Тогда возникает вопрос),на что ходовое можно заменить диковенные кт914,2т904

Аватара пользователя
old_hippie
Сообщения: 10368
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 125 раз
Поблагодарили: 168 раз

Re: Вернуть к жизни самодельный УНЧ

#10

#10 Непрочитанное сообщение old_hippie » 09 окт 2020, 07:33

Rrr751 писал(а):Тогда возникает вопрос),на что ходовое можно заменить диковенные кт914,2т904
Банально - любой УМ чинится набором 814/815, 816/817 и 818/819.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Аватара пользователя
Самый !
Сообщения: 8426
Зарегистрирован: 18 дек 2009, 19:19
Откуда: Лен.обл. дер.Новое Девяткино
Благодарил (а): 32 раза
Поблагодарили: 76 раз
Контактная информация:

Re: Вернуть к жизни самодельный УНЧ

#11

#11 Непрочитанное сообщение Самый ! » 09 окт 2020, 12:50

А никого не смущает комлектация электролитами 76 и др. "зелёными" 71 (!) года ?
:crazy:
Электролиты в БП ещё может и не критично- раз питание в порядке, но что зелёные на платах УМ "кончились" (не керамика) - гарантирую. Возбуды- пробой переходов.
Так же следует сменить и все "мелкие" электролиты типа К50-6- ремонт скорее всего на этом и закончится, если не расковырять-не пожечь "до" этого.
Большие в БП начнуть взрываться, когда УМ войдёт в "нормальную" эксплуатацию.
Также стоит прокрутить все винтовые контакты- диоды вижу, под на 99% гайками окись.

Вот после всего этого и можно брать тестер.

Как образец, последние две строчки- http://rt20.mybb2.ru/viewtopic.php?p=2161459#p2161459 таких примеров есть ещё там

Разумность проверки электролитов по тестеру в низу, послед фото http://rt20.mybb2.ru/viewtopic.php?p=1869858#p1869858 , особо : "А ведь, при проверке были живыми (по ERS-метру)". Это "коллекция" за один неб. период в форуме.

:hi:

.
По тех. вопросам сюда: http://rt20.mybb2.ru/viewtopic.php?f=3& ... &sk=t&sd=a
Восстанавил Электроника 50У или ЭФ17, ищу 1 радиатор.

Rrr751
Сообщения: 904
Зарегистрирован: 11 янв 2017, 22:26
Откуда: Пенза
Благодарил (а): 7 раз
Поблагодарили: 2 раза

Re: Вернуть к жизни самодельный УНЧ

#12

#12 Непрочитанное сообщение Rrr751 » 09 окт 2020, 13:05

гм...Но ,слседний канал однако работает с возм.окисленными ламелями под диодным мостом и к50-6 в питании .

JohnJacob
Сообщения: 298
Зарегистрирован: 01 апр 2012, 23:58
Откуда: Крым
Поблагодарили: 4 раза
Контактная информация:

Re: Вернуть к жизни самодельный УНЧ

#13

#13 Непрочитанное сообщение JohnJacob » 09 окт 2020, 13:18

Rrr751 писал(а):...Отыскал никак не реагирующий на прозвонку ( во всех комбинациях бесконечность ) КТ361 .
( на схеме обозначил згоревшие п/проводники найденные мной красными стрелками )
361 заменил на такой же 361...
В указанной вами позиции должен быть транзистор типа КТ315.

Аватара пользователя
Самый !
Сообщения: 8426
Зарегистрирован: 18 дек 2009, 19:19
Откуда: Лен.обл. дер.Новое Девяткино
Благодарил (а): 32 раза
Поблагодарили: 76 раз
Контактная информация:

Re: Вернуть к жизни самодельный УНЧ

#14

#14 Непрочитанное сообщение Самый ! » 09 окт 2020, 13:20

Rrr751 писал(а):гм...Но ,слседний канал однако работает с возм.окисленными ламелями под диодным мостом и к50-6 в питании .
- :dash:
Удачи.
По тех. вопросам сюда: http://rt20.mybb2.ru/viewtopic.php?f=3& ... &sk=t&sd=a
Восстанавил Электроника 50У или ЭФ17, ищу 1 радиатор.

Rrr751
Сообщения: 904
Зарегистрирован: 11 янв 2017, 22:26
Откуда: Пенза
Благодарил (а): 7 раз
Поблагодарили: 2 раза

Re: Вернуть к жизни самодельный УНЧ

#15

#15 Непрочитанное сообщение Rrr751 » 09 окт 2020, 13:23

JohnJacob писал(а):
Rrr751 писал(а):...Отыскал никак не реагирующий на прозвонку ( во всех комбинациях бесконечность ) КТ361 .
( на схеме обозначил згоревшие п/проводники найденные мной красными стрелками )
361 заменил на такой же 361...
В указанной вами позиции должен быть транзистор типа КТ315.
Стоял 361... в живом канале стоит так же 361...

novosibiretc
Сообщения: 3053
Зарегистрирован: 20 дек 2012, 19:28
Откуда: Н-ск
Благодарил (а): 17 раз
Поблагодарили: 43 раза

Re: Вернуть к жизни самодельный УНЧ

#16

#16 Непрочитанное сообщение novosibiretc » 09 окт 2020, 13:33

Rrr751 писал(а):Тогда возникает вопрос),на что ходовое можно заменить диковенные кт914,2т904
КТ9115 и КТ940.

Rrr751
Сообщения: 904
Зарегистрирован: 11 янв 2017, 22:26
Откуда: Пенза
Благодарил (а): 7 раз
Поблагодарили: 2 раза

Re: Вернуть к жизни самодельный УНЧ

#17

#17 Непрочитанное сообщение Rrr751 » 09 окт 2020, 13:37

Тов.Самый,снимаю шляпу :hi: ,подкинул вместо к52-2 свежие эл/литы ...и унч стал оживать..

Аватара пользователя
Самый !
Сообщения: 8426
Зарегистрирован: 18 дек 2009, 19:19
Откуда: Лен.обл. дер.Новое Девяткино
Благодарил (а): 32 раза
Поблагодарили: 76 раз
Контактная информация:

Re: Вернуть к жизни самодельный УНЧ

#18

#18 Непрочитанное сообщение Самый ! » 09 окт 2020, 13:44

Rrr751 писал(а):Тов.Самый,снимаю шляпу :hi: ,подкинул вместо к52-2 свежие эл/литы ...и унч стал оживать..
- ну и замечательно. :yes:
И другие зелёные- "лежачие" тож замените- на К73 или китайский аналог, плёнку.

Всё, что я расписал- делается ПЕРЕД ремонтом.

Добавлю, в дальнейшем надо заменить "те" КД на КД213 или Шоттки.
Установленные щас КД не просто "теряют" питание, а ещё и дают в него помехи. Кондёры это не убирают.
КД213- поднимут питание на 1,5 в. прим. немного "дороги", но их можно найти нахаляву ; а Шотки добавят в питание до 2-3в. относительно "старых", стоят копейки.
Rrr751 писал(а):гм...Но ,слседний канал однако работает с возм.окисленными ламелями под диодным мостом и к50-6 в питании .
- небольшой перекос по питанию вызвал более глобальные проблемы в "менее исправном" канале, сами указали- что эти соседи уже РАЗНЫЕ.
По тех. вопросам сюда: http://rt20.mybb2.ru/viewtopic.php?f=3& ... &sk=t&sd=a
Восстанавил Электроника 50У или ЭФ17, ищу 1 радиатор.

Rrr751
Сообщения: 904
Зарегистрирован: 11 янв 2017, 22:26
Откуда: Пенза
Благодарил (а): 7 раз
Поблагодарили: 2 раза

Re: Вернуть к жизни самодельный УНЧ

#19

#19 Непрочитанное сообщение Rrr751 » 17 окт 2020, 11:22

Следующий вопрос..
Какой ток покоя наиболее оптимально выставить?

Аватара пользователя
old_hippie
Сообщения: 10368
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 125 раз
Поблагодарили: 168 раз

Re: Вернуть к жизни самодельный УНЧ

#20

#20 Непрочитанное сообщение old_hippie » 17 окт 2020, 11:30

Rrr751 писал(а):Следующий вопрос..
Какой ток покоя наиболее оптимально выставить?
Сложный вопрос. Проще всего - такой же, как в живом канале.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Аватара пользователя
oldmao
Сообщения: 3178
Зарегистрирован: 05 фев 2011, 15:39
Откуда: Саратовская обл.
Благодарил (а): 2 раза
Поблагодарили: 40 раз

Re: Вернуть к жизни самодельный УНЧ

#21

#21 Непрочитанное сообщение oldmao » 17 окт 2020, 11:52

Так если хотите по науке - генератор+осциллограф, прибавляем, пока не пропадёт ступенька. Я чаще всего на слух - минимальный ток, при котором на малой громкости нет слышимых хрипов. Обычно миллиампер 50...100.

Аватара пользователя
old_hippie
Сообщения: 10368
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 125 раз
Поблагодарили: 168 раз

Re: Вернуть к жизни самодельный УНЧ

#22

#22 Непрочитанное сообщение old_hippie » 17 окт 2020, 12:20

oldmao писал(а):Так если хотите по науке - генератор+осциллограф, прибавляем, пока не пропадёт ступенька. Я чаще всего на слух - минимальный ток, при котором на малой громкости нет слышимых хрипов. Обычно миллиампер 50...100.
Дык, ещё и прогреть перед этим надо, и лучше в корпусе...
По хрипам на малой громкости - годный способ, тоже таким пользуюсь. С последующей проверкой результата, по току. Если получается меньше 15-20 мА, добавляю до 30-40. Если получается сильно больше, 80-100, имеет смысл поискать неисправность. Не должен исправный усилитель при таких токах ступенить на слух.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Rrr751
Сообщения: 904
Зарегистрирован: 11 янв 2017, 22:26
Откуда: Пенза
Благодарил (а): 7 раз
Поблагодарили: 2 раза

Re: Вернуть к жизни самодельный УНЧ

#23

#23 Непрочитанное сообщение Rrr751 » 19 окт 2020, 07:55

Самый ! писал(а):
Rrr751 писал(а): .Добавлю, в дальнейшем надо заменить "те" КД на КД213 или Шоттки.
Rrr751 писал(а):
Кд213 в нашей местности стоят не совсем гуманно)
А вот MBR30100CT с схожими характеристиками подойдут?
Всего три шт.понадобится MBRок.
Диод Шоттки х2 100V 2x15A 0.85V
Или не совсем хорошая идея?

Аватара пользователя
Самый !
Сообщения: 8426
Зарегистрирован: 18 дек 2009, 19:19
Откуда: Лен.обл. дер.Новое Девяткино
Благодарил (а): 32 раза
Поблагодарили: 76 раз
Контактная информация:

Re: Вернуть к жизни самодельный УНЧ

#24

#24 Непрочитанное сообщение Самый ! » 19 окт 2020, 12:23

"Диод Шоттки х2 100V 2x15A 0.85V" - они уже соеденены. И ценник жуткий.
Надо https://www.chipdip.ru/product/sr5100-s ... er-diode-5
Смущает ток- два моста, на каждый канал свой+ кондёры поменьше уже.
Но и 5А - за уши.
У Кумир 001 - по 1,5 А в канал.
По тех. вопросам сюда: http://rt20.mybb2.ru/viewtopic.php?f=3& ... &sk=t&sd=a
Восстанавил Электроника 50У или ЭФ17, ищу 1 радиатор.

Rrr751
Сообщения: 904
Зарегистрирован: 11 янв 2017, 22:26
Откуда: Пенза
Благодарил (а): 7 раз
Поблагодарили: 2 раза

Re: Вернуть к жизни самодельный УНЧ

#25

#25 Непрочитанное сообщение Rrr751 » 10 янв 2021, 19:32

quote=old_hippie post_id=2162001 time=1602218032 user_id=8683]
Rrr751 писал(а):Тогда возникает вопрос),на что ходовое можно заменить диковенные кт914,2т904
Банально - любой УМ чинится набором 814/815, 816/817 и 818/819.
[/quote]
В качестве предвыходного каскада пара 814/815 подойдет?
Или ставить 816/817.

Аватара пользователя
old_hippie
Сообщения: 10368
Зарегистрирован: 31 июл 2012, 05:56
Откуда: СПб
Благодарил (а): 125 раз
Поблагодарили: 168 раз

Re: Вернуть к жизни самодельный УНЧ

#26

#26 Непрочитанное сообщение old_hippie » 10 янв 2021, 19:57

Rrr751 писал(а):
10 янв 2021, 19:32
Или ставить 816/817.
Если ничего другого не найти, то да.
Взять самые высоковольтные.
O.H.

Иногда, чтобы воспользоваться советом, нужно иметь не меньше ума, чем для того, чтобы его дать
Ларошфуко

Rrr751
Сообщения: 904
Зарегистрирован: 11 янв 2017, 22:26
Откуда: Пенза
Благодарил (а): 7 раз
Поблагодарили: 2 раза

Re: Вернуть к жизни самодельный УНЧ

#27

#27 Непрочитанное сообщение Rrr751 » 26 апр 2021, 22:28

Доброго времени суток .
Продолжаю " насиловать" , точнее доводить до ума данный УНЧ .
Сейчас обрел он иной корпус , темброблок и т. д . и т . п .
Полностью работоспособен .
Но , ТП пока так и не выставил)
Вопрос соб-но в том , что корректно провести замер малых сопротивлений у меня нет возм ..DT Китайские врут ...
А сопротивление надо знать точно..
Возникла мысль( на сколько она глупа?)
Что если для "выставления ТП"
В разрыв к прим . + шины питания подключить милиАмперметр ( с снятой нагрузкой и входом " в воздухе)
выставить к прим . 50-60 мА..
Затем проверить нагрев предвых . каскада и оконечного , если в холостую не греется , то ок , прицепить нагрузку , осциллограф , генератор и уже смотреть ..Есть ли там ступенька или нет..Верна ли мысль ..?Изображение

Аватара пользователя
ssmmiill
Сообщения: 1355
Зарегистрирован: 19 июн 2010, 11:44
Откуда: Минская обл.БССР
Благодарил (а): 2 раза
Поблагодарили: 22 раза

Re: Вернуть к жизни самодельный УНЧ

#28

#28 Непрочитанное сообщение ssmmiill » 01 май 2021, 19:21

Резисторы проволочные более-менее одинаковы, ток покоя легче контролировать путём контроля напряжения на этих резисторах.Изображение
Транзистор в зел.квадрате должен иметь тепловой контакт с радиатором выходных тр.
По схеме усилитель очень совершенен, кроме выходного каскада, На выходе лучше поставить комплементарную пару (с коррекцией схемы).
Андрей

Andrey Smirnov
Сообщения: 2185
Зарегистрирован: 19 дек 2013, 15:38
Откуда: Арья
Благодарил (а): 91 раз
Поблагодарили: 31 раз

Re: Вернуть к жизни самодельный УНЧ

#29

#29 Непрочитанное сообщение Andrey Smirnov » 02 май 2021, 07:23

ssmmiill писал(а):
01 май 2021, 19:21
...По схеме усилитель очень совершенен, кроме выходного каскада, На выходе лучше поставить комплементарную пару (с коррекцией схемы).
Хороший пример схемотехники, направленной на максимальные ПАРАМЕТРЫ! :) Напомню, что отличные параметры - это ещё не гарантия хорошего звука...

Oleg456
Сообщения: 1241
Зарегистрирован: 05 фев 2018, 18:25
Благодарил (а): 1 раз
Поблагодарили: 15 раз

Re: Вернуть к жизни самодельный УНЧ

#30

#30 Непрочитанное сообщение Oleg456 » 02 май 2021, 15:47

ssmmiill писал(а):
01 май 2021, 19:21
Резисторы проволочные более-менее одинаковы, ток покоя легче контролировать путём контроля напряжения на этих резисторах.Изображение
Транзистор в зел.квадрате должен иметь тепловой контакт с радиатором выходных тр.
По схеме усилитель очень совершенен, кроме выходного каскада, На выходе лучше поставить комплементарную пару (с коррекцией схемы).
Вот такой получше будет и переделки минимальные, из сборника В помощь радиолюбителю №99 стр.35 Изображение и комплементарная пара на выходе.

Solaris
Сообщения: 851
Зарегистрирован: 17 июл 2014, 19:32
Откуда: Нижний Новгород
Поблагодарили: 2 раза

Re: Вернуть к жизни самодельный УНЧ

#31

#31 Непрочитанное сообщение Solaris » 04 май 2021, 21:29

Rrr751 писал(а):
08 окт 2020, 21:31
Доброго времени .
Вот уже как год назад притащил чей то самодельный УНЧ .
руки дошли до него только что .
Чей-то. А схема не чья-то? Сами рисовали, изучая монтаж? Дело муторное. Я так без схемы "Россию-323" ремонтировал. Уверены, что нет ошибок? Кажется, сделано по мотивам схемы в "Радио", 1980, № 1.
Самый ! писал(а):
09 окт 2020, 12:50
А никого не смущает комлектация электролитами 76 и др. "зелёными" 71 (!) года ?
:crazy:
А никого не смущает ведение почти всех сильноточных цепей печатным монтажом (фольгой!)? ]:-> Сухов от этого отказался, но в широкой практике почему-то так упорно делали многие, даже в усилителях мощностью 25-50-70 Вт! В том числе и проволочные резисторы распаивали на печатке. С тем, чтобы что?
От каждого по способностям и способности каждому!
Мы учимся, чтобы жить, а не живём, чтобы учиться.
Нет людей плохих, есть ошибающиеся.

Rrr751
Сообщения: 904
Зарегистрирован: 11 янв 2017, 22:26
Откуда: Пенза
Благодарил (а): 7 раз
Поблагодарили: 2 раза

Re: Вернуть к жизни самодельный УНЧ

#32

#32 Непрочитанное сообщение Rrr751 » 06 май 2021, 09:17

Еще такой вопрос.

Ноль на выходе выставлять подбором выделенного красным кругом резистроа?Изображение

Oleg456
Сообщения: 1241
Зарегистрирован: 05 фев 2018, 18:25
Благодарил (а): 1 раз
Поблагодарили: 15 раз

Re: Вернуть к жизни самодельный УНЧ

#33

#33 Непрочитанное сообщение Oleg456 » 10 май 2021, 16:28

Да этим резистором, а подстроечным ток покоя.

Ответить
