Re: радиоточки ( продолжение)

#601

#601 Непрочитанное сообщение bluezmoon » 08 авг 2021, 15:02

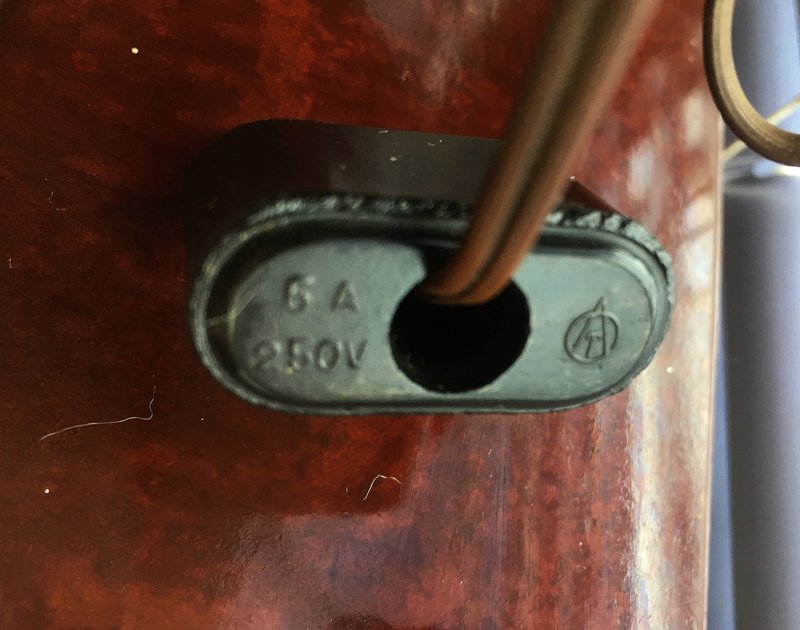

Ну и эмблему-лого на вилке пока не опознал


Л-Ленинград?

VINT
Сообщения: 518
Зарегистрирован: 18 фев 2015, 23:11
Откуда: Москва
Благодарил (а): 32 раза
Поблагодарили: 31 раз

Re: радиоточки ( продолжение)

#602

#602 Непрочитанное сообщение VINT » 10 авг 2021, 06:51

bluezmoon писал(а):
06 авг 2021, 15:31
Всё-таки он чертовски привлекателен,этот 0,25-ГД-III
Если быть точным, то эта классика называется АГ «Ока» Горьковского завода пластмассовых изделий. А вилка, скорее всего, была заменена. Эта предназначена для электросети. В абонентских громкоговорителях использовались специальные вилки с надписью «радио».

С уважением, VINT

Solaris
Сообщения: 1101
Зарегистрирован: 17 июл 2014, 19:32
Откуда: Нижний Новгород
Благодарил (а): 40 раз
Поблагодарили: 22 раза

Re: радиоточки ( продолжение)

#603

#603 Непрочитанное сообщение Solaris » 10 авг 2021, 08:48

Или "Для радио". Но на рубеже 70-х и 80-х появились специальные розетки и вилки с целью защиты АГ или ПТ от ошибочного включения в электросеть. Однако у меня сейчас работает "Донбасс-304", купленный в конце 1983 года, на котором вилку я заменил обычной сетевой, чтобы не устанавливать специальную розетку и не долбить стену. И иногда это позволяет проверить работоспособность АГ установкой малой громкости и включением в электросеть на секунду. Так можно проверять АГ только с переменным резистором и только с включением его до трансформатора. Если после (в том числе и "Оку"), может сдохнуть трансформатор.
От каждого по способностям и способности каждому!
Мы учимся, чтобы жить, а не живём, чтобы учиться.
Нет людей плохих, есть ошибающиеся.

Аватара пользователя
bluezmoon
Сообщения: 7106
Зарегистрирован: 26 фев 2016, 20:45
Откуда: Ярославская обл.
Благодарил (а): 479 раз
Поблагодарили: 133 раза

Re: радиоточки ( продолжение)

#604

#604 Непрочитанное сообщение bluezmoon » 10 авг 2021, 08:50

VINT писал(а):
10 авг 2021, 06:51
...АГ «Ока"...
Вот оно как!Задней стенки нет,поэтому я и выбрал 0,25ГД--III.Разные заводы использовали один корпус и называли по-своему.

Аватара пользователя
bluezmoon
Сообщения: 7106
Зарегистрирован: 26 фев 2016, 20:45
Откуда: Ярославская обл.
Благодарил (а): 479 раз
Поблагодарили: 133 раза

Re: радиоточки ( продолжение)

#605

#605 Непрочитанное сообщение bluezmoon » 10 авг 2021, 08:53

Работоспособность уважаемый VINT посоветовал проверять обычной Кроной.На максимальной громкости подключение к Кроне вызывает довольно громкий щелчок.

Solaris
Сообщения: 1101
Зарегистрирован: 17 июл 2014, 19:32
Откуда: Нижний Новгород
Благодарил (а): 40 раз
Поблагодарили: 22 раза

Re: радиоточки ( продолжение)

#606

#606 Непрочитанное сообщение Solaris » 10 авг 2021, 09:31

Щелчки вызывает подключение даже к одному элементу 1,5 В. Иногда прямо вилкой без дополнительных проводов, но это в зависимости от конструкции элемента. Раньше (примерно до 1982 года) были 373 "Марс", с них надо было снять картонный кожух, после чего сверху к полюсам легко можно прикасаться штырями вилки.
От каждого по способностям и способности каждому!
Мы учимся, чтобы жить, а не живём, чтобы учиться.
Нет людей плохих, есть ошибающиеся.

VINT
Сообщения: 518
Зарегистрирован: 18 фев 2015, 23:11
Откуда: Москва
Благодарил (а): 32 раза
Поблагодарили: 31 раз

Re: радиоточки ( продолжение)

#607

#607 Непрочитанное сообщение VINT » 11 авг 2021, 10:50

Solaris писал(а):
10 авг 2021, 08:48
... И иногда это позволяет проверить работоспособность АГ установкой малой громкости и включением в электросеть на секунду.
Уважаемый коллега Solaris, обратите внимание, что на всех без исключения абонентских громкоговорителях написано "В электросеть не включать!". Не нужно пропагандировать прямое и грубое нарушение предписаний завода-изготовителя! С этим шутить не стоит. Проверять работоспособность АГ в отсутствии трансляционной сети допустимо исключительно батарейками. Наиболее удобно это делать с "Кроной" потому, что она ближе к напряжению сети (15 или 30 в) и никаких кожухов с нее снимать не надо. А если в процессе теста делать точечные касания к клемам батареи и одновременно вращать ручку громкости, то можно проверить работоспособность потенциометра (будет регулироваться громкость щелчков в динамике). Батарейками 1,5 в тоже можно проверить работоспособность, но реакция динамика на такое напряжение будет очень слабой.

С уважением, VINT

Solaris
Сообщения: 1101
Зарегистрирован: 17 июл 2014, 19:32
Откуда: Нижний Новгород
Благодарил (а): 40 раз
Поблагодарили: 22 раза

Re: радиоточки ( продолжение)

#608

#608 Непрочитанное сообщение Solaris » 12 авг 2021, 01:20

Меня 11-летнего в 1982 году совместно проживающие с нами на базе отдыха попросили проверить "Обь-302", купленный в сельском магазине без радиофикации. У другого пацана в фонарике была пара этих "Марсов", а больше ничего не было, вот "Марсом" и ткнул. И такое впечатление, что это был последний год выпуска этих "Марсов", после этого выпускались "Орионы" с уплотнительным кольцом и уменьшенной вероятностью вытекания электролита. Примерно тогда же появились и специальные вилки с плоскими штырями и специальные розетки для них, а уж в каком году... А кто его знает, что там есть... (c)
От каждого по способностям и способности каждому!
Мы учимся, чтобы жить, а не живём, чтобы учиться.
Нет людей плохих, есть ошибающиеся.

Аватара пользователя
ДедФеном
Сообщения: 3736
Зарегистрирован: 26 июл 2015, 22:16
Откуда: Харьков
Благодарил (а): 450 раз
Поблагодарили: 152 раза

Re: радиоточки ( продолжение)

#609

#609 Непрочитанное сообщение ДедФеном » 12 авг 2021, 19:32

VINT писал(а):
11 авг 2021, 10:50
Проверять работоспособность АГ в отсутствии трансляционной сети допустимо исключительно батарейками.

Берётся ТВЗ от лампового приёмника , вторичной обмоткой подключается к выходу усилителя , магнитофона , компьютера , а первичкой к абонетскому громкоговорителя , получается та же радиосеть.

У меня так АГ подключен к компьютеру (УНЧ встроен в звуковую карту), провода от согласующего трансформатора идут на кухню где установлена радиорозетка , всё как положено.
Ні це не зброя це мирний механізм
І в ньом транзистори і лампи
І возростає оптімізм далеко ми пишли від мавпи...

zeton
Сообщения: 68
Зарегистрирован: 12 июл 2010, 02:09
Откуда: Великий Новгород
Благодарил (а): 2 раза
Поблагодарили: 2 раза

Re: радиоточки ( продолжение)

#610

#610 Непрочитанное сообщение zeton » 12 авг 2021, 20:19

Вероятно способ проверки АГ от одной батарейки имелся ввиду как самый простой и общедоступный.А так их множество и без трансляционной сети. Вот например уже под современную базу для схем с МК.


Аватара пользователя
Muller
Сообщения: 10332
Зарегистрирован: 10 сен 2009, 14:07
Откуда: xUSSR, хРСФСР, Тула - город оружейников
Благодарил (а): 26 раз
Поблагодарили: 37 раз
Контактная информация:

Re: радиоточки ( продолжение)

#611

#611 Непрочитанное сообщение Muller » 13 авг 2021, 14:06

Берется ещё один трансформатор из АГ и вешается вторичкой на выход чего нибудь со звуком, да хотябы того же МР3 плеера - а к его первичке уже цепляется тестируемый АГ штатным образом) Опять "изобретаем" колесо в 21 веке....
Нет, это не канифольный дымок! Это возносятся к небу души усопших электролитов :)

Аватара пользователя
bluezmoon
Сообщения: 7106
Зарегистрирован: 26 фев 2016, 20:45
Откуда: Ярославская обл.
Благодарил (а): 479 раз
Поблагодарили: 133 раза

Re: радиоточки ( продолжение)

#612

#612 Непрочитанное сообщение bluezmoon » 13 авг 2021, 17:57

ДедФеном писал(а):
12 авг 2021, 19:32
Берётся ТВЗ от лампового приёмника...
Тогда уж сразу к лампе.К гнезду Доп.Гр.Вот я Балтику проверял от ВЭФ-Аккорда


Solaris
Сообщения: 1101
Зарегистрирован: 17 июл 2014, 19:32
Откуда: Нижний Новгород
Благодарил (а): 40 раз
Поблагодарили: 22 раза

Re: радиоточки ( продолжение)

#613

#613 Непрочитанное сообщение Solaris » 14 авг 2021, 01:09

Выше написал, что проверял в 1982 году "Марсом" "Обь-302". Модель указал ошибочно, на самом деле "Обь-304". Возможно, "Обь-302" тогда уже сняли с производства. Мы купили в 1977 году, за сутки или двое до того, как я пошёл в первый класс. Но отличались они в основном внешним видом.
От каждого по способностям и способности каждому!
Мы учимся, чтобы жить, а не живём, чтобы учиться.
Нет людей плохих, есть ошибающиеся.

VINT
Сообщения: 518
Зарегистрирован: 18 фев 2015, 23:11
Откуда: Москва
Благодарил (а): 32 раза
Поблагодарили: 31 раз

Re: радиоточки ( продолжение)

#614

#614 Непрочитанное сообщение VINT » 14 авг 2021, 21:06

zeton писал(а):
12 авг 2021, 20:19
Вероятно способ проверки АГ от одной батарейки имелся ввиду как самый простой и общедоступный...
Уважаемые коллеги, ну конечно же это именно так! И ни схемы никакие собирать не нужно, ни трансформаторы искать и т.д. Простейшее, безопасное и минутное дело! Даже рабочий радиоприемник с гнездами для дополнительного громкоговорителя включать не нужно.

С уважением, VINT

Аватара пользователя
владлен
Сообщения: 3159
Зарегистрирован: 14 окт 2011, 19:46
Откуда: Кемерово
Благодарил (а): 9 раз
Поблагодарили: 15 раз

Re: радиоточки ( продолжение)

#615

#615 Непрочитанное сообщение владлен » 17 авг 2021, 08:00

Solaris писал(а):
10 авг 2021, 08:48
однако у меня сейчас работает "Донбасс-304", купленный в конце 1983 года, на котором вилку я заменил обычной сетевой.

Разумно!
И иногда это позволяет проверить работоспособность АГ установкой малой громкости и включением в электросеть на секунду.
Шикарный способ - И не только исправность АГ, так можно проверять в том числе и наличие напряжение в сетевой розетке 230В. :ROFL:

P S/ Еще есть подобные "секундные" способы диагностики - генератор или аккумулятор -- "на искру", напряжение в сети - на ощупь, батарейки - "на язык". У меня был товарищЪ, так он и напряжение в электросети "на искру проверял" - включал в розетку шнур с вилкой, а концами жил быстро "шаркал" друг об друга -яркая вспышка и разлетающиеся искры свидетельствовали о наличии "напруги" - "... напруга есть" - говорил он.

Solaris
Сообщения: 1101
Зарегистрирован: 17 июл 2014, 19:32
Откуда: Нижний Новгород
Благодарил (а): 40 раз
Поблагодарили: 22 раза

Re: радиоточки ( продолжение)

#616

#616 Непрочитанное сообщение Solaris » 17 авг 2021, 10:56

Это уже перебор. Хорошо, что обошлось без травм и пожара. Настольной или переносной лампы не нашлось, ёлочной гирлянды. Про тестеры молчу. И автоматы неисправны, если они при КЗ не вырубались, допуская пиротехнические эффекты в неограниченном объёме.
От каждого по способностям и способности каждому!
Мы учимся, чтобы жить, а не живём, чтобы учиться.
Нет людей плохих, есть ошибающиеся.

Аватара пользователя
владлен
Сообщения: 3159
Зарегистрирован: 14 окт 2011, 19:46
Откуда: Кемерово
Благодарил (а): 9 раз
Поблагодарили: 15 раз

Re: радиоточки ( продолжение)

#617

#617 Непрочитанное сообщение владлен » 17 авг 2021, 11:42

:ROFL:
Solaris писал(а):
17 авг 2021, 10:56
И автоматы неисправны, если они при КЗ не вырубались, допуская пиротехнические эффекты в неограниченном объёме.
не, исправны. Раньше в домовых этажных щитках стояли АВ, черные такие, АЕ63 что ли... Так вот у них не все модификации имели магнитный расцепитель. Только тепловой. Так что пиротехническое шоу они вполне поддерживали. Да и нормальные, с магнитной отсечкой современные АВ , например с время-токовой характеристикой С или D вам то же фейерверк обеспечат. Тот же С16А ток магнитного расцепителя под 200А, так что выбить искру успеете :ROFL:

nomo
Сообщения: 327
Зарегистрирован: 23 май 2018, 20:27
Откуда: Москва, ЮАО
Благодарил (а): 68 раз
Поблагодарили: 48 раз
Контактная информация:

Re: радиоточки ( продолжение)

#618

#618 Непрочитанное сообщение nomo » 14 сен 2021, 19:08

АГ "Дзиесма", 1971 год, Даугавпилсское предприятие ОЦ-78/3.


Аватара пользователя
grp2
Сообщения: 108
Зарегистрирован: 08 янв 2010, 19:04
Откуда: Санкт-Петербург
Поблагодарили: 1 раз
Контактная информация:

Re: радиоточки ( продолжение)

#619

#619 Непрочитанное сообщение grp2 » 14 сен 2021, 21:37

ДедФеном писал(а):
12 авг 2021, 19:32
Берётся ТВЗ от лампового приёмника , вторичной обмоткой подключается к выходу усилителя , магнитофона , компьютера , а первичкой к абонетскому громкоговорителя , получается та же радиосеть.

У меня так АГ подключен к компьютеру (УНЧ встроен в звуковую карту), провода от согласующего трансформатора идут на кухню где установлена радиорозетка , всё как положено.
Это уже трансляционный усилитель выходит! Для хорошей его работы трансформатор надо подобрать исходя из мощности усилителя (а значит и его выходного напряжения), чтобы напряжение на выходе было 15, 30, 120, 240в (для бытового применения 15 или 30). От мощности в итоге зависит количество радиоточек в качестве нагрузки (мощность одной от 0.125 до 0.25, реже 0.5вт). Надо будет еще принять меры по защите выходных транзисторов (К-Э) диодами, от последствий работы на нагрузку в виде трансформатора.
http://b.radikal.ru/b05/2109/32/772444fdd431.gif
Это пример с Радиотехникой-101 - у него выходное напряжение 9...10в, значит повышать надо в 3 раза. Количество радиоточек в нагрузке может быть примерно 80 штук!! (я не пропагандирую вещание по имеющимся в доме сетям - это уже другая тема, не совсем легальная, но может сие пригодится при создании офисного оповещения и проч.)
В случае с ламповыми усилителями - чтобы не ставить после понижающего выходного трансформатора еще один повышающий - пересчитываются параметры вторичной обмотки выходного так, чтобы получить указанное напряжение (это действующие значения 15 или 30в - а не амплитуда). Но цепи ООС подключаются отдельно, и выход должен быть изолирован от общего провода/корпуса усилителя, или в крайнем случае зануляется средняя точка обмотки, чтоб выход был симметричным.
http://d.radikal.ru/d10/2109/e6/a1235ed8c9ba.png - вариант замены трансформатора в радиоле Урал-112, на ТАН-1 или ТАН13. Напряжение на аноде составляет 102в. При использовании первичной обмотки ТАНа на 220в, вторичными будут являться - последовательно (две по две) которые по 28в - для выхода "30в" (реально будет 26...27в), и последовательно которые по 6.3 - для выхода на обычный динамик (реально будет 5.5...6в). Мощность трансформатора и его напряжения больше в 2.2 раза, чтобы уменьшить воздействие постоянного анодного тока порядка 30ма

Что за звуковые карты с усилителем? Я не встречал таких.
Muller писал(а):
13 авг 2021, 14:06
Берется ещё один трансформатор из АГ и вешается вторичкой на выход чего нибудь со звуком, да хотябы того же МР3 плеера - а к его первичке уже цепляется тестируемый АГ штатным образом) Опять "изобретаем" колесо в 21 веке....
МР3 плееров с усилителем я тоже ни разу не видел, не считая выходов на наушники.

Справка на трансформаторы ТН, ТА, ТАН, ТПП - http://www.edu-4.narod.ru/index44.htm

Аватара пользователя
oldmao
Сообщения: 4542
Зарегистрирован: 05 фев 2011, 15:39
Откуда: Саратовская обл.
Благодарил (а): 16 раз
Поблагодарили: 113 раз

Re: радиоточки ( продолжение)

#620

#620 Непрочитанное сообщение oldmao » 15 сен 2021, 05:05

grp2 писал(а):
14 сен 2021, 21:37
Что за звуковые карты с усилителем?
Да ещё лет 10 тому назад было полно с TEA2025 и аналогичными на борту. Сейчас все компьютерные колонки активные, поэтому нужда в таких картах отпала.

Аватара пользователя
grp2
Сообщения: 108
Зарегистрирован: 08 янв 2010, 19:04
Откуда: Санкт-Петербург
Поблагодарили: 1 раз
Контактная информация:

Re: радиоточки ( продолжение)

#621

#621 Непрочитанное сообщение grp2 » 15 сен 2021, 05:29

А какая мощность от них была?

Аватара пользователя
oldmao
Сообщения: 4542
Зарегистрирован: 05 фев 2011, 15:39
Откуда: Саратовская обл.
Благодарил (а): 16 раз
Поблагодарили: 113 раз

Re: радиоточки ( продолжение)

#622

#622 Непрочитанное сообщение oldmao » 15 сен 2021, 09:19

Не более 3 Вт на канал, но колонки от электрофона Лидер-206-стерео орали громко :)

Аватара пользователя
ДедФеном
Сообщения: 3736
Зарегистрирован: 26 июл 2015, 22:16
Откуда: Харьков
Благодарил (а): 450 раз
Поблагодарили: 152 раза

Re: радиоточки ( продолжение)

#623

#623 Непрочитанное сообщение ДедФеном » 15 сен 2021, 11:18

oldmao писал(а):
15 сен 2021, 05:05
Да ещё лет 10 тому назад было полно с TEA2025 и аналогичными на борту. Сейчас все компьютерные колонки активные, поэтому нужда в таких картах отпала.
Из магазинов они исчезли году наверно 2005...

У меня Ямаха такая стоит на втором компе , работает на ТВ-3Ш , провода идут на кухню где стоит радиорозетка и висит "радиоточка" , транслируется интернет радио.



Кстати ISAшные звуковухи сколько я их видел все были с усилителем , попадались даже совсем древние с потенциометром громкости на борту.
Ні це не зброя це мирний механізм
І в ньом транзистори і лампи
І возростає оптімізм далеко ми пишли від мавпи...

Аватара пользователя
grp2
Сообщения: 108
Зарегистрирован: 08 янв 2010, 19:04
Откуда: Санкт-Петербург
Поблагодарили: 1 раз
Контактная информация:

Re: радиоточки ( продолжение)

#624

#624 Непрочитанное сообщение grp2 » 16 сен 2021, 07:21

ISA разъемов нету в компах наверно лет 20!

Аватара пользователя
oldmao
Сообщения: 4542
Зарегистрирован: 05 фев 2011, 15:39
Откуда: Саратовская обл.
Благодарил (а): 16 раз
Поблагодарили: 113 раз

Re: радиоточки ( продолжение)

#625

#625 Непрочитанное сообщение oldmao » 16 сен 2021, 07:48

ДедФеном писал(а):
15 сен 2021, 11:18
Из магазинов они исчезли году наверно 2005...
В 2011 покупал знакомому компьютер, сразу же купили и карточку с УНЧ, у него колонки от дохлого музыкального центра оставались. Карточка PCI, но не 2.1/5.1/7.1, а просто стерео.

Аватара пользователя
grp2
Сообщения: 108
Зарегистрирован: 08 янв 2010, 19:04
Откуда: Санкт-Петербург
Поблагодарили: 1 раз
Контактная информация:

Re: радиоточки ( продолжение)

#626

#626 Непрочитанное сообщение grp2 » 16 сен 2021, 12:37

У меня C-Media-8738, без усилителя, PCI, вроде 4.0

Аватара пользователя
ДедФеном
Сообщения: 3736
Зарегистрирован: 26 июл 2015, 22:16
Откуда: Харьков
Благодарил (а): 450 раз
Поблагодарили: 152 раза

Re: радиоточки ( продолжение)

#627

#627 Непрочитанное сообщение ДедФеном » 16 сен 2021, 12:43

Возможно я немного ошибаюсь , но в 2011-2012 годах неприпомню в магазинах звуковух с усилителем - были либо полные обрезки , либо очень дорогие карты с множеством входов/выходов , зато с компов 90х начала 00х я такие звуковухи очень часто снимал.
Ні це не зброя це мирний механізм
І в ньом транзистори і лампи
І возростає оптімізм далеко ми пишли від мавпи...

Аватара пользователя
oldmao
Сообщения: 4542
Зарегистрирован: 05 фев 2011, 15:39
Откуда: Саратовская обл.
Благодарил (а): 16 раз
Поблагодарили: 113 раз

Re: радиоточки ( продолжение)

#628

#628 Непрочитанное сообщение oldmao » 16 сен 2021, 13:03

Это был не сетевой магазин, готовых системников они не продавали, а собирали при клиенте из выбранных комплектующих. Возможно, карточка была из старых запасов. И выбор комплектухи у них был ОЧЕНЬ богатый. Собственно именно этим мне магазинчик и нравился - выбрал по обзорам совместимые компоненты нужной производительности, тебе тут же соберут и проверят. Ни разу не было, чтобы у них чего-то не нашлось, хоть самого современного, хоть устаревшего. И цены разумные, за сборку всего 500 рублей накидывали. К сожалению, кризис 2014-го магазин не пережил...

Аватара пользователя
ДедФеном
Сообщения: 3736
Зарегистрирован: 26 июл 2015, 22:16
Откуда: Харьков
Благодарил (а): 450 раз
Поблагодарили: 152 раза

Re: радиоточки ( продолжение)

#629

#629 Непрочитанное сообщение ДедФеном » 16 сен 2021, 13:09

Я сужу по интернет магазинам компьютерных комплектующих тех лет.
Ні це не зброя це мирний механізм
І в ньом транзистори і лампи
І возростає оптімізм далеко ми пишли від мавпи...

Аватара пользователя
grp2
Сообщения: 108
Зарегистрирован: 08 янв 2010, 19:04
Откуда: Санкт-Петербург
Поблагодарили: 1 раз
Контактная информация:

Re: радиоточки ( продолжение)

#630

#630 Непрочитанное сообщение grp2 » 16 сен 2021, 13:11

У нас на Юноне подобная движуха с железом и со сборкой.

Ответить
