miha3155215 писал(а):Измерительная лента есть по стандарту NAB (0дб=250нВб). По ней настраивал Э-004, там как раз то самое условие

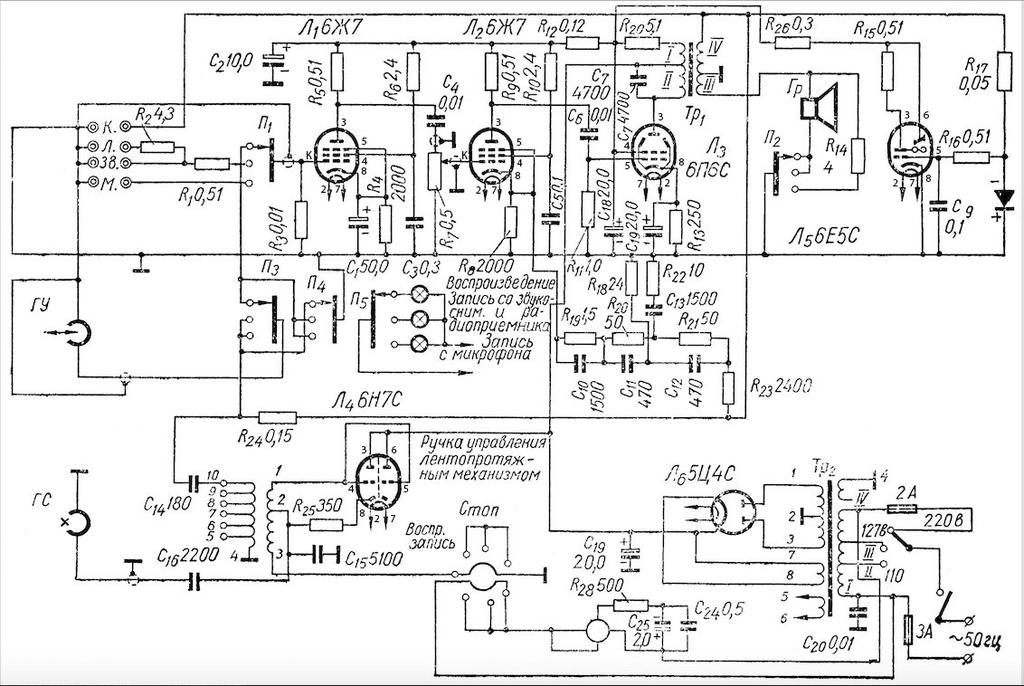

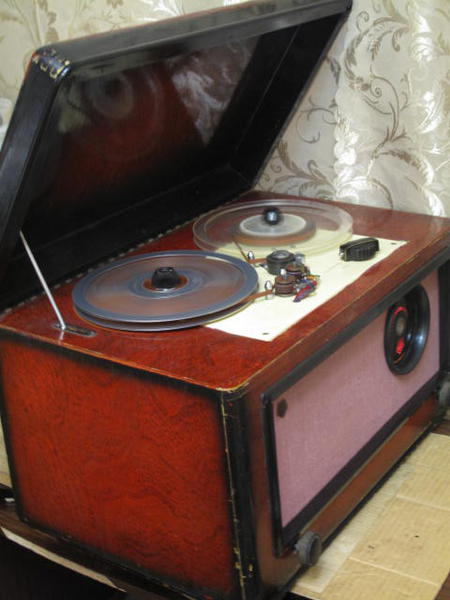

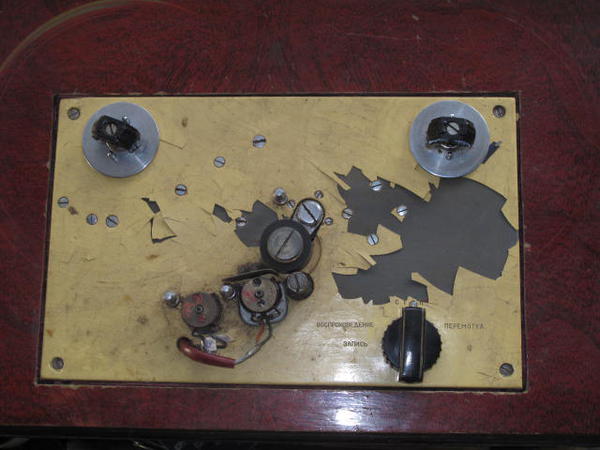

Только к ней инструкция по ремонту есть, где подробно описан процесс, а к "Днепру" ничего нет окромя схемы.
Процесс везде одинаковый, хоть схемы и разные. Ставите на один стол слева Днепр, справа от него на точно таком же уровне (по стойкам для ленты) - настроенную Электронику. Заправляете на Днепр левую катушку с чистой лентой для записи (именно с той самой лентой, на которой потом планируете писать!) и выпускаете ленту из-под прижимного ролика вправо, мимо приёмного подкатушечника сразу на левый обводной (можно вместе с качающимся) ролик Электроники, далее в её блок головок и на правую пустую катушку. Если надо будет между магнитофонами перевернуть ленту рабочим слоем в другую сторону, то не бойтесь, переворачивайте. Подаёте с генератора (можно и с компьютера) килогерцовый синус на вход Днепра и включаете одновременно Днепр на запись, а Электронику на воспроизведение в надежде на то, что Днепр будет несколько занижать скорость. Если не будет, то ослабьте прижим его прижимного ролика так, чтобы не было петли ленты между магнитофонами. Как только натяжение ленты между ними стабилизируется, а записанный сигнал дойдёт до головки воспроизведения Электроники, можно начинать и настройки. Тут первым делом хорошо бы подобрать С14 до получения максимальной отдачи на этом килогерце (отдачу смотреть по индикатору Электроники, подобрав уровень записи на Днепре так, чтобы сигнал находился где-то возле нуля индикатора), можно даже временно включить туда КПЕ на 200-250 пф от какого-нибудь радиоприёмника или подстроечный КПК на 10-100 и в параллель ему что-нибудь такое на 130-150 пф. Вторым делом, когда этот максимум (а он там не очень острый, довольно туповатый) будет найден, то выставляете уровень записи на Днепре так, чтобы сигнал по индикатору Электроники встал ровно в 0. Вот теперь можно даже остановить ленту и подобрать R17 так, чтобы лепестки 6Е5С сошлись, но не перехлестнулись. Конечно, R17 тоже удобно заранее поставить переменный или подстроечный килоом этак на 100-200, вплоть до того, что подстроечный можно там так и оставить, если не беспокоит аутентичность. Ну и и не забывайте, что от момента кручения уровня записи или С14 до момента изменения сигнала на индикаторе будет несколько секунд на прохождение ленты от ГУ Днепра до ГВ Электроники. Поскольку Днепр пишет сразу на всю ширину ленты, то оба канала индикатора должны показывать одно и то же. Если они будут показывать по-разному, то берите то, что нравится: либо показания левого, либо правого, либо среднее между ними, ибо это означает суммарную погрешность как головки записи, так и неравномерности полива ленты, так и неточности коэффициента усиления каналов УВ Электроники, да и некоторую ошибку в настройке её индикаторов. С учётом того, что Днепр особой стабильностью при колебаниях сетевого напряжения похвастаться не может, калибровать его точнее Электроники смысла не вижу. Какое напряжение получится на контрольном выходе Днепра при воспроизведении (а оно наверняка будет не такое, как при записи!), абсолютно без разницы. На АЧХ тоже не надо заморачиваться, она там совсем нестандартная. Если есть энтузиазм, то С14 можно подстроить не по максимуму на килогерце, а по минимуму 3-й гармоники на нём же, но для этого надо иметь искажометр, а результат (более чистые записи) на таком аппарате вряд ли кто заметит, а АЧХ, которая и так не фонтан, получит ещё больший завал на верхах. Вот, собственно, и всё.

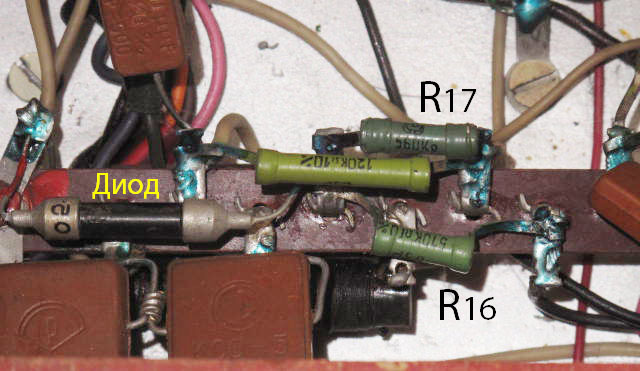

Впрочем, можно ещё смотать ленту обратно, вернуть прижим ролика в Днепре и записать с уже установленным уровнем записи протяжённый кусок ленты, после чего перемотать назад и воспроизвести его, подобрав положение ручки громкости (она же "Уровень записи") так, чтобы лепестки снова сошлись и поставить маркером против клювика на шкале риску для понта: в этом положении регулятора громкости уровень сигнала на контрольном выходе при воспроизведении будет равен уровню сигнала при записи. Но это только в том случае, если R24 не слишком велик. Если велик, то даже вывернутой вправо до упора громкости не хватит.
