Собссно вопрос в следующем:как снять магнитофонную панель на данном аппарате?



Не смог подобраться ни сбоку со стороны ЭПУ,ни сзади,ни снизу.
Возможно там каки-нить защёлки?Хотя,судя по году разработки,сильно сомневаюсь в этом.

Она изнутри выкручивается , сначала открутите болты которые держат верхнюю панель с эпу.

SHURIKS писал(а):Она изнутри выкручивается , сначала открутите болты которые держат верхнюю панель с эпу.

Я снимал ЭПУ,снимал пластмасску,на которой ЭПУ лежит,но болтьев,которые держат магпанель что-то не увидел.

bluezmoon писал(а):

SHURIKS писал(а):Она изнутри выкручивается , сначала открутите болты которые держат верхнюю панель с эпу.

Я снимал ЭПУ,снимал пластмасску,на которой ЭПУ лежит,но болтьев,которые держат магпанель что-то не увидел.

Насколько помню, там выкручиваются два самореза в районе индикаторов, потом вся панель сдвигается вперед и снимается.

old_hippie писал(а): Насколько помню, там выкручиваются два самореза в районе индикаторов, потом вся панель сдвигается вперед и снимается.

Вот это похоже ближе к телу А саморезы вероятно под крышечкой индикаторов?Ибо она существует отдельной конструкцией.Как бы её снять без ущерба? Вероятно надо как-то надавить слегонца

Сколько уже переломано всяких зацепочек-крючочков,блин

bluezmoon писал(а):

old_hippie писал(а): Насколько помню, там выкручиваются два самореза в районе индикаторов, потом вся панель сдвигается вперед и снимается.

Вот это похоже ближе к телу А саморезы вероятно под крышечкой индикаторов?Ибо она существует отдельной конструкцией.Как бы её снять без ущерба? Вероятно надо как-то надавить слегонца

Сколько уже переломано всяких зацепочек-крючочков,блин

Освежил память по фотографиям из муэея - все же склероз. Винты со стороны клавиш. Откручиваются снизу.

old_hippie писал(а):...
Освежил память по фотографиям из муэея - все же склероз. Винты со стороны клавиш. Откручиваются снизу.

Слазал тоже туда же Обнаружил втулку-гайку в пластике в районе под клавишами.Вероятно с друегой стороны тоже такая есть.Надоть глянуть.Опять,блин отворачивать десятка два винтов,чтоб снять подвальную фанерную(наверно 8мм(!)) панель

bluezmoon Нижнее шасси раскручивать не надо ,скиньте фотки снизу панели магнитофона. Такой аппарат ковырял лет десять назад ,мог что-то забыть.

SHURIKS писал(а):...скиньте фотки снизу панели магнитофона. ...

Упущение с моей стороны,однако,не сфотал подвал,когда разбирал В музее смотрел.
Сейчас с собакиным до гаража добреду,могет что и прояснится.

Прояснилось.Но не всё.Короче,маловато будет.
После демонтажа ЭПУ вместе с держалкой-обрамлением увидел вот этот винт



Также увидел,что крышечка индикаторов может сниматься,как и грил old_hippie.
Винтиков оказалося два.Один под пломбой RRR,впрочем,как и всё здесь.Было,блин



Но радость была недолга Откручивание винтьев ничего не дало.
Открутил винты под клавишами,поднял панель управления и настройки.
Тама винтик какой-то проглядывает,но не то всё.



Надо по-ходу сниамть боковые пластмассовые крышки.Там вероятно защёлки.
Пластик за боле чем тридцать годов потерял пластичность.Нах его трогать.Наверно на этом и закончу.
Затевалось всё для прохвилактики ЛПМ.Тянул ленту,да пока возился,гонял тудэма-судэма кассету-тянуть перестал.
Правда,один канал звучит тихо,как из подвала.
Короче,хз.Затуп.Пару дней беру паузу-уехиваю.Там могет мысля умная возникнет.

А крышка с индикаторами тоже на защёлках?

Starlight писал(а):А крышка с индикаторами тоже на защёлках?

Да,там сзади защёлка.

bluezmoon писал(а): Винтиков оказалося два.Один под пломбой RRR,впрочем,как и всё здесь.Было,блин



Но радость была недолга Откручивание винтьев ничего не дало.

Дык, а подвигать теперь панель вперед-назад? Задняя часть с индикаторами приподнимается?

old_hippie писал(а): Дык, а подвигать теперь панель вперед-назад? Задняя часть с индикаторами приподнимается?

Сидит весьма жёстко,включая заднюю часть.Там ухи мешают поднять.Если б можно было поднять задок,то вопрос бы,думаю,решился.
Заглянул в музей.Там задняя часть без ушей.Значит они как-то снимаются.Будем поглядеть.Со временем туго.

Запечатываю обратно Ибо свет в конце тоннеля не появился,а вот надобность в дальнейшем разборе по-ходу отпала.Смазка бы,конечно,не помешала,но через пять-семь минут пробега тянуть перестаёт и крутит на нормальной педараче.А проблема с различным звучанием,а точнее незвучанием каналов,похоже в темброблоке.

Кстати открывается не просто,а очень просто Только нужно найти два хитрых болтика снизу и верхняя панель легко откидывается открывая доступ практически ко всему Эти болтики снизу и по обеим краям Мелодии спереди почти сразу и перед нижней деревяшкой. Вот показать могу,а сказать после 30 лет уже уж извините. Удачи!

sacha-7 писал(а):...Удачи!

Спс!
Хорошо,ещё раз взгляну,ибо пока не запечатал-с темброблоком надо разобраться.

sacha-7,нет там снизу ничего.Там плата приёмника стоит,она мешает каким-либо действиям с магнитофонной панелью.



А винтики похоже я обнаружил.



Надо снимать фальш-панель.Вот здесь я,пожалуй,приторможу,ибо переломал уже достаточно разнообразных защёлок и замков Т.е. всего четыре винта.Те,которые выше показал и эти.ЭПУ снимать не надо и ваще ничего не надо разбирать.Только снять панель.А вот каким образом?

Блинн!Концепция опять поменялася!
Та теория,что выше,в корне не верна ,панель не на защёлках,а на винтах.

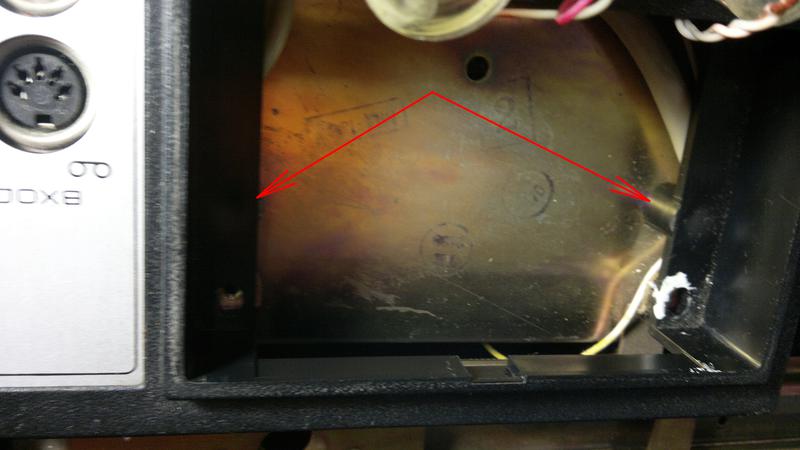

Ещё раз взглянул.У болтьев из предпоста головки внутрь,а не вверх,а ещё два винта вот




А так как к ним можно подобраться только сняв плату приёмника,а тот в свою очередь можно снять только сняв магнитофонную панель,то имеем некий парадокс
Короче,теории меняются,результат неизменный-топтание на месте.

bluezmoon
Значица не те болтики... Дожна открыться вся верхняя панель с ЭПУ и матафоном И ко всему будет доступ

sacha-7 писал(а):bluezmoon
Значица не те болтики...

Здесь уже уместна бессмертная фраза Юрий Владимирыча,про халатик с перламутровыми пуговицами
"Будем искать!"
sacha-7,уже самому стало интересно добить этого гада,блинн!

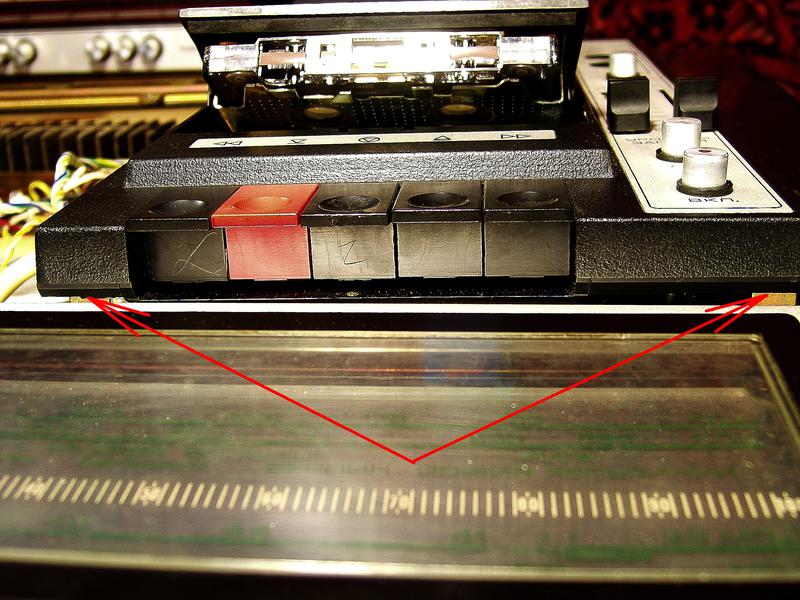

Закрываю тему. Магнитофон крепится на раме, которая как и передняя панель откидывается вверх. Два винта находятся под передней панелью. Если поднять её, то справа и слева видны эти винты.

Egik66,спасибо,хотя уж пять лет,как разобрались с этим.
