Никто не встраивал в вэф 232 укв? Место под стандартный блок укв есть. Схема вроде как у 252. Глубоко пока не изучал, хочу поинтересоваться может кто делал.

Тракт ПЧ ЧМ отсутствует, поэтому модифицировать установкой платы от китайского приемника на место укв блока.
А меня интересует для чего предусмотрены индикаторы из 4х светодиодов?

v0f41k писал(а):...
А меня интересует для чего предусмотрены индикаторы из 4х светодиодов?

По-ходу,когда от БП работает.Правда у мне почему-то третий не горит.

bluezmoon писал(а):

v0f41k писал(а):...
А меня интересует для чего предусмотрены индикаторы из 4х светодиодов?

По-ходу,когда от БП работает.Правда у мне почему-то третий не горит.

Начальник
Проще будет у Талгата планку с полным УКВ трактом купить и установить в барабан ПД, мне так кажется.
Это не реклама, а попытка посоветовать коллеге одно из возможных решений вопроса.

Атавизм эти светодиоды.Лишнее 40ма потребление для батареек и минимум информативности,потому-что их не видно в нормальном положении приёмника.
Обычный маркетинг-реклама для завлекалова и премия для еврея-изобретателя этого необходимого чудо-индикатора.На дв\св ещё прокатит при мегаватных мощах передатчиков и всегда устойчивом приёме в любое время суток,для кв совершенно бесполезен из-за наличия всегда присутствующих замираний и неустойчивости сигналов

2vlad,спасибо за инфу!

я извлёк из закромов найденные ранее останки 232 спидолы и думаю стоит ли использовать индикатор от неё для vef 214.

Ремор писал(а):Ремор

...я в своей СПИДОЛЕ 232 перебрал индикатор по этой схеме - работает хорошо и экономично.
...добавлю пару слов - плату не травил а просто прорезал и светодиоды применил китайские цветные Ф3мм - это на мой взгляд более информативно.

А нужно ли это сегодня в городе и обжитых деревнях с технологическими благами ?Один гул и пиликанье на диапазонах без нормальной наружной антенны,забивающие полезный сигнал.По чему ориентировать этот индикатор?

Это просто удовольствие сделать, что то своими руками, чтобы голова отдохнула от рабочего дня .Для слушать, он тоже годится когда все спят ...или свет отключали после развода с Украиной, а вообще эти вещи скорее ностальгия по прошлому и чему то хорошему что осталось там. По честному слушать сейчас особо нечего нигде как и смотреть - везде одни и те же рожи реклама, грязь и плоский юмор ,от которого несет подворотней.

Юрий с последним предложением с Вами полностью согласен.

юрий57
Я бы еще вот что добавил: 232-й аппарат отличный полигон для проведения различных "опытов" - места много, акустика отличная, сиди и "улучшай" до бесконечности! Хочешь - УКВ туда впендюрь, а хочешь - ну что захочешь то и твори и никто тебе и слова не скажет!

2vlad писал(а):юрий57
Я бы еще вот что добавил: 232-й аппарат отличный полигон для проведения различных "опытов" - места много, акустика отличная, сиди и "улучшай" до бесконечности! Хочешь - УКВ туда впендюрь, а хочешь - ну что захочешь то и твори и никто тебе и слова не скажет!

...я тоже считаю Спидолу 232 одним из лучших приемников произведенных в то время в Союзе и чутье и конструктив и качество - все на высоком уровне и дорабатывать можно многие мелочи - я в своём перемотал МА качественным литцендратом, индикатор переделал, подсветка на светодиодных лампочках почти не отличимых от ЛН - диоды в детекторе заменил электролиты К53-14 и конвертики заменил на зеленые - на выходные транзисторы одел радиаторы/купил со сгоревшими/, отстроил тракт индивидуально по ГСС - это лишь то что вспомнилось сразу на вскидку...тч было бы желание и настроение .

юрий57
ЛЭЛО уже в Симферополе, может быть, еще разок перемотаете катушки на МА? Шучу, конечно же...

2vlad писал(а):юрий57
ЛЭЛО уже в Симферополе, может быть, еще разок перемотаете катушки на МА? Шучу, конечно же...

...это уже для лампового батарейного СВ регена в Спидоле ЛЕШО10х0,07...на блошином в Евпатории кусок бонусом отдали в прошлое лето.

Господа, а есть в теме кто живой?

В общем, тут такое дело...

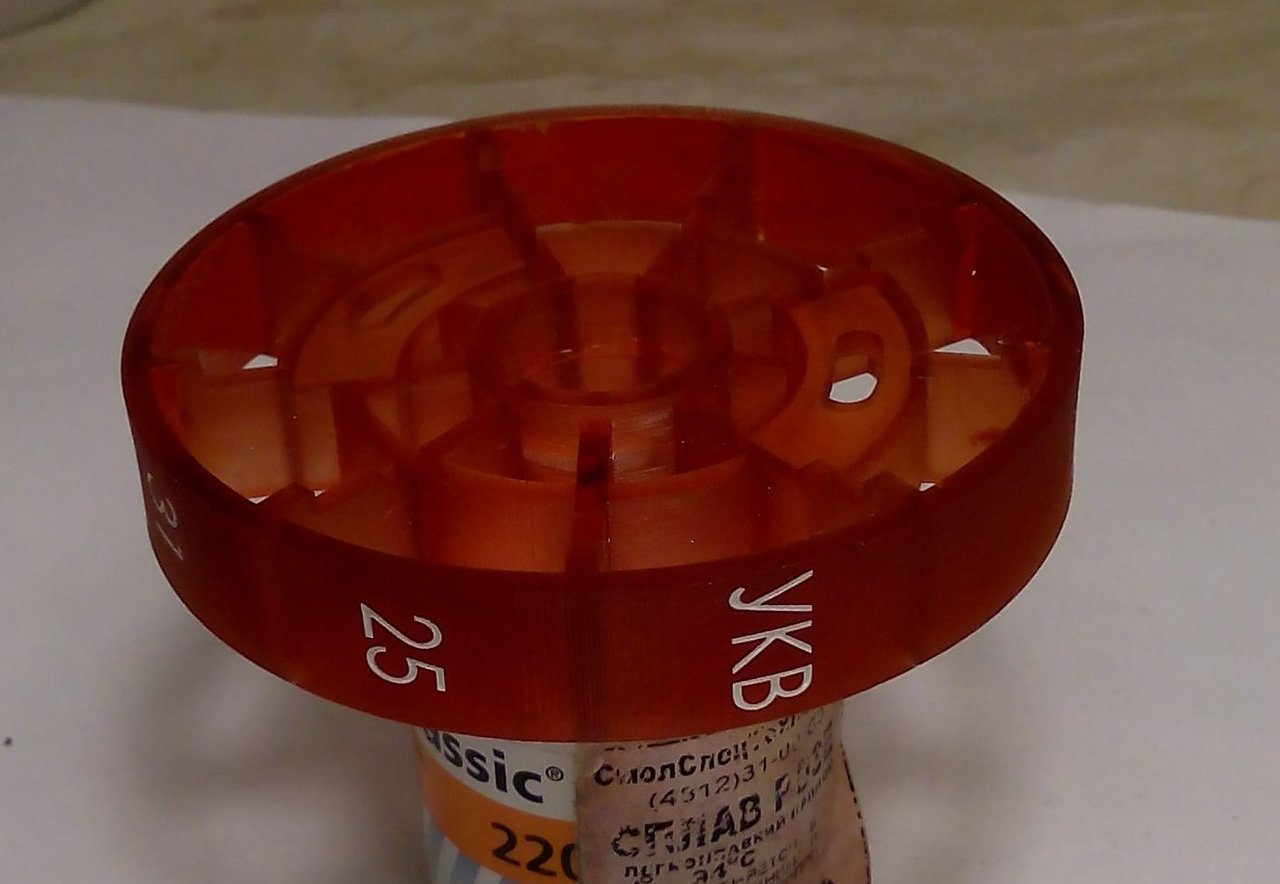

Товарищ попросил сделать ему УКВ в Спидолу-230. Я успешно сделал, и че-то решил заодно барабан переключателя диаппазонов "привести к общему знаменателю". В итоге у меня образовался лишний самодельный барабан, на котором я экспериментировал. Че-то выкидывать жалко, мобыть надо кому? Нахожусь в Питере.
От штатного отличается: наличием буковок УКВ. Кроме того, ДВ и СВ я поменял местами, чтоб "от длинного к короткому", надо будет планки в барабане тоже местами поменять. Изнутри секции подкрашены, краска немного разного цвета- я подбирал под свой вкус, она акриловая и смывается ацетоном, перекрасите потом. Пластик к растворителям нечувствительный.
Если кому нужны 3Д-модели этой фигни, то пишите. Отрисовано в солидворксе, могу сохранить в STL. Есть еще "вторая версия" барабана, где в пустой девятой секции значок блютуса. На заказ не печатаю- не интересно.
