AUDES - восстановление

[пришелец]

Прикупил примерно года полтора назад эти хорошие акустики, динамики давно поменял, хорошо звучат (с Корвет - 004), теперь решил наконец заняться корпусом.
По деревяшкам я не силён, так что есть несколько вопросов.

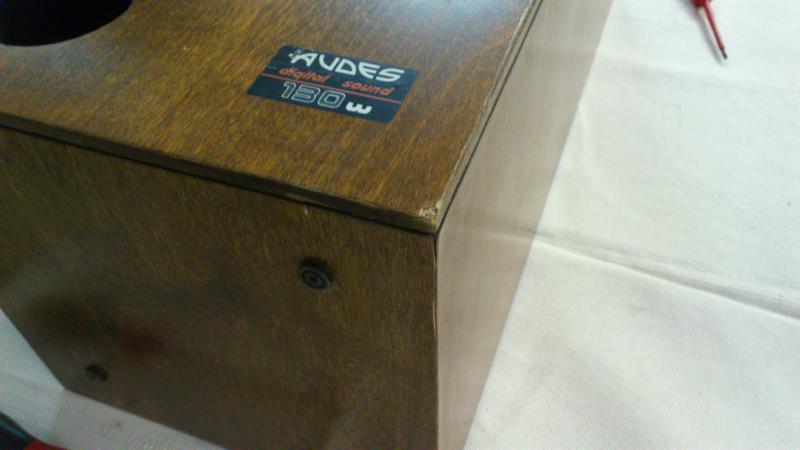

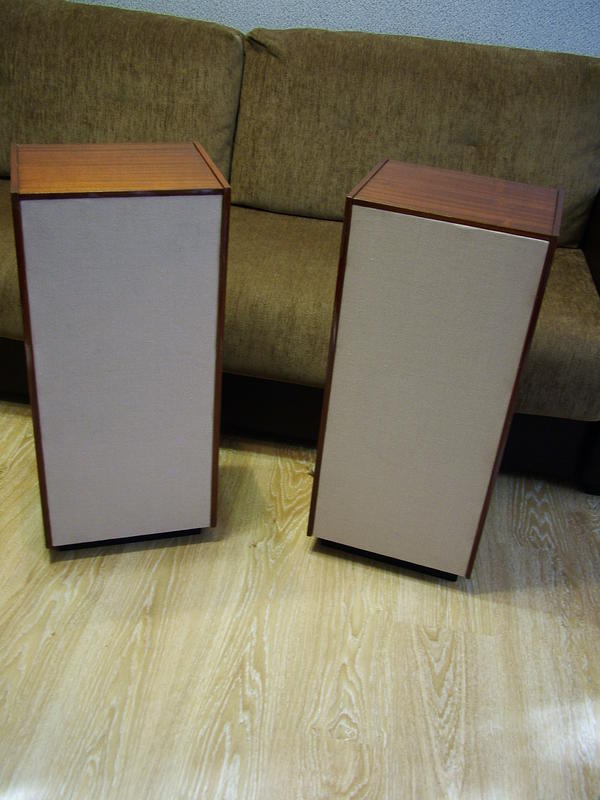

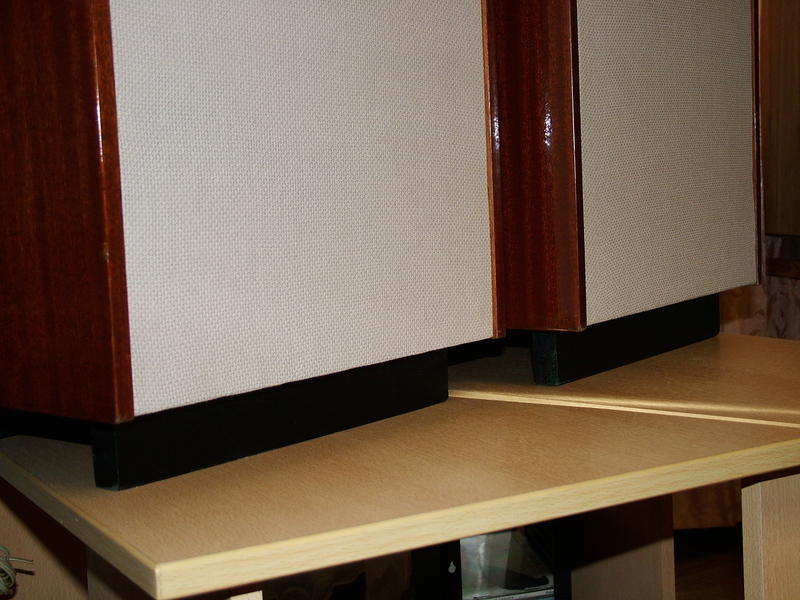

Достались они мне в таком виде:

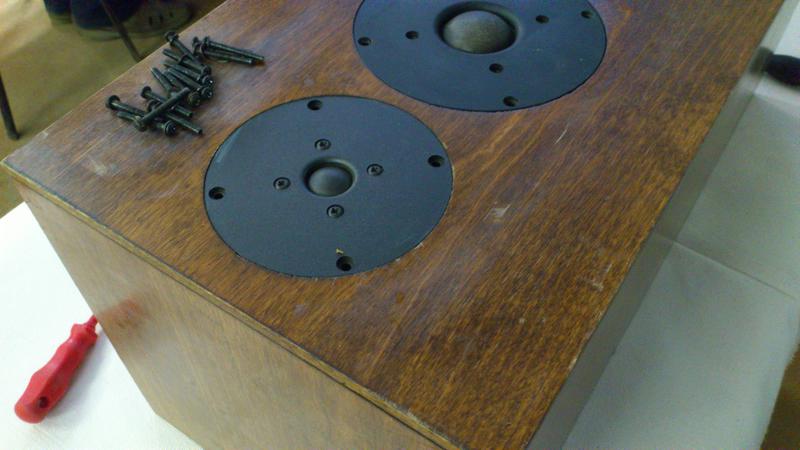

Конструкция корпуса: Ящик ДСП, оклеен декоративной плёнкой, сидит очень хорошо, лицо из фанеры. Хотелось бы мне их покрасить в матовый чёрный цвет, шайбы ВЧ и СЧ головок, кольцо НЧ головки - в тёмно серый цвет. С покраской пластика всё понятно, а вот с ящиками...

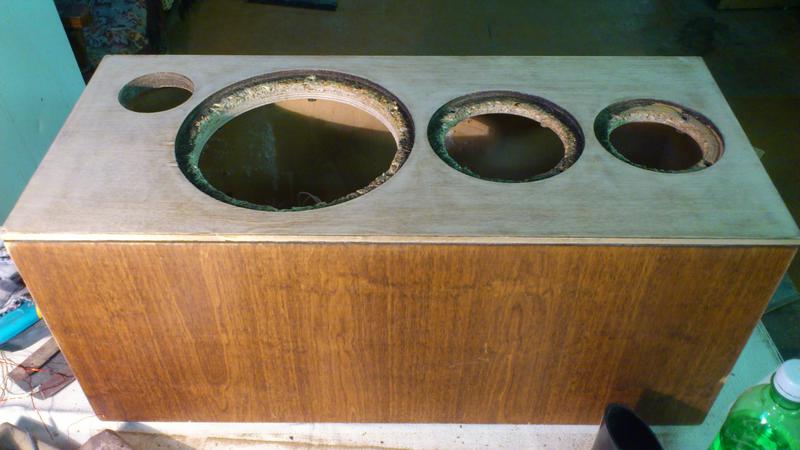

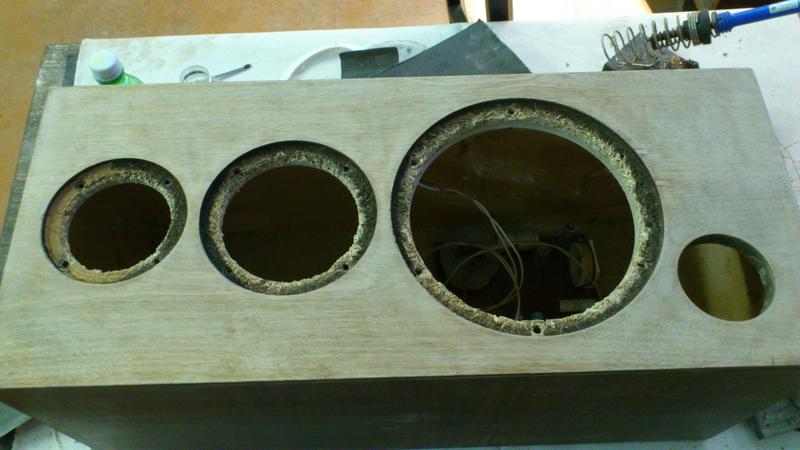

Сегодня снал лак с лица одного корпуса и ошкурил.






Вопросы: Если грунтонуть лицо и покрасить баллончиком, опыт покраски уже неплохой. Что с боками делать? там плёнка, сдирать её или просто сняв лак, также грунт и покраска?

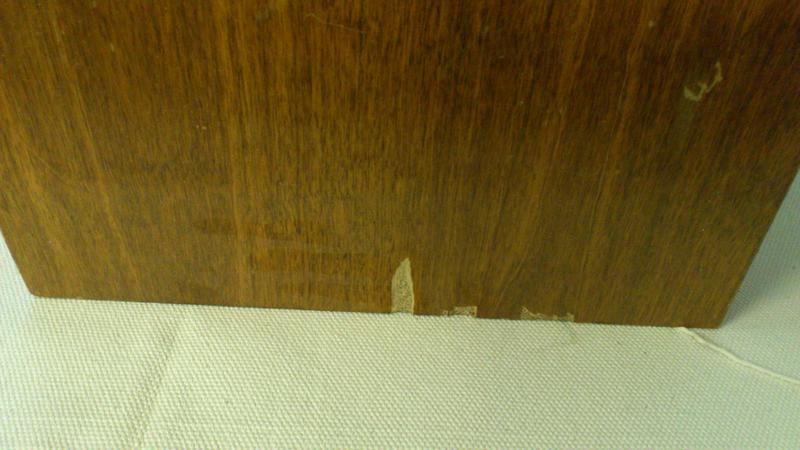

Есть некоторые дефекты корпуса, думаю помогут кусочки шпона и шпаклёвка.

[пришелец]

Повезло! Мои колоночки оказались со шпоном, а не бумагой оклеенные.

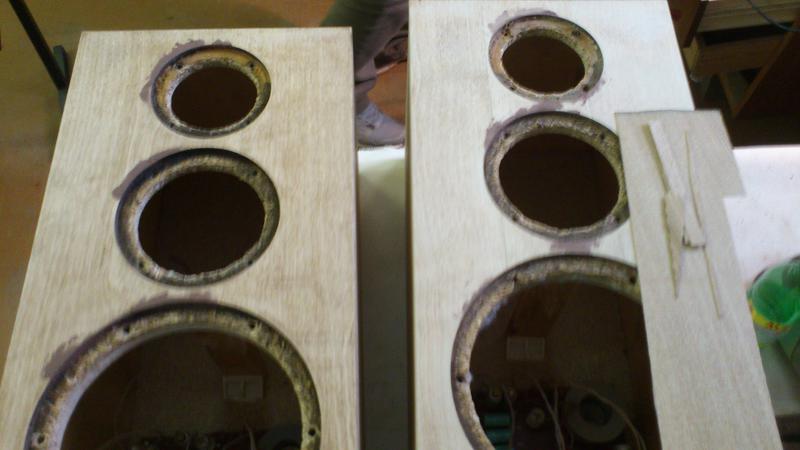

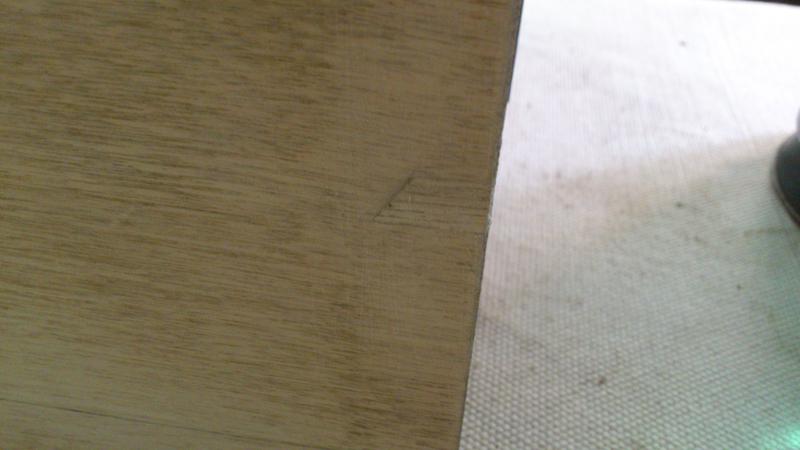

Одну сегодня полностью ошкурил.

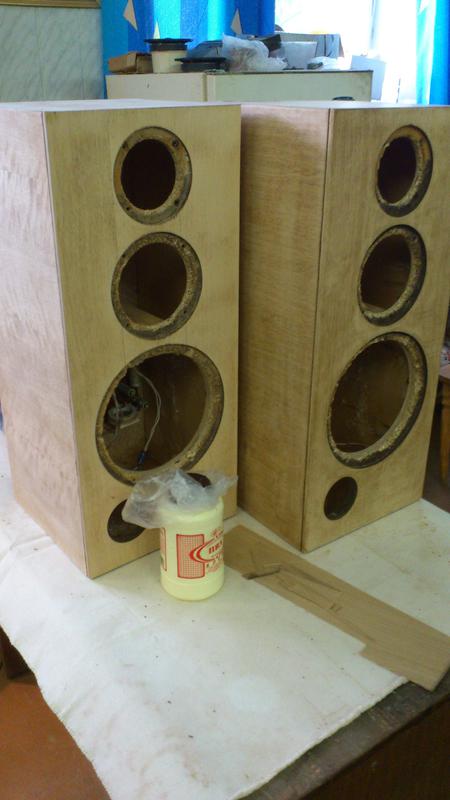

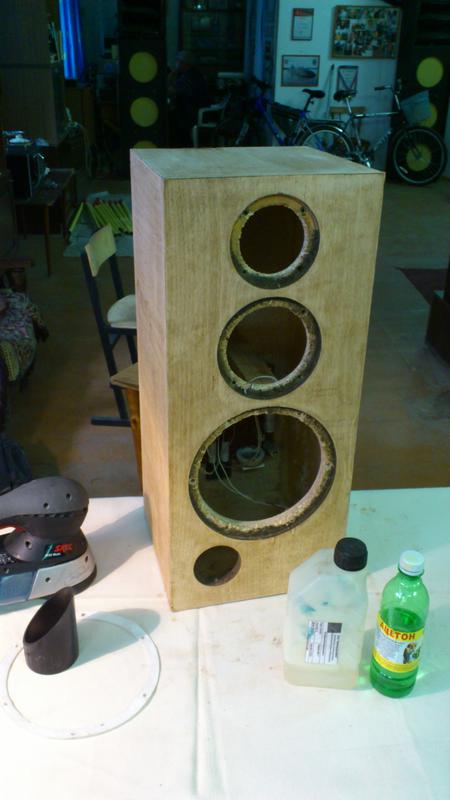

Лак смывается очень быстро вот этим:



Штука ядовитая говорят, поэтому смывал на сквознячке, а ещё лучше на улице, шоп не надышаться.
Наносил кистью, обильно, через пол минуты лак начал пузыриться и осколком стекла, очень быстро всё снял. Пошкурить пришлось изрядно, снимал старую тонировку. Осталось подклеить кусочки шпона (ясень) и подшпатлевать, потом покрашу немного морилочкой и под лак. По причине хорошей отделки корпусов, от покраски в чёрный цвет я отказался.

[Tofiq62]

Меня интересует что будите делать с нч динамиком.

[пришелец]

Tofiq62

Нч динамики я отремонтировал. Подвесы заменил, нашёл такие же резиновые, купил новые колпачки и вклеил. В остальном, у головок никаких проблем.
Думаю, из чего вырезать прокладки под головки...

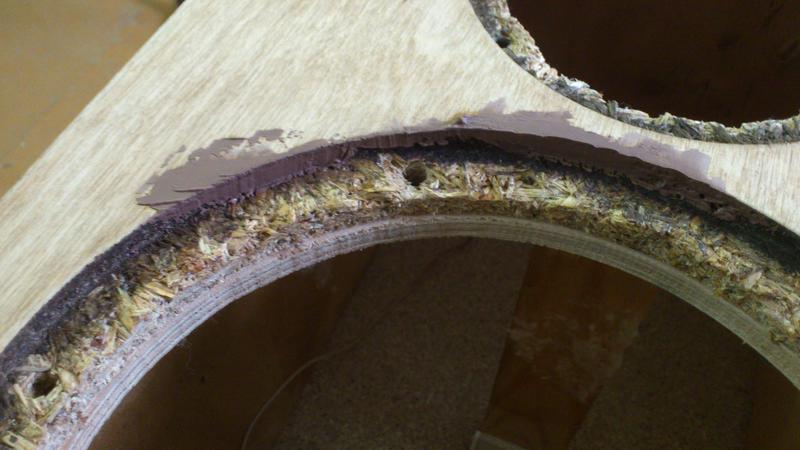

Там посадочные места сильно рельефные, ДСП крупнокалиберное. Из резины я ровно не вырежу, картон не даст необходимой герметичности. Автопластилин? Амфитоны же мазали.

[@R2R]

Tofiq62

Нч динамики я отремонтировал. Подвесы заменил, нашёл такие же резиновые, купил новые колпачки и вклеил. В остальном, у головок никаких проблем.
Думаю, из чего вырезать прокладки под головки...
Там посадочные места сильно рельефные, ДСП крупнокалиберное. Из резины я ровно не вырежу, картон не даст необходимой герметичности. Автопластилин? Амфитоны же мазали.

Я делал так... Силиконом дорожку по периметру в угол, вторую дорожку по радиусу выреза. Давал силикону застыть и только потом можно прикручивать динамик. В случае необходимости всегда можно безболезненно снять, а герметизация за счёт прижима нормальная получается. Фото от Ы90, заказчику для отчёта делал, но смысл думаю понятен.



Только сегодня полез в свои Эстония 003, ВЧ не нравились. Жаль не додумался сфотографировать... Алюминиевый каркас на котором намотана катушка местами рассыпался. Витки частично слетели, паролон внутри колпачка скукожился от старости, вобщем намучился. Сгнивший паролон в ВЧ и СЧ динах заменил распушенной ватой, катушки промазал клеем БФ2. Продул и прочистил зазоры вокруг керна, высыпалось не мало дряни.
Результат порадовал, динамики зазвучали. Это я к тому, что не мешало бы и ВЧ и СЧ дины раскрутить и посмотреть заодно.

[K_Oleg]

Думаю, из чего вырезать прокладки под головки...

Пользуюсь уплотнителем для окон (стекол) из хоз. товаров.

[@R2R]

Думаю, из чего вырезать прокладки под головки...

Пользуюсь уплотнителем для окон (стекол) из хоз. товаров.

Не прокатит, углубления в рельефе 3-5мм. Именно поэтому советую силикон, позволяет частично выровнять. Напомню, обязательно дать ВЫСОХНУТЬ, а то потом получится однородное бревнолюминиевое тело.

[K_Oleg]

Не прокатит, углубления в рельефе 3-5мм.

еще как прокатит. Уплотнители силиконовые на клейкой основе, мягкие. Профиль есть полукруглый, и есть трех зубый. Толщины тоже разные есть. Причем можно приклеить не на корпус, а на корзину динамика.

[пришелец]

K_Oleg

Есть у меня такая штуковина, только не широкая, я уже рассматривал её как вариант.

@R2R

Вч и сч головки хотел разобрать, для покраски шайб, ну и для профилактики. А вместо гнилого поролона чего туда ставили?

У меня тут ещё 35АС-021 стоят, там в одной колонке СЧ головка иногда позвякивает, на определённой частоте, надо тоже разбирать.
Вообще, хорошие, удачные акустики, мне очень нравятся, с мощным усилителем очень детально звучат, ровно. Был в недавнем времени какой то американец, родом из поднебесной, Чиро его звали, мощность 0,5 кВт, пред Амфитон, красиво звучало, сейчас с Корветом двублочником тоже хорошо.

[@R2R]

@R2R

А вместо гнилого поролона чего туда ставили?

см выше, распушил вату. Надо учитывать ещё, что вата должна находиться внутри купола и не выступать за пределы алюминиевого каркаса катушки. Так как катушка будет погружена в прорези, и какой то объём внутри купола займёт керн, тем самым прижав вату к внутренней стороне купола.

в одной колонке СЧ головка иногда позвякивает, на определённой частоте,

Вот это как раз то что и у меня было. Разрушился каркас и слетели витки. Я так подозреваю что разрушение связано с плохой герметизацией стаканов ВЧ и СЧ изнутри АС, в том месте где заходят проводки на контактной площадке, там ещё маханький уплотнитель из паролона 1х1.5см. Вот диффузоры и колбасит не по детски. Это место заткнул войлоком и залил силиконом. О проведённой работе с динами см выше.

[пришелец]

@R2R

Невнимательно прочитал, пардону прошу.
Головки переберу, у меня ещё и запас есть СЧ, ВЧ

[КириллJack]

в 21й эстонии подзвякивал среднечастотник.
Оказалось просто разболтались винты притягивающие фланец к магнитной системе.
Краска с них частично пооблетела и незатянутыми были _все_.
При этом динамики не разбирались - 1я версия эстоний с пластиковыми накладками на динамиках - видно что пластик не снимали.
На какой-то частоте магнитная система трепалась по фланцу и дребезжала.
Слышно когда разберёшь и нарочно незатянешь гоняя синус генератором.
Затянул и всё.

[пришелец]

Может и мой раскрутился.


Скажите, а должны быть "подушки" в Союзах? В моих нет, но вроде по бокам, на стенках, какие то следы от ваты.

[пришелец]

Потихоньку дела движутся. Ошкурил второй ящик. Заплатки, шпатлёвка и завтра финишная обработка. Купил морилку на водной основе, "Клён".
Подсохнет и под лак.

[пришелец]

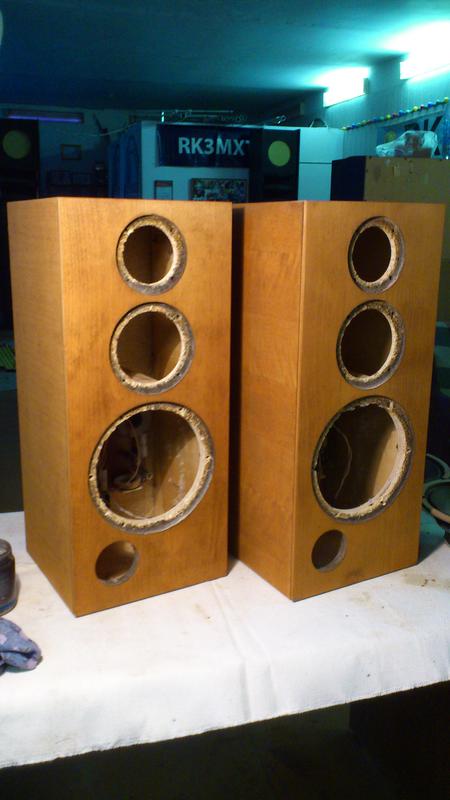

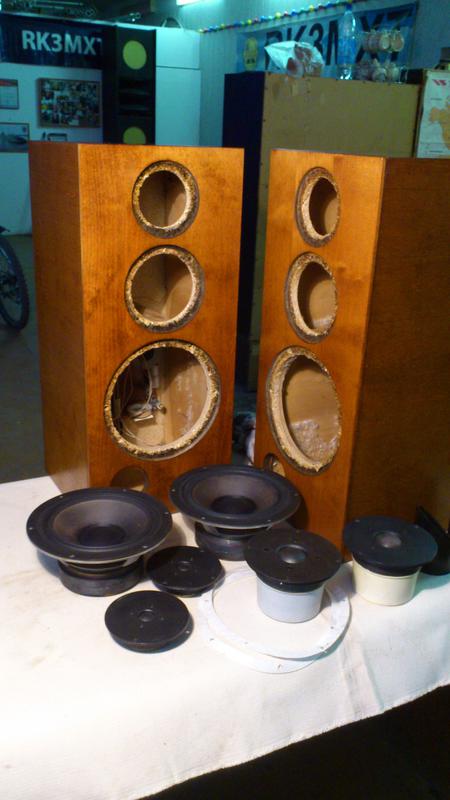

Ну и вот мы уже какие, после покраски. Срок высыхания морилки часа четыре, скоро пойду лачком покрывать.

[пришелец]

Остались в том же цвете после лакировки, что и до ремонта. Два слоя лака, первый бедный, второй жирный, больше наверное не стоит брызгать. Через пару - тройку дней потру войлоком, будет гладким.



Осталось динамики перебрать, оклеить стенки ватином, приклеить шильдики и фазоинверторы. С последними непонятка! Куда всё таки направлен срез трубы? Я задавал на форуме этот вопрос, вроде в сторону головки, но на других фото и видеороликах по разному, вниз, в угол, вверх. Кто знает?

[@R2R]

С последними непонятка! Куда всё таки направлен срез трубы? Я задавал на форуме этот вопрос, вроде в сторону головки, но на других фото и видеороликах по разному, вниз, в угол, вверх. Кто знает?

В моих АС срез направлен вверх.
Кстати, я ПАС на срезе организовал, мне звучание на низах более понравилось. Исчезли хлопки.

[пришелец]

В моих АС срез направлен вверх

Спасибо.

ПАС на срезе организовал

Не, в конструкцию изменений вносить не буду, моя задача спасти их, а слушать и так есть чего. Эти наверное уйдут на продажу.

[пришелец]

КириллJack
Динамики сегодня все разобрал, повреждений нет, поролоновые бубышки как новые. Решил вид подновить.

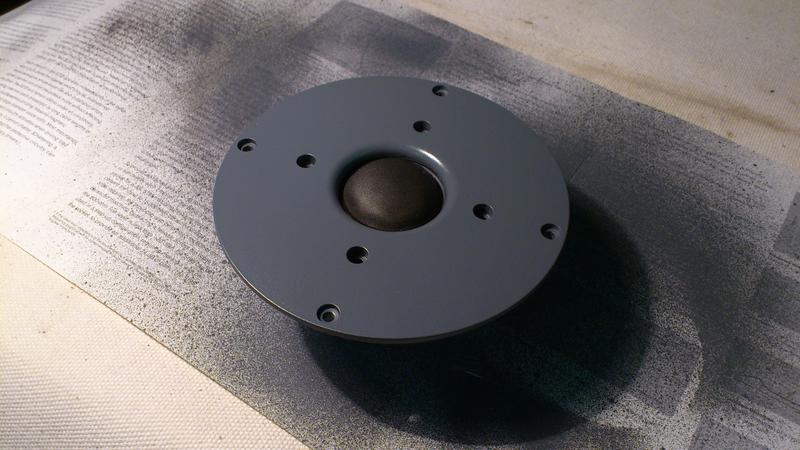

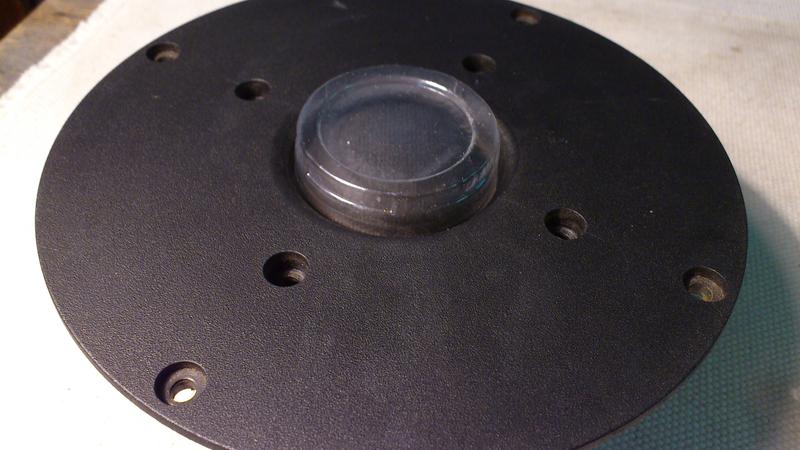

Взял пластиковый стаканчик, он ведь конусной, срезал его в том месте, которое как раз закрывает мембрану и упирается краями в пластиковую шайбу. Вставил в головку и прижал грузом. Получилось замечтательно.

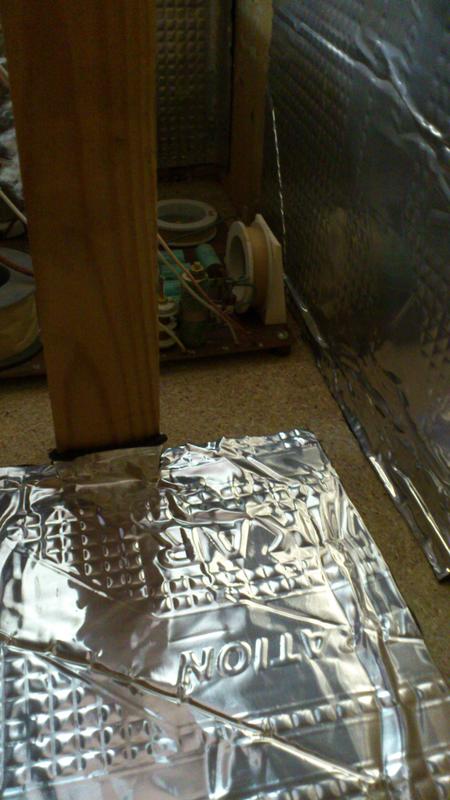

Местные колонкопостроители посоветовали купить вот такую автохрень, для демпфирования стенок. Тяжёлая зараза и ужасно липкая, сверху фольга. Хочу поклеить только на бока и зад корпуса, кусочки, без фанатизма.

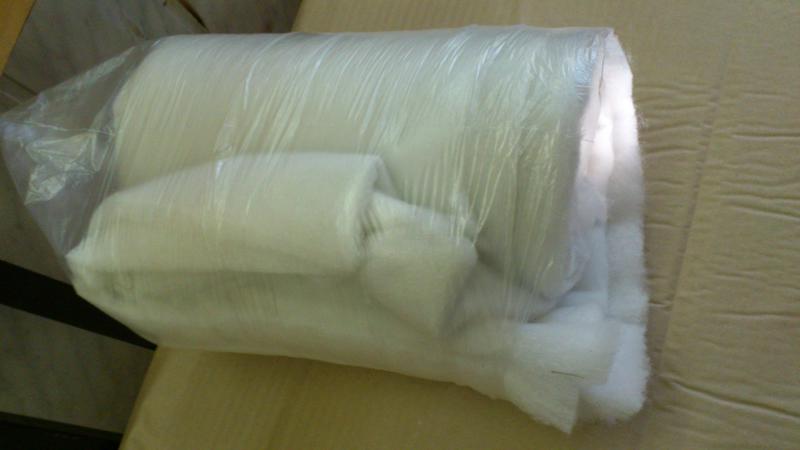

Ещё купил всуньтепон, который в куртки кладут, сверну две небольшие подушечки и закреплю у НЧ головки, по бокам.



Не знаю, на сколько это будет правильным решением, но вроде так мальчишки делали.

[пришелец]

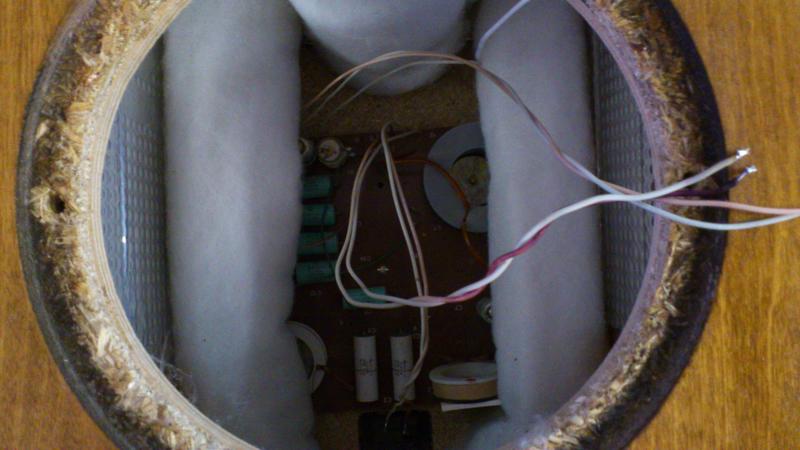

Разрезал автовиброхрень на куски, приклеил по куску на боковые стенки почти по середине, ближе к НЧ головке, на заднюю стенку вверху и на днище колонки кусок. После оклейки простучал по бокам колонку, звук стал более глухим, чем у не оклеенной. Разрезал синтепон на четыре одинаковых куска, свернул в рулоны и поставил по углам корпуса, к задней стенке, встали хорошо, фиксировать не стал. Остатки намотал на распорки корпуса.








Проблема с уплотнением ВЧ, СЧ головок. Сначала вырезал из тонкого, пенистого материала, под головки, на винты, подложил штатные текстолитовые шайбы, при креплении головок коробит корпус, заменил на картонные прокладки, тоже коробит, хотя картон тонкий. Поставил без прокладок, головки встали ровно, но через щели подсасывает воздух, когда НЧ подкинешь. Принято решение, аккуратно промазать изнутри пластилином, между магнитом и корпусом..
Собрал один ящик, попробовал, звучит красиво, как и положено этой акустике.

[K_Oleg]

Через пару - тройку дней потру войлоком, будет гладким.

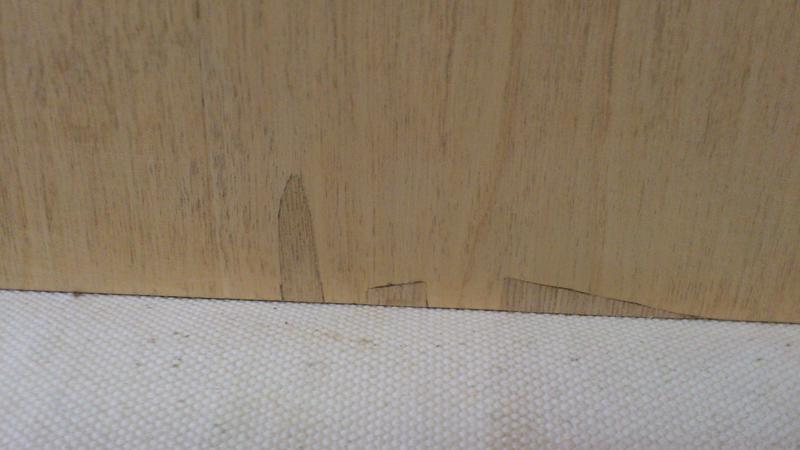

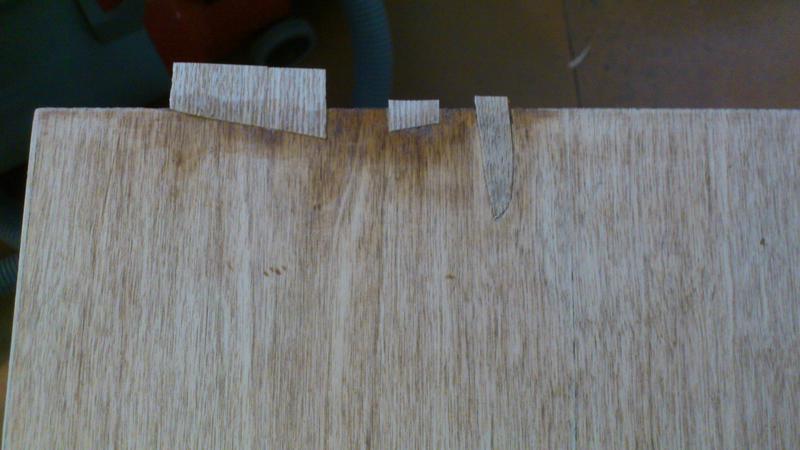

отлично получается. Таким же образом давно использую остатки шпона на латки при восстановлении сколов.

[пришелец]

Таким же образом давно использую остатки шпона на латки при восстановлении сколов.

У меня заплатки в одном месте прилично потемнели, хотя утюг не перегревал. После тонировки и покрытия лаком стало почти не заметно. В других местах всё хорошо, после ошкуривания, заплатки потерялись практически.
Скоро возьмусь за Симфонии 003, тоже давно стоят, но там всё гораздо хуже. Опыт уже есть, года два назад делал такие, тоже ужасные были, глубокие выбоины лака, отслоение шпона больших участков и вот результат:

[пришелец]

Попробовал воспроизвести надпись для шильдика, немного похоже, только пожирнее линии нужны.

[пришелец]

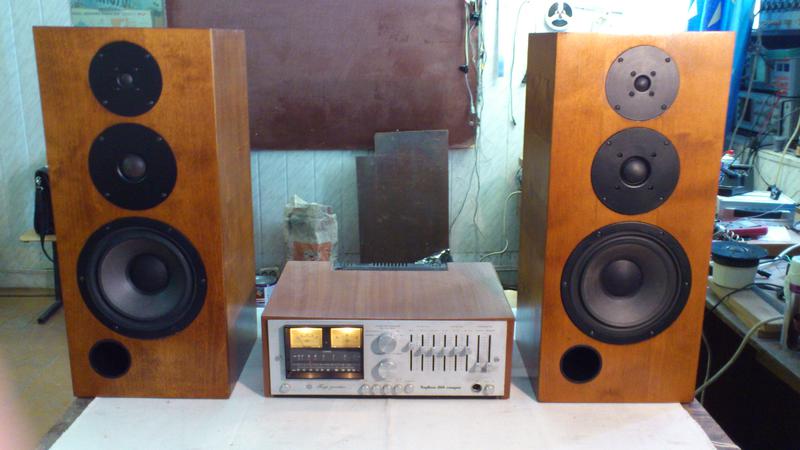

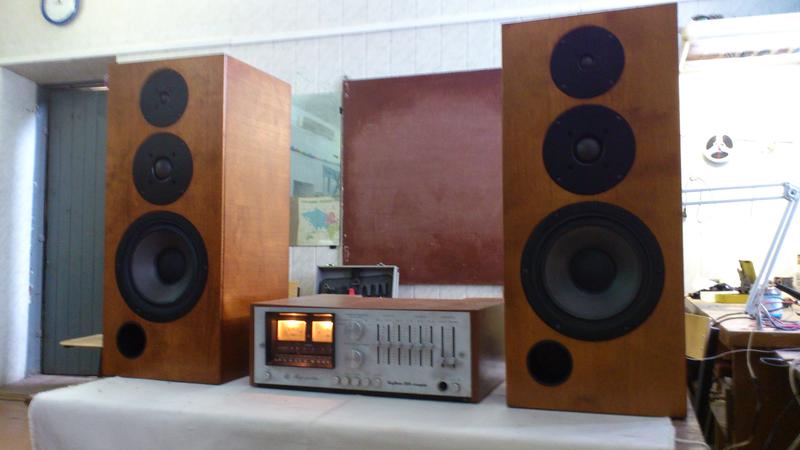

Закончил сборку. ВЧ и СЧ головки изнутри промазал замазкой, на ребро отверстия под НЧ головку тоже нанёс замазку и вдавил на место динамик. Корпуса теперь герметичные, под большим уровнем НЧ, подсоса и призвуков посторонних не обнаружил. Осталось изготовить шильдики.









Фото не удачное, привезу домой, сфотографирую получше, уже с шильдиками.

[K_Oleg]

Закончил сборку.

Красота!

[пришелец]

Спасибо!

Шильдик придумал



Это уже перевёрнутый, готовый к печати.

[marcel_x]

Шильдик корявый получился, в пэйнте делали?

[пришелец]

И что в нём корявого? Вы родные наклейки видели?

[rippi]

пришелец, вы очень смелый человек, показывая нам свою работу!
Потому что в традиции форума, обгадить-обкакать чужой труд!
(обычно теме у кого в работе только язык, а руки из заднего места)
А так, по существу отлично!
Интересны особенно детали реставрации сколов шпона...сейчас гляжу на корпуса Амфитон 35АС-018, э-эх, если эти небольшие сколы-царапины убрать. Ну так не хочется красить усЁ. Родной шпон красного дерева смотрится как бы не плохо в целом.

[пришелец]

Амфитон 35АС-018, э-эх, если эти небольшие сколы-царапины убрать.

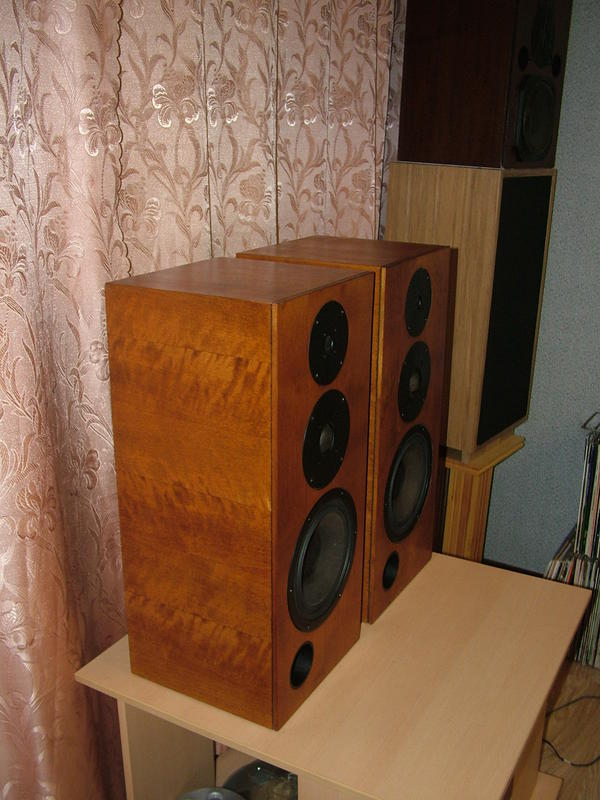

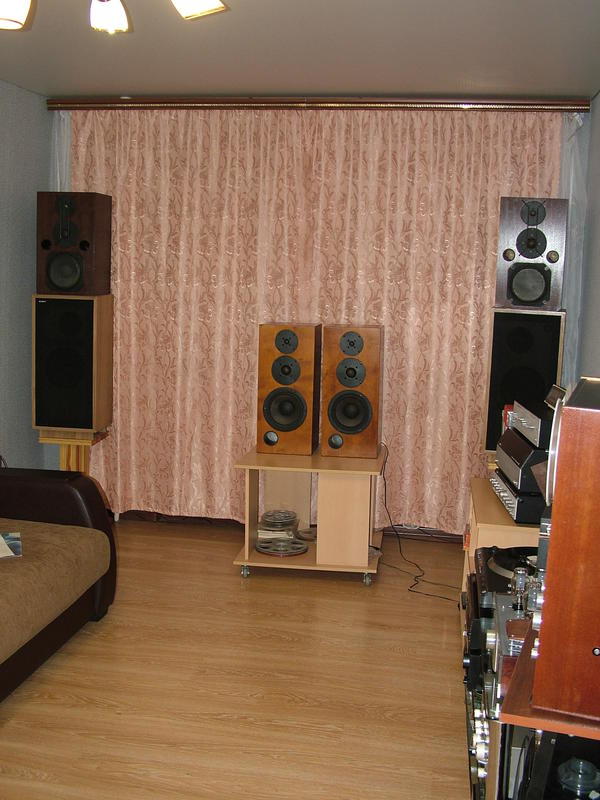

Мой сосед без ума от этих колонок, приобрёл таки и у меня они были с 1988го по 2011 год, сколько свадеб и отправок озвучено, даже брал на радиолюбительские слёты, для улицы вполне хватало с Кумиром - 001.
Как говорится, глаза страшатся - руки делают. Несколько кусочков шпона, наждачка и немного терпения. Сначала приклеить кусочки, потом всё зачистить до светлого состояния, можно эксцентриковой машинкой, но очень аккуратно, за полчаса управитесь, потом морилкой, она сейчас всякая есть в магазине и под красное дерево, потом слоя три матового лака из баллончика, всё! корпуса как новые.

[Андрюша]

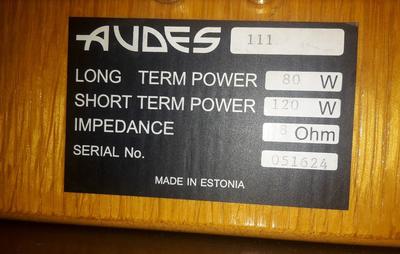

У меня в своё время были такие колонки, новые из магазина. Правда тогда они ещё назывались Эстония 130ас-003. Никаких шильдиков или наклеек на морде не было. Так что вполне можно отказаться от затеи с шильдиком. Как по мне, так он лишний. Но дело естественно хозяйское.

[пришелец]

Я всё таки попробую, клеить не буду пока, приложу и сфотографирую, а Вы оцените.

[marcel_x]

И что в нём корявого? Вы родные наклейки видели?

Хорошо, давайте разберем, Вы используете три разных шрифта на одном поле - шрифты плохо сочетаются, название написано тонюсенькими линиями - теряется в общем информационном поле. Родные наклейки, кстати, с точки зрения графического дизайна, сделаны достаточно грамотно и сбалансированно.
Могу помочь Вам с шильдиками, совершенно бесплатно . Если что - я архитектор и кое-что понимаю в графическом и промышленном дизайне.

[пришелец]

marcel_x
Теперь понял. Учтём на будущее. Вообще, с оформлением лицевых панелей и прочего у меня проблемы. Вот скоро буду ламповый приёмник собирать, так что Вы уж не проходите мимо, помогите с дизайном. Вот тема: http://rt20.mybb2.ru/viewtopic.php?f=2&t=92176
С этими шильдиками больше ничего делать не буду, пусть такими остаются. Кстати, мужики сегодня смотрели, им очень понравились.

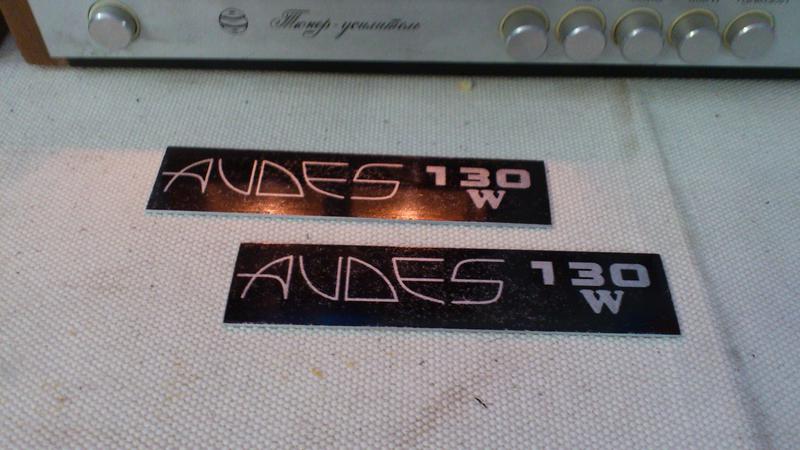

Фон получился не чёрным, а типа звёздного неба, наверное это из за крупной наждачки, решил так оставить, добавляет винтажности. На расстоянии смотрится совершенно чёрным. Брызнул пару раз лаком. Можно будет ещё торец дюральки в чёрный покрасить, чтобы кант не выделялся.

[rippi]

... Несколько кусочков шпона, наждачка и немного терпения. Сначала приклеить кусочки, потом всё зачистить до светлого состояния, можно эксцентриковой машинкой, но очень аккуратно, за полчаса управитесь, потом морилкой, она сейчас всякая есть в магазине и под красное дерево, потом слоя три матового лака из баллончика, всё! корпуса как новые.

Хорошо, понятно. Так и буду делать.
Благо старший сын "подогнал" этой весной хороший компрессор, пару краскопультов и комплект пневмоинструмента, - шлифмашинка и другие крутилки.
Так что дороги назад(с этими АС) нет!

[пришелец]

rippi

С таким инструментом всё получится. Удачи Вам!

[пришелец]

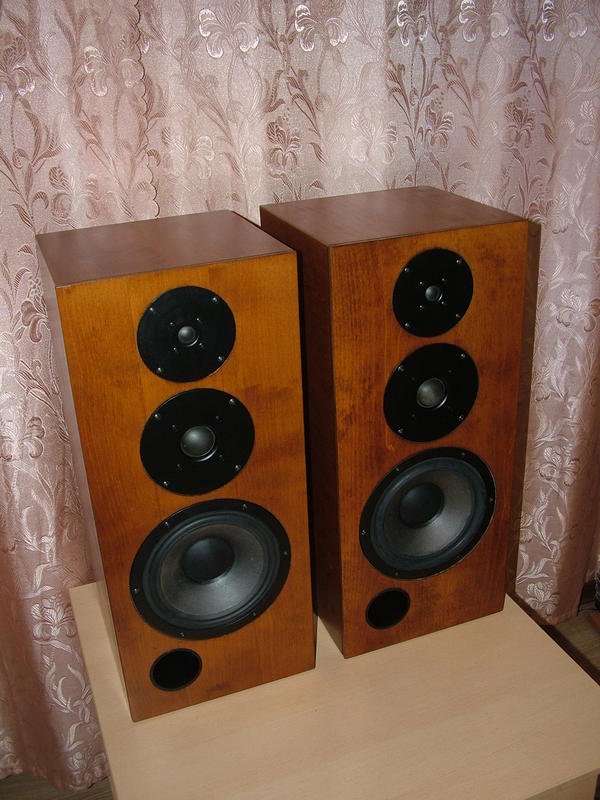

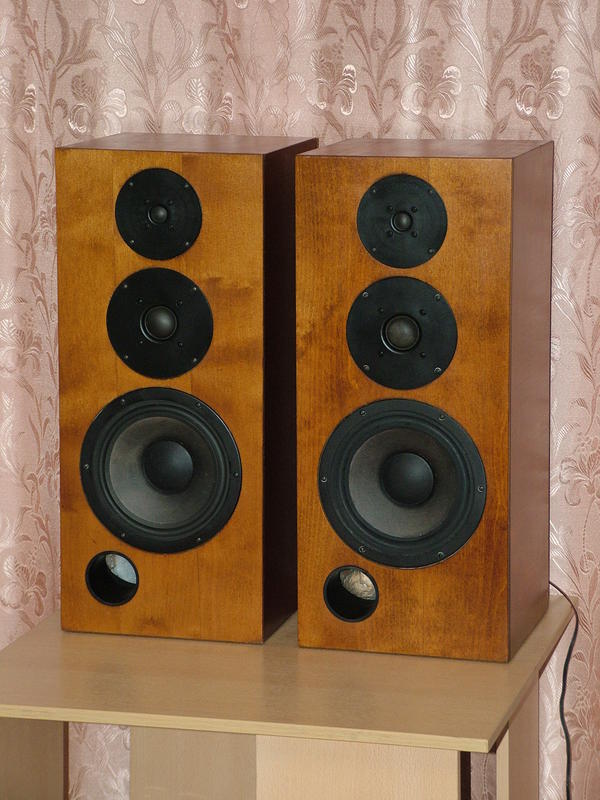

Привёз колоночки домой.
Звучат хорошо, на преде отключаю тонкомпенсацию и тембра, всё отлично, может только высоких многовато. В сравнении с 35АС-021, AUDES больше нравятся.












[video][/video]

[mauser1608]

Привет, народ!
Раз уж тут заговорили про эстонию, кто может сказать, где можно найти подвесы на сотовый НЧ? Самое странное подвесы резиновые, но они потрескались...
С уважением, Владимир.
