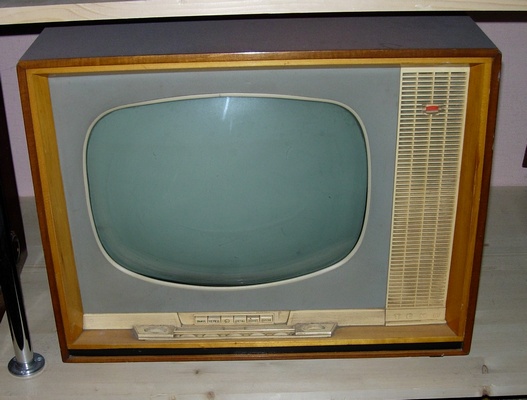

Темп-6. Открытый перелом мозга.

[Ремор]

Сказано же выше что копать надо в генераторе кадровой развертке.

Поподробнее, каким боком это завязано.В телике букет поломок.Начали ремонтировали одно,сломали другое,не устранив прежнее

[Tofiq62]

Ремор в таком случаи если дело и так с ремонтом будет продвигаться то скоро у нас самих точно открытый перелом мозга будет.

[Ремор]

Перелом мозга возникает ,когда его напрягают без знаний и навыков.Зачем пытаться делать то ,не знамо что? Взялись за одно,своротили другое.

[>sp<]

Если когда чинишь одно -- разлаживается другое, надо анализировать что делал в последний раз и возвращать как было. Не заменять сразу много деталей, поменял одно -- проверил.

Новые детали не значит заведомо качественные, их тоже надо проверять. Попадается брак. Попадаются просто некачественные, через некоторое время выходят из строя, особенно в предельных режимах работы.

Горизонтальная полоса (одна строчка) -- срыв задающего генератора кадровой. Если генератор срывается при вращении регулировки частоты кадров -- проверить элементы которыми задаётся частота. И переменный резистор этот тоже проверить. Похоже там вообще очень сильно ушла частота и поэтому пропала синхронизация.

Для таких случаев полезно иметь осциллограф, потыкаться в генератор развёртки, посмотреть частоту и форму импульсов.

[Ремор]

Анализировать,это бродить по ремонтным сайтам и собирать советы по похожей неисправности.Все советы сводятся у одному "МЕНЯЙ ВСЕ ЭЛЕКТРОЛИТЫ И БУМАГУ".Когда поменяют и проблема не найдена,тема сама закрывается,потому-что эта лоховская технология не всегда срабатывает и нужно оказывается ещё что-то измерять и реально знать схему .Ч\б телики ремонтируются максимум за один час.Если за полдня не нашли неисправность,то никогда не найдут.Прохождение синхроимпульсов проверяется без осциллографа,подавая из нужных точек на вход узч.Если вызывает сомнение новые детали,то их можно и не ставить,подставляя например БМТ,временно изъятые из рабочего канала звука

[ssmmiill]

На кинескопе кратковременно закорачиваем катод и модулятор,(можно катод на шасси) - если есть ускоряющее и анодное - экран должен засветиться(или полоска на экране). Темп-6 - неунифицированный телевизор, защиты от прожога в отсутствии кадровой нет.
На ускоряющем должно быть около 400в (там в цепи резистор 10МОМ). Анодное можно проверить на искру через резистор 1МОМ на присоске - искра (в тени) 10-14мм.
А вообще нужно сразу неглядя менять конденсаторы вольтодобавки (их там 2 шт)

[дмитрийс]

Сделал. Пара проводков в месте изгиба были сломаны под изоляцией,вот по этому изображение иногда появлялось. Всем спасибо,тему можно закрыть.

[Ремор]

Так и не поняли в чём была причина всех бед.Значит отдали телик соображаещюму или увидели явные физические поломки..Кто сам делает-вычисляет ,всегда обозначают точки поломок и методику ,как туда вышли.А размер по всем направлениям сужен и видна 100гц наводка...Мож вам это нравица и устраивает,но надо делать как нужно,а не как получиться.....Такой телик после ремонта из мастерской явно не выдадут клиенту(привезут обратно на тележке -ДОДЕЛАЙ,срок на завтра".

[дмитрийс]

Странный Вы человек Ремор. То приписываете мне бездумною замену конденсаторов.(без проверки я заменил только один,его проверять смысла не было),то считаете что другому в ремонт отдал... Конкретная неисправность,по которой я советовался, устранена. Теперь займусь настройкой и регулировкой но уже без консультаций и не спеша.Есть Х1-7А, есть осциллограф,может только с ПТК покопаюсь,его явно покрутили по этому я и сигнал подал с видака на видеоусилитель. Но всё равно спасибо Вам за участие.

[Tofiq62]

Дмитрийс а что за передача с дорогим Л.И.Брежневым в телевизоре или запись с видака.

[Tofiq62]

Дмитрийс а что за передача с дорогим Л.И.Брежневым в телевизоре или запись с видака.

[дмитрийс]

С видака запускаю по низкой частоте. У меня ещё запись какого то пленума есть,я её иногда на Рубине-102 смотрю.Везде кризис а у меня пленум.
