Дошли руки до Неринги, решил заняться. Стояла пару лет, тогда включалась, но молчала (радио).
Сейчас включил, сразу начал гореть транс, который, если смотреть сзади, то справа на шасси.
Но оказалось, вместо одного, как на картинке в музее,

там их два. Левее (где дырка) маленький, а с краю явная самопальщина, прикручен к шасси проводами, провода подпаяны и т.д. (фоты только завтра).
Вопросы:
- с чего оно горит, вроде транс не силовой?
- есть ли модификации с двумя трансами?
- от чего можно его приспособить?
И просьбы:
- продайте родной.
- И еще ручку управления (левую). И боковую решеточку.
...В общем, процесс пошел, все остальное вполне реставрационнопригодно.

Так вот вайва http://rt20.mybb2.ru/viewtopic.php?f=35&t=85024 под разбор!

Отличный аппарат, имею такой на даче, а как звучит.
Удачи

Там два выходных, Тр3 включен через 4700пф, если последний имеет утечку, то транс будет греться. Вот здесь http://www.oldradio.ru/radios/113.shtml есть все данные, в тч и моточные.

Меня вот всегда удивляло, почему у такого навороченного аппарата слабый однотактный УНЧ.
У Днипро-11 двухтактный, вот там я понимаю - и звук и мощность.
Минию-4 недавно ковырял. Вот нафига было ставить туда такие классные динамики при том что усилитель их просто не вытягивает.

Влад 66 писал(а):Так вот вайва http://rt20.mybb2.ru/viewtopic.php?f=35&t=85024 под разбор!

В Вайве уже все не так устроено

Посмотрел уже .
Вот фото шасси



как оно должно быть, два года ждёт очереди болезная

Октава в качестве донора самое оно! (шасси) http://rw6ase.narod.ru/000/rpl_s/oktawa_rprl.html
а вот по трансам http://www.amradio.ru/sprav/sprav01.html

Вау! У меня как раз есть что-то октавообразное...

hunter-f писал(а):Вау! У меня как раз есть что-то октавообразное...

А тонарм там случаем не уцелел? Очень нужон для Люкса.

-f
было два варианта выходных трансформаторов:большой как у "Октавы" и маленький как у "Айдаса"-магнитофона.Большой дополнялся ещё вторым небольшим трансформатором под воспроизведение вч. В итоге смотрите какие на шасси сделаны прорези,у "Айдасовского" всего две загибаемые пластинки-уса,у "Октавы"-четыре.

Я давеча писал что разобрал Латвию и оставил унч и динамики.Как раз там выход с двумя трансами.ТВЗ грелся и я просто убрал маленький вч трансформатор и все стало в порядке.В принципе этот трансформатор там не нужен.

//////
Минию-4 недавно ковырял. Вот нафига было ставить туда такие классные динамики при том что усилитель их просто не вытягивает.[/quote]

-----------------
А чем хороши динамики в Минии-4? И можно ли их использовать, например, в Эстонии-55?

предлагают такую магнитолу не дорого. морда на литовском языке
приемник живой. как оно в ремонте, профилактике? сто лет в ламповую технику не лазал, даже запчастей нет

звук мягкий ламповый? слушать приятно будет?

Оно такое же, как и всё наше того времени. Если вусмерть не уколхожено и в приличном виде, то или работает сразу, или чинится несложно. Типовой приёмник 1-го класса середины 60-х. Протяг простейший, дубовый, с ломовым ресурсом. Пассики только нужны, можно их из скакалки ПВХ сварить встык. Может быть ещё прижимной ролик усох, придётся подобрать подходящий. Ничего по части "качественного звука" из себя не представляет. Там слабенький 1,5 Вт однотакт нагружен на 4 динамика. В общем, это просто поиграться в "звукоиздающее изделие того времени".
Лично я бы себе взял, потому что у меня радиол куча, а магнилол нет совсем. Притом по старой памяти магнитофоны я ценю на порядок выше пластофонов. Так что обменял бы на пару-торойку радиолок)

В Минии кажется обычные 4ГД28 или их предшественники. Ничего в них хорошего, чутьё слабое. Усилок их действительно не тянет.

Оживлю тему.
Также ковыряю Нерингу (даже две), приемник работает, магнитофонная панель на воспроизведение - тоже, а писать не хочет.
Анодные напряжения на всех каскадах Л1, Л2, Л3 магнитофонной панели примерно соответствуют схеме. Подаю на вход 1000 Гц 0.5 В, начиняю увеличивать уровень записи - сначала амплитуда синусоиды растет как и положено (после регулятора уровня), темный сектор на индикаторе уменьшается. А потом схождение сектора прекращается или его края иногда вообще мигать начинают, а синусоида в одном из полупериодов срывается, причем даже до регулятора уровня, как на снимке:

(масштабы 10 В и 0.2 мС на деление, измерение после C10 магнитофонной панели)
А после двух каскадов Л2 (после С20) вообще почти меандр получается.
Что пробовал сделать: проверил электролиты маг.панели С4, С14, С21 - все в норме (там стоят "неубиваемые" КЭ-1), заменил электролит С25 (оказался с утечкой), менял лампы Л1 (вообще без эффекта) и Л2 (разные лампы влияют только на момент срыва синусоиды). А вот если вынуть индикатор Л3 или лампу ГСП Л4, то срывы прекращаются. Возникают мысли о цепях питания, но оно приходит от шасси приемника, которое работает (правда электролиты там не проверял, но это те же надежные КЭ). Может ли так дохнуть выпрямитель АВС, или что другое смотреть?

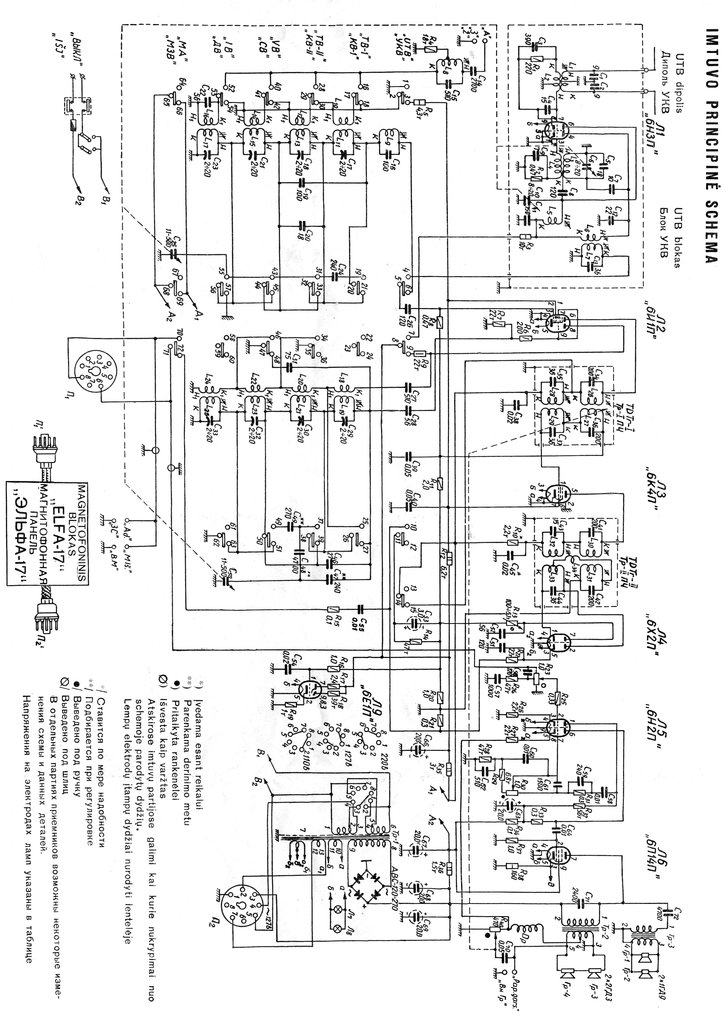

Схемы (развернул для лучшей читаемости из-за ограничений форума на размер по горизонтали):
- приемник


- магнитофоннфя панель

Лампу индикатора сменить попробовать,может она с замыканием. Резать может диод в обвязке индикатора,если р29 в крайнем верхнем положении.

Лампу менял, их же в Неринге две - одна настройка приемника, другая уровень записи. Обе работают идентично (в том числе как надо - в качестве индикатора настройки приемника, и как не надо - уровня записи), подстроечники никакие не крутил (R29 в том числе).

Вычитал в сети что АВС, особенно после гаражного хранения, годны только а музей)). Видать придется менять.

Опишите подробней как не хочет писать,может что то плохо и пишет.
Мигание индикатора это ,например,самовозбуждение по низкой и сверхнизким частотам,такое бу-бу-бу.Но в динамиках это не будет слышно, т к выходной каскад записи там стоит в конце схемы магнитофонной панели весьма отдельно и имеет выход только на индикатор и головку.Чем это лечится до сих пор не знаю,возможно таки сменой ёмкостей по питанию.

Бумажные емкости могут иметь утечки, проявляющиеся только под напругой. От этого - запросто возбуд.

Бумажных емкостей (кроме фазосдвигающих двигателя) было две - С20 и С23. Обе поменял еще до попытки включения. Не пишет так что по крайней мере не слышно, и не стирает. Начал смотреть с осциллографом и с первых же каскадов эдакая бяка увиделась.
Выпотрошил АВС, вставив внутрь диодный мост с шунтировкой конденсаторами.



Анодное подросло на пару вольт, но картина на осциллографе не изменилась.

ГСП значит не работает или не включается.Начинайте смотреть с контактов клавишного переключателя-при нажатой записи должен быть корпус на нижнем конце катодного резистора 6п1п или величина его сопротивления на самом катоде.Дальше уже лампу пробовать менять,катушку генератора прозванивать,ёмкости в обвязке и далее по полной до работоспособности генератора.

Там не ГСП, а возбуд сначала убрать надо.

Masick писал(а):Там не ГСП, а возбуд сначала убрать надо.

Это не возбуд. Это ГСП заводится...
Что навевает на мысли о конденсаторах С3 и С5, на предмет утечки...

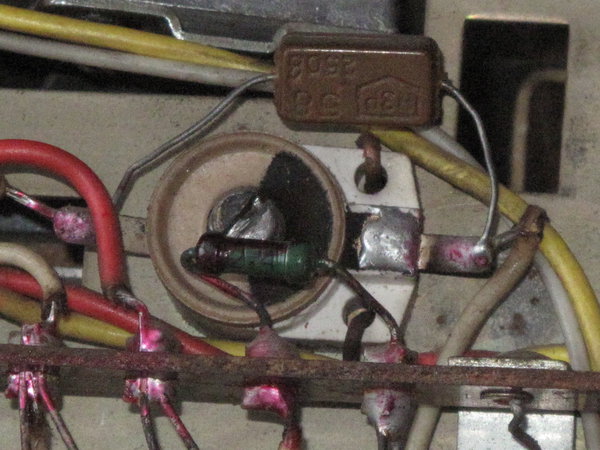

Вот они:


Разве такие текут? Это же вроде слюдяной КСО и воздушный подстроечник.
(С6 тоже коричневый квадратик КСО)

miha3155215 писал(а): Разве такие текут? Это же вроде слюдяной КСО и керамический подстроечник.
(С6 тоже коричневый квадратик КСО)

Керамика - материал пористый, воду насасывает легко...

КСО - да, надёжны. Но всякое бывает...

Чего проще - заземлите катод 6П1П - и облазайте осциллом ГСП, почему он не заводится...

ГСП заводится - вот осциллограммы с ГС и ГУ в режиме записи (вертикальный масштаб 2 В/дел, горизонтальный 0.2 мС/дел), при уровне записи когда еще нет срыва синусоиды в начальных каскадах:




А вот какая картинка на ГУ при начале срыва (масштабы те же):


Это в самом начале срыва, когда картинка после С10 такая (вертикальный масштаб 20 В/дел):


Хочу уточнить, что срыв синусоиды в начальных каскадах происходит не только в режиме записи, но и в режиме стоп (т.к. в этом режиме начальные каскады включены аналогично режиму записи для предварительной установки уровня). Включение режима записи после стопа вызывает небольшое увеличение срыва синусоиды (эффект тот же как будто немного увеличили уровень записи).

Кажется нашел бяку - обнаружил что на 2й ноге 6П1П 0 в вместо 175 в, при том что анодное в норме. Начал смотреть обвязку - и нашел что серый конденсатор (С13) своим верхним по схеме выводом касается заклепки крепления монтажной рейки и коротит на массу. Отвел, срывы прекратились, амплитуда сигнала ГСП перестала влезать на экран осциллографа. Сейчас соберу аппарат, проверю с лентой.
