Ремонт катушечных магнитофонов Олимп

[Борисыч44]

sergio__
ДДН

[Replicar]

Перестал работать пульт управления к Олимпу 004. Светодиоды на передатчике моргают, реакции - ноль. Снимаю приемник ДУ на стол не отсоединяя от мага. Разбираю, меряю напряжения питания - +5, -12, +12В, норма. Проверяю, подаю команды с передатчика-всё работает! Завинчиваю корпус, ставлю на место - не работает!!!

Чешу задумчиво репу. Методом "научного тыка" выясняю, что в таком виде, как на фото - не работает. Если приёмник ДУ убрать подальше, всё ОК.
Короче, кто ёщё не догадался, дело оказалось, да именно в нём - работающем роутере. Растащил этих несовместимых на полметра - проблема решена. Не только одни мобильные звонки ловит техника 70-х!

[AudioMan]

Коллеги, у кого есть альбом схем на Олимп 005-С1? Поделитесь пожалуйста...

[пришелец]

AudioMan

Есть такой, на почту могу кинуть

[пришелец]

Есть схемы, инструкция пользователя и инструкция по ремонту Олимп МПК-005 С-1

[AudioMan]

Есть схемы, инструкция пользователя и инструкция по ремонту Олимп МПК-005 С-1

Буду премного благодарен.
s-s@voliacable.com

[пришелец]

AudioMan

Отправил три архивчика

[AudioMan]

AudioMan

Отправил три архивчика

Чет не пришло

[пришелец]

AudioMan

Стренно, что то с почтой. volkoff то же просил, ему два раза отправлял, не знаю второй раз получил или нет, что то молчит...

[пришелец]

Если кто не получил, инструкция по эксплуатации, инструкция по ремонту и схемы для Олимп 005С-1 лежат тут: http://ifolder.ru/upload/?session=556b7 ... e8cc29118c

[AudioMan]

UA3MRX
Большущее спасибо , ну и плюсик соответственно

[пришелец]

AudioMan

Не за что! Удачи в ремонте. Ковырял в прошлом году такой же...

[AudioMan]

Занялся ремонтом/профилактикой Олимпа 005С-1. Головы в ужаснейшем состоянии. Какие порекомендуете на замену 060-е или 080-е?
Вот фото одной из голов:

[Vygandas]

Без разницы. Главное чтоб были с пропилами, они дольше служат так как равномерней изнашивается.

[volkoff]

UA3MRX так и не получил ничего. Меня по вечерам нет, компа дома нет пока...А по ссылке пароль требует, какой вводить то?

[udav_vvt]

AudioMan Занялся ремонтом/профилактикой Олимпа 005С-1. Головы в ужаснейшем состоянии. Какие порекомендуете на замену 060-е или 080-е?

080- головки по параметрам лучше, но 060 качественней, во всяком случае мне так попадались, с 060-головками аппарат легче было настроить чем с 080, у 080 которые попадались мне был большой разброс параметров по обмоткам и сердечники часто оставляли желать лучшего, хотя может мне так везло, т.к. у нас с запчастями для магнитофонов всегда была проблема и выкручивались, как могли. Ваши головки судя по фотографии можно ещё шлифануть и какой-то срок они послужат, пока не найдёте достойную замену. Обратитесь в Шанс, там Вы найдете не только головки.

[пришелец]

volkoff

Паролем не закрывал, AudioMan скачал без проблем. Попробовал сам - не скачивается, авторизировался и поменял пароль, теперь он "0000"

Успехов!

[Walter Keil]

А кто-нибудь в курсе, что за панель боковая О-005 дерево продается в Шансе? Насколько прилично выглядит?

[DJEEX]

del

[Ретроман]

DJEEX
У меня есть. Могу вечером сфоткать, если никто не опередит. Только у меня вариант 004-Стерео, а есть ещё более поздний МПК-004С. У вас какой?

[Vygandas]

Должно на этой ветке валятся. Я сам полную схему раза три выкладывал.

http://narod.ru/disk/20629111001/olimp004.rar.html

[DJEEX]

del

[DJEEX]

del

[Vitaliy]

Вопрос по автостопу Олимпа МПК-005С. При перемотке ленты по окончании ленты автостоп срабатывает. При воспроизведении по окончании ленты автостоп не срабатывает. В чем причина?

[Theo]

Вопрос по автостопу Олимпа МПК-005С. При перемотке ленты по окончании ленты автостоп срабатывает. При воспроизведении по окончании ленты автостоп не срабатывает. В чем причина?

А он точно "не срабатывает"? У моего некая разница в поведении есть: на перемотке всё встаёт сразу, а на воспроизведении ролик отводится сразу, а натяжение снимается секунды через 4. В итоге, если ракорд короткий, то создаётся впечатление, что автостоп не сработал. Приёмная катушка крутится с дикой скоростью эти 4ре секунды, а потом останавливается по отсутствию сигнала с ДДН.

Вот не пойму, толи правильно это, толи нет.

[Vitaliy]

Как ни странно, автостоп срабатывает избирательно: про перемотке по окончании ленты срабатывает сразу, при воспроизведении по окончании ленты вообще не срабатывает. Поменял 3 фоторезистора СФ3-1, пробовал подбирать R26 на плате УВП- не помогло. Вместо излучающего светодиода АЛ107Б поставил минилампочку (как в четвертом Олимпе). Может как-то это связано с ДДН?

[Vitaliy]

Еще небольшое дополнение- замеры напряжения на R26 платы УВП. При включении магнитофона на R26 имеем 8,15 Вольт (рекомендуется 10-12 Вольт), при затенении лампочки 1,20 Вольт (рекомендуется до 3 Вольт- норма). Т.е. фоторезистор в рабочем состоянии, но автостоп не совсем здоров.

[Theo]

Vitaliy
Проверять лучше "0" или "1" на выходе логического элемена на плате электроники. Не помню DD какая по схеме. Если там стабильные высокие и низкие уровни с лентой и без, тогда проблема может быть и в проце. ДДН скорее не при чём. Если б он не работал, то магнитофон всегда бы стремился войти в режим "стоп" через ~4 секунды.

[Vitaliy]

Поставил плату БУ с магнитофона с рабочим автостопом. Все без изменения. Значит, неисправность в другом месте: УВП или ДДН.

[udav_vvt]

Вопрос по автостопу Олимпа МПК-005С. При перемотке ленты по окончании ленты автостоп срабатывает. При воспроизведении по окончании ленты автостоп не срабатывает. В чем причина?

В ОЛИМП-005 это особенность работы контроллера, после перемотки автостоп срабатывает сразу, после воспроизведения если ракорд короткий секунд 5 автостоп не срабатывает, при использовании длинных ракордов, которые просвечиваются оптопарой, всё нормально.

[sanyok]

Поставил плату БУ с магнитофона с рабочим автостопом. Все без изменения. Значит, неисправность в другом месте: УВП или ДДН.

Неисправности нет. Это норма.

[Vitaliy]

Вопрос по автостопу Олимпа МПК-005С. При перемотке ленты по окончании ленты автостоп срабатывает. При воспроизведении по окончании ленты автостоп не срабатывает. В чем причина?

Спасибо за внимание к данному вопросу. Вылечил автостоп следующим путем: 1. Замена микросхемы DD7 - К561ЛА7 (плата БУ). 2. Подбор резистора R26 платы УВП экспериментальным путем - резистор МЛТ, допускается до 330 кОм, в моем случае подошел номиналом 270 кОм. Сейчас автостоп срабатывает на ракорд мгновенно.

[AudioMan]

Поменял головы на Олимпе. Вопрос: как правильно выставить вынос головы?

[udav_vvt]

Поменял головы на Олимпе. Вопрос: как правильно выставить вынос головы?

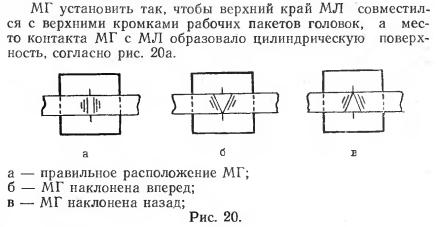

Выставлять головки желательно так, что бы лента по максимуму обхватывала сердечник, ну и конечно следить за "кивком" головки, чтоб ни вперёд ни назад не заваливалась(от этого зависит равномерность износа, а в следствии этого и качество записи и воспроизведения).

[Vygandas]

Проявка мЫшиным маслом, лентой с смытым слоем.

[ice_80]

AudioMan
Расскажите потом как олимп с этими головами по сравнению с 080ми. Запись я такую же поставил, а вот остальное не стал, а должно бы получше играть

[HyC]

Поменял головы на Олимпе. Вопрос: как правильно выставить вынос головы?

Методом тыка, обращая внимание на симметрию облегания лентой полюсных наконечников.

На заводе видать шаблоном специальным ставили. Но даже еслиб он у вас был форма наконечников другая, не подойдет.

По верху от неоптимального вылета можно схлопотать спад децибелла на два от увеличения контактных потерь. А запасу там не просто нет, а кто б добавил немножечко еще. А по низу можно отгребсти змейку.

Вобщем без приборов ставить на глаз и не париться, а с приборами долго тыкаться наощупь. Тыкаться на олимпе неудобно, потому-что вылет с обратной стороны БГ крутить надо, а на 005 еще и винт сверху ослаблять, а от этого азимут уходить будет.

[DJEEX]

del

[Борисыч44]

Боятся жутко, первым делом вышибает входы генератора

[DJEEX]

del

[DJEEX]

del

[DJEEX]

del

[Vygandas]

У форумчянина ice_80 тут ВСЕ имеется http://ice-80.narod.ru/Olimp005/Olimp005.htm

[DJEEX]

del

[Smith]

Доберусь до "бардачка" - сфоткаю.

[Vygandas]

У форумчянина ice_80 тут ВСЕ имеется http://ice-80.narod.ru/Olimp005/Olimp005.htm

Не скачивается схемка, я там уже был!

Все скачивается. Значит у Вас криво плугин DjVu стОит !

Специально для Вас http://narod.ru/disk/27356787001/olimp005.djvu.html

[Smith]

DJEEX http://79.120.114.44/pict/DSC07569.JPG

[DJEEX]

del

[DJEEX]

del

[Smith]

Рад помочь. 8мпкс
