Ремонт катушечных магнитофонов Олимп

[goblin_ach]

А ползунки-переменники кто-нибудь смазывал?Как и чем?Скачков вроде нет,но хруст ужасно доставучий.

На 003 олимпе залил контакт 61, и все прошло

[dmitry75]

На 003 олимпе залил контакт 61

Контакт 61 какого блока? Грешу на сами ползунки,на их ветхость,наверное сгнили дорожки,а сейчас найти такие форм-факторы да и в таком номинале даже не знаю где..

[Борисыч44]

Контакт 61

это брызгалка такая)) - вроде ВД40, но активная и после неё надо всё промывать другой химией для нейтрализации первой))) - в общем ни какой гарантии((... обычно развожу тех. вазелин в бензине и шприцем заливаю в переменник (пробовал ЦИАТИМ разводить, но там иглу надо потолще))

[Vygandas]

Контакт 61 какого блока?

Блока CRC Kontakt CHEMIE

https://www.chipdip.ru/product/kontakt-61-400
https://static.chipdip.ru/lib/911/DOC003911104.pdf

[dmitry75]

это брызгалка такая)) - вроде ВД40

аааааа,а подумалось про контакт 61 в схеме))

[alias]

Или таким можно лечить скользящие контакты резисторов. А для дужек - графитовая смазка.

[Olympus005]

Спреями не увлекайтесь, правильно выше сказали - последствия могут быть необратимы.
Я в кнопки/резюки сначала спирт изопропиловый лью, кручу/нажимаю, потом обычное моторное масло. Или трансмиссионное, или швейное бытовое, разницы не увидел, годами все потом работает

[alias]

Ни спирт, ни масло, ни волшебные заклинания не удаляют черноту с серебра. Увы!

[LAMER]

только нулевочкой

[alias]

только нулевочкой

Это жестоко, там после нулевки серебрения уже не останется. Уж лучше средством для чистки сантехники "Cif" на ватной палочке, а потом промыть теплой чистой водой. И, разумеется, без фанатизма!

[Olympus005]

Ни спирт, ни масло, ни волшебные заклинания не удаляют черноту с серебра. Увы!

С чернотой легко справляется канцелярский ластик, двухцветный розово-голубой. У него одна часть пошершавее, посеребрение не снимает.
А вообще разговор был про "без разбора"

[alias]

А вообще разговор был про "без разбора"

Без разбора - только "химия". В частности, я использую Kontakt WL.

[Ахинтам]

Борисыч44, уважаемый, по вашему совету, перемкнул V 5/7 меняется размах, а форма сигнала прежняя. Что может формировать такой сигнал?

[Борисыч44]

Ахинтам, потрудитесь изъясняться яснее - что замкнул, куда смотрел, что не нравится в итоге?? я же не экстрасенс)))

[Ахинтам]

Борисыч44, не нравится уровень записи, про АЧХ пока молчу, падает с 0дб до -7дб, регулировкой тока подмагничивания R 13(15), пока на 19ск, удаётся поднять до -3дб, появляются сильные искажения , возвращаю на заводскую установку. На ГЗ ~5в
А не нравится мне форма сигнала на базе V5(7)
~80мв
Все напр. в контр. точках совпадают. Борисыч, я может быть что-то и не так делаю, подскажите, направте, произведу ещё замеры и т. д. Ну не должно быть такого сигнала на базе, я так думаю. (?)

[LAMER]

только нулевочкой

Это жестоко, там после нулевки серебрения уже не останется. Уж лучше средством для чистки сантехники "Cif" на ватной палочке, а потом промыть теплой чистой водой. И, разумеется, без фанатизма!

да это фикция, а не серебрение.как то чинил магнитофон а там контакты рабочая часть все чернущие,но зато чуть пониже контакты блестящие)

[Борисыч44]

Ахинтам, заводские настройки были справедливы десятки лет назад, что стало с головками ни кто не знает, об износе можно косвенно судить по индуктивности головок, форма напряжения подмагничивания ни о чем не говорит, форма напряжения на нелинейных элементах тоже, напряжение в КТ говорит о нормальном функционировании схемы и только, начинать нужно с настройки тракта воспр. по ЛИМ и т.д. по инструкции.

ЗЫ пластилиновые пломбы и краска в "нужных" местах - только для продажи!))

[Ахинтам]

Борисыч44, воспроизведение на отлично, завтра гляну АЧХ, на всякий случай.Есть ли необходимость её трогать? Про настройки скажу, из,, спортивного,, интереса, пробовал крутить все и только в прежних, заводских, положениях было в норме. Так нашлись некоторые под замену. Завтра замерю индуктивность, спасибо за совет. Конечно , время своё негативное дело делает, но, возможно, с заменой конденсаторов, всё нормализовалось, возможно и повезло.Головы стеклоферит.Делаю для себя.

[Ахинтам]

Борисыч44, замерил ГЗ Л-4.2ом L-1. 35mh П-4.2ом L-1. 36mh.Это нормально? Какие точно головы не знаю, ещё не снимались.

[Борисыч44]

Похоже перешлифована - инд. должна быть 1.9-3.1мГн

[Ахинтам]

Борисыч44, пайка головок заводская, краска то-же.Зазоров не видно, ни каких признаков шлифовки я не вижу.Заводские пломбы срывал я. Есть предположение в погрешности замеров этим прибором, китай. Можно ли ему доверять?
Есть Е7-11, но насколько он рабочий не знаю. Завтра попробую им замерить. Этот аппарат был куплен для нужд институтской дискотеки в конце 80гг, для записи. Через две недели, со слов бывшего диск-жокея, магнитофон,, умер,, Был помещён обратно в коробку и сдан на склад, в перспективе на ремонт. После многих лет хранения он попал ко мне. Ну а если не шлифованная, есть ещё какие-нибудь,, мысли,, с проблемной записью?

[Борисыч44]

Если есть в хозяйстве резистор, генератор и вольтметр, то можно по и без спец приборов замерить))

В промежутке между складом и вами ни кого не было??)))

Кстати пломбы какие были - материал?

[Ахинтам]

Борисыч44, какой материал пломбы(?), точно не пластилин, при откручивании рассыпался. Все регулировочные винтики под серой, а монтажные под жёлтой краской(лак).Конечно всю подлинную историю аппарата знать не могу, много лет уж, но я сам вытаскивал из склада, разгребал плакаты, транспоранты, за бюстом Дзержинского был спрятан, может поэтому и сохранился(!). Прибором ,что на фото ,я мерил частоту ГПД, а индуктивность Т7. Конечно есть и другие способы измерить(вычислить) индуктивность, попробую. Не хочется думать ,что с ГЗ проблема -замены нет, покупать,, кота в мешке,, дорого и смысла нет. Писать я не планирую, но хотелось чтоб було.

[Борисыч44]

Да!)) похоже родные))

если бы Дзержинский был с пистолем, то и бардака вокруг было меньше, а Олимп новее)))

[Ахинтам]

Борисыч44, согласен и с пистолетом и с бардаком. Был порядок, хотя кто-то считает иначе, была и перспектива. Взять хотя бы Олимпы и прочую аппаратуру, конструктив был заложен не намного хуже буржуйского. И это при условии что лучшие комплектующие шли на оборонку, а кадры, а мозги, а руки. Жалею что не был связан с этой отраслю, я служил, хотя уже и в возрасте, но мои знания и опыт стали востребованными, весьма специфические... Там, на складе, был ещё и Тембр2м с полным комплектом, УНЧ и ас, конечно забрал.. Борисыч, уважаемый, так что мне с этим чудом делать? ПУЗ, ГУЗ и ГСП-норма, видимо проблема в ККЗ. Ну не могу разобраться, эпюры в некоторых точках не нравятся. Может скажите ткни туда и покажи?

[Борисыч44]

Тогда может головки кто то покрутил?

[Ахинтам]

Борисыч44, да нет, даже признаков нет. Стирает, воспроизводит и на реверсе отлично. На мокрую смотрел, пятно контакта и прохождение ленты, всё без нареканий. Какая головка ГЗ, не снимая, можно определить? Может у этой индукция и нормальная.

[Борисыч44]

А как вы износ определяли?

[Ахинтам]

Борисыч44, да чисто визуально, по пятну. А как ещё можно определить?

[Борисыч44]

Дык феррит практически износу не подвержен, на стекле чуть заметна потеря геометрии, но если в районе зазоров блеск потускнел - это он и есть((

[Ахинтам]

Борисыч44, всё блестит. Завтра ещё раз гляну и попробую сделать фото, скину.

[dmitry75]

Ахинтам, Если проблемы с записью сразу на обоих каналах,то ГЗ скорей всего не причем (оба пакета головки износиться одновременно не могут,если только головка не откровенный мусор,что тоже маловероятно, ибо воткнуть заведомый шлак в высший класс на производстве-это чревато))), если стирание полное-это хорошо (гсп живой и попадает в резонанс),смотрите ККЗ (линию 100кГц и узел смешивания полезного сигнала с подмагничиванием и фильтры-пробки),также под подозрением может УЗ . Пысы ,5 вольт ВЧП без полезного сигнала на стеклоферритовой ГЗ (как у вас постами выше)-это мало, (недавно ковырялся,оптимал 6,3-7В в зависимости от типа ленты,ВЧП мало быть не должно,лучше пусть будет чуть больше,это не тональный эквалайзер ,если не хватает высоких,то использовать подстройку коррекции,или искать неисправность ),кмк что-то где-то просажено,утечка)).

[dmitry75]

Писать я не планирую,

а зря),это те самые модели магнитофонов,которые для записи сам бох велел,по проектировке. Настроить надо,и все обрадует)).

[alias]

Пока едет микросхема, собрал и опробовал клон платы ДДН для Олимпа 005С-1 на LM211. Все удачно получилось. Будет в запасе.

[Ахинтам]

dmitry75, вот и ещё одна голова добавилась. Одна голова хорошо, а две лучше. Спасибо и Вам за участие. Сегодня Займусь ещё раз ККЗ и ОУЗ. А насчёт записи-начто писать, мл стоит слишком дорого, да и писать с чего, нужен качественный носитель, подстать магнитофону. Аппарат, конечно, писать должен. Надеюсь совместными усилиями мы это сделаем!

[Борисыч44]

мл стоит слишком дорого

Кстати мл какая?

[Ахинтам]

Борисыч44, на которую делаю пробную запись? Свема Б3715 Славия Б3715 и на старые, какие?

[Ахинтам]

Славич

[АлексейГрей]

собрал и опробовал клон платы ДДН для Олимпа 005С-1 на LM211.

А схемку?

[alias]

А схемку?

По части подключения в Олимпе все штатное, как с оригинальной платой. Заменен только компаратор, в остальном, все номиналы в схеме без изменений. Или я не понял вопроса?

Как-то так:

[dmitry75]

Борисыч44, на которую делаю пробную запись? Свема Б3715 Славия Б3715 и на старые, какие?

Это нормальные ленты (если живые),писать должны-окей,и для настройки годятся,если плохо,то значит аппаратура неисправна,или требует настройки,вообще олимпо-электроники тем и славны,что могут прописывать любой хлам（ленты）,ибо нахрена было такой профессиональный лентопротяг городить?,улавливаете логичную мысль?）Пысы,я тут прикололся,записал Тасму 82го года 4409 (белая коробка с радугой),у меня аж от неожиданности варежка отвисла,качество записи -фирмА!)),для убедительности прогнал АЧХ при -10дБ, и чтож вы думаете?,ха-ха,левый канал (самый капризный) по ПАМу как вкопанный ровняк!,линейку АЧХ держит убедительно,вот те и советская лента))).

[АлексейГрей]

По части подключения в Олимпе все штатное, как с оригинальной платой. Заменен только компаратор, в остальном, все номиналы в схеме без изменений. Или я не понял вопроса?

Спасибо. Я думал какая то оригинальная схемка.

[Vygandas]

Все удачно получилось. Будет в запасе

Я бы даже насчет оптопары АОТ111 не запаривался , просверлил бы отверстия в плате и поставил бы сладкую парочку , например АЛ118 / ФД256. У дискрета несравнимо больше надежность !

[АлексейГрей]

Я бы даже насчет оптопары АОТ111 не запаривался

В датчик для счетчика я ставил ITR 8307 (https://www.chipdip.ru/product1/8022874 ... st_product) и KTIR 0821. отлично работают, и здесь тоже будут.

[alias]

Я бы даже насчет оптопары АОТ111 не запаривался

Там стоит АОД111А, а по поводу транзисторной KTIR0721, или лучше KTIR0821 мысли появились уже когда сделал 2-й экземпляр платы.

Только ее придется ставить наверное в нижнее плечо делителя.

[АлексейГрей]

Только ее придется ставить наверное в нижнее плечо делителя.

Я ставил в верхнее плечо viewtopic.php?p=2338805#p2338805

[Ахинтам]

dmitry75, полностью согласен, это хорошие аппараты и писать он должен. Прогнал АЧХ Пуз-отлично, а вот АЧХ Узо-полная ж... Смотреть страшно. Буду менять, вторично, литы, которые стоят и ESR и утечка высоки. Перед установкой проверял, были нормальные, видимо под напряжением потекли.Стоят Acon и Jamicon, год выпуска не известен. Пользуюсь схемой от Э- 003,есть различия. Может есть от О3, хотя бы УЗО? У меня без кс210б и подстроечники по назначению различаются. В Э-003 С26/24-50мкф, а стоят по 10мкф.

[Vygandas]

Пользуюсь схемой от Э- 003,есть различия. Может есть от О3, хотя бы УЗО? У меня без кс210б и подстроечники по назначению различаются. В Э-003 С26/24-50мкф, а стоят по 10мкф.

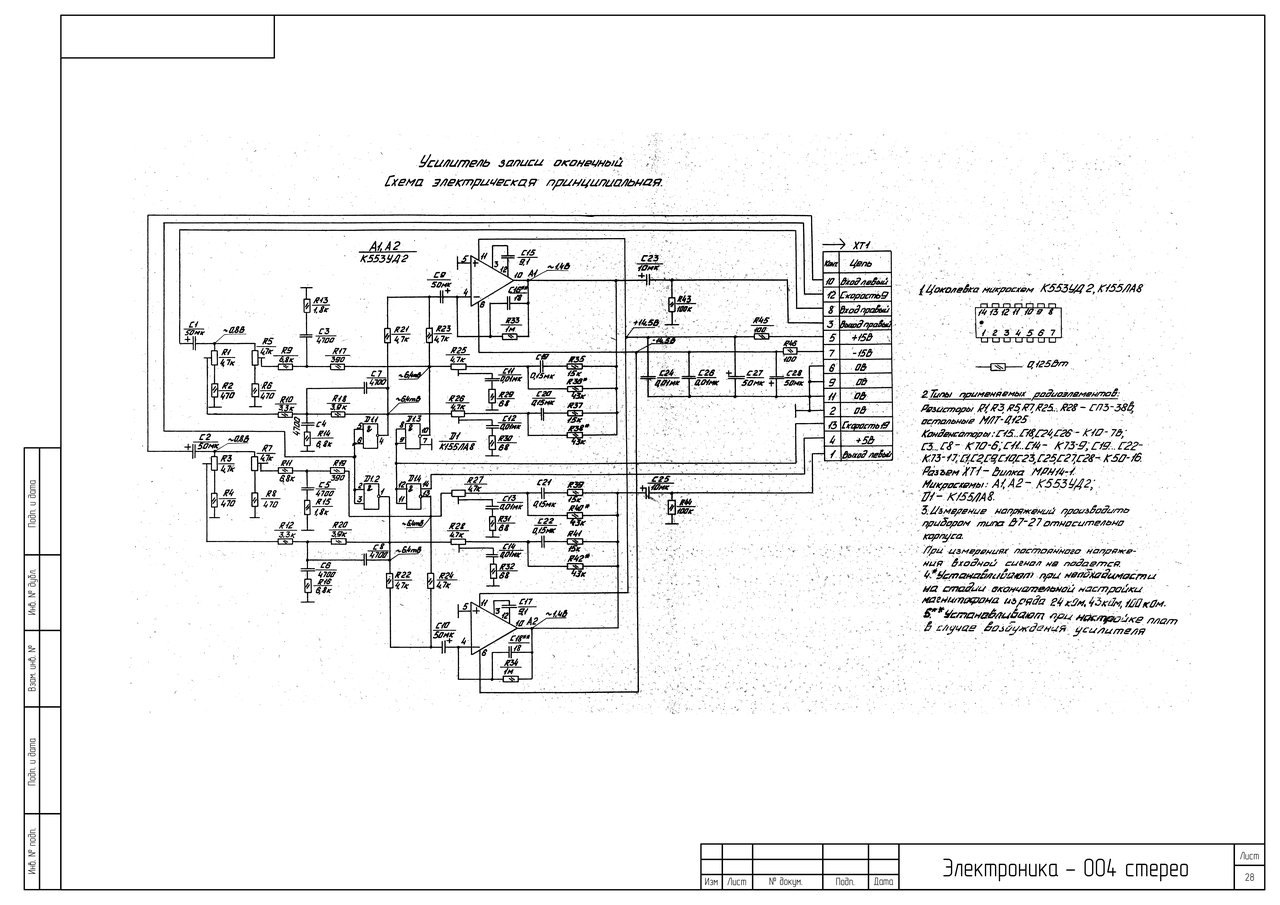

Если нет КС210 а питается от +5В разъёма то это более похоже на первые Э-004

[Ахинтам]

Vygandas, спасибо, уже три головы, шансы на успех повышаются! Различия в схеме
и в обозначениях на лицо. Будем глядеть, хорошо бы вид самой платы, как есть для э-03, визуально проше сравнивать. У меня логика, видимо, как у О-4.

[Борисыч44]

Такой УЗО и в поздних 003 шел
