Ремонт катушечных магнитофонов Олимп

[Борисыч44]

Я их обычно настраиваю, чтоб в паузах не засвечивались начальные сегменты, ну и ноль ДБ, конечно,

Для этого и стоят 3 подстроечника, "шкала" заложена в ППшке, в принципе можно внешним логарифматором сделать более "плавную", но надо ли так усложнять?

[HyC]

Для этого и стоят 3 подстроечника, "шкала" заложена в ППшке, в принципе можно внешним логарифматором сделать более "плавную", но надо ли так усложнять?

Кстати в инструкции по настройке описана процедура именно настройки индикатора с пичками. Так что наоборот обычный индикатор более неочевидно как настраивать.

[iGodunoff]

Да, неочевидно, хотя и нетрудно. У меня тоже после калибровки стали засвечиваться первые сегменты, и, по-моему, это не проблема индикатора, а просто наводка от шлейфа счётчика на плату индикации (тот же шлейф способен наводить писк на плату БЗВ). В итоге я всё равно остался доволен работой индикатора. Вполне прилично. А то при сильном сигнале он сразу стреляет, как из пушки, а при более слабом ни один сегмент не светится. Когда покупал тот Олимп-005, помню, меня сильно смутило такое поведение индикатора. Думал, неисправность.

[Olympus005]

А скорость нарастания/спада тоже настраивается, подбором кондеров. Больше емкость - плавнее работает, но к началу (возврат к минус 20 ДБ) дольше возвращается

[Александр второй]

Это микруха такая - важно поставить "0" дБ чтоб его не сильно превышать)) в остальном точные значения ни к чему

Ноль то он показывает, даже пусть вместо -20 реально -10, но вот плюсовые значения вообще невпопад.

Ктр зависит от соотношения витков, добротность могла вырасти, типа из за уменьшения рассеяния, но это мизер какой то?? (на заводе вроде бы не сжимал

Ну других причин я не вижу, обмотки не менялись, питание в норме, что еще может повлиять-кривая ГС?

[Борисыч44]

после ремонта трансформатора ГСП сильно повысилось напряжение вторичной обмотки, что не позволяло выставить подмагничивание.

"Выставить" по дельте? или вообще завышено и не попадает в оптимум?

[Александр второй]

после ремонта трансформатора ГСП сильно повысилось напряжение вторичной обмотки, что не позволяло выставить подмагничивание.

"Выставить" по дельте? или вообще завышено и не попадает в оптимум?

Да, я уже писал выше, что напряжение с генератора более 34в (вместо 28) и ток на ГЗ выходил за пределы ТУ, более 3ма (для 080 0,7-2,5 ма). Поэтому не хватало PR3 PR4. Пришлось заменить R106-107 (910) на 3,3К. Выставил компромисс между "дельтой" (слабо выражена) и наиболее ровной АЧХ.

[Борисыч44]

На советских лентах не было "острого" минимума искажений (для попадения в ВЧП опт.) как у современных лент, дельту примерно ставили по 1кГц до -0.5дБ (или меньше т.к. с ростом ВЧП гармоники монотонно уменьшались), а дальше просто подравнивали ВЧ коррекцией - в 003/004, в 005 её убрали т.к. токовый УЗО давал достаточную стабильность АЧХ на разных головках и вся настройка велась только подмагничиванием (в серии этого было достаточно, для себя любимого можно заморочиться с подбором контурных конденсаторов на выходе для получения своих хотелок)))

[Александр второй]

для себя любимого можно заморочиться с подбором контурных конденсаторов на выходе для получения своих хотелок)))

Можно конечно, если сначала УВ настроить. А то я своей измерительной ленте сильно сомневаюсь, т.к ей однако лет 30 или более. А пока меня и так устраивает.

[Борисыч44]

я своей измерительной ленте сильно сомневаюсь, т.к ей однако лет 30 или более.

На таких лентах если смотреть на "стрелку офциллографа", то обычно всё трясётся и какой там реальный уровень не понятно, но стоит записать всю сигналограмму хотя бы в Аудасити (в нём можно отрисовать график сразу в дБ), то становится виден более менее стабильный уровень (если конечно лента не прошла по намагниченным головкам) и куча тычков/провалов, которые игнорируются чисто визуально))) у меня несколько ЛИМов которым лет под 40 - естественно с подобными дефектами, гоняю их не часто - только для подтверждения "своих тестовых" (технологических с розовым шумом)))

[BASTION]

Добрый день всем...

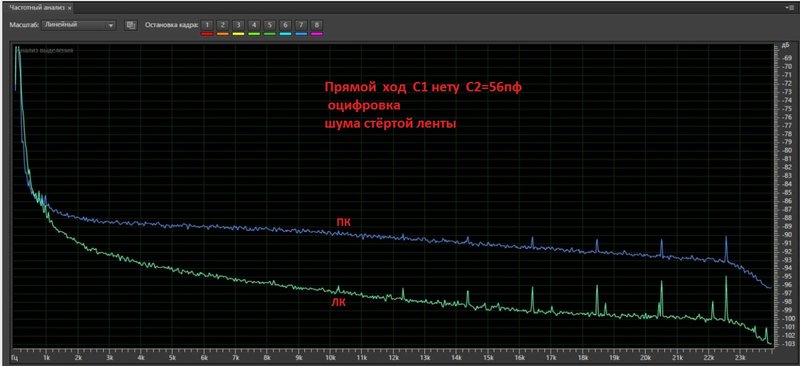

Не кто не подскажет в магнитофоне Олимп-005с1 резонанс в УВП конденсаторами С1 С2 С3 С4 на какую частоту ставить в район 22кгц или подальше ?
Вроде бы как то где то информацию тут читал что с завода было вроде как 26....30Кгц головки родные стоят скорее всего 080 магнитофон 1993года ...но дело в том что в одном канале их просто нету что на прямом ходу что на реверсе...а в правом канале по 56пф впаяно.Снял АЧХ шума стёртой ленты там вообще ужос страшный.

[Борисыч44]

Оценивать что то по шуму "стертой ленты" не стОит, шум УВ пожалуйста, но без ленты, или с лентой но качественно размагниченной хорошим дросселем (да и лента нужна качественная), так же головки и весь тракт нужно размагничивать почаще, особенно перед измерениями (не забывайте про инструмент)

[LAMER]

На советских лентах не было "острого" минимума искажений (для попадения в ВЧП опт.) как у современных лент, дельту примерно ставили по 1кГц до -0.5дБ (или меньше т.к. с ростом ВЧП гармоники монотонно уменьшались), а дальше просто подравнивали ВЧ коррекцией - в 003/004, в 005 её убрали т.к. токовый УЗО давал достаточную стабильность АЧХ на разных головках и вся настройка велась только подмагничиванием (в серии этого было достаточно, для себя любимого можно заморочиться с подбором контурных конденсаторов на выходе для получения своих хотелок)))

из инструкции по ремонту к 004 по максимуму отдачи на 1000

[Борисыч44]

BASTION, ешё включите логарифмическую шкалу частот - привычней как то ))

[BASTION]

Добрый день всем .....

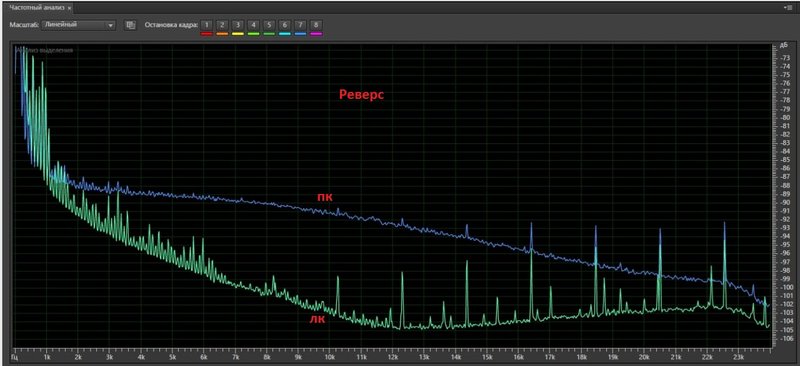

Вот опять посмотрел резонанс после подпайки конденсаторов в УВП С1 330пф С2 330пф резонансы в кривь в кось ) также снял ачх с измерительной ленты левый канал заваливает 18кгц на - 5дб с правым всё хорошо ....Может установить на одну частоту резонанс и левый канал выправиться хотя думаю что нет )И почему по заводу ставят 56пф резонанс улетит за 30кгц Так на картинке напутал резонанс лк 30кгц а правого 27кгц

[Kotik]

Доброго времени суток!
После неудачного эксперимента стирания ленты неодимовым магнитом я по совету Бориса-63 купил размагничиватель "Прибой". Им я стёр свои катушки и размагнитил ЛПМ магнитофонов (в т.ч. "Олимпа-005"). Но появилась детонация, которая прослушивается к концу прогона 1-й стороны катушки 18, а уж на 2-й стороне детонация становится недопустимой. Я отрегулировал натяжение ленты по инструкции, но детонация сохраняется. При этом левый ролик натяжения может как качаться, так и стоять неподвижно. Если выдержать долгий перерыв, детонации нет. Я склоняюсь к тому, что причина детонации скорее нестабильное вращение ведущего двигателя, чем потеря свойств ленты от размагничивания.

[Kotik]

Ещё одна вылезла беда с моим "Олимпом-005С-1". При нажатии кнопки "Запись" любого стереоканала начинает воспроизводиться обратная сторона (см. видео), причём как в режиме воспроизведения, так и в режиме записи. При этом надпись "Запись" на индикаторе еле мерцает.

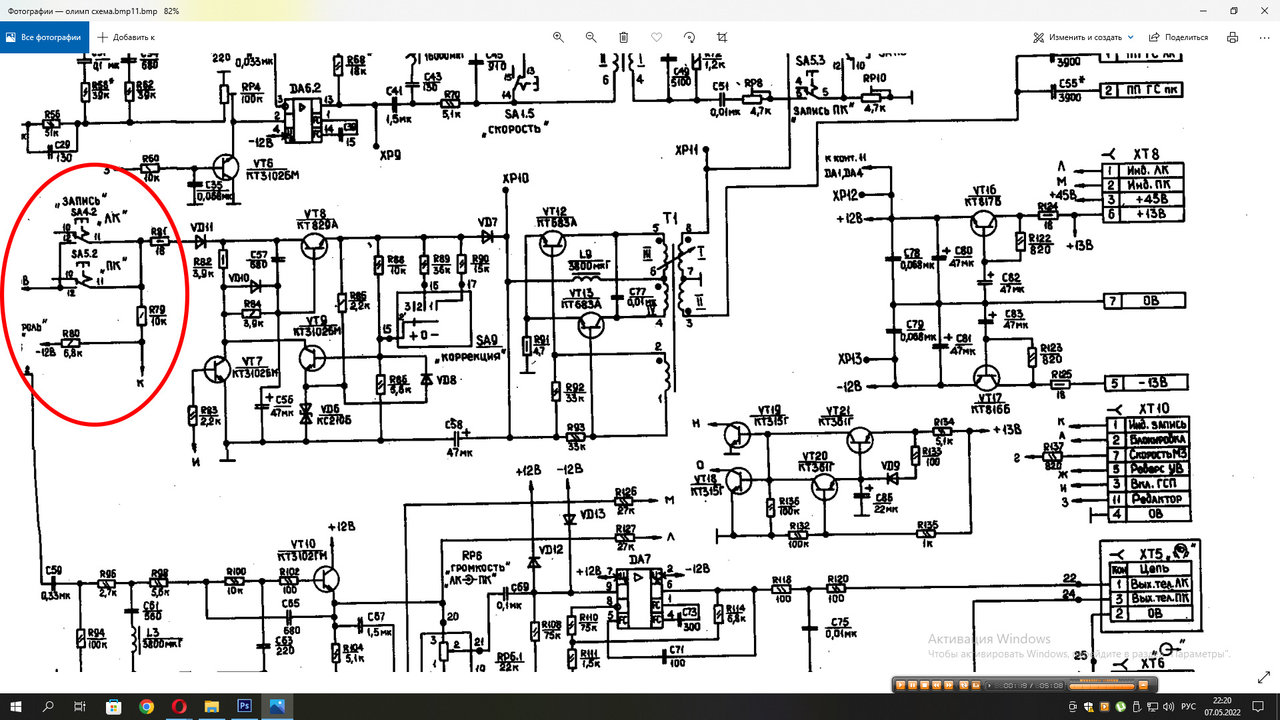

Мне кажется, что искать причину надо в БЗВ в месте, обведённом красным кружком на рисунке.


Ссылка на видео

[niks]

причина детонации скорее нестабильное вращение ведущего двигателя

А прижимной ролик если прижать пальцем? У Олимп 005 это типовая причина нестабильной скорости. Обычно достаточно его смазать его ось.

[Kotik]

А прижимной ролик если прижать пальцем? У Олимп 005 это типовая причина нестабильной скорости. Обычно достаточно его смазать его ось.

Так тут если включить на запись холодный магнитофон, то детонации на том же месте нет. Скорее всего, "устаёт" электроника, отвечающая за стабилизацию скорости.
Насчёт второй неисправности. Сегодня опять вылезла та же проблема, но после нажатия кнопок "Контроль" всё стало в норме. Понаблюдаю за этим.

[Kotik]

В общем, сохраняется та же неисправность - при записи надпись запись на индикаторе тухнет и еле мерцает, и играет обратная сторона. Положение кнопок "Контроль" на ситуацию не влияет.


На следующем видео показано, что сама запись при этом почти не производится - слышно, но еле-еле.


Сдаётся мне, что нет подмагничивания, потому что пропадает напряжение +45 В или -12 В в точке, обведённой красным кружком на рисунке. Но непонятно, почему при этом нарушается коммутация воспроизводящих головок - вместо основной головки включается реверсная. Неужели это влияет на микруху DA1, отвечающую за коммутацию головок?

[Борисыч44]

Kotik, так и будете гадать?? откройте аппарат и посмотрите что валяется на плате БЗВ, или просто пропылесосьте (хотя при этом может что то другое коротнуть)

[Самый !]

так и будете гадать??

- не-а, очередной ролик выявит точную причину его кончины ...
А если серьёзно, то согласен: и проверить-обслужить разъёмы, которые наверняка начали "отгнивать" просто от старости . Они изначально надёжностью не блистали.
Как минимум, судя по его старым фото- один разъём вставлен явно криво.

[Kotik]

Kotik, так и будете гадать?? откройте аппарат и посмотрите что валяется на плате БЗВ, или просто пропылесосьте (хотя при этом может что то другое коротнуть)

Я так и хотел - проверить наличие напряжения на БЗВ и исправность контактов. Просто скоро я уезжаю на несколько дней, и проверю уже после возвращения домой.

[Руслан Мищенко]

Всем привет.

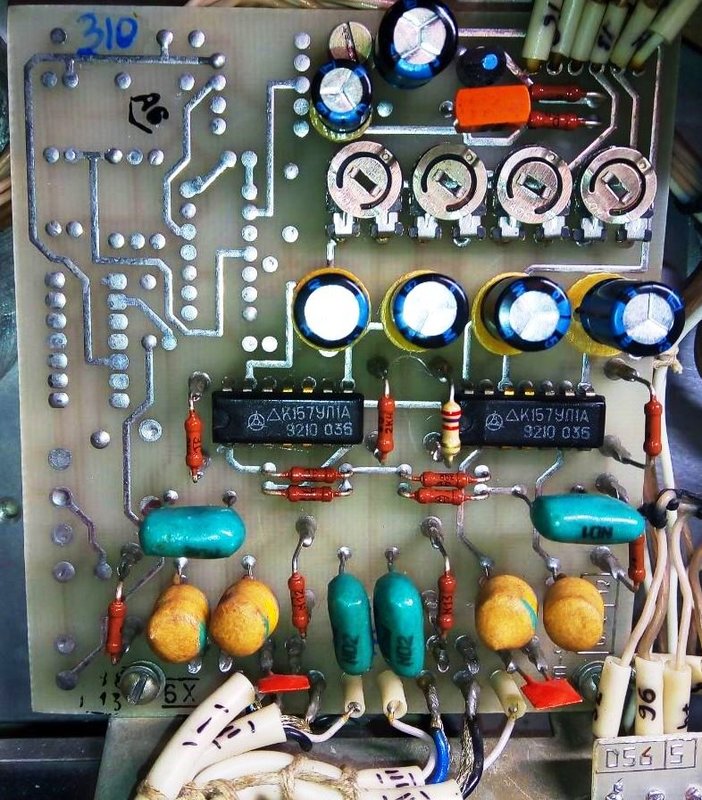

Имеется мпк-005с. Бывшим владельцем, на запись была поставлена 710-я бошка.
Изменил номиналы элементов в УЗ согласно советам выше.
Также поднял питание ГСП на 3 вольта (28 соответственно, изначально было 25в).
Столкнулся с проблемой нехватки подмага, подстроечники в крайнем положении - а пик по отдачи поймать не получается…

[Kotik]

Итак, померил я напряжение на переключателях "Запись", в контакте 3 разъёма XT8 на БЗВ и на контакте 5 колодки XP1 на шасси ЛПМ. В норме мультиметр показывал напряжение 38-40 В, а когда магнитофон начинал тупить, как я описывал выше, напряжение в этих точках было всего 0,8 В. По этой же причине тонвал не менял направления вращения при включении реверса. При этом электромагниты работали исправно, и напряжение на них было в норме.

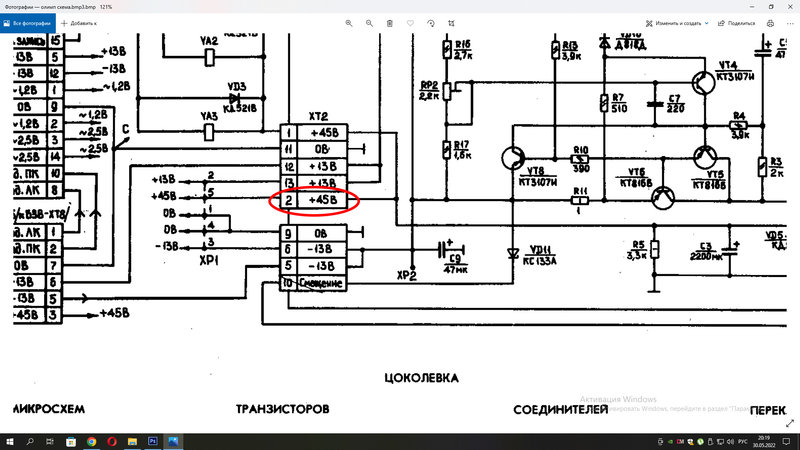

Я попробовал пошатать провода, идущие из разъёма XT2 ИСН - надпись "Запись" то горит, то еле мерцает. Тогда я пропаял контакты 1 и 2 разъёма XT2 ИСН и заменил провод, идущий от контакта 2 разъёма XT2 к контакту 5 колодки XP1.



После ремонта записал 18-ю катушку - запись ни разу не отключилась, да и детонация не прослушивалась. Правда, при этом передок был снят - посмотрим, будет ли детонация с установленным передком.

[Самый !]

проверить-обслужить разъёмы, которые наверняка начали "отгнивать" просто от старости .

+

я пропаял контакты 1 и 2 разъёма XT2

- все пропаять- слишком скучно потом?

[mariovel]

Приветствую всех! У кого олимп 004 - подскажите пожалуйста - може была такая неисправность - боковые моторы крутятся еле- еле во всех режимах, транзистры в УУБД проверены, микросхемы меняны - никакого эффекта. Если на диодном мосте который на мотор идет замкнуть выводы переменки- моторы крутят штатно бодро и сильно. На управляющих К1К2 или ноль или 5 вольт, на К3К4- 3,6 вольт или ноль. Копать дальше УУБД или еще блок управления начать смотреть? Светодиоды кнопок горят, кнопки работают, автостоп работает, датчик движения и направления работает. На регулировку одстроечных резисторов устройствах регулировки натяжения ленты не реагируют. Ведущий двигатель сильно жужжит и кажись быстровато крутится, на плате управления резистор на 2 вата греется сильно. Счетчик стоит не считает, при вкл может пару цифр написать и останавливается. Потом какието кракозяболы пишет, если ресетнуть то горят нули и не считает. Да- блок ´итания выдает все напряжения ок. Единственно- 170 вольт вместо 150.
Поделитесь мыслями пожалуйста! ( осциллоскоп тестер и т д есть)

[mariovel]

вопрос попроще - правый мотор неспешно вращается в обратную сторону - что не так?.

[Самый !]

блок ´итания выдает все напряжения ок

- а пульсации?
Ведь не работает фактич. "ничего", а значит причина скорее общая. Общего там - шасси и БП.
Хотя бы в БП что-то сделали полезное?

[Борисыч44]

mariovel, скорее всего кто то "с запасом" проточил статоры... а припаять провода как надо не смог, в итоге и момент мал и фазсдвигающая цепь не туда поворачивает фазу)))

[Vygandas]

в итоге и момент мал и фазсдвигающая цепь не туда поворачивает фазу)))

Ага , синус превращает в косинус и двигатель вращается обратно )))

А так мне кто то с местного завода моторчиков говорил что такое возможно из за короткого замыкания в обмотке. Не помешало бы подключить через заведомо исправный конденсатор к ЛАТР и погонять на разных напряжениях под ручной нагрузкой.

[Борисыч44]

синус превращает в косинус и двигатель вращается обратно )))

Оба движка одинаковые, но должны крутиться в разные стороны!!!.... точно без косинуса не обошлось)))

[Kotik]

проверить-обслужить разъёмы, которые наверняка начали "отгнивать" просто от старости .

+

я пропаял контакты 1 и 2 разъёма XT2

- все пропаять- слишком скучно потом?

все пропаять- слишком скучно потом?
[/quote]

Может быть и скучно. Тем не менее, я уже несколько бобин записал - запись ни разу не отключалась.)))
Правда, сейчас есть другая проблема с "Олимпом", но о ней напишу позже.

[mariovel]

блок ´итания выдает все напряжения ок

- а пульсации?
Ведь не работает фактич. "ничего", а значит причина скорее общая. Общего там - шасси и БП.
Хотя бы в БП что-то сделали полезное?

Электролиты поменяны, напряжения выставлены, пульсаций нету.

в итоге и момент мал и фазсдвигающая цепь не туда поворачивает фазу)))

Ага , синус превращает в косинус и двигатель вращается обратно )))

А так мне кто то с местного завода моторчиков говорил что такое возможно из за короткого замыкания в обмотке. Не помешало бы подключить через заведомо исправный конденсатор к ЛАТР и погонять на разных напряжениях под ручной нагрузкой.

Мафон был девственным, я его первым ммм..... паяю.

Если в УУБД замыкать на диодных мостах переменные выводы- мотор и один и второй крутят быстро и мощно.

[Vygandas]

Если в УУБД замыкать на диодных мостах переменные выводы- мотор и один и второй крутят быстро и мощно.

Тогда что то не то пишите , эти моторы не могут просто так крутится в другую сторону. Может имели в виду что против часовой стрелки, а для правого мотора это штатное направление

на К3К4- 3,6 вольт или ноль

Не должен этот сигнал так просаживается, должно быть близко к питанию логики, т.е. 5В

Тут все повязано с блоком управления

[mariovel]

Не должен этот сигнал так просаживается, должно быть близко к питанию логики, т.е. 5В

Тут все повязано с блоком управления

Сегодня- завтра буду смотреть блок управления, отпишусь по результатам.
Спасибо!

[HyC]

Приветствую всех! У кого олимп 004 - подскажите пожалуйста - може была такая неисправность - боковые моторы крутятся еле- еле во всех режимах, транзистры в УУБД проверены, микросхемы меняны - никакого эффекта.

Если электролиты и транзисторы проверены, микросхемы меняны и все не крашено не бито, то в этих олимпах от разьемов МРН ноги в жгутах отламываются - мое почтение. Особенно если несколько раз дергали, снимали и ставили. Оно там в кембриках и часто незаметно что лапа отвалилась. Поэтому до того как состояние разьемов проверили с диагнозами гадать бестолку.

[Vygandas]

то в этих олимпах от разьемов МРН ноги в жгутах отламываются - мое почтение.

Это надо быть сильно косолапым (ass hands)))
Чаше чернеют контакты, так как они серебренные, но нормально восстанавливаются от нескольких раз размыкания. Сколько я приборов с ними перекопал включая и О-004

[mariovel]

Для этого и стоят 3 подстроечника, "шкала" заложена в ППшке, в принципе можно внешним логарифматором сделать более "плавную", но надо ли так усложнять?

Кстати в инструкции по настройке описана процедура именно настройки индикатора с пичками. Так что наоборот обычный индикатор более неочевидно как настраивать.

Даже и не посмотрел! Завтра гляну, отпишусь, спасибо.

[mariovel]

Приветствую всех! У кого олимп 004 - подскажите пожалуйста - може была такая неисправность - боковые моторы крутятся еле- еле во всех режимах, транзистры в УУБД проверены, микросхемы меняны - никакого эффекта.

Если электролиты и транзисторы проверены, микросхемы меняны и все не крашено не бито, то в этих олимпах от разьемов МРН ноги в жгутах отламываются - мое почтение. Особенно если несколько раз дергали, снимали и ставили. Оно там в кембриках и часто незаметно что лапа отвалилась. Поэтому до того как состояние разьемов проверили с диагнозами гадать бестолку.

докладываю - в УУБД заменены все диоды и транзисторы на импорт -УУБД заработалкак положено.
кроме того новые все микросхемы.
если кому интересно- вот на что менял - КД532 -ER208, КЦ412 - KBU6M, КТ361 -BC556, КТ630- C1384, КТ812 - D13007.
Выходные транзисторы даже и не теплые, что немного радует.

[stits]

Подскажите, Союз 110 с1 ,при включении перемотки в обратную сторону( в лево) ролик крутит обратно- в право. То есть все перемотки работают в правую сторону по направлению движения ленты. Режим воспроизведения вроде в норме.

[mariovel]

Вот еще вопрос -
- переменник RP1 - по каким параметрам накручивать? где чего мерять?..
Спасибо.

здесь красным


общая


сервисмануал на всяк случай

drive.google.com/file/d/1IEdcbP6vTNVuzT5THY-9QRPTWtszf_bu/view?usp=sharing

[tormozzz]

Вот еще вопрос -
- переменник RP1 - по каким параметрам накручивать? где чего мерять?..

На странице 93 сервисмануала пункт 5.2.4.2:

При скорости 19,05 см,ч на экране осциллографа проконтролировать форму сигнала, снимаемого со штифта XP1. Скважность импульса должна быть равна 2.
...
При несоответствии отрегулировать резистором RP1 платы УУВД.

[mariovel]

блин позорище... я ж мануал пять раз прочитал..
Спасибо большое!

[mariovel]

После замены почти всей логики моторы крутят как положено.
Остался счетчик, который уже считает - неск штук логик на входе счетчика заменил- но пишет крякозяболами. Заменить микросхемы которые перед индикатором по две штуки стоят?

[tormozzz]

Остался счетчик, который уже считает - неск штук логик на входе счетчика заменил- но пишет крякозяболами.

Пункты 32 и 33 на странице 81 руководства по ремонту.
Если обе микросхемы исправные, проверить, что сигнал доходит с одной на другую, а с выхода DD30 до индикатора. При замере на индикаторе быть осторожней - туда приходит 42В.
Если сигнал меняется и на всех сегментных ножках индикатора, то сдох сам индикатор.

[mariovel]

Поберда. Заменил сразу обе ЛН3- все пишет красиво без лишних черточек.
Остася теперь звук на проверку и настройку.
Спасибо.

[Vygandas]

После замены почти всей логики моторы крутят как положено.
Остался счетчик, который уже считает - неск штук логик на входе счетчика заменил- но пишет крякозяболами. Заменить микросхемы которые перед индикатором по две штуки стоят?

А чего так случилось ? Завышенное напряжение питания по 5 Вольтам прошло ?

[HyC]

А чего так случилось ? Завышенное напряжение питания по 5 Вольтам прошло ?

Сами дохнут. На О004 типовой практически дефект. У нас на форуме только эпизода два обсуждалось и как бы не в этой же теме, и как бы не я ценные советы по этим буферным элементам и раздавал. У Гоги Рижского на видос дефект попадал. Я свои два аппарата в этом же месте лечил. Подозреваю что на заводе что-то было напутано с технологией опрессовки корпусов и они от времени из атмосферы воды насасывают (единственное обьяснение претендующее на научность). Тем более что штука достаточно высоковольтная по выходным ключам и деградирует быстро если внутрь влаги набрало. По моим наблюдениям на гаражных аппаратах дефекты подобные этому встречаются чаще чем на домашних. Вот просто на абсолютно ровном месте микросхема трупешник, и причем не одна а зачастую если не все то несколько точно таких-же из этой партии. Причем из строя выходят преимущественно какого-то одного завода, но к сожалению не помню какого именно.

[mariovel]

А чего так случилось ? Завышенное напряжение питания по 5 Вольтам прошло ?

Изначально когда я его купил и оптом менял электролиты, в стабилизаторе 5 вольт конд на 4700 был полностью дохлый в обрыве и кт840 выходной немного стремно сабя вел.
Похоже что этот 5 в стабилизатор повлиял, хотя и еще были моменты- несколько микросхем тупо розвалились после выпаивания- вываливались ножки штук по три с каждой стороны. Паял не утюгом - пользуюсь оловоотсосом с компрессором, выпаивается все аккуратнейшим образом.
Кстати - лампочки все поменял до единой- целых не было, тупо поменял все 315 и 361 на импортные. В уубд заменил кт 630 тоже на новые импортные.
Кт812 или кт840 волшебно меняются на транзисторы из комповых блоков питания- они просто в два раза мощнее.
Такое.
