неправда, эти клавиши от 302, более поздней только 1986года.

но только не такого дизайна...

конечно, я же написал что кнопки не родные, родные позорно смотрелись, затерты до дыр были...
аппарат видно попахал в свое время, да и по лентопротягу видно было что не лежал без дела...
А в динамике еловые иголки были, значит и на природе побывал не раз.

Andreich писал(а):еловые иголки были

За грибами ходили люди
Тот, что у меня работал со спектрумом, без иголок и прочего. Но на решетке след как от паяльника

попробовать зашлифовать и закрасить (хоть менее заметно будет).

много шлифовать надо будет. Я потом качественное фото сделаю

Да, у этой - настолько свой, оригинальный дизайн, что эти клавиши уже не идут =(

~ИмпYLs~ писал(а):много шлифовать надо будет. Я потом качественное фото сделаю

тогда выемки поровнее срезать и набить аккуратно момент-эпоксилина (как пластилин) - он даже цвета похожего. Правда почти ювелирная работа. Потом после приклеивания его зашкурить и покрасить.

AlexRK2 писал(а):тогда выемки поровнее срезать и набить аккуратно момент-эпоксилина (как пластилин) - он даже цвета похожего. Правда почти ювелирная работа. Потом после приклеивания его зашкурить и покрасить.

А если просто решеточку поискать?

Насчет головки AMIR 666, вчера в магазин ездил и пару их купил + пару головок AIWA DX.

Рабочий зазор у AIWA DX получше сделан, ровнее. Не знаю, как это на звук влиять будет. На Ноте 220 испробую.

Andreich писал(а):Скорее всего один из первых, у меня такой датирован 1980г., но не олимпийский как не странно.

Вначале 80х гг после Олимпиады появился такой блок клавиш с паузой. Точно не скажу с какого года, но в 83 уже точно был и на моей 85го года тоже такой.

~ИмпYLs~ писал(а):

А нет у кого-нибудь нижней половинки корпуса от него? Тоже летом такой появился, восстановил (красивый, зараза ), но угол днища подплавлен на пламени - хочется заменить...

А нет у кого-нибудь нижней половинки корпуса от него? Тоже летом такой появился, восстановил (красивый, зараза ), но угол днища подплавлен на пламени - хочется заменить...

Сложно найти днище будет, цвет черный, от других само собой не айс ставить...
Я такой аппарат год искал, случайно как хлам вторчермета купил, доноров таких в соц сетях просто не встречал.


Друзья, подскажите!
Вот у меня 302 полностью транзисторная сборка, выходной каскад германиевые транзисторы,
остальные электроники уже выходной каскад на базе К174УН7, так вот первый вариант на транзисторах звучит как то теплее, или это предрассудки мои?

Andreich писал(а):или это предрассудки мои?

Нет не предрассудки . Звучал действительно по-другому... НО..."Грубее" он звучал на мой вкус... МП-шки и в кат.Тембре-2М такой окрас дают... Раньше и мощный каскад транзисторный был, но с УН7 звучать стало сочнее. Более поздние более детальный звук дают, если только можно так сказать о переносном аппарате. Но это ИМХО...

Сегодня я глянул какого года у меня Электроника 302, оказывается, 1978 год! Самый старый кассетник в моей коллекции

У меня тоже ожидается пополнение коллекции...
Мои поиски "Весны 202" не увенчались успехом, барыги за нее такую цену гнут что я не могу себе такую роскошь позволить . Вот нашел альтернативу, думаю поставить в свой коллекционный строй после реставрации., главное что комплектный, и как я понимаю полный аналог "Весны 202"

Andreich писал(а):Вот нашел альтернативу, думаю поставить в свой коллекционный строй после реставрации., главное что комплектный, и как я понимаю полный аналог "Весны 202

Насколько полный - не знаю. Дома точно такой же есть в состоянии на 5 и с документом

Мужики, не пойму что за прикол...
Принес сегодня Ритм 202-1 вскрыл и волосы дыбом встали...
Я эти магнитофоны если честно что Весна 202 что Ритм 202 ранее не ковырял.
Подумал что у меня послепраздничный глюк, двигатель в таком положении
Первое впечатление что старый хозяин хотел что то вообразить, но посмотрел с другой стороны, штатные крепления...
Это как понимать такое расположение двигателя? и вобще, лпм Весны я вобщето не раз ковырял благо он в Советской технике часто встречался, но тут... просто нет слов. как пасик то тогда ходит?, что за дебильная идея? или все таки у меня глюк?


Сорри, качество фоток неочень, снимаю телефоном.

Нет, это не глюк, просто непривычное расположение двигателя. В Весне 306 стоял так же:
http://www.rw6ase.narod.ru/000/mg/wesna306otkr.jpg
А пассик, если меня склероз не подводит (ну не полезу я сейчас за своей Весной, слишком надежно закопана, да и не помню, жив ли там пассик), должен быть натянут так:

potroshitel, Большущее спасибо!!!
Видел я извращения с техникой но такие...
Теперь мне жутко хочется его собрать, и воотчию убедится что такой принцип в полне работоспособен!
Еще раз Огромное спасибо!

Andreich писал(а):Принес сегодня Ритм 202-1 вскрыл и волосы дыбом встали...
Я эти магнитофоны если честно что Весна 202 что Ритм 202 ранее не ковырял.
Подумал что у меня послепраздничный глюк, двигатель в таком положении

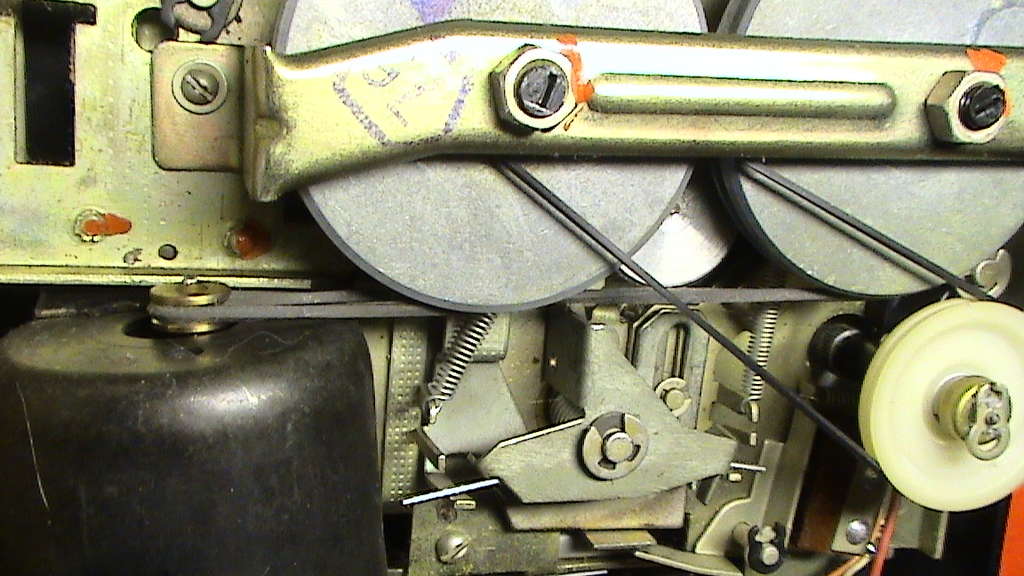

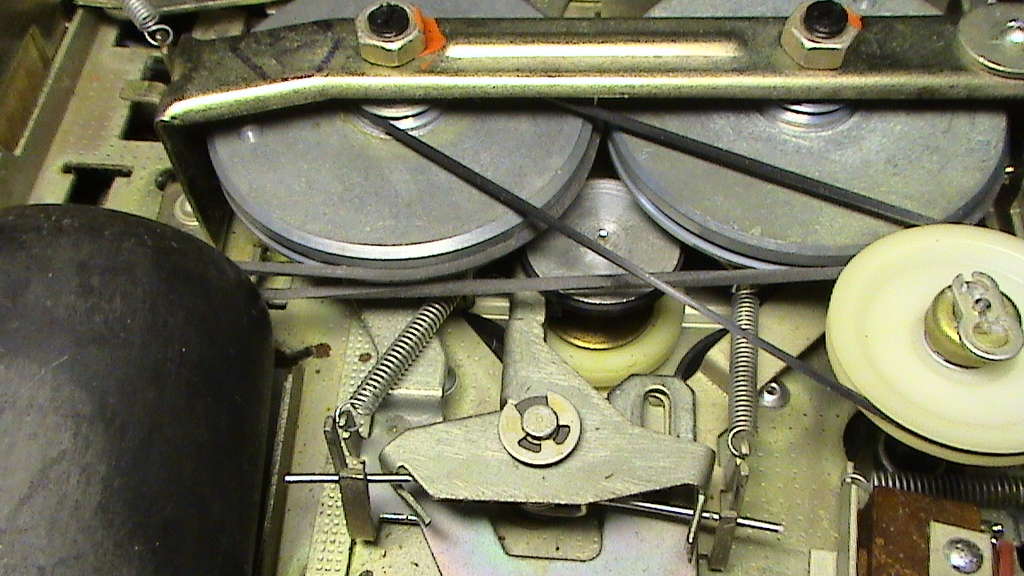

У меня Весна-202 такая есть, 1979 г. в.

rft2, Огромное Спасибо за наглядные фотки!!!

Да, там именно так все сделано, с двигателем БДС. Ну, не может он быть установлен в нормальном положении. Не сомневаюсь, что пасик может слетать.

Значит не подвел меня склерозик:)

Двигатель лежит как поросенок на боку, однако хорош тем, что трехфазный и его обороты зависят не от напряжения, а от частоты.

пассик слетал как тока чуть подрастянется. и если в обратную сторону покрутить - тоже.

У меня был кассетный Ритм 301 и Ритм 303 Стерео, там такого типа двигатели если не работали, менял на обычные митсуми.

~ИмпYLs~ писал(а):У меня был кассетный Ритм 301 и Ритм 303 Стерео, там такого типа двигатели если не работали, менял на обычные митсуми.

тоесть я так понимаю не меняя положения? просто класическое расположение тут врядли применить получится, хотя кронштейны разные бывают...
Мужики, есть еще вопрос. Двигатель трех Фазный, схемки платы частоты вращения не у кого не завалялось???, умерла она напрочь!

~ИмпYLs~
у меня есть днище от Электроники-302

Andreich писал(а): класическое расположение тут врядли применить получится

получится. У меня карпаты 205 были, с таким же движком, но он по нормальному стоял

Что то опять проблема, схема совершенно не катит под Весну 202-1.
Сто раз все номера выводов проверил, совершенно не бьется...
Вот наглядный примет, переменка 9В должна по схеме приходить на № 35,36, диодный мост тоесть, у меня на номера 52,53, схемы разные что ли были? не кто не в курсе?

может 202 просто, т.к. у Весны-202-1 протяжка с нормальным положением движка.

Нет, схемы на 202 и 202-1 у меня есть, там все идентично!
а в это аппарате вот такой вид.

Ну со схемой входами выходами я разобрался, но есть непонятный момент.
Непойму почему падает напряжение в блоке питания аж в три раза когда включаю двигатель. (трехфазный)
От другого источника двигатель БДС-0,2М включал работает исправно, и схема тоже работает, звук тока слабоват мне кажется. Что может быть с блоком питания? С диодного моста причем понижения напряжения не отслеживается.

Всем Огромный Привет!
Вот и закончил я свою скромную реставрацию магнитофона "РИТМ 202-1"
То что было на фото в топике выше, то что получилось выкладываю.
Небольшие подробности по реставрации:
1. Корпус отмыт, и покрыт полиролью, получилось думаю сносно для 1985 года.
2. Замена, точнее установка пасиков, их просто не было, голова как всегда AMIR, новый ролик при замене которого возникла проблема, вал выйти вышел, но при установки на посадочном месте не держался, пришлось химичить.
3. Блок питания. Изначально был неисправен, по логиге стоял транзистор КТ972А, кто то воткнул КТ817, с совершенно другой связью и ждал от него работы. Установил КТ816 все заработало.
4. Двигатель родной БДС-0,2М.
5. Платы автостопа не было, выдрали зачем то, пришлось пойти по пути Весны 202., то есть без нее.
6. Родную схему я так и не нашел, все что попадалось совершенно не подходило под эту модель, так что действовал на одних только догадках, и своих примитивных навыках в радиоэлектронике.
Вывод:
Аппарат честно меня порадовал. Для своих лет звучит чистейший! Для моно звука, я такой просто еще не встречал.
Электроника 302 то же для своего класса ничего, но этот просто порадовал, хотя работать ему конечно вряд ли придется, займет место на полке, ну и иногда для профилактики.
Теперь на очереди в коллекцию Легенда, Протон и Спутник, если конечно найду.




И я так и не понял, на передней панели Ритм 202-1, на задней Весна 202
Комплектовали чем придется, или старый хозяин пытался изобразить из двух один, вывод у меня только такой...

Andreich писал(а):Комплектовали чем придется, или старый хозяин пытался изобразить из двух один, вывод у меня только такой...

Да собрали скорее всего из бяки конфету
У меня дома такой Ритм 202-1, даже с инструкцией и схемой

~ИмпYLs~, а Вам не сложно схемку отсканить и поделится , если только она не от Весны 202-1. Потому что таких я море накачал с интернета, но у меня она другая. На фото выше ее сфотографировал даже..

Есть такие, 1979г выпуска. Движки,- в одной японский, в другой наш, обе на германии. Интересны только с исторической точки зрения, по звуку и ЛПМ намного хуже Весны 305/306/202.

Andreich писал(а):неправда, эти клавиши от 302, более поздней только 1986года.

Такие клавиши уже с 83 года пошли...

Вот моя 1984 года выпуска http://photo.qip.ru/users/makc42006/3658752/

Посмотрел, действительно на сайте нет фото протяжек этих ранних “электроник”.
Ничего необычного, естественно, нет - вот как выглядит. Головка дрянь, резина на подкассетниках вся поплыла, пришлось поставить “вечные” от Весны, подшипники на валу вместо бронзографитовых – пластмассовые.

Максим писал(а):Такие клавиши уже с 83 года пошли...

Да, я об этом тоже писал выше.

VeschiiOleg писал(а): Да, я об этом тоже писал выше.

Не заметил раньше

VeschiiOleg писал(а):Э-ку 302 официально кроме Зелека выпускал Минск и Ижевск

Если не путаю, видел еще и из Киргизии Э-302. У меня несколько схем\паспортов Э-302, посмотрю.

ssfedor писал(а):резина на подкассетниках вся поплыла, пришлось поставить

Опа, а что это там фото, и подающий узел тоже с резинкой? Или это и есть от "Весны"?

Подающий тоже с резинкой. Это не от Весны, это Венгры.

Max-R писал(а): Опа, а что это там фото, и подающий узел тоже с резинкой? Или это и есть от "Весны"?

Да,оба Весновские, родные "мадьярские" давно на помойке!

Да подающий узел можно было б и не трогать
Вот говорят были Венгерские ЛПМ с латунным тон валом, вот это наверное раритет действительно,
я сколько 302 переделал но с таким ЛПМ так и не попадались., а посмотреть бы неплохо было бы на то с чего все слизано.

Andreich писал(а):Вот говорят были Венгерские ЛПМ с латунным тон валом, вот это наверное раритет действительно

Не знаю насчет латунного, венгерские видел только со стальным валом. Маховик мог быть и латунным, но проще точить заодно.
А вот втулки бронзовые, да и ролик с бронзовой сердцевиной, все чин-чином.

свою электронику 302-2 покупал в 88 году. серебристый корпус, електретный микрофон, который автоматом отключался при вставливании разьема внешнего сигнала. жаль, тот аппарат не сохранился. в коллекции другие. Хороший аппарат, чего только со мной не прошел! от походов и до игр для "Байта".

Я как-то писал, что встречал "Электронику" - магнитолу, производства нашего завода "Мезон". Видел ее только раз. Искал полтора года и только сегодня нашел. Видно выпущено было очень малое количество. На моей "Электронике" серийный номер 566, 1999 год. Привожу фото.

ух ты.... прикольная штуковина
