Илеть, Ростов, Союз, Снежеть и Санда - проблемы и решения!

Сообщение

pavel1962 · #8001

При воспроизведении крутится только правый двигатель.Никак не регулируется. При перемотке влево-крутится левый двигатель.Вправо-правый. При команде стоп-вращаются оба и останавливаются.

pavel1962 · #8002

Фотодатчика,как на 105м нет.Как тогда происходит регулировка натяжения?

pavel1962 · #8003

Регулировка R25 ничего не дает. Двигатель тянет на всю мощность,и не регулируется. Без микросхемы DA2 вращаются оба двигателя,и натяжение более-менее.

bluezmoon · #8004

pavel1962, видео в предыдущем посте смотрели?

pavel1962 · #8005

Смотрел. Но в 112 нет фотодатчика.

pavel1962 · #8006

И в том видео Ростов исправный.Нужна только регулировка.

bluezmoon · #8007

Доигрался мой Союзик

,3дохла перемотка,точнее мотает туда-сюда но только первую сотню метров.Потом встает.
А воспроизведение метров за сто до конца ленты стал тянуть,чем ближе к концу,тем сильнее.
По-ходу растормаживания левого узла не происходит,или наоборот сильное подтормаживание.

411i6470r · #8008

bluezmoon,
переднюю панель снять, и понаблюдать, как ведёт себя "при этом" электромагнит тормозов .,. а дальше видно будет . а пока только "игра в угадайку" .,.

LAMER · #8009

bluezmoon писал(а): ↑
27 май 2022, 16:57
Доигрался мой Союзик ,3дохла перемотка,точнее мотает туда-сюда но только первую сотню метров.Потом встает.
А воспроизведение метров за сто до конца ленты стал тянуть,чем ближе к концу,тем сильнее.
По-ходу растормаживания левого узла не происходит,или наоборот сильное подтормаживание.

предпологаю магнит тормоза не влипает.частая проблема.

bluezmoon · #8010

Парни,спасибо,пока не разбирал,стоит памятником.
Панель у моего единая,с ручками возиться надо.

411i6470r · #8011

bluezmoon писал(а): ↑
31 май 2022, 16:16
с ручками возиться

да ладно посдёргивать аккуратно. поддевать отвёрткой , плоской шлицевой. чтоб не повредить панель - кредитки и прочие пластики типа "мастер кард" в помощь . , .
Аппаратура ДОЛЖНА работать, а не пыль собирать !

bluezmoon · #8012

411i6470r, да у меня есть аппаратуры,чтоб заняться,недавно О-107 закончил,перед этим О-108,сейчас подошла очередь О-106.А ручки я уже не один раз снимал.Две вставки очень тугие.

Союз-111 · #8013

Здравствуйте,подскажите пожалуйста,Ростов 112 при воспроизведении перестал крутить правый двигатель (Перемотка вперёд работает нормально…нет напряжения на двигателе,в буэ под подозрение попал vt 16 …по схеме напряжение от 10 до 14 в ,а там 1,3…завтра попробую поменять …видимо сам ответил на свой вопрос))))

411i6470r · #8014

Союз-111, правый мотор, обязан стартовать при замыкании микропереключателя (его рычаг прижимного ролика толкает при сработке режима по сути) . можно самому принудительно этот микро-свитч пощёлкать - мотор должен включаться, если это не произходит - тогда уже начинается ремонт .

Союз-111 · #8015

411i6470r писал(а): ↑
01 июн 2022, 07:59
Союз-111, правый мотор, обязан стартовать при замыкании микропереключателя (его рычаг прижимного ролика толкает при сработке режима по сути) . можно самому принудительно этот микро-свитч пощёлкать - мотор должен включаться, если это не произходит - тогда уже начинается ремонт .

благодарю вас,действительно щелкнул рукой запустился ,видимо подклинило немного

411i6470r · #8016

Союз-111, нарегулируйте положение этого микропереключателя по высоте, тут не в подклинивании дело. может, разболтало винтики крепления, как вариант .

Союз-111 · #8017

411i6470r писал(а): ↑
01 июн 2022, 11:39
Союз-111, нарегулируйте положение этого микропереключателя по высоте, тут не в подклинивании дело. может, разболтало винтики крепления, как вариант .

Да,я сделал уже,его немного наклонило ,затянул всё- собрал магнитофон,благодарю вас

Neo2fx · #8018

Здравствуйте. Магнитофон Союз-МК110 -С1. Во время воспроизведения раздался сильный треск в обоих каналах ( что на АС, что в наушниках) Треск очень громкий, непрерывный, в любом режиме работы магнитофона, независимо от положения регулятора громкости. На линейном выходе, через кабель на другой усилитель, магнитофон воспроизводит нормально. Так понимаю, что накрылся блок усилителя мощности. Мелкие электролиты на плате УМ были поменяны пару-тройку лет назад. Заменены также были большие электролиты на основном блоке питания (в верхней части аппарата, которые между моторами). Большие электролиты ( 6 штук банок по 2000mF сбоку справа от УМ ) стоят еще родные. Менять их буду на новые, разумеется, но думаю что причина в другом. На плате штук 20 транзисторов ,осциллографа нет, придется что ли по одному выпаивать и проверять тестером... Может кто сталкивался с такой же проблемой, что проверить в первую очередь?

bluezmoon · #8019

Если треск в обоих каналах,то наверняка причина общая.Проверьте цепь питания.На УМ там отдельно напряжение подается.

Neo2fx · #8020

bluezmoon писал(а): ↑
11 июн 2022, 12:35
Если треск в обоих каналах,то наверняка причина общая.Проверьте цепь питания.На УМ там отдельно напряжение подается.

ммм..КЦ-шку я менял 2 года назад, всё работало по сей день. Или это не то? На УМ вроде идут диодные мосты из 4х диодов выпрямительных ,рядом с блоком предохранителей. Попробую сначала заменить 6 больших конденсаторов на УНЧ,( им все таки больше 30 лет) потом проверить диоды.

bluezmoon · #8021

Питание там простейшее ±27V

Банки фонят обычно дохлые.А треск может непропай или С5 там бээмтэшка какая-нить,может его заменить.
В идеале питание бы от другого источника дать.

Neo2fx · #8022

bluezmoon писал(а): ↑
11 июн 2022, 14:59
Банки фонят обычно дохлые.А треск может непропай или С5 там бээмтэшка какая-нить,может его заменить.
В идеале питание бы от другого источника дать.

Съездил в магазин, купил кондёры и заменил все шесть , сглаживающих в блоке питания усилителя мощности (ну а те 4 конденсатора что на схеме главного блока питания я ,как писал выше, поменял заблаговременно еще 2 года назад) .
Были в наличии только китайские 2200mF /50V , гамно конечно, но думаю 27 вольт "китайцы" должны выдержать.
Из старых, ( К50-16 с ереванским логотипом) только один оказался исправный, остальные потеряли емкость, пара даже вообще не определились ESR-метром. Удивительно как до сих пор все работало! Не знал что армянские стоят, в кожухе -то не видно. Планировал же их еще раньше заменить, но как то руки не доходили)
Магнитофон заработал. И воспроизводит с ленты , и с источника -звукоснимателя ( как усилитель) работает. Да! На полной громкости раньше усилитель немного посвистывал, но я на полной не слушаю, и как-то не заморачивался . Теперь никакого фона в усилителе даже на полной громкости нет.

nektar · #8023

Здравствуйте! Подскажите, пожалуйста, в чем может быть проблема. Есть магнитофон Союз 110, но нет звука. Сигнал проходит на запись, работают индикаторы, но в режиме воспроизведения вообще ничего не происходит. Пробовал менять к157ул1а, ничего не изменилось. Вообще я так понимаю, косяк где-то в УВ или он может быть где-то ещё?

Самый ! · #8024

nektar писал(а): ↑
29 июн 2022, 21:10
Пробовал менять к157ул1а, ничего не изменилось

не надо начинать с замены наугад. ИМС весьма надёжны, особ. 157 серия.
Перечитайте предыдущий пост от Neo2fx, не удивлюсь, что С в её питании "высох".

Можно попробовать в режиме плея потыкать пальцем на вход-выход УВ, появится ли фон.
Если при касании узла на выходе есть фон- то значит, нет сигнала с узла. Потом коснуться на входе узла: если есть- значит нет "до" узла. И так далее по схеме.
Можно и с приборами- проверять режимы команды, это уже только по схеме.

bluezmoon · #8025

На микросхеме точно УЛ?Написание сходно с УП,на некоторых только вооруженным глазом.Мне в магазе однажды напутали.

ALEXFAN · #8026

Всем доброго времени суток! Имеется Илеть 110. Проблема такая, с момента включения Илеть-110 звук сильно искаженный и хриплый, по прошествии трех минут все приходит в норму. И так каждый раз. источник звука внешний. Подскажите пожалуйста в чем может быть проблема? Может кто-то сталкивался?

bluezmoon · #8027

ALEXFAN писал(а): ↑
02 июл 2022, 16:17
источник звука внешний

От магнитофона только усилитель пользуете?А сигнал от какого-нить CD-проигрывателя?С выходом больше ~1V ?

ALEXFAN · #8028

bluezmoon писал(а): ↑
02 июл 2022, 20:50

ALEXFAN писал(а): ↑
02 июл 2022, 16:17
источник звука внешний
От магнитофона только усилитель пользуете? А сигнал от какого-нить CD-проигрывателя?С выходом больше ~1V ?

Использую как усилитель. Источник звука ноутбук.

bluezmoon · #8029

ALEXFAN писал(а): ↑
03 июл 2022, 02:06
Источник звука ноутбук

Вероятно на нём включен выход на телефоны,переключите на линейный выход.

stits · #8030

Помогите найти правильную схему на устройство управления Союз МК 110 с-1. У меня на плате всего лишь 4 микросхемы . На всех же схемах их 5,6,7...

bluezmoon · #8031

Это плата 2.390.001 ,а распространенный вариант 2.390.010.
С четырьмя мкрсх у меня на Союз МПК-111-С1 была,но так как плата не доставала,то ограничился только заменой единственного электролита.

411i6470r · #8032

bluezmoon,
оч похоже на ростововскую плату (у меня 012 - похожа плата),
схемка : https://cloud.mail.ru/public/Cb3E/Kd4mMtiHh
печатка : https://cloud.mail.ru/public/5Fzu/BafbHsGvQ
пробуйте, сравнивайте

stits · #8033

bluezmoon писал(а): ↑
07 июл 2022, 01:28
Это плата 2.390.001 ,а распространенный вариант 2.390.010.
С четырьмя мкрсх у меня на Союз МПК-111-С1 была,но так как плата не доставала,то ограничился только заменой единственного электролита.

Какая его ёмкость? А у меня творится хз что. Заменил его,теперь режимы не хотят включатся, только после нажатия кнопки пауза. И без нажатия стоп. Изначальная проблема, была в обратной перемотке,которая мотает не в ту сторону, и до сих пор не решена.

bluezmoon · #8034

stits писал(а): ↑
07 июл 2022, 07:39
Какая его ёмкость?

Сейчас уже трудно сказать.Занимался им давно уже,поменял на как был.Думаю 4,7х50V

PS Проверьте полярнсть.

stits · #8035

411i6470r писал(а): ↑
07 июл 2022, 06:59
bluezmoon,
оч похоже на ростововскую плату (у меня 012 - похожа плата),
схемка : https://cloud.mail.ru/public/Cb3E/Kd4mMtiHh
печатка : https://cloud.mail.ru/public/5Fzu/BafbHsGvQ
пробуйте, сравнивайте

печатка с каким то полукруглым вырезом. На моей такого нету. На вашей схеме операционник 157уд2 , у меня только 4 шт 561ла7

411i6470r · #8036

stits, спасибо за поправку - я особо не вдавался .,. предложил - "что есть" : )

stits · #8037

411i6470r писал(а): ↑
07 июл 2022, 09:11
stits, спасибо за поправку - я особо не вдавался .,. предложил - "что есть" : )

та нечего,спасибо и вам.
Странно , не ужели не у кого нету схемы? Даже на фото " народ.ру" магнитофон с данной печатной платой, а схему к нему прилагают на 7 микросхем..(

bluezmoon · #8038

Была ли она в печатном варианте?

nikvan58 · #8039

nikvan58 · #8040

Электромонтажный чертёж тоже имеется. по необходимости сброшу.

stits · #8041

Спасибо. Сбрасывайте

stits · #8042

nikvan58 писал(а): ↑
07 июл 2022, 16:55
Электромонтажный чертёж тоже имеется. по необходимости сброшу.

Сбросьте пожалуйста

nikvan58 · #8043

stits · #8044

nikvan58 писал(а): ↑
07 июл 2022, 15:47

Можно ещё раз переснять это фото. Плохо видно номера выводов(

nikvan58 · #8045

stits · #8046

nikvan58 писал(а): ↑
09 июл 2022, 11:31

Большое спасибо. А ещё бы, так же, схему Блок управления электроприводом ,и печатный монтаж

stits · #8047

И так. Изначально было: перемотка обратная мотала в сторону обратную нужной. Перепаял все логические микросхемы на панельки и менял их местами, заменил почти все конденсаторы ( мерил еср тестером) неполярные заменил полярными ,включенными последовательно минус к минусу. Нашел два неисправных транзистора в буэ. Перемотки заработали. Но появилась новая проблема ( на этапе замены конденсаторов) : теперь после нажатия кнопки стоп. Перемотки не включаются. Их можно включить только не отключая режим воспроизведения. Ещё пауза не работает и запись

Jimi · #8048

Всем здравствуйте. Кому попадалась Илеть-110 конца 1990 года, самый закат производства этих моделей?
Дело в том, что самые последние партии Илетей-110 были с одной очень хорошей модернизацией. Мне уже два аппарата таких попалось.
Но я не могу найти документацию (схему) именно с этой доработкой.

Суть доработки заводских рационализаторов состоит в том, что они ушли от микриков под электромагнитами ролика и лентоотвода.
Известно, что эти микрики коммутируют питание на подмоточный двигатель. Когда задается режим воспроизведения или перемотки, то на соответствующий электромагнит подаётся напряжение, исходя из логики это же самое напряжение подаётся на обмотку реле (РЭС-9), которое стоит на плате соединительной в центре магнитофона, рядом с ведущим двигателем. Реле соответственно 2 шт, так как микропереключателей было 2. Эти реле выполняют роль тех самых микропереключателей. Всё гениально просто! Ушли от дополнительной юстировки и отладки положения этих микриков в составе с ленточной пружиной, где вся конструкция крепилась под электромагнитами ролика и лентоотвода, то есть меньше работы слесарям-сборщикам стало.

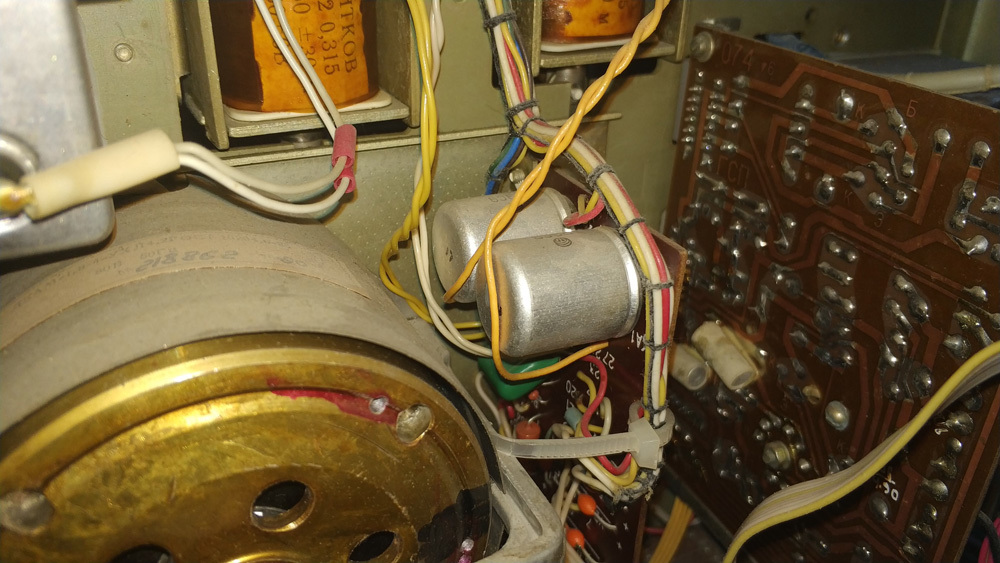

Такая Илеть-110 мне попалась. Фото выше. Я искал эту документацию, но так и не нашёл. Просто интересно стало. Может у кого есть?

stits · #8049

Устранил проблеммы с включением перемоток и паузы с записью. Банально, но причина тому, флюс между выводами логических микросхем. Протёр каждую ножку и заработало.
Теперь вопрос: это нормально,когда в конце пленки при перемотке, её конец несколько секунд трепает по поверхности магнитофона. Или же должна быть какое то плавное снижение скорости в конце бабины,и подтормаживание?

zvv · #8050

конечно нормально.. откуда простому механизму придёт понятие что лента подходит к концу на катушке? что бы быстрее останавливалась катушка после окончания ленты, нужен оптический стоп..
