Приветствую. Извиняюсь, может быть, немного не по теме этой ветки форума...
Потребовалось измерить частоту на входе делителя частоты в кварцевых наручных часах (кварц часовой - 32768Гц). Частотомера дома нет.
Может ли кто-то в Москве оказать такую услугу?

Если Вас интересует отклонение частоты для точности установки то такие измерения от часов до суток идут.. Сличение близких частот на НЧ крайне непростая вещь...

Я когда часы настраивал - измерял не частоту, а период. Намного проще и точнее

Для настройки часов, а не какой то частотомер

https://play.google.com/store/apps/deta ... dulumtuner

https://play.google.com/store/search?q=Tickoprint

Из темы не понятно, что за часы?

Если механические, то один вопрос.
Если чисто электронные, то совсем другой.

Часы интересные. Луч 3055.
Схему можно найти по запросу в интернете.

Здесь про эти часы написано
http://forums.balancer.ru/tech/forum/20 ... .1024.html
Были такие в начале 80-х.Проработали не долго.Стали убегать в час на 10-15 минут.В ремонт нигде не взяли.Где то затерялись

Благодарю за ссылку. Как раз то, что нужно. Но все же, как я понял из прочитанного, народ пробовал измерять частоту следования импульсов после делителя частоты (8Гц) частотомером.

dim7810 писал(а): ↑

29 июл 2022, 20:17

народ пробовал измерять частоту следования импульсов после делителя частоты (8Гц) частотомером.

И все-таки - не частоту, а период.

Shuare, ну хочет он частоту! Пусть попробует!

2vlad писал(а): ↑

29 июл 2022, 23:09

Shuare, ну хочет он частоту! Пусть попробует!

Ох, долго придется мерить Буквально...

Понял) Прошу прощения) Конечно же период.

Так или иначе я не верю, что у этих часов нет какого-либо прямого способа измерения частоты.

Александр Хрисанов писал(а): ↑

02 авг 2022, 19:17

что у этих часов нет какого-либо прямого способа измерения частоты.

Часы то вообще то с маятником или как он там у электромеханических называется. Так что может там частоту по тик- такам измеряли или период или количество этих тик-таков

Борисович писал(а): ↑

02 авг 2022, 22:18

Так что может там частоту по тик- такам измеряли или период или количество этих тик-таков

А кстати - очень может быть. Ведь были раньше приборы с микрофоном - для настройки механических часов

Shuare, были, только вот частоту колебаний системы баланс-волосок эти приборы не измеряли... Самые простые измеряли мгновенное значение т.н. суточного хода, это специалисты, которые с такими приборами непосредственно работали лучше объяснят и расскажут.

2vlad писал(а): ↑

02 авг 2022, 22:47

.. частоту колебаний системы баланс-волосок эти приборы не измеряли... Самые простые измеряли мгновенное значение т.н. суточного хода,

Я так понял, что ТС и надо было измерить точность хода. А с электромеханических часов самое то - микрофоном сигнал "тик-так" снимать

dim7810 писал(а): ↑

27 июл 2022, 19:35

Потребовалось измерить частоту на входе делителя частоты в кварцевых наручных часах (кварц часовой - 32768Гц). Частотомера дома нет.

в этих часах нет кварцевого-резонатора так что эти часы немогут считаться кварцевыми они электромеханические подобные часам слава только уменьшенные до наручьных , это хорошо видно на увеличенном-фото , так что спецы-форума неищите кварц его там нет .

YRI,LV писал(а): ↑

03 авг 2022, 11:01

так что спецы-форума неищите кварц его там нет

Не болтайте ерундой !

А вот так ЛУЧе видно ? Фото со снятой платкой, дальняя платка с замененным кварцем

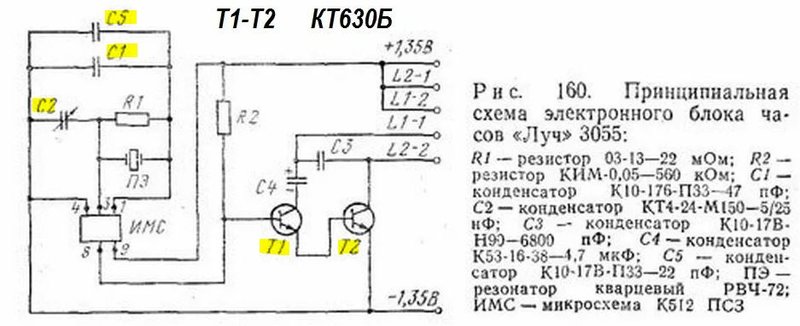

У меня вопрос, скорее, про возможность измерения периода. Заменил транзисторы Т1 и Т2. Это ключи, которые управляют катушками возбуждения и подпитки баланса. С1 тоже был заменен. Думаю, что обвязка вокруг кварца будет влиять на частоту колебаний. Так ли это?

dim7810 писал(а): ↑

03 авг 2022, 18:13

Думаю, что обвязка вокруг кварца будет влиять на частоту колебаний. Так ли это?

Конечно. Так там конденсаторы надо ставить и с соответствующей ТКЕ

Shuare писал(а): ↑

03 авг 2022, 00:39

микрофоном сигнал "тик-так" снимать

да, это будет уже потом, ближе к концу настройки, когда удастся синхронизировать частоту импульсов от кварца и колебания магнитного колеса баланса.
Там транзисторы с завода миниатюрные. КТ317Б. За неимением их в продаже пришлось заменить на близкий аналог (SMD)

Осциллографом я вижу импульс с делителя (62-63мс). Период тоже прослеживается. Приблизительно 125мс, т.е. в одну секунду 8 импульсов. Все вроде бы верно. Просто хотел убедиться, что частота 32768 изначально на входе.
