Всем привет.
Попался магнитофон "Весна-202"
Сразу удивило, что там двигатель стоит не как на фото в музее, а повёрнут на 90 градусов
Вот:


--
А в музее вот так:
http://www.rw6ase.narod.ru/00/mg_kp1/wesna202.html
==
==
А вопрос вот какой.
Ролик не прижимается к тонвалу - видимо выскочила какая то пружина
Что она из себя представляет и куда там её цеплять.
Вот на фото ЛПМ с нажатой клавишей "Пуск" - но ролик просто болтается на своей оси.
--

Аппарат 1981 года
в УНЧ стоят мощные транзисторы ГТ703, а на плате ЛПМ стоят 3 штуки ГТ403 - эти видимо для управления двигателем.
--
--

Моторы так установлены- частое явление, ролик явно не родной.

Пластиковый кронштейн с прижимным роликом на вашем магнитофоне не родной, видимо пластиковый кронштейн пытались приляпать от какой-то китайской погремушки.
Заводской прижимной ролик с кронштейном должен быть примерно такой:



В правом ряду кронштейны с прижимными роликами от советских магнитофонов, ваш должен быть нижний справа, в левом ряду от импортных:

Ну хорошо, пускай ролик не родной.
Прижимается то он к тонвалу чем ?

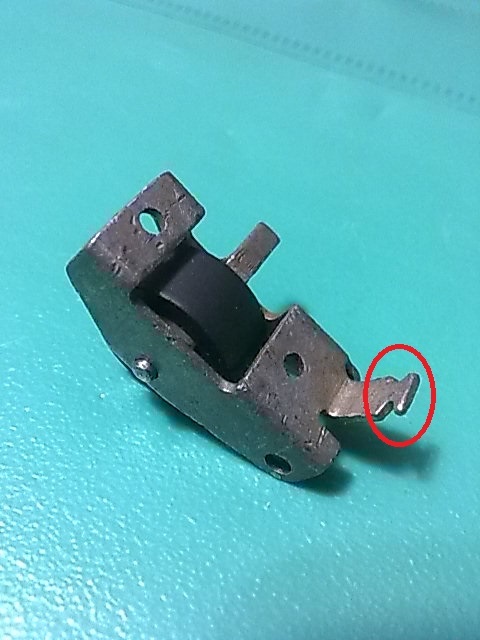

Сюда цепляется один конец пружинки, второй за шпенёк на лентопротяжке (он на вашем фото виден справа от ролика).

А...понял. То то в магнитофоне валялась пружинка - и я не не понял откуда она слетела.

вопрос по ролику из такого же ЛПМ (Весна-207), это брак?
ролик родной, резина мягкая.

Это родной, но распух от какой-то химии...

Andrey Smirnov писал(а): ↑

25 авг 2022, 18:14

распух от какой-то химии

странное дело, впервые такое вижу.

...Скорее всего - попалась какая-нибудь кооперативная кассета, их много случалось в девяностые... У меня даже, вроде, попадался аналогично деформированный ролик...

seashur писал(а): ↑

25 авг 2022, 17:18

вопрос по ролику из такого же ЛПМ (Весна-207)

Вы ЧО? В Весне 207 ВАЩЕ НЕ ТАКОЙ ЛПМ!!! Сам мафон стоячий (202 и 205 лежачие) и пассик в 207 ЛЕНТОЧНЫЙ.

PROF61 писал(а): ↑

29 авг 2022, 15:51

Вы ЧО?

та ладно, те же два маховика, и думаю что там общего очень много
