Вот нашел у себя полуфабрикат с какого то завода, импортного... По затянутым припоем отверстиям, по краям рамки, можно утверждать, что это горячее лужение, а не химичесое.

Потапыч писал(а): ↑

13 фев 2022, 13:31

что это горячее лужение

Да это чистой воды гальваника причём локальная и это медные выводы. Забавно что выводы уже обрезаны от рамки. У нас выводы до последнего не обрезали, только после формовки. Микросхема кстати применялась в эстонском калькуляторе.

ДмитрийМ писал(а): ↑

13 фев 2022, 13:05

просто барабан в ванне

В установке, маркировку которой я привёл микросхемы загружаются прямо в лотках. 900 штук в час производительность. А для большего количества использовали другую установку и она уже была полностью автоматическая.
Лудятся при температуре 200-280 градусов. 3-5 секунд и готово. Сначала во флюсе 1.5-2 секунды, а затем в олово на столько же. Загружают их туда вручную.

Serjio, А вот встречаются микросхемы 133 серии двух видов: с золотой нижней частью и с белой.Это так задумано,или на первых золото не туда прилипло?

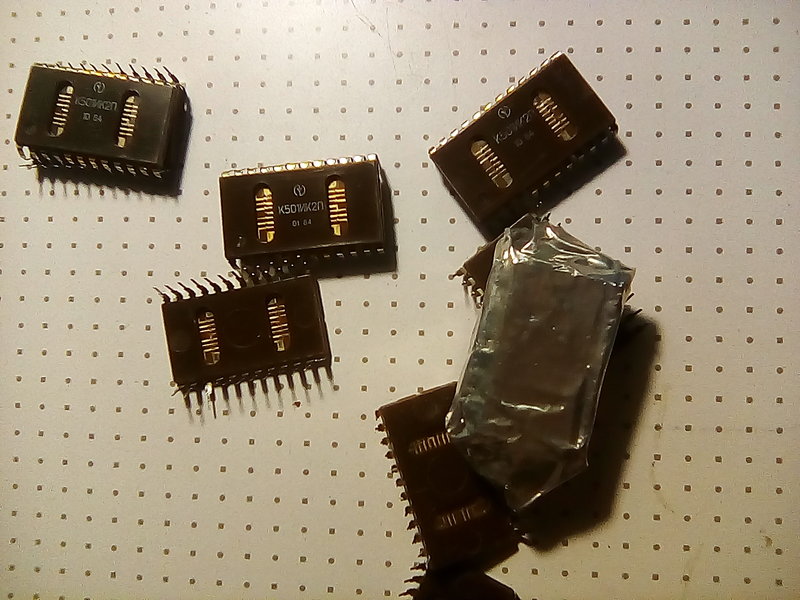

А ещё весьма занятен корпус 501 серии.
Как применить,пока не придумал.Часы на ней сделать несколько проблематично.
Замысла конструкторов этого корпуса то же не понял
А вот корпус 230 серии весьма крут.На ней часы рано или поздно сделаю

Борисович писал(а): ↑

14 фев 2022, 03:35

Это так задумано,или на первых золото не туда прилипло?

Это так задумано. Золото не может (могут чуток не доложить ) ни туда прилипнуть, его только гальваникой наносят.
Вот кстати сделал фотки. Классическая микросхема и с классическим хим. лужением. Причём четыре вывода из корпуса ещё и позолоченные.



Если царапать ногтём, то утолщения вообще не чувствуется. Сколько там должно быть в микронах уже не помню.

На самом деле там все выводы ВНУТРИ позолочены, сделаны покрытие площадок для приварки золотых выводов от кристалла. Просто они золотили в виде круга (условного) поэтому в центре ИС золото чуть вылезало наружу и видно, а крайние ноги подходили к кристаллу внутри и локальное золочение уже под пластмассой после опрессовки оказалось.. Разламывал таки корпуса пионером, там это хорошо видно.
ЗЫ. А про 501 (и кажется ещё 145 такие были и ещё кто-то...) я думал что эти открытые площадки типа для тестировани кристалла, ну не для экономии же пластика? Хотя конечно может и не для этого... Но по сравнению с полностью опрессованным корпусом неясен этот изврат и усложнение технологии..

ДмитрийМ писал(а): ↑

14 фев 2022, 11:11

На самом деле там все выводы ВНУТРИ позолочены

Да точно вспомнил где то у меня были раньше заготовки с выводами, но помойму все выбросил.
Кстати у 155ру7 по три вывода торчат, тоесть размеры круга были приблизительные.

ДмитрийМ писал(а): ↑

14 фев 2022, 11:11

ну не для экономии же пластика

Вполне возможно...у Квазара (изготовитель микросхемы) всегда были самые дешовые микросхемы и самые не надёжные.

ДмитрийМ писал(а): ↑

14 фев 2022, 11:11

А про 501 (и кажется ещё 145 такие были и ещё кто-то.

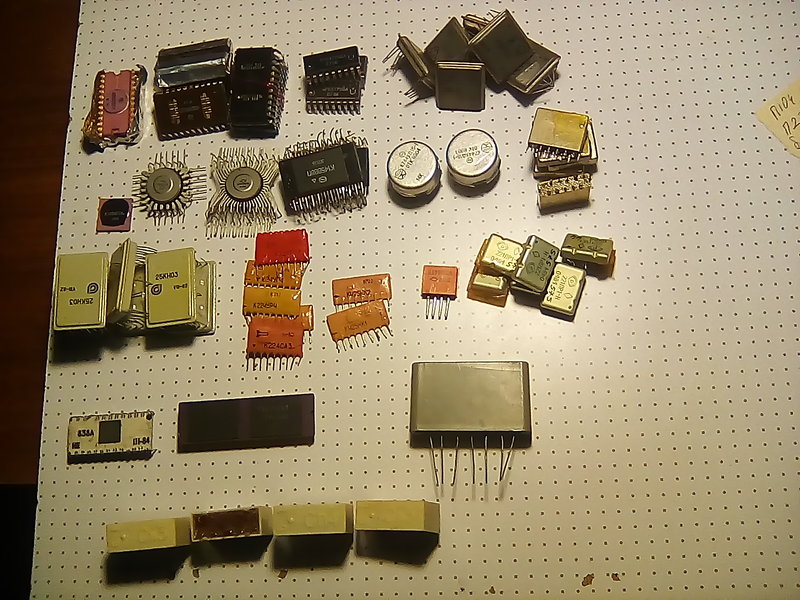

145 таких не было,там у ранних выпусков были свои весьма чудные корпуса.На картинке,те которые на пауков похожи.А ранние 501 были в золоте,в левом верхнем углу.

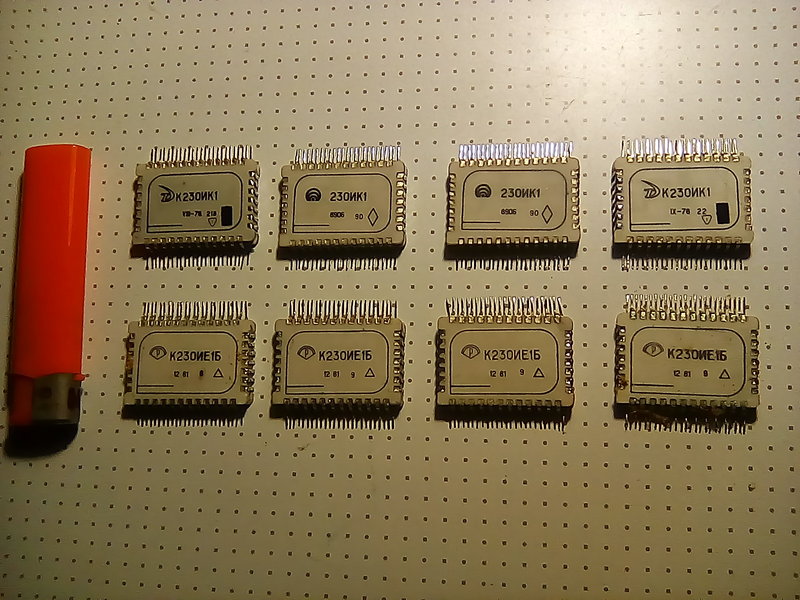

А в 230 серии несколько удивило,что 8 микросхем 3-х производителей.Хотя микросхемы весьма малораспостранёные

Борисович писал(а): ↑

14 фев 2022, 13:07

А в 230 серии несколько удивило,что 8 микросхем 3-х производителей.

Это наши Зеленоградские (изделие "Талисман"), но позже производство было передано на другие заводы. Кстати их после монтажа нужно заливать лаком обязательно и повторный монтаж по ТУ не допустим. Тоесть с ними не так всё просто...гибридки они капризные...

Serjio писал(а): ↑

14 фев 2022, 14:29

Кстати их после монтажа нужно заливать лаком обязательно и повторный монтаж по ТУ не допустим. Тоесть с ними не так всё просто...гибридки они капризные

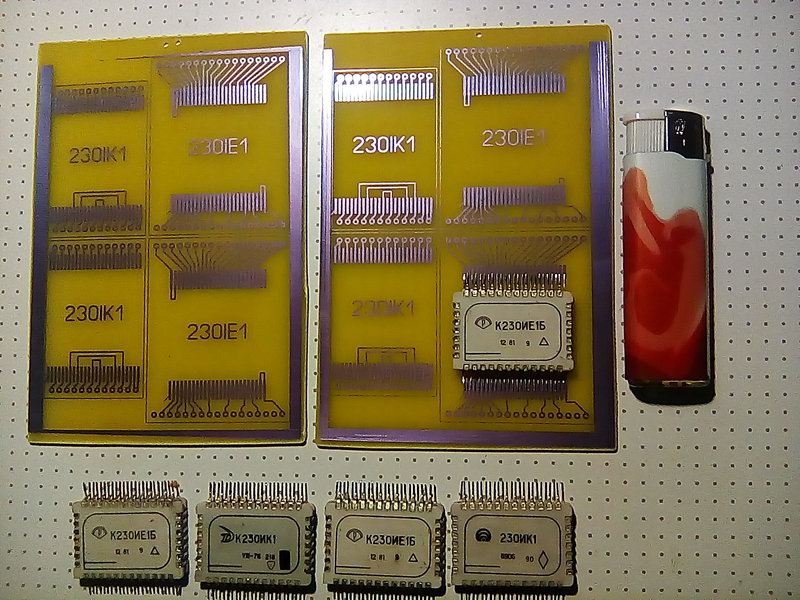

Про это где то встречал.Поэтому хороший человек сделал переходники,типа для опытов и макетирования.Потом если часы получатся, буду с переходниками на общую плату ставить.
Но корпус весьма занятный,50 ног

Кстати они сначала для военки делались, но там их забраковали. По слухам они влагу из воздуха засасывают в себя...
