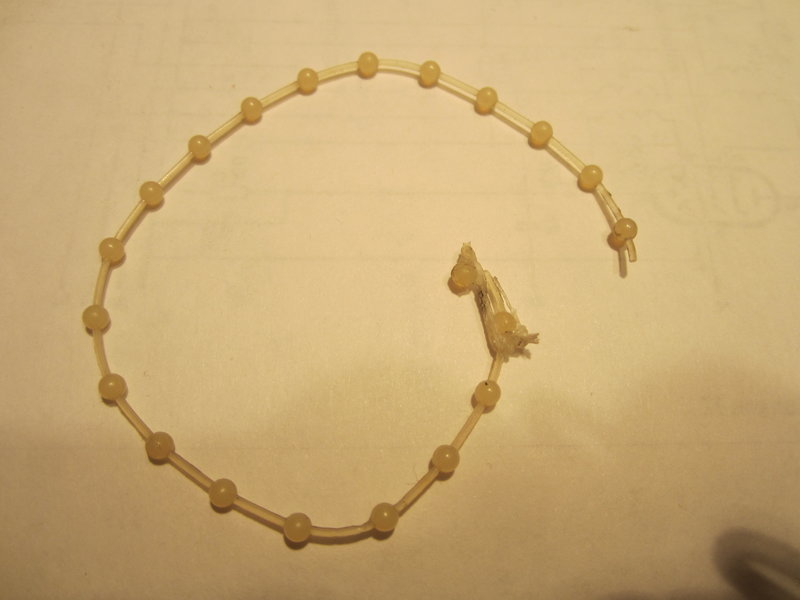

Восстанавливаю немецкий приёмничек Норд менде 70х годов. Оборвалась вот такая шариковая цепочка привода переключателя диапазонов на шкалу. Пластик стареет. Шаг звена ориентировочно 9,2 мм., диаметр шарика 3мм. Может знатоки подскажут где ещё применяются такие цепочки. Подумывал о приводе жалюзи (штор), но не знаю, какие там размеры. Заранее благодарю.

Подобрать "бусины" по размеру и узелками или клеем фиксировать промежутки?

Думаю можно и бисер подобрать вместо шариков, а верёвку уж вообще проблем нет.

колибри, на рулонных шторах, что у меня в квартире, шарик 4.5 мм, шаг на небольших 6 мм, на больших 12 мм.
И Nordmende есть, пока с живой цепочкой.

svk, Интересно, какая родная у вас цепочка, она стыковая или целиковая?

С бусинками, думается, проблем действительно нет. А вот с верёвкой сложнее. Нужно нерастягивающуюся.

Гм... Взять тонкий стальной тросик, пропустить через бусины с дистанционными втулками из подходящих трубок. Например, стержень от шариковой ручки...

колибри писал(а): ↑

24 дек 2021, 01:34

svk, Интересно, какая родная у вас цепочка, она стыковая или целиковая?

Лишний раз не хочется лезть, тем более, через некоторое время собираюсь настраивать диапазоны. Сейчас несколько других сабжей разобранные лежат. Но если Вам важно и срочно, то могу посмотреть)
Посмотрел, заметных стыков не увидел.

old_hippie писал(а): ↑

24 дек 2021, 08:46

Взять тонкий стальной тросик, пропустить через бусины с дистанционными втулками из подходящих трубок. Например, стержень от шариковой ручки...
Какая у вас модель приемника?

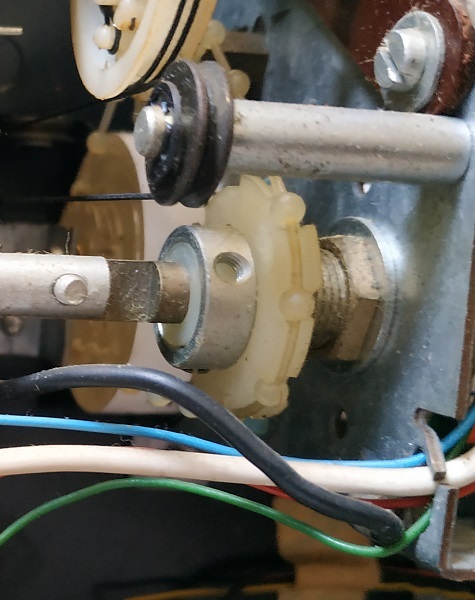

Такой вариант сомнителен, отрезки стержней жестки, не войдут в пазы роликов и цепочка слетит. Лучше шарики посадить на подходящую леску, нагрузка там небольшая, легкий пустой барабан со шкалами, ничего не растянется. Леску с обеих сторон отверстия каждого шарика слегка оплавить, даже клеить ничего не придется. Останется продумать единственный стык.

svk писал(а): ↑

24 дек 2021, 09:39

отрезки стержней жестки

кембрики, изоляция проводов подходящего диаметра, делов-то...

Грузила для рыбалки, или пломбы от ювелирный изделий.
Опресовать на тросике или на леске.
Лучше грузила, хотя я не рыбак.

Леска и "бусинки" с булавок должны прекрасно клеиться.
ИМХО свинец перетрёт при изгибах. Может, лет через 100.

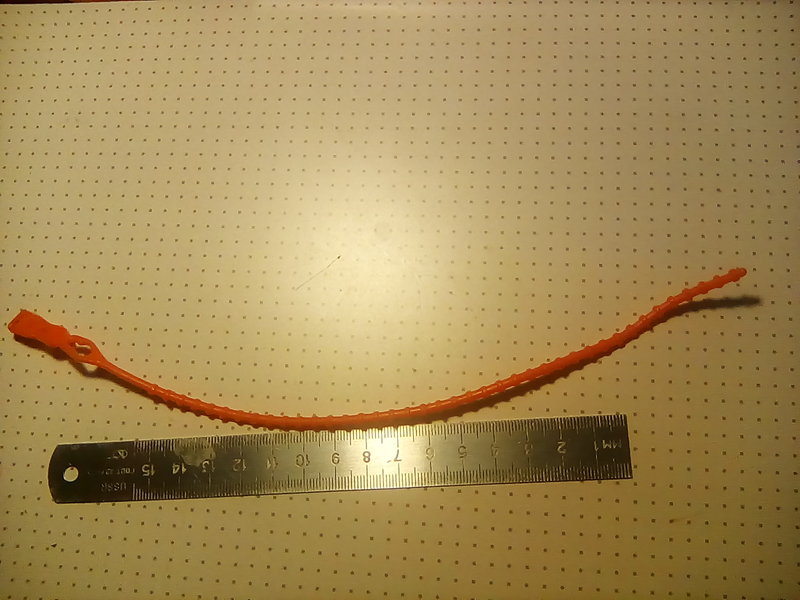

Вполне современная стяжка,шаг чуть менее 5 мм.Были на каких то мешках
Если шарики через один аккуратно срезать,как раз подойдёт

Судя по фото в работе задействовано всего несколько бусин... Использовать старый тросик, заменив по длине не используемый в работе фрагмент капроновой ниткой. Нитку завязать за бусины.

maister писал(а): ↑

24 дек 2021, 18:37

Судя по фото в работе задействовано всего несколько бусин... Использовать старый тросик, заменив по длине не используемый в работе фрагмент капроновой ниткой. Нитку завязать за бусины.

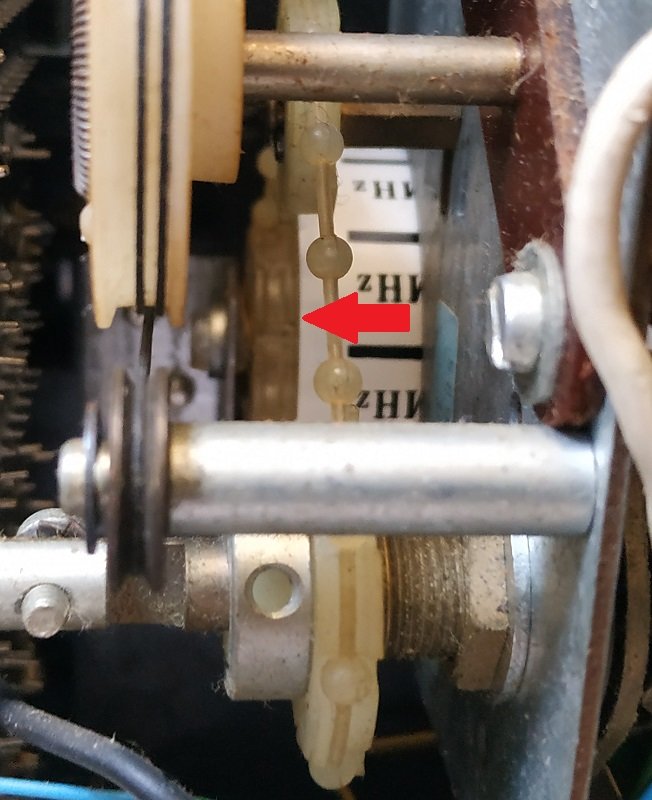

Не так и по фото это не видно. Вращение без ограничений в обе стороны по кругу, независимо от количества оборотов. Разве сделать упоры, но это индивидуально.

Не применял ни разу бисерные шарики, скорее всего, подойдут. В стыковочном шарике просверлить отверстие по диаметру двух лесок, вставить их навстречу, натянуть с небольшим усилием и зафиксировать клеем. Оплавлять леску для фиксации шариков плохая идея, микрокапля циакрината решит проблему.

kuzmin писал(а): ↑

25 дек 2021, 09:19

В стыковочном шарике просверлить отверстие по диаметру двух лесок, вставить их навстречу, натянуть с небольшим усилием и зафиксировать клеем.

Тоже рассматривал такой вариант, но представлял, что концы лески срезать вдоль на половину диаметра.
В общем топикстартеру предложена масса вариантов, ждем результат

Всем спасибо, по результатам отпишусь.

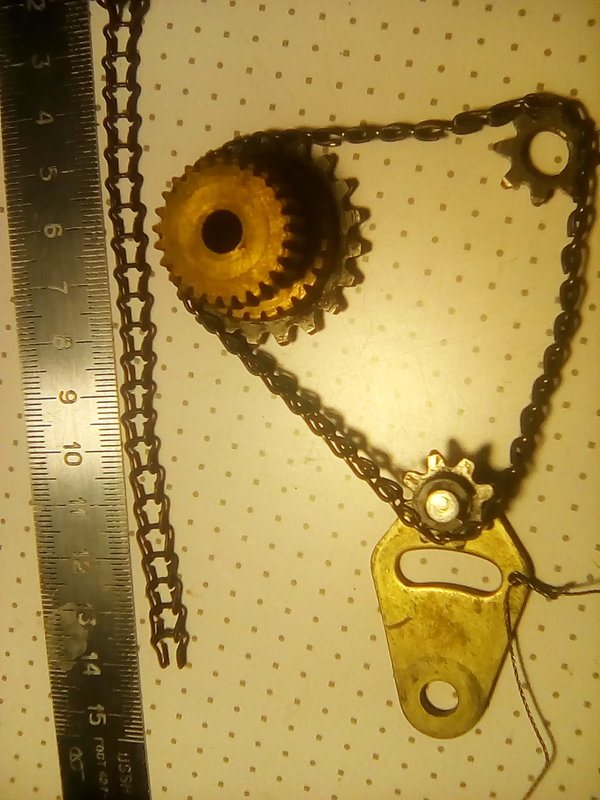

На картинке цевочная цепь со звёздочками заводского изготовления.Использовалась в древний самопишущих приборах.
Лет 30 назад,сплёл подобную цепь размером побольше из медной проволоки для игрушки с фанерными звёздочками.Звёздочки как раз были похожи но те,что в приёмнике.И неплохо крутилась.Смутно припоминаю какая была оснастка для изготовления.Из деревяшки сделаная.

Борисович,
Спасибо. Весьма оригинально!

Борисович писал(а): ↑

26 дек 2021, 02:59

Звёздочки как раз были похожи но те,что в приёмнике.

Похожая цепь используется в кинопроекторе "Русь". Единственный момент, который не позволит её применить, например, в моем радиоприемнике, это расположение звездочки (шестерни) вплотную к барабану со шкалой.


Хотя, автор темы не указал ни приемник, ни показал фото узла, возможно цепь подойдет.

Такая же цепь используется в немецком микровольтметре.

Svk.Такая цепь как раз то и подойдёт.Если её одеть на половинку звёздочки.Я это изначально и имел в виду.Для цепи в приёмнике получаются две звёздочки.Использовать наружную

Борисович писал(а): ↑

27 дек 2021, 09:52

Svk.Такая цепь как раз то и подойдёт.Если её одеть на половинку звёздочки.Я это изначально и имел в виду.Для цепи в приёмнике получаются две звёздочки.Использовать наружную

Понял, одной стороной пойдет по канавке. Тогда действительно будет тонкая и изящная. Хорошее решение.
Наш ответ Nordmende, утрем нос немцам с их капроновыми цепочками

Когда встречал, что такая передача на шариковой цепочке, называется механизм Рабко, видимо по имени изобретателя.

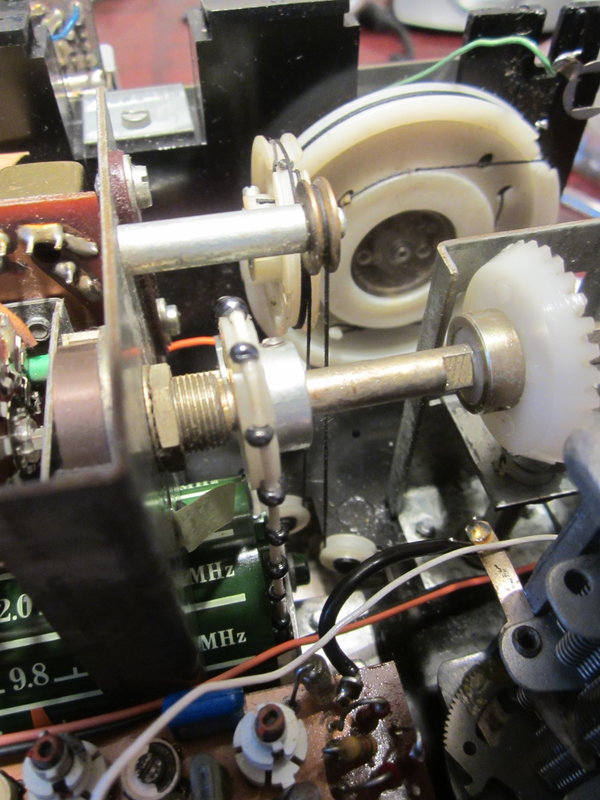

Ровных бусин не нашёл, пришлось купить отечественного, кривого бисера. Однако получилось и работает. Пришлось повозиться с установкой на место. Теперь в поиске 7 вольтовых лампочек освещения шкалы. Всем спасибо за участие, с Новым годом!

колибри, отличная работа, снимаю шляпу!
Конечно упрощает то, что цепочка управляет лишь барабаном со шкалой, при этом цепочка нисколько не влияет на положение переключателя диапазонов.
Вы так и не сказали, какая модель?

Спасибо. Охватывает галетник, шкалу, ролик натяжения. Модель 9000st.

колибри писал(а): ↑

03 янв 2022, 23:00

Модель 9000st

Это вещь, вершина их переносных радиоприемников!
То, что охватывает, понятно. Но влияет только на барабан со шкалой.

колибри, спасибо!
Такая же история с приводом и меня, опираясь на инфо коллеги, вот сделал подобный ремешок, только использовал
леску (1 мм.) в качестве несущей. Клеил бисер к леске на моментальный клей. Погляжу на сколько надежна моя конструкция, есть мысль вместо бисера навязать на леске узлы. Буду экспериментировать.

Кубанский белорус, здорово получилось.Только один момент, как место стыка будет проходить через шестерни? Удачи!

Нормально стык проходит, но отклеились пара бусинок, пришлось приклеить их на место снова, но др. клеем.

колибри писал(а): ↑

03 янв 2022, 21:15

Ровных бусин не нашёл, пришлось купить отечественного, кривого бисера. Однако получилось и работает. Пришлось повозиться с установкой на место. Теперь в поиске 7 вольтовых лампочек освещения шкалы. Всем спасибо за участие, с Новым годом!

Если потребуется широкая "номенклатура", то бусин стеклянных и пластиковых очень много в гостинице "Севастополь", там все этажи заняты индийскими продавцами с их "бижутерией" и запчастями к ней.

О, там за 25 лет ничего не изменилось!!!
Как-то меня занесло туда, жил в ней несколько дней в прошлом веке.
