Доброго времени.
Имеется DVD от системы 5.1
Не корректно работает привод дисков.
( все остальное при этом сохраняет рабчее сост., а именно FM радио , чтение с USB)
При нажатии кнопки « выброс лотка» лоток выезжает , при установке диска и послед . нажатии клавиши « Выброс диска лоток «завозит « диск внутрь .
При этом главный двигатель привода диска стоит (* нет попытки крутить диск ) , двигатель перемещения головы так же стоит .( специально отгонял лазер в ручную на « конец» диска )
После 10-20 сек происходит выброс диска ..
И так циклично .
разобрал , первое проверил концевик лотка .
Потренировал , проверил ..Все норм .
Замерил питающие напряжения с ИИП ( все норм .)
Проверил питающие напряжения на МС драйвере двигателей (AM5668S)
Питание на нее приходит .
Можно ли предполагать , что не исправна МС драйвера двигателей при данной симптоматике ?* Или дело явно в ином . ..?

А как движки ? Чаще всего они подкарачивают или отгорают щетки.
При КЗ и драйверам приходит писец

Движки проверял крайне тупым способом )
Т.е. К их щеткам мультиметр в реж. измерения мВ , и крутил за оси..
Мультиметр что то там начинал показывать )

Завтра попробую подать на них напряжение ..Посмотрю как они себя ведут .

С движками не так просто. Могут быть "мертвые" точки. Гонял на пол напряжения номиналки и смотрел как себя ведут. При плохом контакте после прогонов иногда начинали работать нормально, если аппарат долго не использовался.
Конечно может быть и проблемы лазерной головки и шлейфа ее подкючения. Аппараты делают из такого г..на что слов нету. Я уже несколько лет их в руки не беру

А при обрыве шлейфа кстати на голову ведь может быть.....
СПС !
Пойду проверять все перечисленное .
Аппарат довольно " старый" 2007 г/в .
И в чем прикол , то 1 регион дисков ..т.е. USA и питание 120 В .

П.с.Что то с загрузкой фото на форуме проблемы какие то...

Даже RCA !

В интернете даже схема есть
https://elektrotanya.com/cgi-bin/downlo ... rtd215.rar

Итак ,проверил двигатели с помощью АКБ от телефона.
Работают без нареканий.
Прозвонил шлейф до головы(звонится,т.е. жив)
Заменил МС драйвера двигателей..
И аппарат ожил..Но с глюками..1) после нажатия "выброс диска" диск не останавливается перед открытием лотка..2)не читает вообще никаких дисков..двд,мп3,сд...Грузит ,в конце пишет "нет диска".Через раз контролеру кажется ,что открывает /закрывает лоток в то время когда диск уже в нутри и по факту идет его чтение..,последнему факту вижу обьяснение в залипающем концевике каретки головы(хотя концевик звонится как живой)
Для наглядности снял два вилео с примером работы...Линзу протирал ватой..
Скажите ,что это может быть ?
Хана лазеру?
И второй вопрос ,что ему не хватает для того ,что бы перед выгрузкой диска полностью его останавливать ,а не крутить по инерции.

Такое впечетление что вообще мозги поехали. На видео не видно чтоб происходил поиск диска, только после обноружения диска он должен начять крутится и информация начинает считыватся с середины диска ...
Головка не ездит и линза не двигается вроде

На одном видео голова в ручную отогнанная на конец диска не движется ,не перемещается.
На другом видео голова стоящая на начале диска ездит,"светится красным".https://youtube.com/shorts/rT9qGKnlr90?feature=share
Но переодический привод ведет себя "не адекватно",как в видео сообщениями выше..
В мусорку по ходу...?

А через USB смотреть ? Или тоже очень ограниченый список форматов ...

Надежда была на то ,что flac по usb будет читать.Но увы.
Mp3 если только.

Гм...Спонтанно таки взял и заработал dvd..

Мне такое было было с микротрешиной в шлейфе. У человека то работал то нет, пока окончятельно не сдох.

Повторро запустил..Воз и ныне там..Пойду шлейф найду.

Гм..только что заметил..Если во время воспр.диска нажать "выброс лотка",то диск выплевывает не останавливая,.а если во аремя реж."воспр" сперва нажать "стоп",а затем "выброс лотка",то все ок..Странный алгоритм работы...Или все таки не исправность?
Видео для наглядности
https://youtube.com/shorts/lhKOHotxQ7c?feature=share

Диск сейчас после замены шлейфа читает на раз два

Добрый день.
Решил не создавать новой темы по пустяковому вопросу.

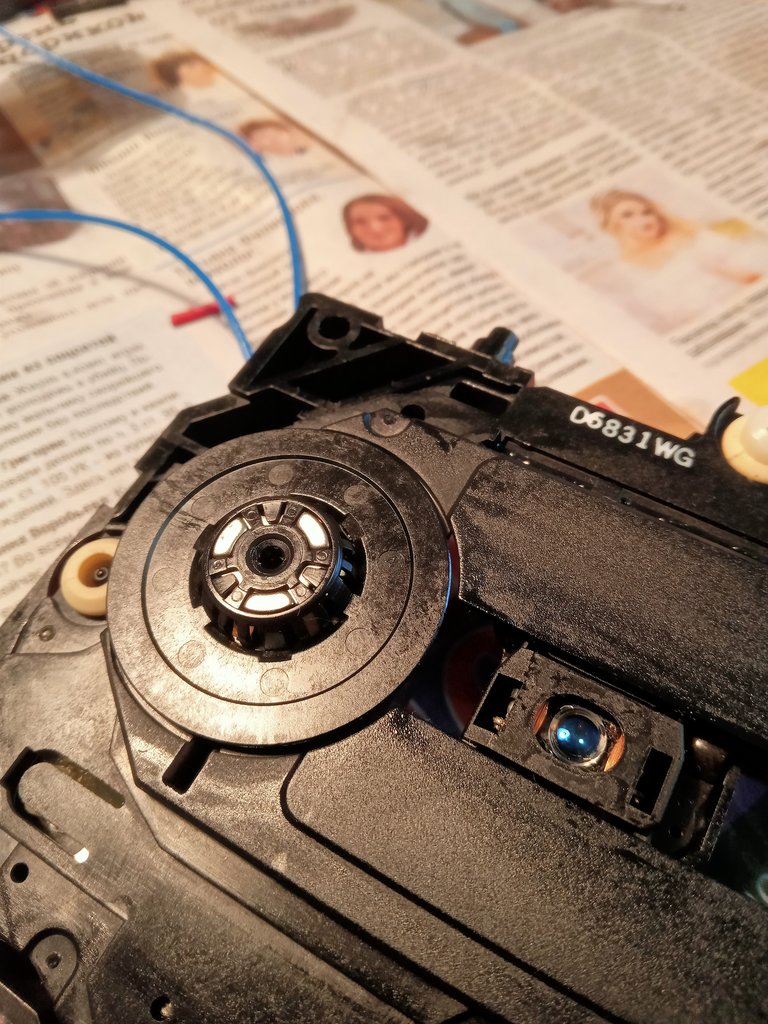

Как снять шпиндель основного двигателя?

Потянуть вверх

По мне такое как снятие шпинделя не предусмотрено производителем , меняется механизм целиком ...

В таком случае все методы хороши !

Vygandas писал(а): ↑

20 фев 2022, 16:00

По мне такое как снятие шпинделя не предусмотрено производителем , меняется механизм целиком ...

В таком случае все методы хороши !

Как бы ещё изделие до 2000 г.
sl-pd887 technics
Хочется верить в то ,что ремонтно пригодно.
По итогу спотыкается рандомно звук.

Я не слышал про присоленные снятия шпинделя с оси двигателя. Может на заводах оно и есть
Снимал парой тройкой плоских отверток подсовывая с низу. Часто все это было на грани фола, но что поделаешь когда надо, делается все на свой страх и риск

Только надо бы перед снятием измерить расстояние от двигателя до диска/шпинделя, а то потом замучаешься настраивать.

Решил сперва (перед попыткой снять шпиндель) глянуть как вообще ведёт себя этот двигатель.
Согласно советов из интернета. Смазал как смог подлезть верхний подшипник и нижний .
Дал с регулируемого БП плавно в плоть до 15 В.
Двигатель воет...
Звук работы у него явно не здоровый.
В то время как двигатель перемещения лазера вполне сносно (на слух работает).
Далее согласно методике заключающийся в исследовании двигателя как генератора...
На клеммы мотора милиАмперметр.
К валу мотора мотор с редуктором (от стола СВЧ печи)
Крутим исследуемый двигатель,смотрим на мА.
У меня порядка 4 мА...а в статье говорится ,про 150...
На сколько способ вменяемый?

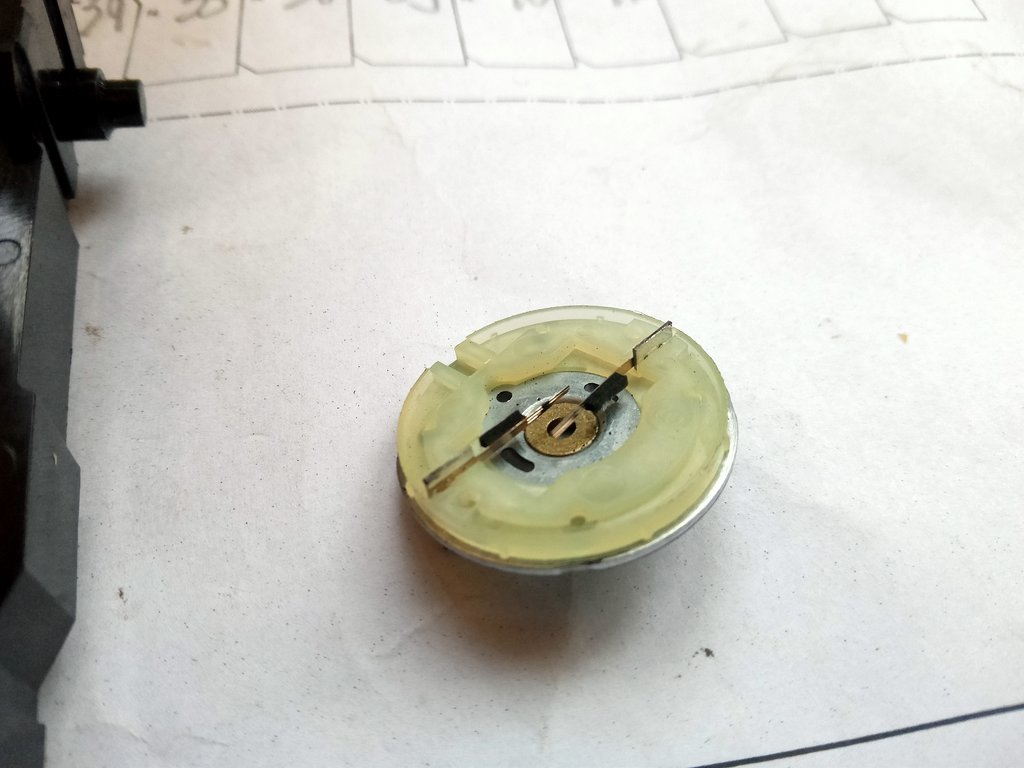

П.С.Снял с двигателя задную крышку ..коллектор не выглядит сильно изношенным...

Что за за чернота на щетках в месте контакта и почему так видны следы щеток на коллекторе (как будто на темном фоне). Не будет ли это от пыли изношенных подшипников мотора. Как люфтят подшипники, может из за того и вой и повышенное биение диска к краю ?

Да,это нагар.
Но я там вообще "мясо" думал увижу.
Осевое биение есть увы не много...

Вопрос .Если менять двигатель...К примеру взять похожий по габаритам и длине вала от ДВД пкд...
Пойдет или бредовая идея?

Что значит не много, его не должно вообще чествоваться. А черноту надо пробовать зачистить до блестящего металла, померьте щупом мультиметра место нагара, как повышается сопротивление контакта, может щетки уже того подгорели?

Заменить пробовать можно, главное чтоб подходило крепление и параметры. Только где такое достать не убитое ... У меня лежит пару лет прекрасный переносной проигрыватель КД с дохлым мотором и замены нет ...

Снял шпиндель с двигателя.
Слез он легко с помощью пинцета.
Вал двигателя разбил овалом верхний подшипник.
Сегодня полезу в закорма искать подобный мотор.

Иногда подходят двигатели со старых CD приводов

Shuare писал(а): ↑

21 фев 2022, 12:26

Иногда подходят двигатели со старых CD приводов

Такой антиквариат еще надо суметь найти. Давным-давно в всяких КД приводах используют бесщёточные двигатели шпинделя.

Конечно можно от DVD плееров взять , особенно от поздних , они быстро вышли из использования и хорошо сохранились , но только от Самсунга , это шлак полный , лучше с китайца снять. В компьютерных приводах стандартные коллекторники только на открытие лотка работают , двигатель вращающий диск там бесколекторный.

ДедФеном писал(а): ↑

21 фев 2022, 12:36

В компьютерных приводах стандартные коллекторники только на открытие лотка работают , двигатель вращающий диск там бесколекторный.

Поэтому и писал про старые... иногда на помойках древние системники вижу

Vygandas писал(а): ↑

21 фев 2022, 12:32

Shuare писал(а): ↑

21 фев 2022, 12:26

Иногда подходят двигатели со старых CD приводов

Такой антиквариат еще надо суметь найти. Давным-давно в всяких КД приводах используют бесщёточные двигатели шпинделя.

Простите за тупость ,но какие конкретно двигатели сейчас применяют?
Микросхемы драйвера двигателей ведь те же самые применяют вроде....

Раз тема про ПКД, спрошу - какой программой записывать аудио диски?
В юности помню были проблемы что именно с самим носителем, не все CD диски подходили. Писал тогда с помощью Nero.
Записал на днях один диск с помощью виндовс медиа плеер, но диск всё равно не читается проигрывателем, в то время как компьютером без проблем.
Вот и интересно кто как преодолевает трудности несовместимости носителей?

Первый раз такое слышу , если диск не совместим с плеером , видимо он записан не как аудио СД. Для копиования адиодисков используйте любую программу которая создаёт образ диска и записывает его , например Ультраисо , и никаких проблем не будет.


Иногда попадаются гибридные диски - аудио СД + данные , такие диски могут не читатся некоторыми плеерами.

Дык медиаплеер CD-audio криво пишет (по крайней мере под семёркой), Nero как раз правильно. UltraISO тоже CD-audio не умеет.

Rrr751 писал(а): ↑

21 фев 2022, 14:15

Простите за тупость ,но какие конкретно двигатели сейчас применяют?
Микросхемы драйвера двигателей ведь те же самые применяют вроде....
Вернуться к началу

Прощаем !
В первую очередь имеются в виду компьютерные устройства с дисками формата КД.
В них уже давним давно отказались от шёточных моторов в шпинделе. Идут трехфазные с вращающимся магнитом и датчиками положения. И микросхемы конечно с управлением таким двигателем совсем другие .Смотрите разницу :
https://cdn.datasheetspdf.com/pdf-down/ ... ductor.pdf
КартикО как выглядит :

Vygandas, спасибо.
Влез в закорма.Сыскал порядка 6 ед.двигателей от пкд .Из этих 6ед.не люфтит только один.
При чем среди них есть и абсолютно новый...и он люфтит)
Завтра буду проверять их все отдельно от привода.
Выберу наиболее способного к дальнейшей эксплуатации.

ame_san писал(а): ↑

21 фев 2022, 18:25

Раз тема про ПКД, спрошу - какой программой записывать аудио диски?
В юности помню были проблемы что именно с самим носителем, не все CD диски подходили. Писал тогда с помощью Nero.
Записал на днях один диск с помощью виндовс медиа плеер, но диск всё равно не читается проигрывателем, в то время как компьютером без проблем.
Вот и интересно кто как преодолевает трудности несовместимости носителей?

Так и пишите с Неро, там просто ! Можно например и в Виндовс 10 изгаляется https://4systems.ru/inf/kak-zapisat-aud ... indows-10/
Только я уже давно использую только простые, так как имею КД проигрователи Эстония, Филипс, Штудер.

oldmao писал(а): ↑

21 фев 2022, 18:36

Nero как раз правильно

Да вот, увы не так это.
Есть диски записанные Неро, не читаются они.
Но то что сами диски приходилось подбирать, это я помню точно.
Но сейчас увы, я купил последние два диска на районе, больше они завозить их не будут. Так что и подбирать не из чего.
Интересно чем записывали диски, те, кто ими торговал на рынках

ame_san писал(а): ↑

21 фев 2022, 19:33

Интересно чем записывали диски, те, кто ими торговал на рынках

Они не записывали, пиратки через Горбушку и Митино. Стояли заводские линии полного цикл на оборонных заводах и штамповали.

То у вас, а у нас именно записывали на обычные магазинные болванки Titanum.

Какая версия Неро? Всё, что писал шестой (под WinXP и Win7) читается везде. Проблема может быть только с CD-RW, но не с CD-R, чисто из-за физической разницы в коэффициенте отражения рабочего слоя. У вас скорее проблема в приводе, раз даже болванки приходится подбирать.

Как то года 3 назад соседу чем то писал несколько дисков в старую машину на самых дешёвых болванках, все нормально. Главное режимы диск-за-раз и минимально возможная скорость записи !

oldmao, За эти годы приводы были абсолютно разные, и LG, Pioneer, Asus...
А вот версия Неро... В последний раз писалось на кажется восьмой.
Надо попробовать шестую на выходных
