ну наверное начну с того, что когда то вте еще совейски времена я покупал в сельпо такой аппарат и он мне очень нравился, и конструкцией,
и собственно неординарной внешностью, да и звук тоже был не из плохих...
но ТОТ канул куда то а все время чесалось прикупить для шоб було для памяти...
цены в тырнети не совсем по моей пенсии, потому и прикупил на авито\наше все\
распотрошенного квазимодо с надеждой, что у него не совсем там все запущено...
по факту небыло всех звуковых плат, осталось правда то, что мне больше всего и нана было: автостоп, двиг с регулятором оборотов,индикаторы, тр-р, регуляторы и не шибко убитый вид, правда оторваны боковые стенки, но то поправимо...
короче обошелся он с пересылом 1,7 тыр. и от наконец то отдыхая от Ростова\отдельная тема\ решил таки сделать из него простой плеер,
дабы все для оного было вналичии...
как бы аппарат для экспериментов со звуком ну и для памятника...
сначала все помыл в ванной с мылом, просушил и корпусные боковушки приклеил всякими клеями...
УВ покупал как то тут https://www.novoelectronica.ru/catalog/ ... ona-stereo
работает отлично, два напряжения в самом присутствовало 9 и 30 волт, так что приклеив кц и использовав один из конденсаторов у БП\второй накрылся\ получилось хорошее питание 9В для автостопа и двигла...
а от 30в через стаб на 15В запитал УВ...
лпм очищена и протерта-смазана, подрегулированы подмотка-перемотка, пасики заменены, правда счетчик не стал ставить пасик, но оставил как бы шоб був...
фоты попробую ниже приклеить, а от несколько вопросов таки не дают покою...
Как устроен выброс кассеты? сейчас она просто при нажатии клавиши пальчиком открывается...
может де там пружинку пристроить, пока не могу понять...
головка стояла импорт, отличная - оставил пока...
нужно придумать как подключить индикаторы со светодиодами перегруза - уж больно хочется чтобы мигало и прыгало...
может чего попроще кто посоветует...
ну от пока так...

А сайт зачем? http://www.rw6ase.narod.ru/00/mg_ks/orel206_10.jpg

Sulphur писал(а): ↑

03 июн 2021, 15:38

А сайт зачем?

может покажете ГДЕ там стоит что, что выбрасывает кассетодержатель?
ни одного снимка на сайте нету корпуса изнутри...
от тут вроде что то дОлжно быть...
но как?

Весноподобных ЛПМ Вы не видели явно.

Есть тут кое-чего...

Sulphur, ну что ж вы та упрямо то...
ЭТА штука, что вы выделили у меня есть и она выталкиват, но...
кассетоприемник должен быть на пружинке\мне ТАК кажется\ и сам должен выбрасываться\пружинить...
педалька открывает защелку сверху, а тот рычажок подталкивает кассетоприемник, но дальше все должно пружинкой,

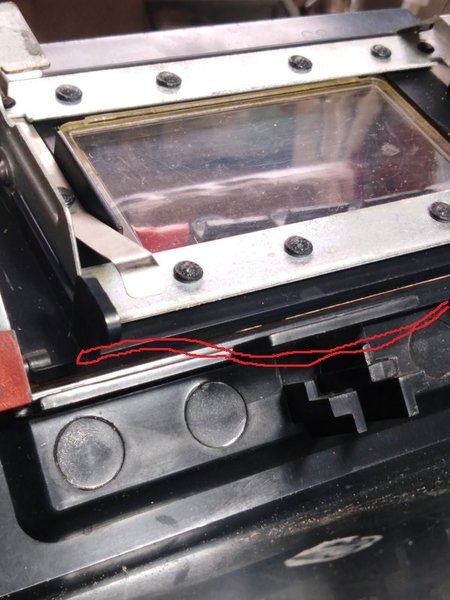

на моих фото я показал всякие штучки на корпусе под кассетоприемником и на самом тоже, может там что то должно стоять...

а уж демпфера то там точно нету...

А дальше нельзя, что ли, проанализировать? Суперсложный механизм такой, что ли??? Слов нет.

Sulphur писал(а): ↑

03 июн 2021, 18:23

Весноподобных ЛПМ Вы не видели явно.

В этом магнитофоне этот язычок выброса кассеты - рудимент по сути. ))
Кассету вынимает кассетодержатель. И он должен быть подпружинен.

Можно предположить, что была некая фигурная плоская пружина. Например так:

Sulphur писал(а): ↑

04 июн 2021, 05:27

А дальше нельзя, что ли, проанализировать? Суперсложный механизм такой, что ли??? Слов нет.

та не можно конечно, но подумалось может кто знает чего там было...
Alexmax, примерно так и думаю, только пластинку ровно, а пружинку одеть на выступ кривой на кассетоприемнике...

дед Палыч писал(а): ↑

04 июн 2021, 08:02

та не можно конечно, но подумалось может кто знает чего там было...

Совершенно точно знает тот, у кого Орель 306 есть и кто согласится ее разобрать. ))

вочим придумалось пока так, ниже низзя там шасси заезжает...

Alexmax писал(а): ↑

04 июн 2021, 09:13

Совершенно точно знает тот, у кого Орель 306 есть и кто согласится ее разобрать. ))

согласен на все сто,но подумалось может кто помнит, кто разбирал...
но уже буду пробовать ТАК...

все, вставил пластинку, припаяв к ей пружинку - все работает отлично, интересно б а как на самом деле...
но то ладно...
осталось модуль найти для индикатора и пиковых от однополярного питания, может подскажет кто де применялся или предложите - куплю...
питание 9 или 30 или 15 В...
или посоветуйте как попроще сделать...

От Вильмы-204 ищите платку. Или самопал мастерите или у китайцев.
