Не работал, после замены всех электролитов в УНЧ заработал хорошо и очень громко. При регулировании громкости выше средней, появляется громкий звук " отбойного молотка". В чём причина. Спасибо.

микрофонный эффект

vatsur
Нет, вряд ли. При работе от эл. сети такого нет.

колибри писал(а):vatsur
Нет, вряд ли. При работе от эл. сети такого нет.

Электролит по питанию?...

Всё заменено, если бы по питанию, то наоборот, дефект был бы при питании от эл. сети.

колибри писал(а):vatsur
Нет, вряд ли. При работе от эл. сети такого нет.

Так вы вводных данных больше дайте, а то потом окажется что дырчит только на ФМ...

Стабилизатор ПЧ смотрели?

колибри писал(а):Всё заменено, если бы по питанию, то наоборот, дефект был бы при питании от эл. сети.

Не факт.

При питании от сети - источник имеет низкое сопротивление.
Батареи - высокоомный источник, без достаточной буферной ёмкости может быть возбуд по питанию...

Фон от сети, в основном, гасится банкой после моста. А она при работе от батарей не используется.

vatsur
На всех диапазонах.

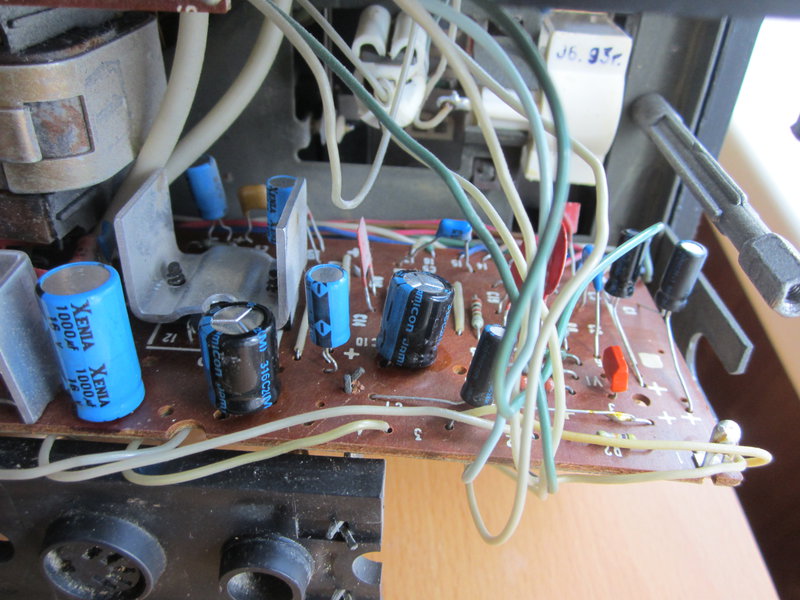

Вот плата УНЧ. Все электролиты заменены.

Извиняюсь спросить, а вот эта голубая Ксения слева внизу - она какого года выпуска, нет ли у нее завышенного ЧСВ (ESR) ?
И тут из зала подсказывают, что можно встать мультиметром на питание УНЧ (174ун7, если правильно ошибаюсь?), а потом на выход микросхемы, и посмотреть, какой там где отбойный молоток и с каким напряжением шурует

Замерить для начала питания микросхемы и заменить саму микросхему.

колибри писал(а):При работе от эл. сети такого нет.

Так батарейки поди негодные поставили с большим внутренним сопротивлением, вот при нагрузки и дают просадку и получается возбуд. В качестве экспермента поставте паралельно отсеку батарейного питания "жирный" электролит ёмкостью примерно 1000 - 2000 мкф, и посмотрите что изменится?

Да там не одна "Ксения" явно древних лет.

Скорее батареи или возбуд по пч ,можно посмотреть чутьё ( R26 в базовой цепиV10)

Владимир

Был вне зоны интернета. Всем спасибо за советы. Буду их реализовывать.

Поменял все Ксении, ставил в паралель питанию электролит 2200, всё тоже самое. Напряжение от батареек 8 вольт, при включении и увеличении громкости падает до 6, затем начинается возбуждение. Теперь грешу на батарейки, они разномастные, хотя ставлю их в Океан 209, всё работает нормально.

Не, не батарейки. Можно поискать оторванную землю-питание с батарей.

колибри писал(а):Напряжение от батареек 8 вольт, при включении и увеличении громкости падает до 6, затем начинается возбуждение.

Или повышенное потребление, или одна (или несколько) батареек на помойку просятся.

Раз при отсутствии сигнала напряжение более-менее нормальное, вероятнее второе...

Я батарейки проверяю стрелочным прибором в режиме измерения тока. Ставлю на самый высокий предел (амперы) и кратковременно (только чтобы стрелка отклонилась) касаюсь щупами. Если батарейка дохлая (даже если она какое-то напряжение показывает), отклонения стрелки не будет.

(Предел, на котором удобно делать измерение на конкретном приборе, можно подобрать на заведомо исправной батарейке (начиная с самого грубого, чтобы не сжечь прибор и не погнуть стрелку).)

Вкупе с измерением напряжения, батарейки можно рассортировать: эти хорошие, эти ещё в электронных часах поживут, а эти уже всё.

Ну и, понятное дело, время измерения должно быть минимальным, чтобы не разряжать зря батарейку.

PS Одно время выпускали батарейки с термоиндикатором остатка заряда. Смысл ровно тот же самый.

Это электролит по питанию скорее всего

FAI4 писал(а):Это электролит по питанию скорее всего

Читаем внимательно:

ставил в паралель питанию электролит 2200, всё тоже самое.

Возбуждение, скорее, не столько от сопротивления источника, сколько от недопустимого падения напряжения:

Напряжение от батареек 8 вольт, при включении и увеличении громкости падает до 6, затем начинается возбуждение.

Вообще, неплохо бы измерить ток потребления при нулевой громкости...

колибри писал(а):Теперь грешу на батарейки

Правильно На холостом ходу 8 Вольт - это очень мало

УН7 возбуждается от 8в?
В остальном приёмники идентичны.

Самый !, от 6-ти. А по справочнику допустимо 15 +/-1,5 Вольт, как так

колибри писал(а):при включении и увеличении громкости падает до 6, затем начинается возбуждение

174УН7 так-то любит пожрать, в зависимости от. Попадались экземпляры, разброс от 10 до 40 мА потребления, так что всё может быть

Всем спасибо. Дело было не в бобине (не в конденсаторах). Правы были те, которые посоветовали поменять батарейки. Разорился и ...
Тема закрыта.

Здравствуйте, помогите пожалуйста с индикатором настройки разобраться, досталась рабочая Селена 215 и на ФМ индикатор настройки еле отклоняется , блок УКВ родной не копанный диапазон заводской 88 -108, где искать неладное ?
Элиты заменил все и везде новые
Контура ПЧ ЧМ настроил - безрезультатно
с5 с15 с19 с27 с32 и с53 заменены
ФМ ловит отлично даже без антены, контура в блоке УКВ никто их не крутил с завода настройка

А стрелка отклонится на одно деление вначале шкалы когда антену подключу

схема https://drive.google.com/file/d/1CwZjZv ... sp=sharing

АРУ плохо работает (при условии, что всё точно настроено).

что всё отвечает за работу АРУ в Селене Б-215, что нужно проверить ?
на других диапазонaх СВ ДВ КВ работает как надо, только на ФМ тупит

Доброго дня.
досталась Селена 215. все контура скручены. При включении низкочастотный гул.
Первое что сделал - заменил электролиты на новые. В блоке ПЧ поставил К53-14. В блоке УНЧ Jamicron и К53-14 где это возможно.
Настроил контура ФСС, заменил транзистор VT15 (оказался пробит). Прочистил контакты на барабане.
Смущает отсутствие напряжения на коллекторе VT15 (0.003В). Остальные напряжения на нем в норме.
Дальше не представляю что делать и куда смотреть. Как убрать гул?

Jony писал(а): ↑

16 июн 2023, 16:24

Дальше не представляю что делать и куда смотреть. Как убрать гул?

Я бы сначала подал сигнал на вход УНЧ от внешнего устройства (например, от другого приемника или магнитофона и т.д.) и посмотрел, работает ли УНЧ от этого сигнала. Может быть, проблема в микросхеме в УНЧ.

Еще можно отпаять провод, идущий на вход УНЧ и посмотреть, останется ли гул или пропадет. Это контакт 10 на плате УНЧ. Провод идет на него с контакта 17 платы УРЧ-ПЧ (может, его удобнее там отпаять, смотря по ситуации).

отцепил 17 выв от пч. фон остался...
что ж там так фонит то?

Jony, разводка ПП не верная. Минус с диодного моста должен идти сначала на фильтр, С21, а потом на всё остальное, по мере потребления тока от наибольшего потребителя к наименьшему.

Если непонятно, то наберите в ютубе "фон Океан", "устранение фона Океан"... (самый крутой видос "Устранение фона за 3 секунды" длительностью 40 минут. Жесть!)

З.Ы. Что за привычка менять все электролиты сходу? Где вы нахватались этого?

ну почему на ходу? я их померил....не было в них емкости....

Может быть. Самый древний у меня 209-ый, 77 года. Примерно 3-я часть электролитов родные. В 214-ых, 85 года не более половины заменил.

повторюсь.....мой уже было паяный... и не мной

питаю от внешнего блока питания...подаю 9В, жрет примерно 100ма. трансформатор тут ни при делах....откуда тогда фон?

Jony писал(а): ↑

19 июн 2023, 16:44

питаю от внешнего блока питания...подаю 9В, жрет примерно 100ма. трансформатор тут ни при делах....откуда тогда фон?

А есть уверенность в вашем внешнем блоке питания?

лабораторник....до этого не жаловался

Значит фон идёт из вашего лабараторника.

Jony писал(а): ↑

19 июн 2023, 16:44

питаю от внешнего блока питания...подаю 9В, жрет примерно 100ма. трансформатор тут ни при делах....откуда тогда фон?

Получается фон из УНЧ или из блока питания (или из внешнего источника питания). На батареях попробуйте и посмотрите, будет ли фон. Батарею можно даже Крону попробовать подсоединить временно, если батарей D нет.

включил внутренний блок питания, перерезал дорожку и кинул землю с диодов.....фон ушел. по крайней мере не такой громкий

VT8 поставить с большим Ку (КТ3102) и С20 до 100мкФ увеличить, фона вообще не будет.

теперь как планки настроить?
завтра NWT принесу. Гляну фильтры. Детекторные контура тоже скручены....

vatsur писал(а): ↑

20 июн 2023, 11:27

VT8 поставить с большим Ку (КТ3102) и С20 до 100мкФ увеличить, фона вообще не будет.

это в стабилизаторе? вместо кт315?

да
