М-830В

[kuzmin]

В наличии несколько мультиметров с одним названием, но расположение деталей у всех разное. Данный мультиметр прошлого года.

[nvi.nizhnik]

В наличии несколько мультиметров с одним названием, но расположение деталей у всех разное. Данный мультиметр прошлого года.

И чему тут удивлятся. Клёпаные в разных подвалах. Хотя помню, когда эти мультиметры только но появились 10 а то и более лет назад качество их изготовления было супер (у меня этот первый до сих пор работает), а про нынешние даже и говорить нечего, осталось только название.

[kuzmin]

Ремонт затрудняется тем, что позиционное название и номинал не совпадает. Есть мультиметр в ремонте со сгоревшими резисторами, не нашёл такой нигде с номиналами и расположением.

[nvi.nizhnik]

Ремонт затрудняется тем, что позиционное название и номинал не совпадает. Есть мультиметр в ремонте со сгоревшими резисторами, не нашёл такой нигде с номиналами и расположением.

Так схема там простенькая. Можно по дорожкам проследить какие радиоэлементы и куда подключены.

[yuriy]

В интернете в картинках на яндексе есть куча разных схем на этот прибор.
При желании, если покопаться, можно найти.

[kuzmin]

Найдите и выложите, посмотрим.

[yuriy]

Я искал несколько лет назад, когда свои ремонтировал. Нашел кучу.
https://yandex.ru/images/search?text=%D ... 0%BC%D0%B0

[Ирина]

kuzmin, не поверите, чудом сохранилась папка с миллиметровкой.
Первый спалила по неопытности. Пришлось сидеть, корпеть над платой. После починки, похвасталась продавщице и та подарила парочку нерабочих.
А потом, спустя два года, в журнале "Радио" появились статьи посвященные мультику. Правда, точный год не помню, или 2001 или 2003.
Если хотите, отсканирую свои схемы.

[kuzmin]

Спасибо, не надо, это всё есть. Чем выискивать по схеме, проще по расположению с номиналами. Тем более, номиналы по позициям не совпадают.

[Ирина]

На всякий случай выложу, авось подсоблю.))
Листы не подписаны, за давностью лет не помню, где чья пара.

[Serjio]

Чем выискивать по схеме, проще по расположению с номиналами.

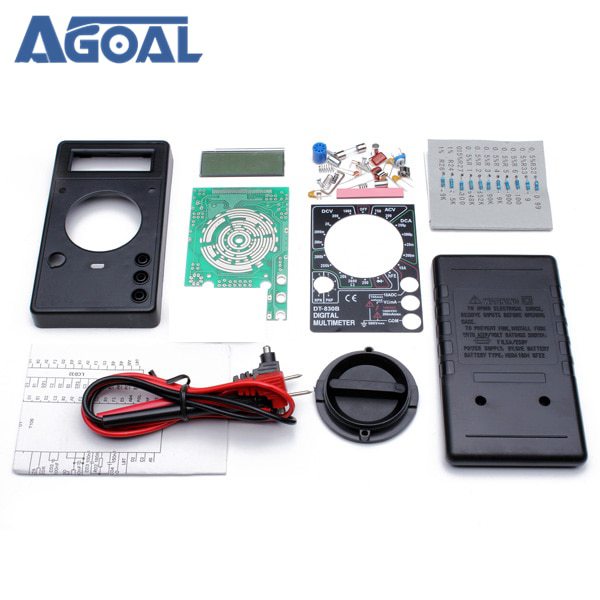

А китайцы, тем временем, продают конструктор для сборки студентами (кулинарного техникума ) и утверждают что ничего кроме схемы не нужно.



https://ru.aliexpress.com/item/DIY-DT83 ... 17786.html

[dimfly]

Да уж.. Один и тот же производитель, разница 16 лет, платка стала тонюсенькая, корпус- как скорлупа, зато цена не изменилась - 220 р.

[Muller]

бгг... мультиметр-конструктор) Я такой даже не ремонтировал никогда, тупо шел и покупал новый. Ибо рублей он стоит столько, сколько вольт в розетке.

[Электрон]

продают конструктор для сборки студентами

Жалко что платку отдельно не продают.

[Serjio]

платку отдельно не продают

Да я бы тоже этот комплект раздербанил... нужно кое что... Самое поганое там корпус и щупы.
Кстати буржуи тут вскрыли китайский чип ДТ-830В(последний "улучшенный" вариант ). Пишут что топология примитивная...что вообщем то и неудивительно.



Подробные картинки тут: https://www.flickr.com/photos/electronu ... 6817168394
А тут кино:

[ToShabaka]

Да уж.. Один и тот же производитель, разница 16 лет, платка стала тонюсенькая, корпус- как скорлупа, зато цена не изменилась - 220 р.

Таки производитель разный,изначально это это был Mastech ,а то что сейчас по 220р продаётся,ужасные китайские клоны-подделки без защиты и пр. Мой первый 832-ой Mastech отслужил мне более 15 лет,и с лёгкостью на любом включенным режиме и номинале переваривал 220 вольт лишь истошно пища зуммером, и отправился в утиль лишь из-за протёртых дорожек переключателя и высохшей токопроводящей резинки индикатора. А купленный на работу года 2 назад копеечный клон погорел моментально от 220.

[Электрон]

нужно кое что...

А что там кроме "кляксы" сломаться может...
В ранние версии можно было DIP 572ПВ5 впаять, а нонешние...

[Serjio]

Кроме "кляксы" может сломаться всё остальное. У меня есть несколько штук с живой "кляксой". Вместо кляксы замечательно встаёт СМД микруха и если найти китайский клон 7106, то замена довольно не дорогая получается. Но в ДТ-830-х, что китайцы продают до 100 руб за штуку, замена не целесообразна, ибо там всё сооветствующего качества.

...можно было DIP 572ПВ5...

Работают хуже, чем родные 7106. Для нормальной работы нужно будет подбирать элементы. Правда интеграловские последних годов не пробовал...может они и лучше...

[old_hippie]

Чем выискивать по схеме, проще по расположению с номиналами.

А китайцы, тем временем, продают конструктор для сборки студентами (кулинарного техникума ) и утверждают что ничего кроме схемы не нужно.

Каждый китайский школьник каждое утро делает зарядку... а в обед относит её в Евросеть...

[Электрон]

Вместо кляксы замечательно встаёт СМД микруха

Какая?
Там не квадратный корпус.

[Serjio]

Любой клон 7106 пойдёт...они отличаются не значительно. Я ставил AME7106. Клякса удаляется механически...оставляются только контактные площадки по контуру кляксы. Микруха клеится на плату....выводы разводятся проводками. Дальше подбираются некоторые компоненты. Прибор работает лучше чем изначально работал.
В какой то один прибор ставил панельку под PLCC 44 и в неё втыкал TC7106A...тоже работала замечательно.

[Сцилли]

Эта клякса еще и от света глючит. Есть такой, со снятой крышкой подносишь к источнику света - черти- что показывает.

[Serjio]

Эта клякса еще и от света глючит.

Были такие чудесатые... Там компауд свет пропускал. Кстати... смотря к какому источнику подносите: возле ЛДС и светодиодных ламп глючит и нормальный прибор если крышку снять. Там экран из фольги во всю заднюю стенку для защиты от помех и стоит.
Китайцы тоже на нём экономят...фольга же аллюминиевая, а с цветметом у них напряжёнка...

[VASILI]

. Я ставил AME7106. Клякса удаляется механически...оставляются только контактные площадки по контуру кляксы. Микруха клеится на плату....выводы разводятся проводками. Дальше подбираются некоторые компоненты. Прибор работает лучше чем изначально работал.
В какой то один прибор ставил панельку под PLCC 44 и в неё втыкал TC7106A...тоже работала замечательно.

Не могу не выразить восторга...если и в правду такое делали.

[Serjio]

Делал примерно так же: https://www.drive2.ru/b/486035542719333078/
Только без электроинструмента. Кляксу грел феном и ковырял до кристалла. Клеил на двухсторонний скотч. В каком то одном приборе вообще микруху поставил пузом кверху. Перед снятием "кляксы" нужно разрисовать схему разводки ног её. Китайцы разваривают кристалл по принципу "от балды" поэтому если даже на плате будет как и в микросхеме 44 ноги, то это вообще не факт что распиновка выводов совпадёт. Так что вообщем то не важно какая "клякса" была по форме...квадратная, прямоугольная...да хоть треугольная.
Да и ещё дорожки внутри контура кляксы удалял.
