...прошло 2 месяца....
За это время съездил покатался на сноуборде в Европу (открыл сезон) и завершил пару проектов.
В поездке заскочили с дочерью и ее мужем на один блошиный рынок и не удержался от покупки вот такого симпатичного малыша в неплохой косметике

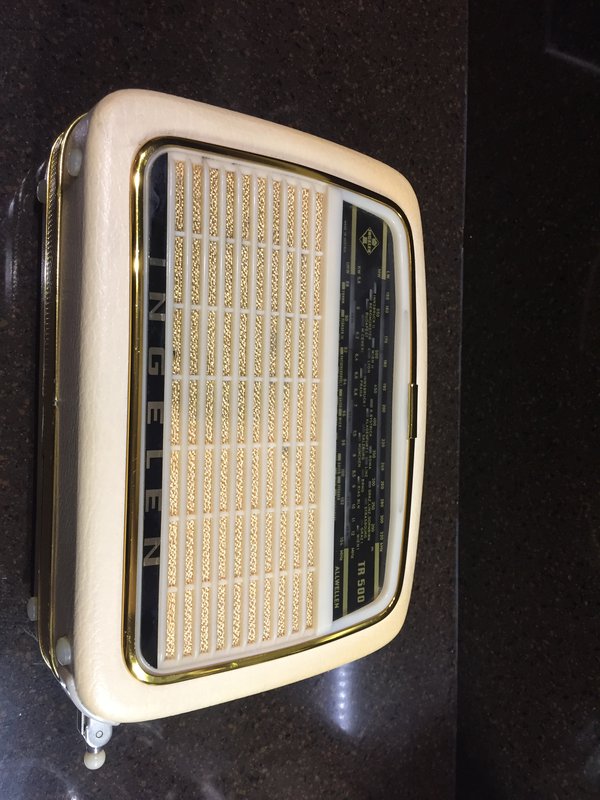

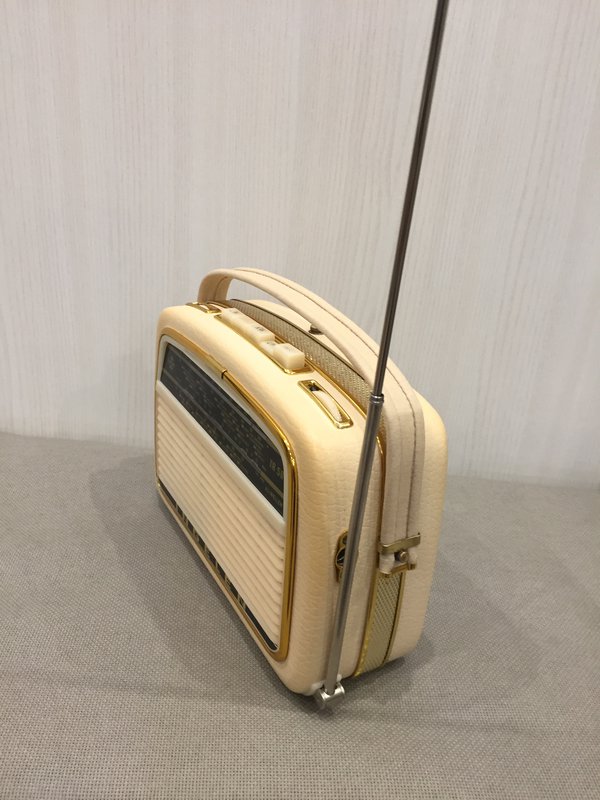

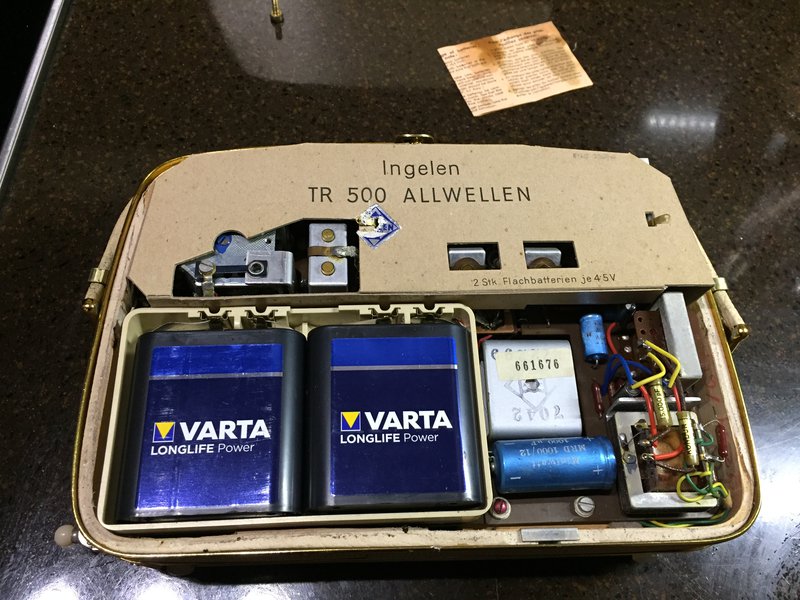

Малыша зовут Ingelen TR500 и родился он в Австрии 6 июня 1962 года (как выяснилось при разборке приемника)
Из внешних изъянов: была надломлена ручка переноски, да слегка чумазый вид. При установке батарей дома он лишь грустно шипел, не реагируя на переключения диапазонов и перестройку верньера. Делать нечего пришлось брать в руки паяльник и отвертку, иначе приемник не хотел расставаться с шасси...











После недолгих поисков был обнаружен неисправный транзистор AF 117 в УПЧ, поскольку таких раритетных транзисторов из благородного германия не было, подобрал ближайший аналог из советского наследия, за одно помыл все составные части аппарата и почистил-смазал переключатели. После того как приемник просох и бодро стал рапортовать о достижениях капиталистического хозяйства, приступил к изготовлению ручки переноски, в магазине тканей прикупил 10 см подобного кожзама и с третьей попытки получил удовлетворительный результат.













второй проект пойдет в тему "Реплики..."

Очень симпатично. Вспомнил молодость, когда выйти во двор с транзистором считалось высшим шиком))) Конечно, такой красоты не было.

Разумеется, не было. Это же явно женский приёмничек.

А ещё лучше выйти обвешанным микросхемами, резисторами, диодами.

Кузьмин когда были такие радиоприемники,тогда не были микросхемы.

Добрый день AlexSU ! Прошу прощения что копирую свое сообщение в данной теме :
"Нужно изготовить копию радиоприемника время второй мировой войны. Корпус очень простой _ прямоугольный ящик из фанеры, на лицевой стороне шкала настроек частот, динамик спрятанный за тряпичное полотно и несколько ручек настроек. Фото вам пришлю, по чертежам поговорим отдельно. Прошу дать обратную связь. Если есть корпус оригинального приемника который мне нужен, то так-же я готов рассмотреть его покупку."
Прошу вас связаться со мной отправив сообщение на мою почту в профиле. С Ув. Андрей.

AlexSU писал(а):...После недолгих поисков был обнаружен неисправный транзистор AF 117 в УПЧ, поскольку таких раритетных транзисторов из благородного германия не было, подобрал ближайший аналог из советского наследия...

Гы.

"I tried a number of subs for AF117 in a simple test circuit (at 10.7Mhz, replicating a Hacker IF stage). The closest Ge approach was a Russian military surplus GT322b, being sold on ebay in multiples. It has a screen can connection, and gave slighty higher gain (2dB)."

old_hippie
благодарю, я именно его и использовал, только подбирал по бумажным справочникам. Нет особого доверия интернету в этих поисковиках/справочниках, слишком много диванных специалистов писать туда стали...
hansen
пока не понял в чем дело, напишите в личку.

Выпуск микросхем начат в 1959 году. В СССР с 1962 года.

Ничего не напрашивается, кроме слова СУПЕР!

Вновь напомню о своей персоне , завершен еще один проект восстановления внешнего вида и работоспособности флагмана ламповоприемникостроения Бельгии "Radiobell 540"

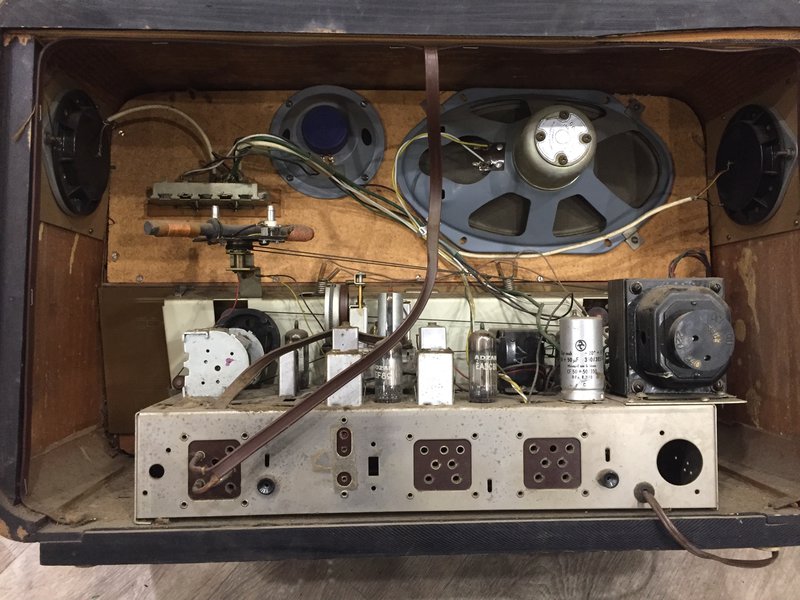

Вот таким он ко мне приехал на ПМЖ из Нижнего Новгорода





Проведена плановая дефектовка с разборкой на составные части











Естественно водная баня для шасси и корпуса и смывка лакокрасочного покрытия с корпуса









Дальше все просто: сушка и ремонт шасси с заменой неисправных элементов, полировка

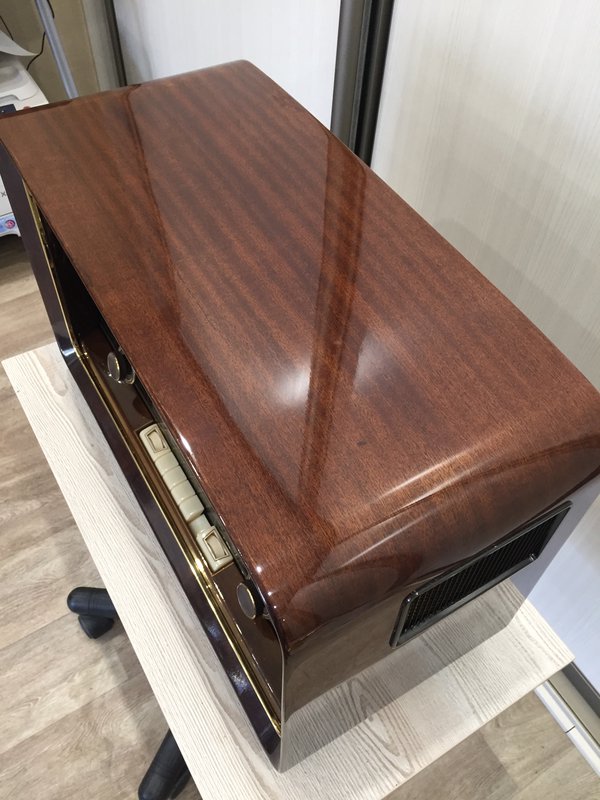

латунных элементов и покрытие лаком корпуса

Отличная работа. Приятно посмотреть.

И снова здравствуйте.
За последний месяц удалось завершить один проект-долгострой, который начался более двух лет назад, когда мне в руки попал корпус от ВЭФ Супер М557 в состоянии, возможном для восстановления.

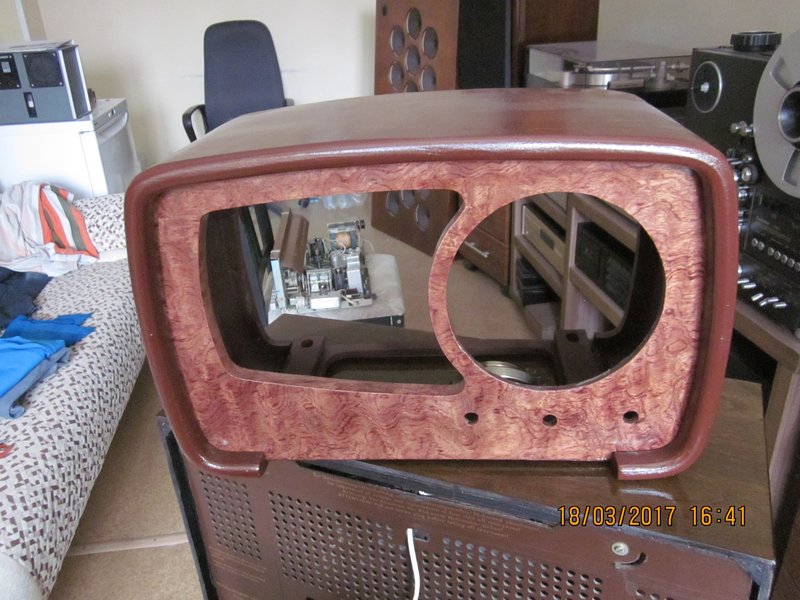

Два года назад я произвел работы с корпусом и положил его на полку, пара шасси к нему была, но в разной степени комплектации и пока я раздумывал, какое из них восстанавливать ( 46-го или 48-го годов выпуска) как то текучка отвлекла на долгие два года....
Ну обо всем по порядку:

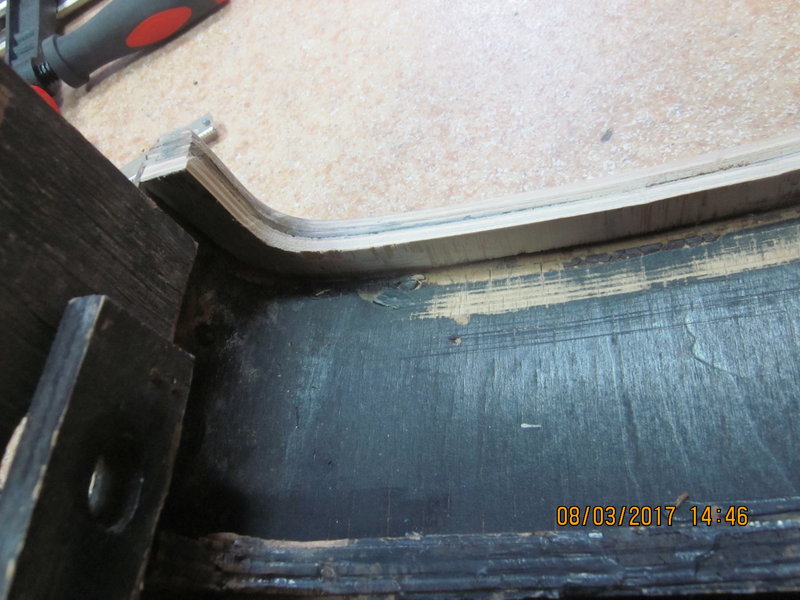

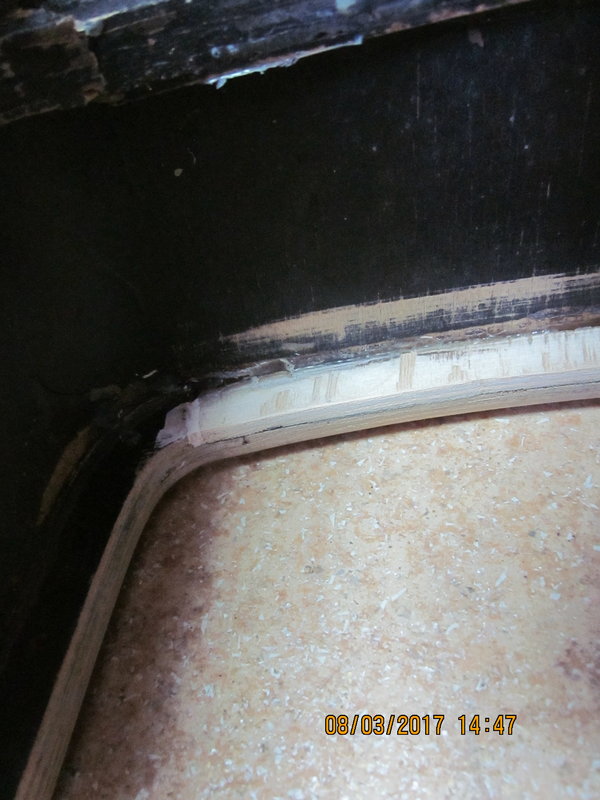

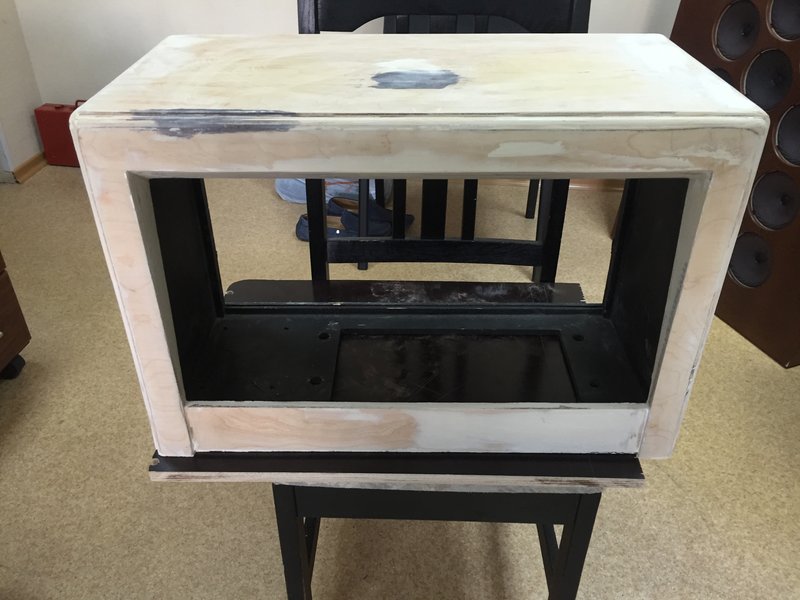

Корпус был практически подготовлен к покраске, но были рассохшиеся и утраченные элементы в обрамлении и на ребрах жёсткости, криво натянута ткань, на акустической доске вырванные места креплений. Пришлось из фанеры разной толщины доборами восстанавливать утраченные элементы.









Здесь утраты пришлось зашпаклевать 2К автомобильной шпаклевкой...

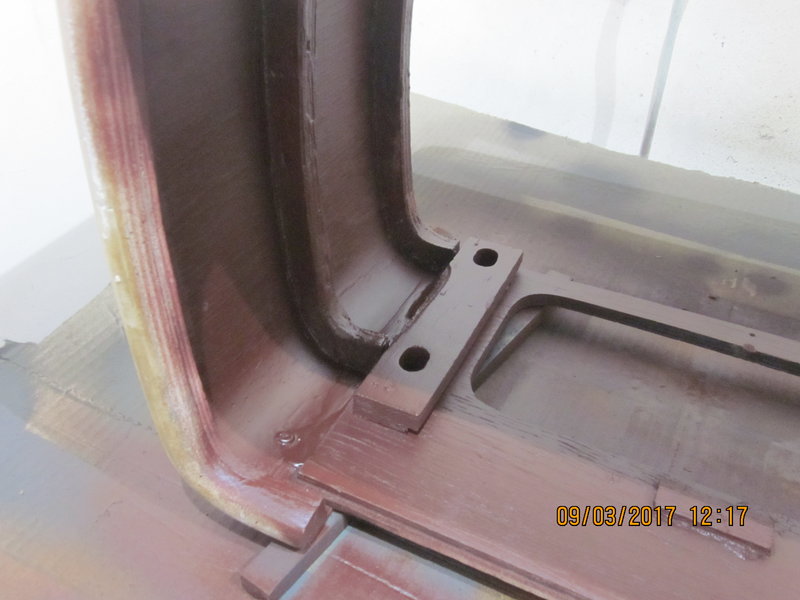

Пробные выкрасы....

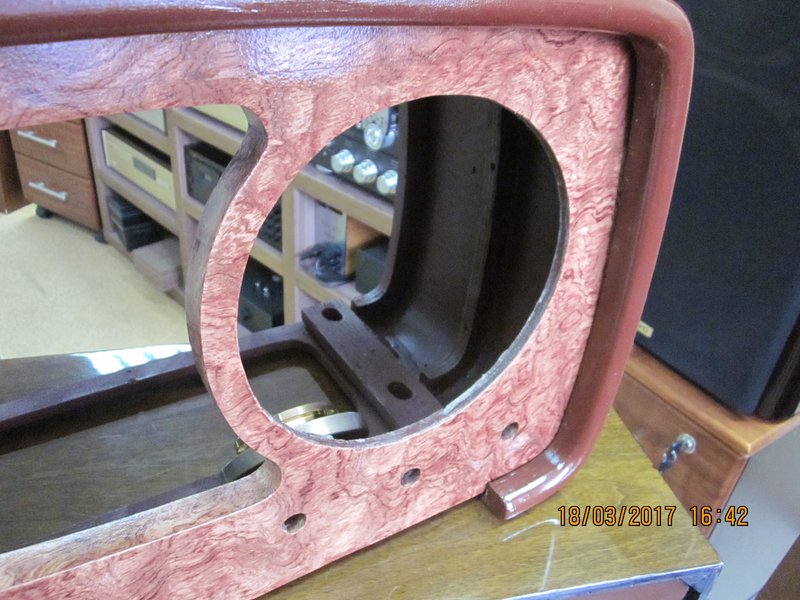

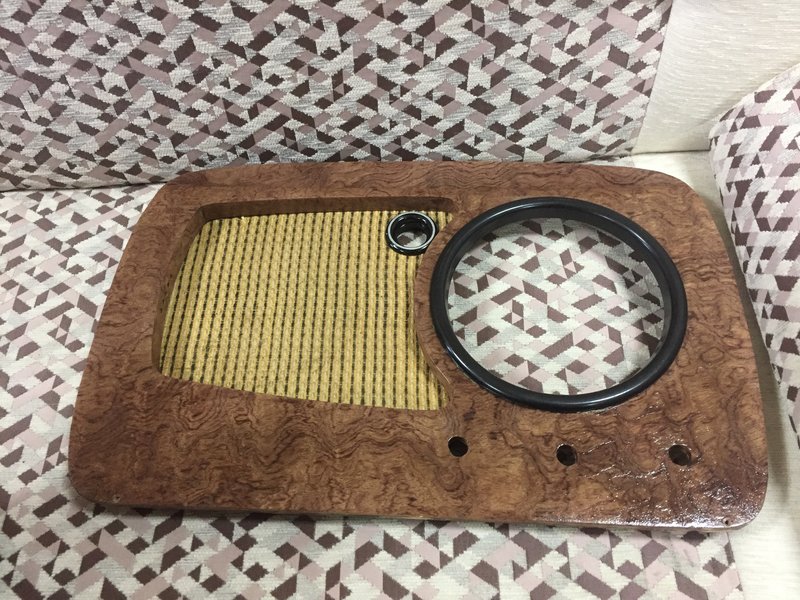

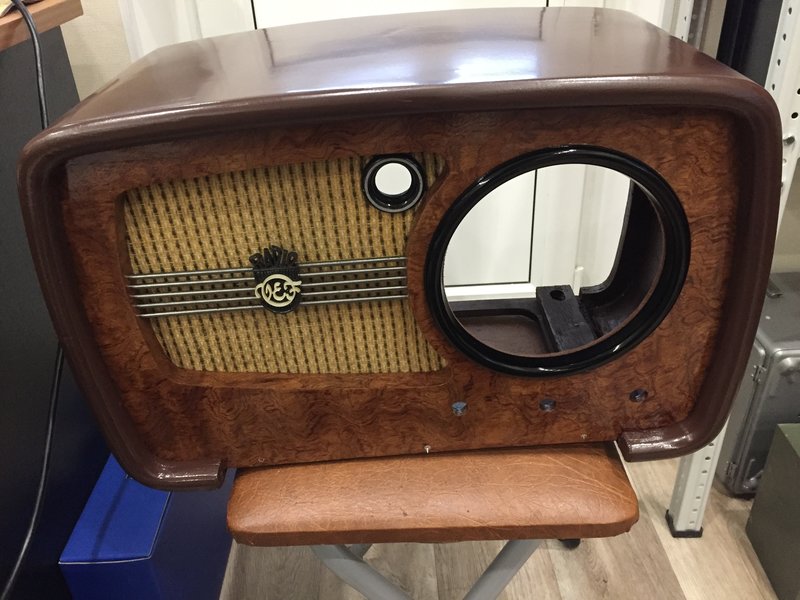

Переднюю панель решил украсить прикорневым шпоном

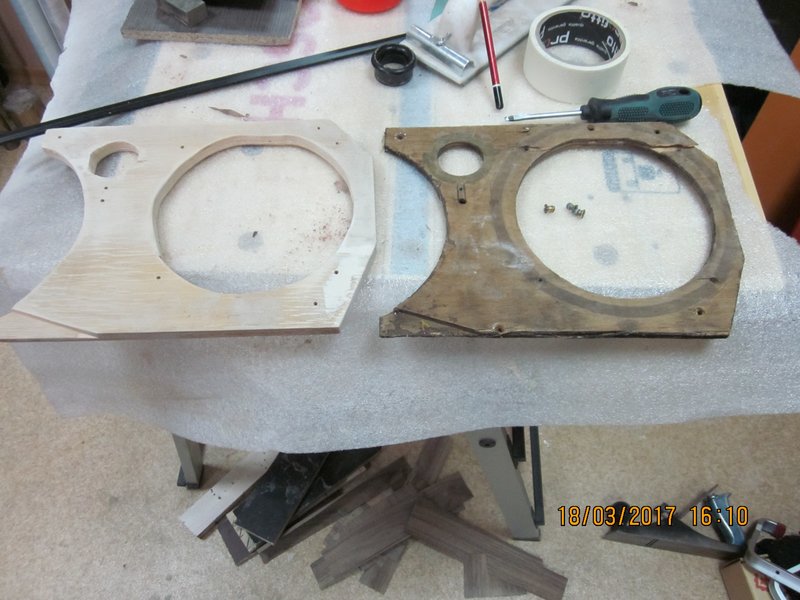

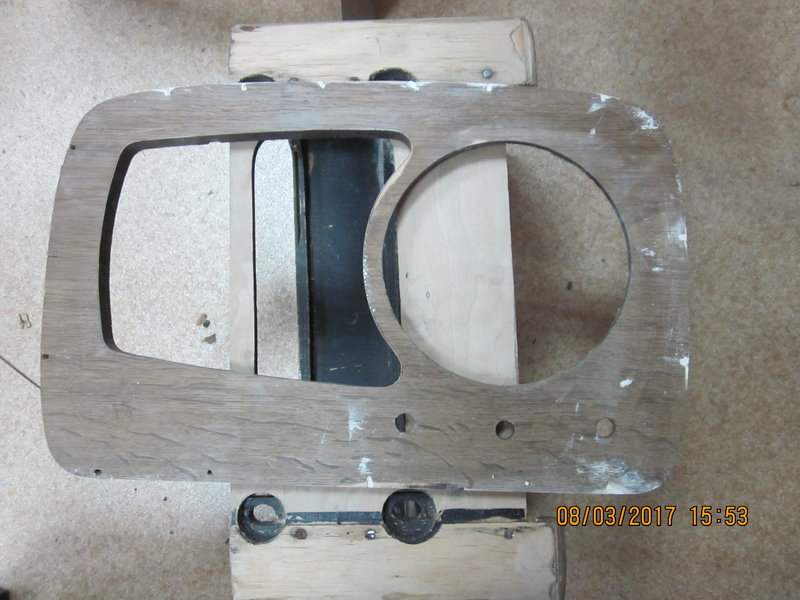

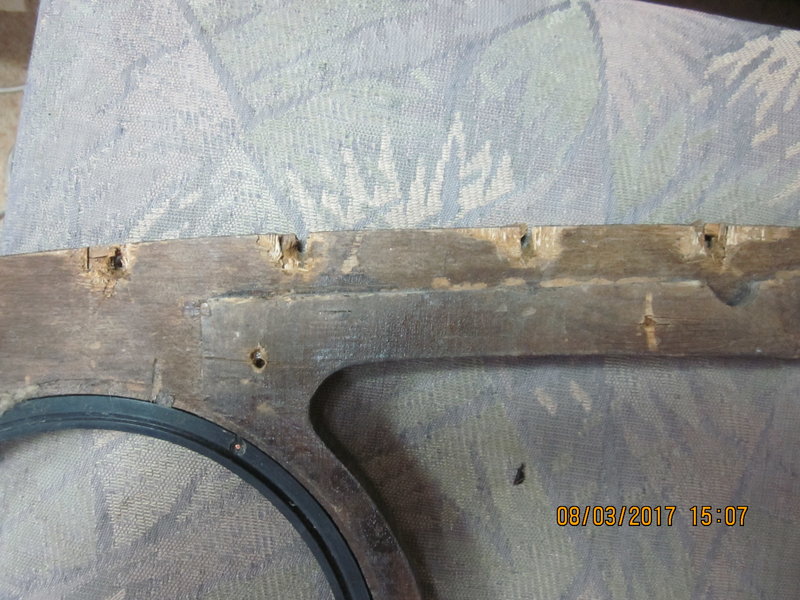

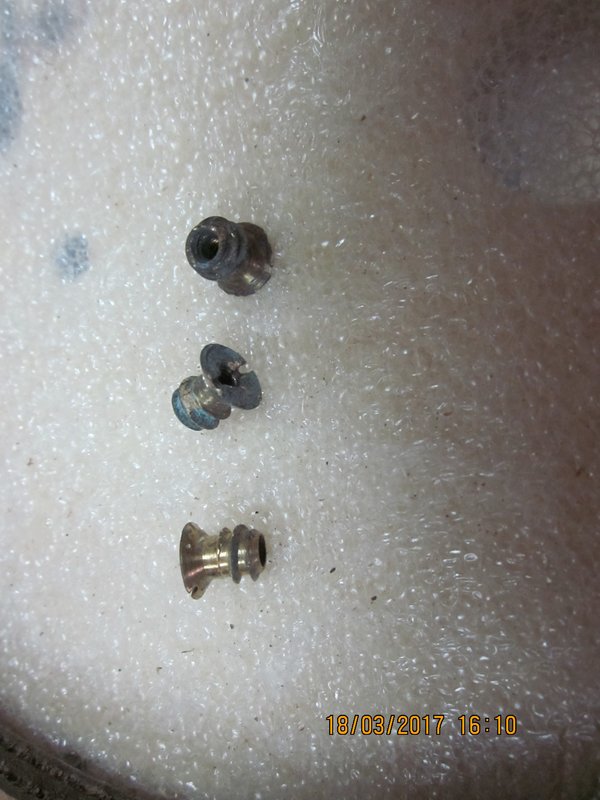

Осмотр акустической доски показал полную несостоятельность её и пришлось вырезать из 10-ти мм фанеры новую, с врезкой фурнитуры креплений динамика и индикаторной лампы 6Е5С

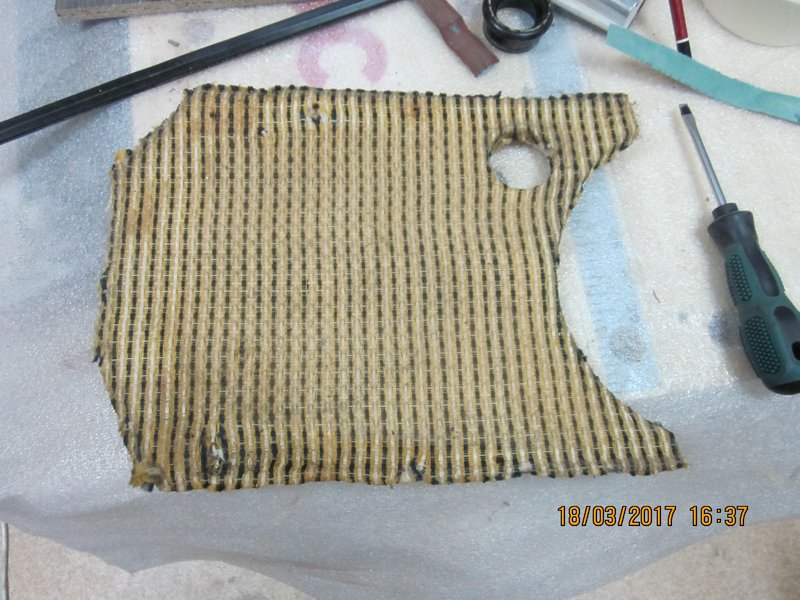

Ткань аккуратно очистил автомобильной химией для чистки тканевых поверхностей и натянул на акустическую доску





Первые примерки









to be continued... в следущей серии шасси...

Супер! Новая жизнь старых вещей!
Успехов!

Начал ремонт\восстановление электрической части с приведения в порядок динамика с катушкой подмагничивания

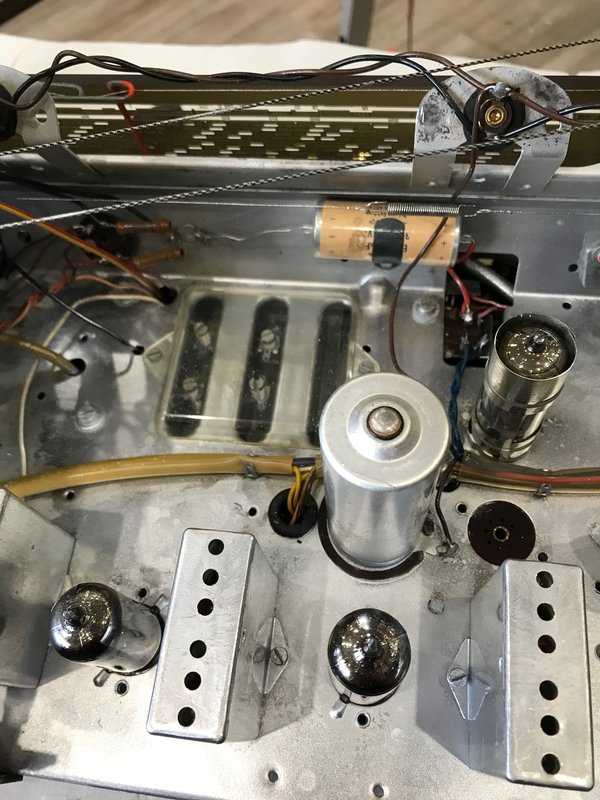

В подвале шасси проверил все емкости с заменой на муляжи аутентичных... Надо сказать что два из трех электролитов бессовестно усохли в своих показаниях и были вскрыты для имплантации китайской продукции... при этой операции столкнулся с интересным явлением: для того что-бы конденсатор на болтался внутри я его помещаю в герметик, в это раз тоже погрузил и собрал конденсатор. После сушки проверил на приборе и не поверил глазам - вместо емкости какое-то сопротивление звонится! Причем на обоих конденсаторах, а я точно знаю что перед имплантацией я их оттренировал. Выяснилось неприятное явление - герметик который был использован электропроводный! Представляю что было бы при включении... Пришлось переделывать





Приемник ожил и даже удивил неплохой чувствительностью на КВ....Ну а дальше решил поставить модуль УКВ приемника, да простят меня фанаты аутентичности, просто очень хочется чтобы приемники той эпохи приносили владельцам радость своим бархатным басистым голосом. для минимального воздействия на конструктив приемника использовал только существующие крепления и фурнитуру. рассчитал и выточил переходной шкив, обеспечивающий один оборот (почти, если точно то 350 градусов) шкальной стрелки в 1/2 оборота конденсатора платы УКВ. По канавке получилось 39,4 мм

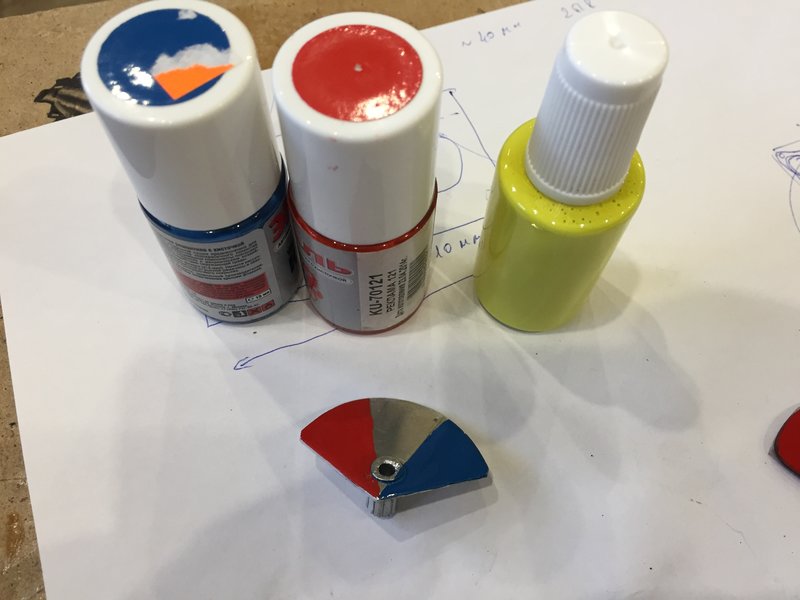

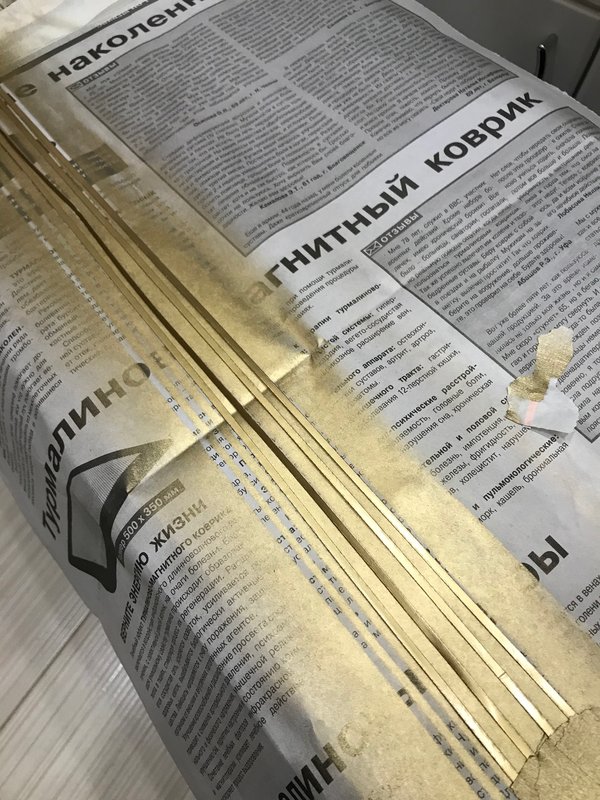

попутно сектор - указатель диапазонов отремонтировал, вернее пришлось изготовить вместо рассыпавшегося...

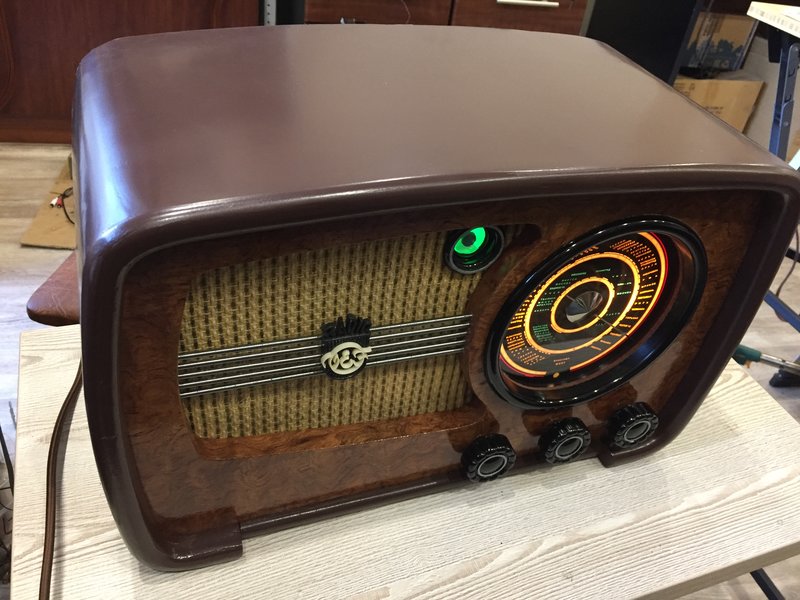

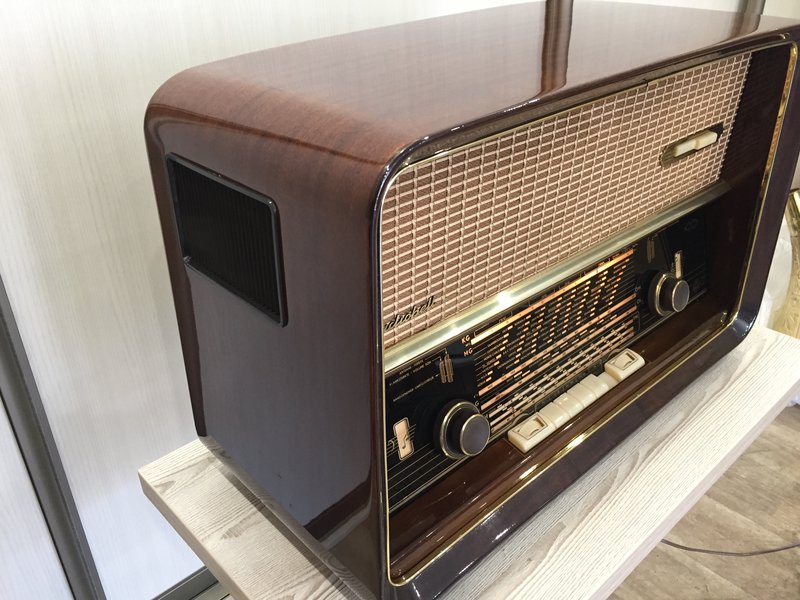

вот и завершён еще один проект.....

Просто невероятно! Сколько труда и мастерства вложено.
Ещё раз успехов и благополучия!

Будь я помоложе, пошел бы к вам в ученики

AlexSU, отличная работа!
Немного в курсе, чего это стоит.
Дальнейших успехов в восстановлении приемников - старичков!
С удовольствием наблюдаю за Вашей работой.

rsdrp
МихаилН
благодарю Вас за оценку моего труда. а учиться никогда не поздно...

И снова здравствуйте, несмотря на "бурную" летнюю активность форумчан, все-таки продолжу "повесть временнЫх лет".

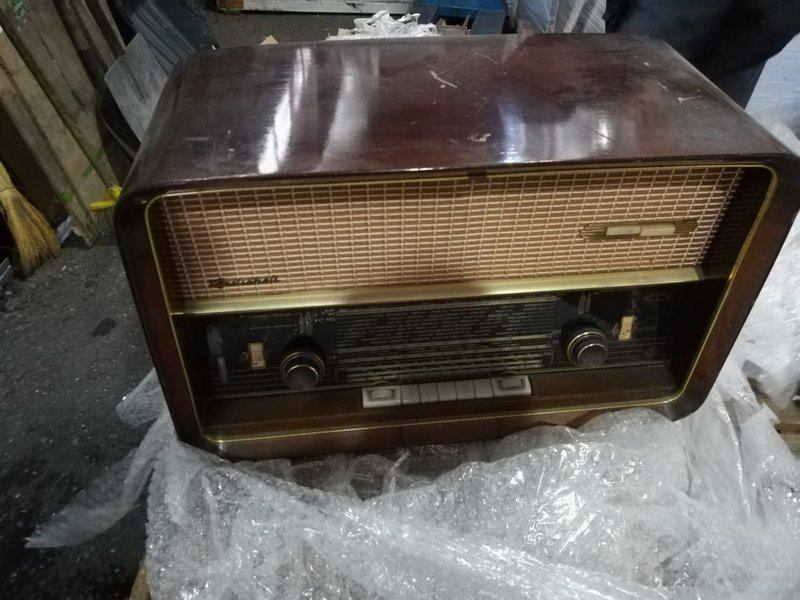

С наступлениям тепла стала расти зелень не только на огороде. Достал запах из машинки для мойки винила "Vinyl cleaner", рекомендованная гуру промывка раствором лимонной кислоты помогла, но не надолго, решив, что вскрытие еще никому не повредило, отпилил днище. Увиденное впечатлило - это какой же гадостью мою милый сердцу винил! Сразу решил доработать конструкцию мойки, которая в стандартной конфигурации имеет закрытую емкость хранения моющего раствора и только сбоку сливное отверстие с пробкой.

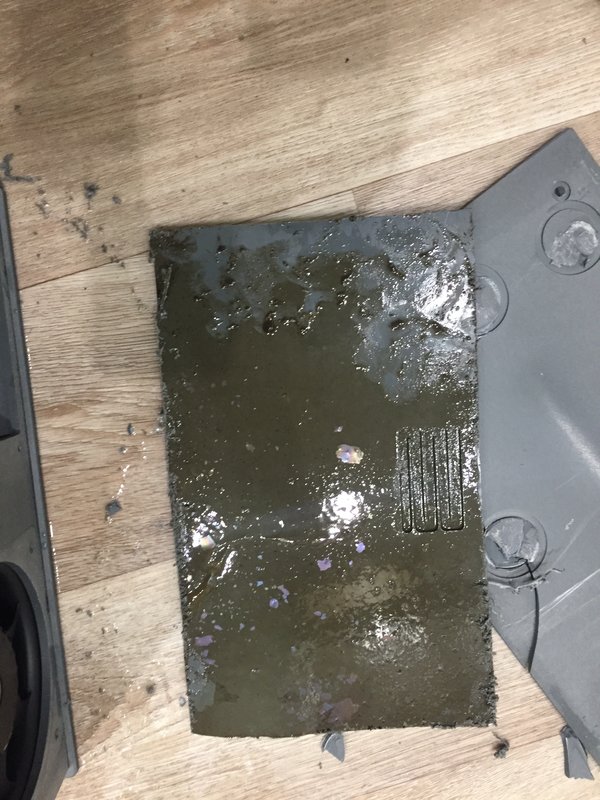

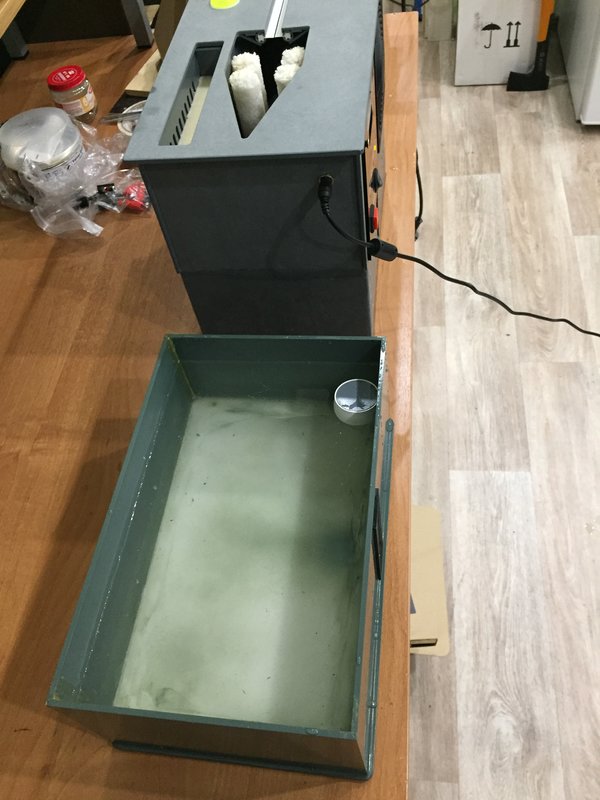

Из 4 мм акрила вырезал и склеил ванночку по размерам и выкрасил подходящей краской.



А после зачесались руки совершить "улучшайзинг". Дело в том что раствор предлагают менять не по его цвету или запаху, а после мойки 100 (200 по другой версии) пластинок. Из готового у меня нашелся счетчик импульсов СИ-10 на контроллере Овен, имеющий энергонезависимую память результата при отключении напряжения. Крутил-вертел и решил, что потроха лучше всего закрепить на крышке отсека автоматики, и мне давно не нравились буржуйские неинформативные значки у светодиодов - индикаторов процесса

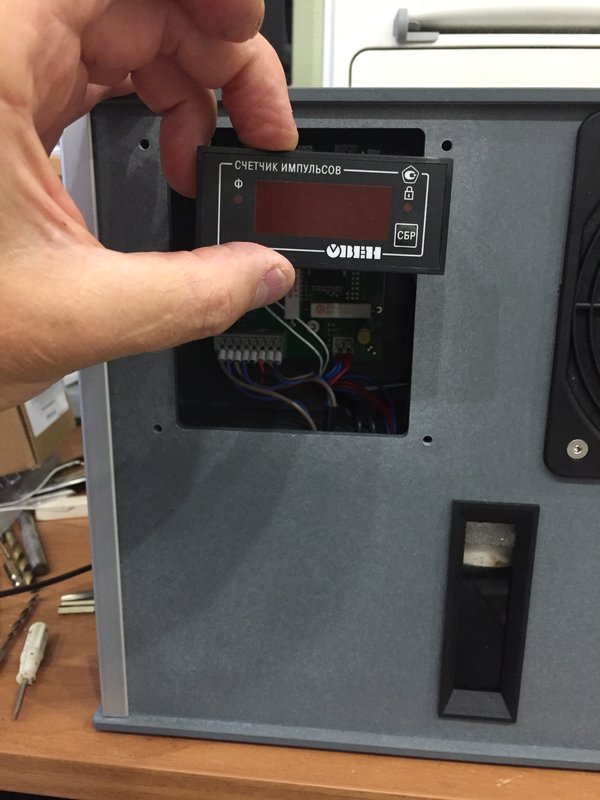

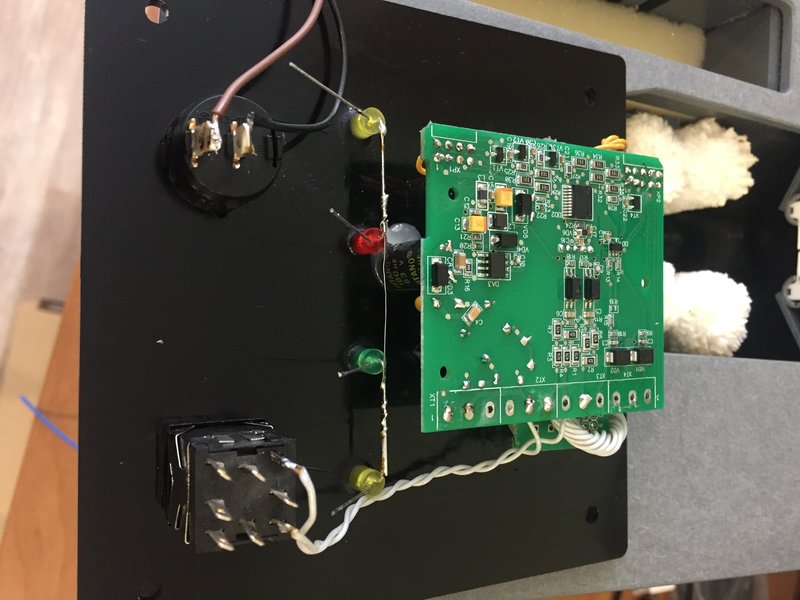

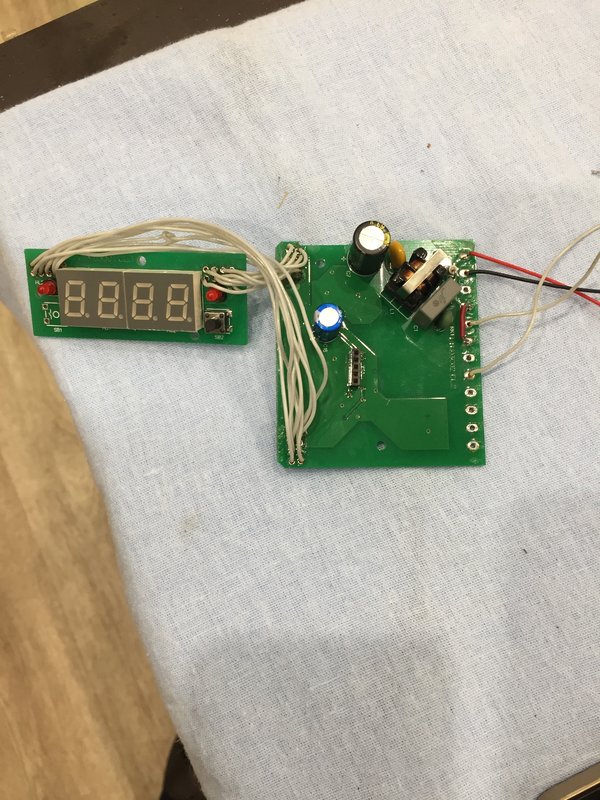

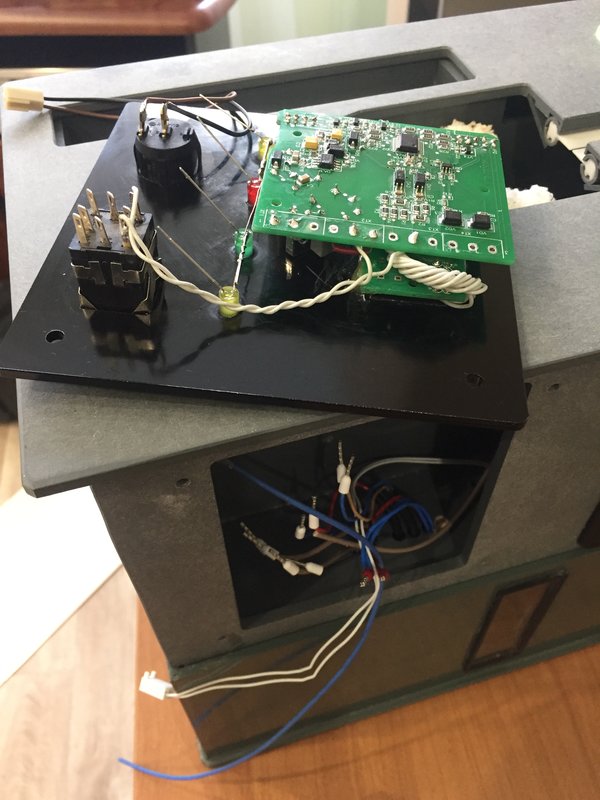

распотрошил счетчик, индикаторы на шлейф посадил.

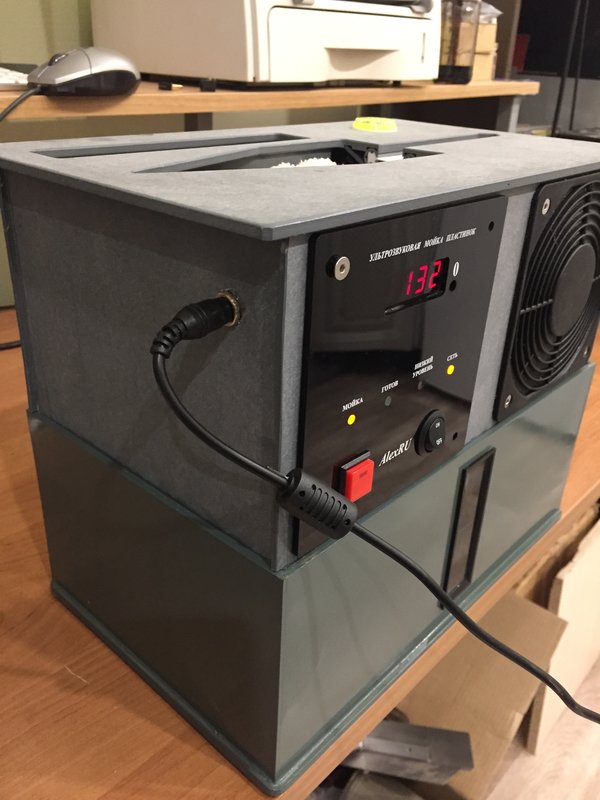

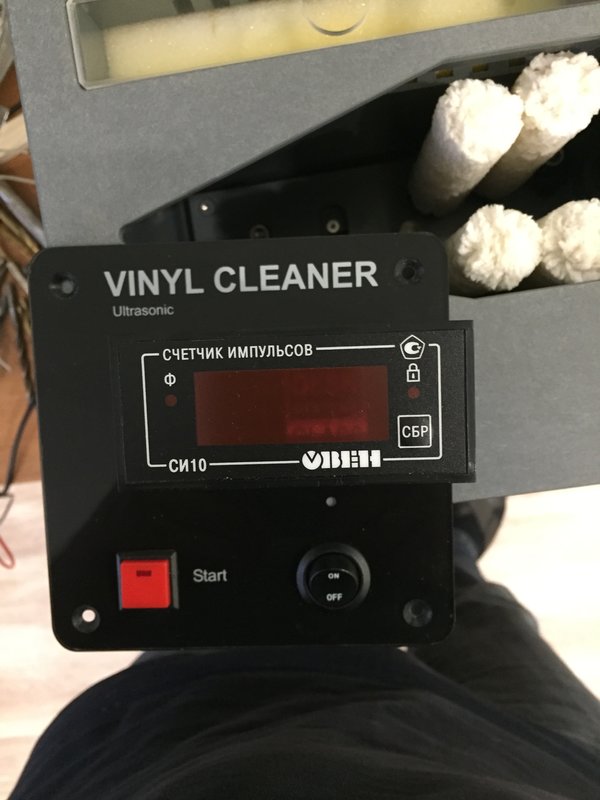

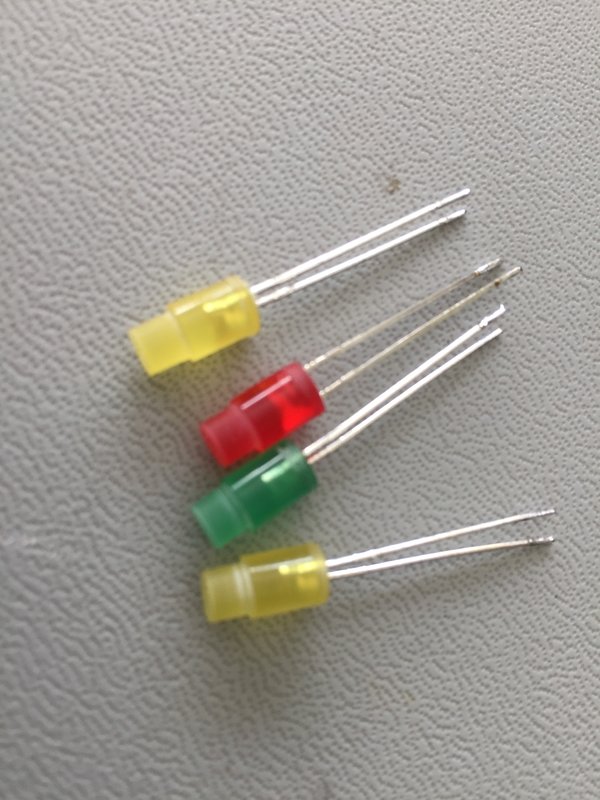

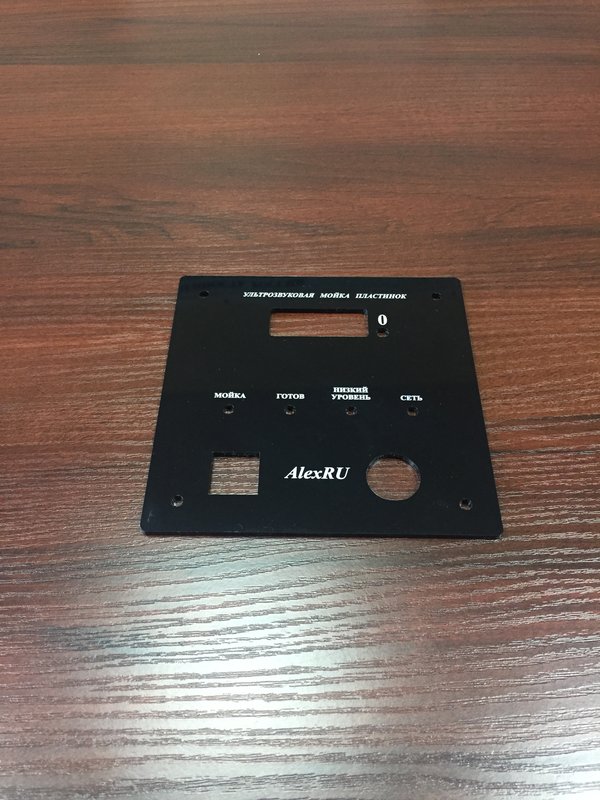

изготовил морду лица с логичной (ИМХО) индикацией, доработал диоды чтобы можно было вклеить, ну и поскольку стеснительностью не страдаю оформил со своим лейблом (а что, пусть у меня патент на доработку приобретут!)









После чего осталась сборка и любование результатом: все работает, мойка разбирается при желании почистить и количество помытых пластинок под контролем (возле окна индикации 0 -это обнуление счётчика после замены раствора), еще вынес в отсек автоматики разъем питания, а то немцы его разместили внизу и потратили немало усилий загерметизировать













В общем и целом результатом вполне доволен. Теперь аппарат для меня комфортен в эксплуатации, а большего и не надо. Всем удачи!

Отлично!

С удовольствием посещаю Вашу ветку.

Как всегда безупречно!
Успехов

Благодарю Вас коллеги!

Нет слов. Ваша работа как всегда супер!

здравствуйте AlexSU
работа просто КЛАСС. и фото великолепные.
а вот по технологии работ инфы маловато \порядок работ. растворы. покраска. лаки.клеи.
демотаж. инструмент. косяки. ошибки\ вот об этом както потихоньку или вообще никак
а всем это было бы очень интересно и поучительно. желаю вам здоровья и дальнейших
удачных проэктов.

rx56
услышал Вас, попробую дневниковые записи вести, если есть к этому интерес, почему бы и нет?

С наступающим Новым Годом и Рождеством всех форумчан! Обычно в это время подводят итоги уходящего и строят планы на будущий... Год был быстрым, больше ничего не удается вспомнить.... и странным - в этом году повально (со второй половины) начали появляться интересные заказчики, не в смысле богатые, а типа "хочу чего-то старого, очень винтажного, но с современными параметрами!" ну обо всем по очереди...
Современный набор радиостанций УКВ диапазона провинциального города скуден в плане "для души", поэтому долго зрела мысль попробовать собрать приемнике, который имеет подключение по Wi-Fi к интернет вещанию.

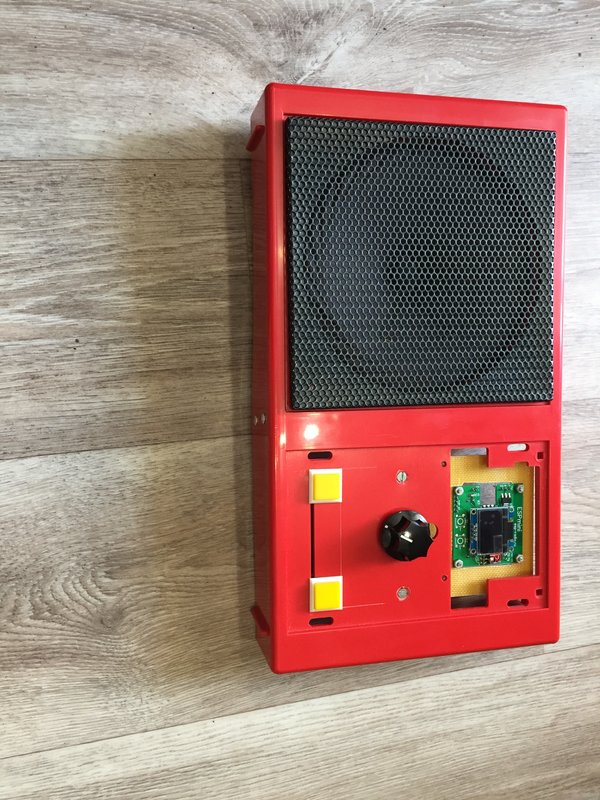

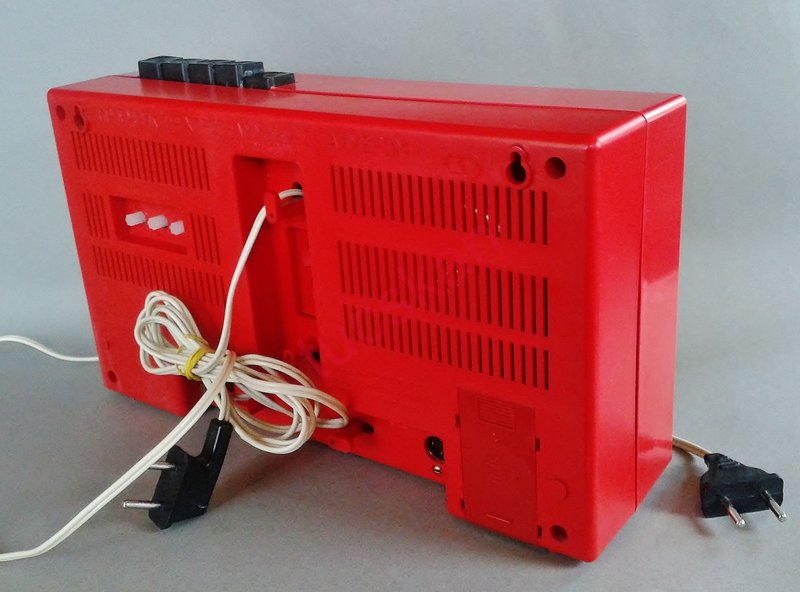

Вот что получилось. На просторах торговых площадок внезапно увидел красивый и яркий трехпрограммник и не смог удержаться о покупки, а потом, сидя и рассматривая его с мыслью "ну и нафига я его купил?" принял решение по инсталляции в это корпус интернет-радио. Вот как он выглядел изначально

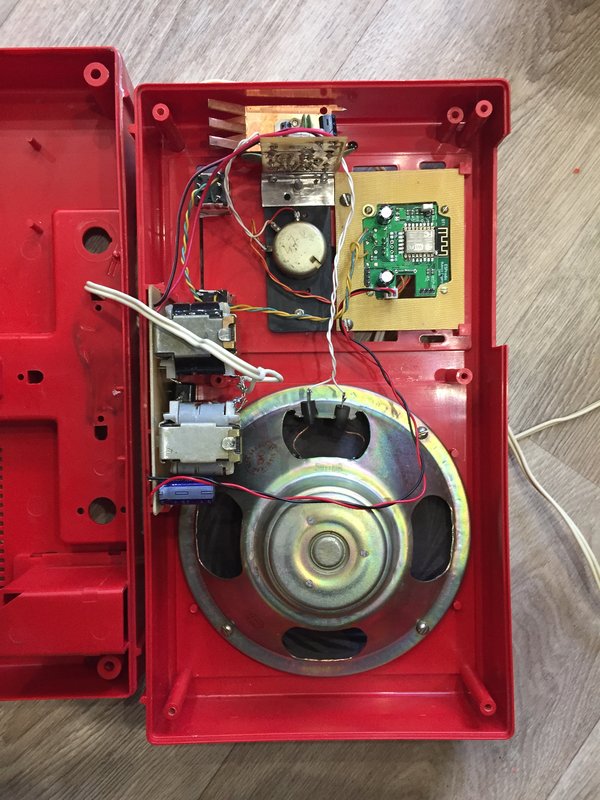

Аппарат был выпотрошен, динамик заменил 1ГД-54 на 5ГДШ4-4, да простят меня почитатели сего изделия славного советского радиопрома в щитах. платку с модулем ESPRadio пришлось закрепить через промежуточную подложку вырезанную из куска стеклотекстолита

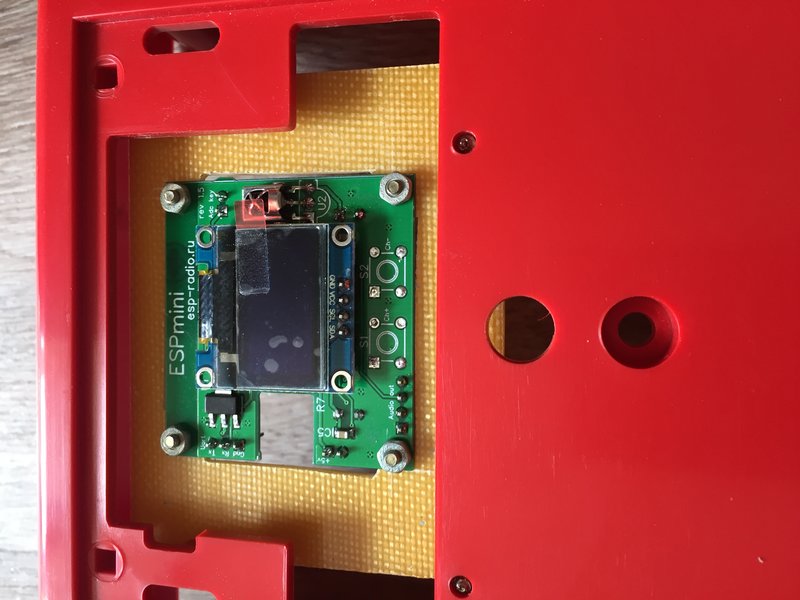

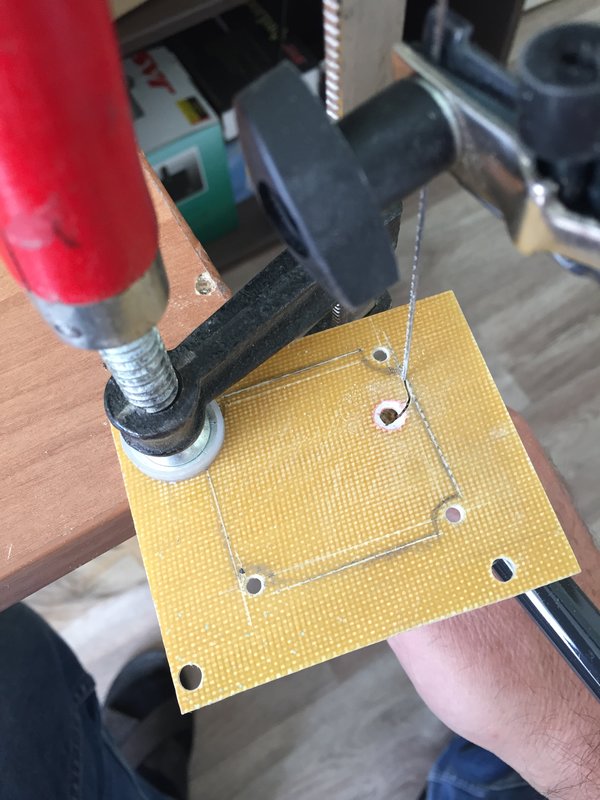

Платку приспособил в штатные места, установил внешние кнопки управления и регулятор громкости. Стандартный УНЧ на микросхеме RAM8403 мне не понравился, есть какие-то призвуки, решил сделать на мостовой схеме с аналоговым усилителем TDA 2004







Мотать трансформатор было лениво, в закромах имеется почти полсотни 10-ватных трансиков с выходным напряжением 9 вольт, их и использовал. Почему два? Просто развязал по мощности и цифре/аналогу. Получилось весьма приятное звучание по всему диапазону громкости.

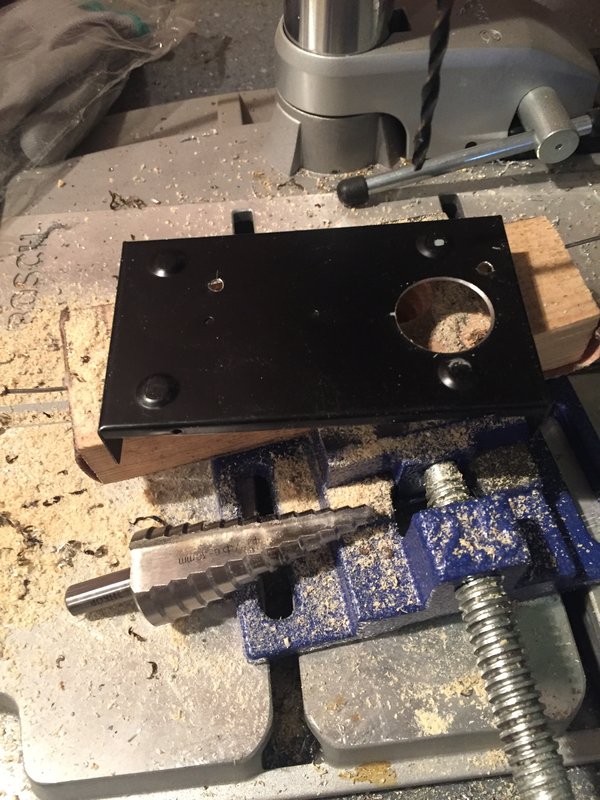

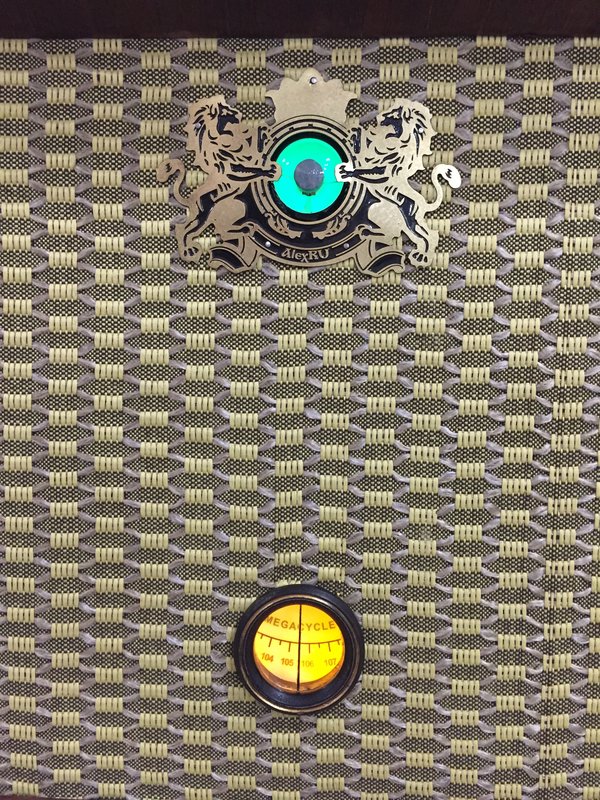

на лазерном станке у приятеля изготовили морду лица, а куда-ж без макияжа?





Вот что в итоге получилось. Очень нравится функционал- через комп выбрал из списка более чем 800 радиостанций, то что нравится: Радио Монте-Карло, Искатель, Радиола, Мелодия, Юность и целую кучу того что по душе.... Переключения одной кнопкой или пультом, как нравится.

Ну а теперь сказочка о странных заказчиках...

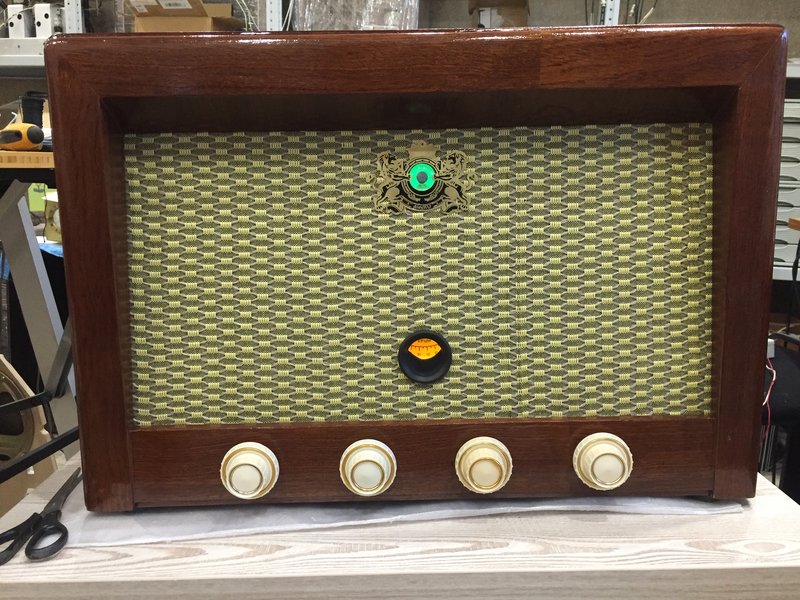

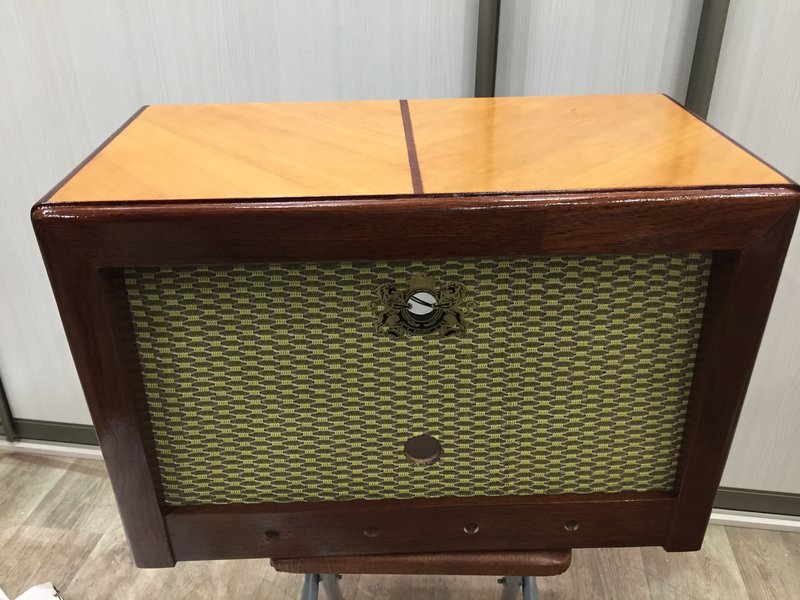

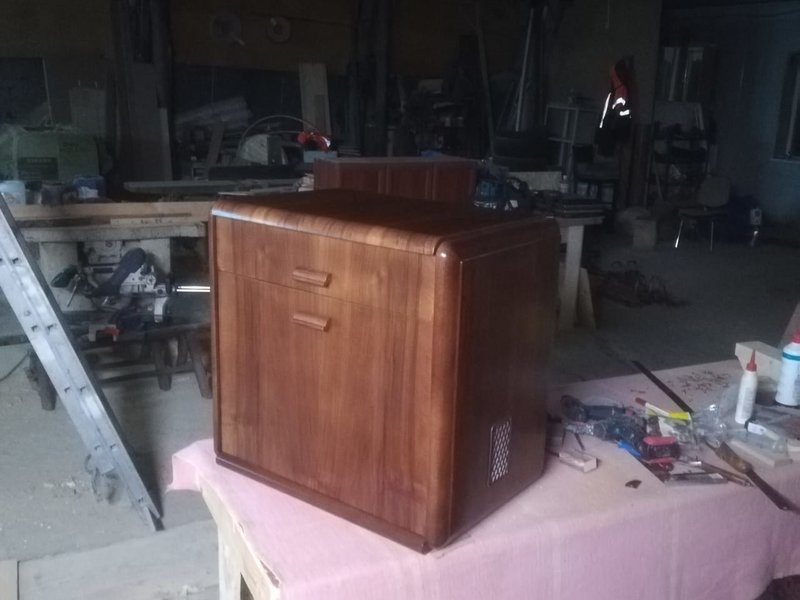

Приобрел пару лет назад корпус приемника RFT Imperial 86W послевоенный Берлинский. отлежался он у меня на полках и начал я его потихоньку разбирать с целью освежить. Корпус на удивление был крепким и не пострадавшим от воды или влаги, единственная проблема - рассохся, поскольку в послевоенной Германии похоже клеили чем придется... Еще при разборе обратил внимание, что торцевая дверка, которая по задумке прятала приемник и акустическую доску очень туго заходит в свой паз под приемник. Ревизия показала изношенный узел транспортного валика, пришлось делать наоводельный узел, но если-б знать, что этим не ограничится... Надо ж было через почти год вялотекущих работ, этому столярному изделию попасться на глаза человеку, который искал что-нибудь на подарок своей половине. Он тут-же сказал "О! это именно то, что я искал!"

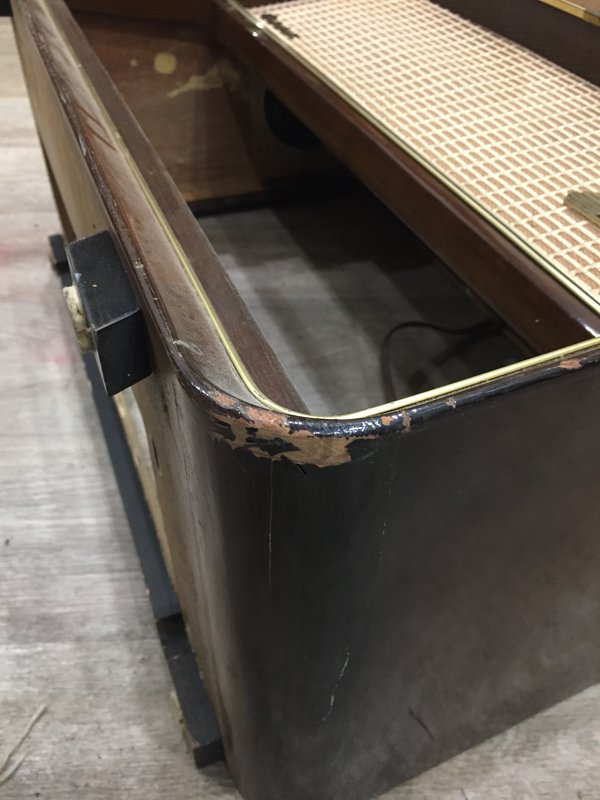

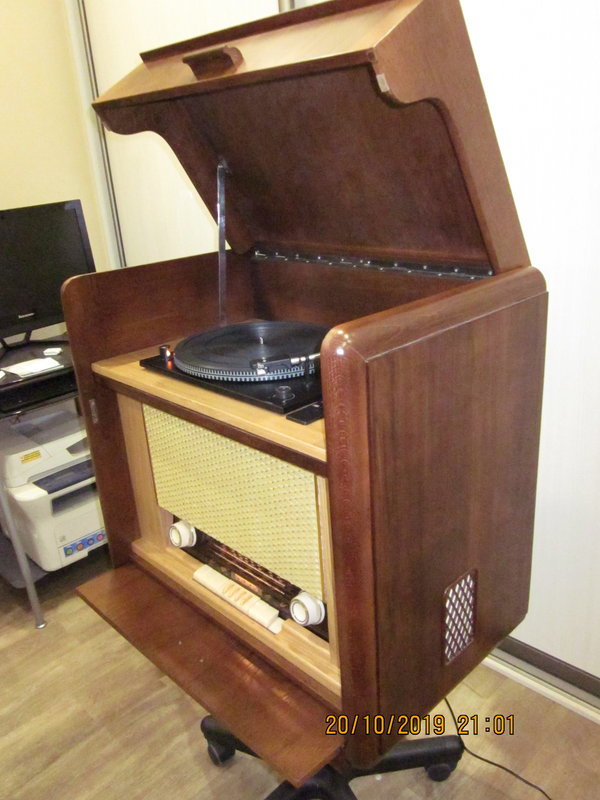

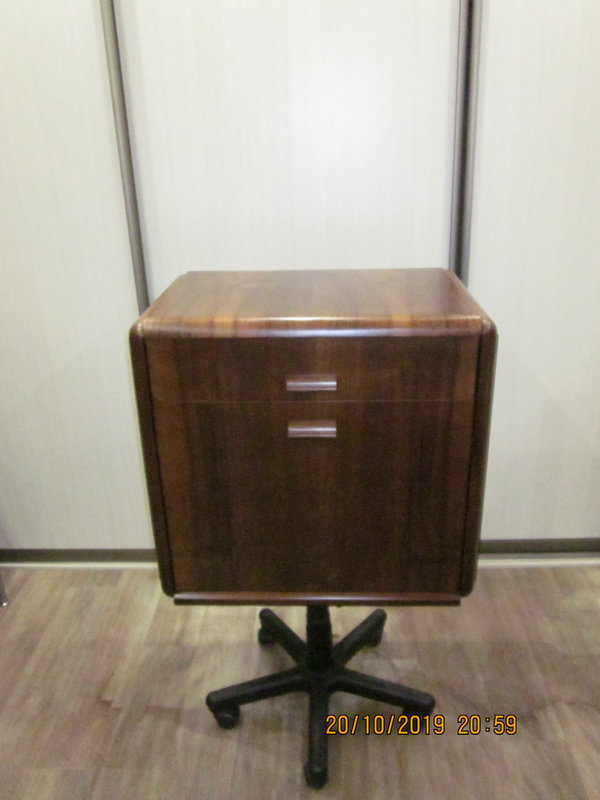

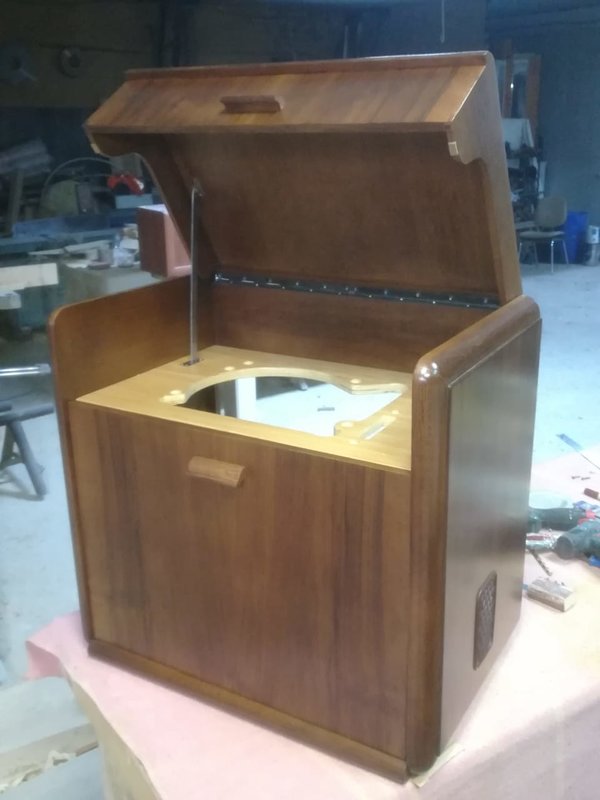

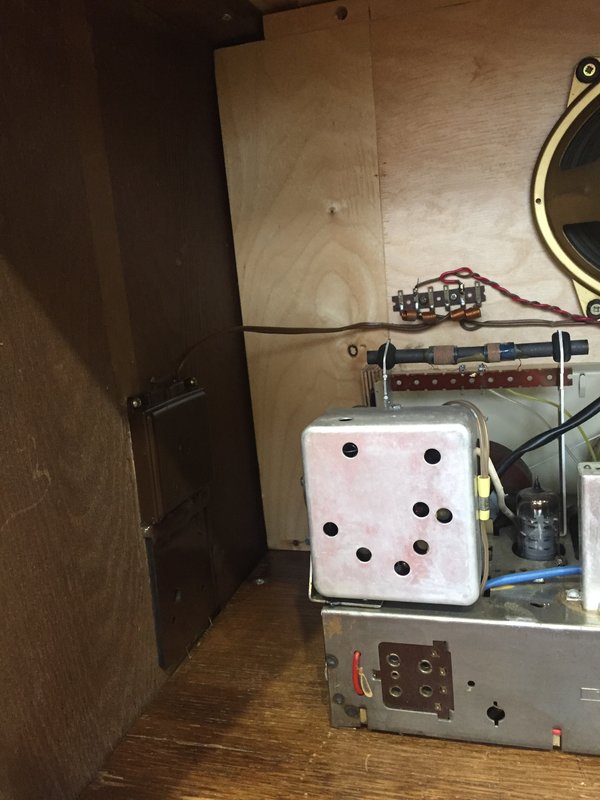

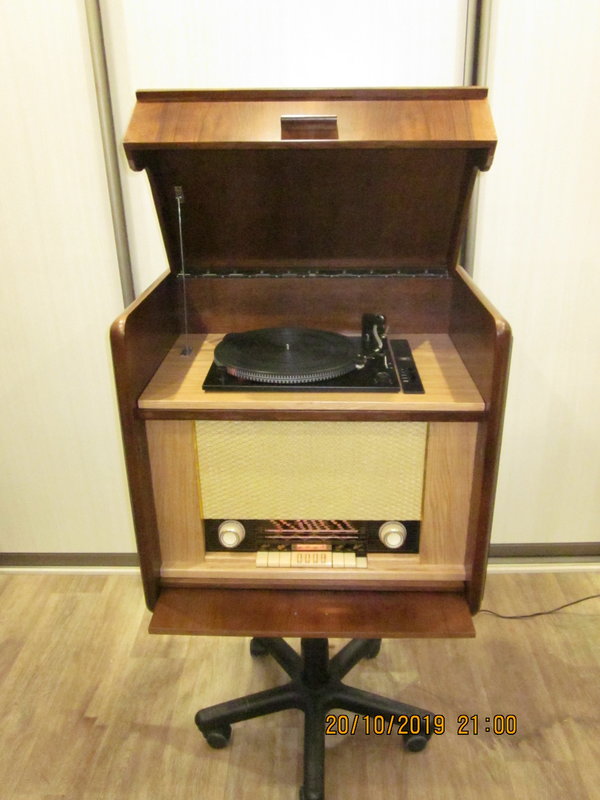

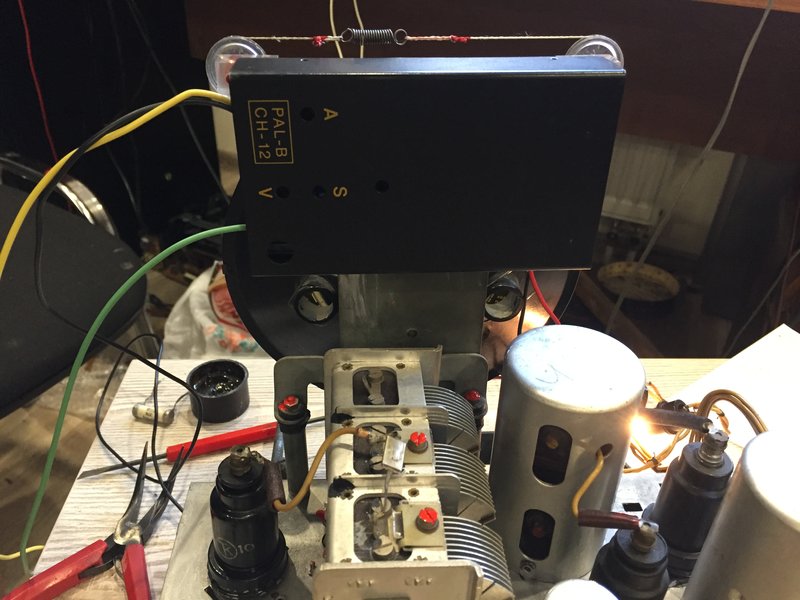

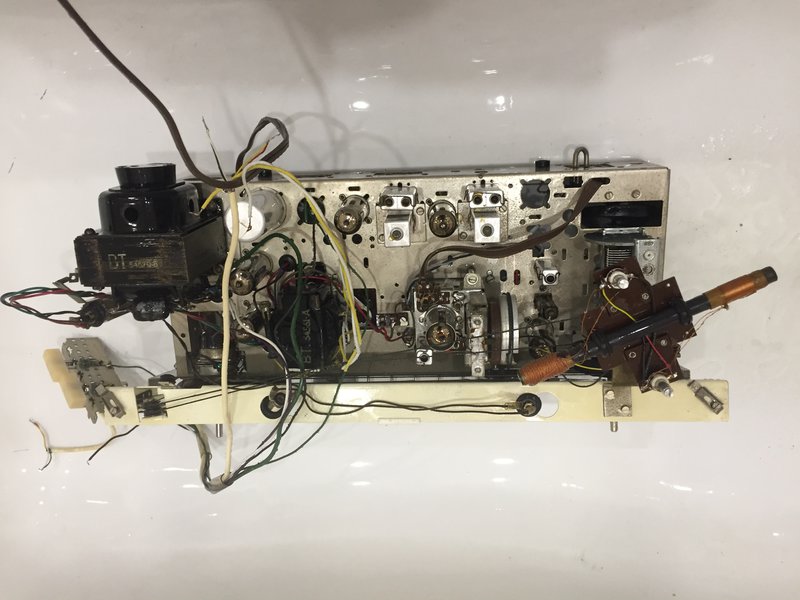

Заказчик попросил встроить в нутро радио и проигрыватель, но так, чтобы ежедневно пользоваться, я же после уточнения ожиданий задумался, поскольку приемник хотелось на УКВ, а проигрывать винил с приемлемым качеством, По приемнику, в закромах было шасси от старенького Grundig 2070, и оно удивление весьма хорошо отмылось и починился приемник как то сам собой (конечно любимые конденсаторы ERO пригоршней заменить пришлось), ну естественно, нити вереньерных устройств и сгнившие пружинки заменил. Даже прикинул и изготовил лицевую фальшпанель под приемник. Далее просто: чистка-мойка-ремонт-сборка...











Да, из-за непродуманного изначально узла фронтальной доски пришлось клеить акустическую ткань предварительно натянутой на рамку-пяльца, и вы знаете мне это очень понравилось, конечно расход ткани сантиметров на пять по краю больше, но это того стоит.

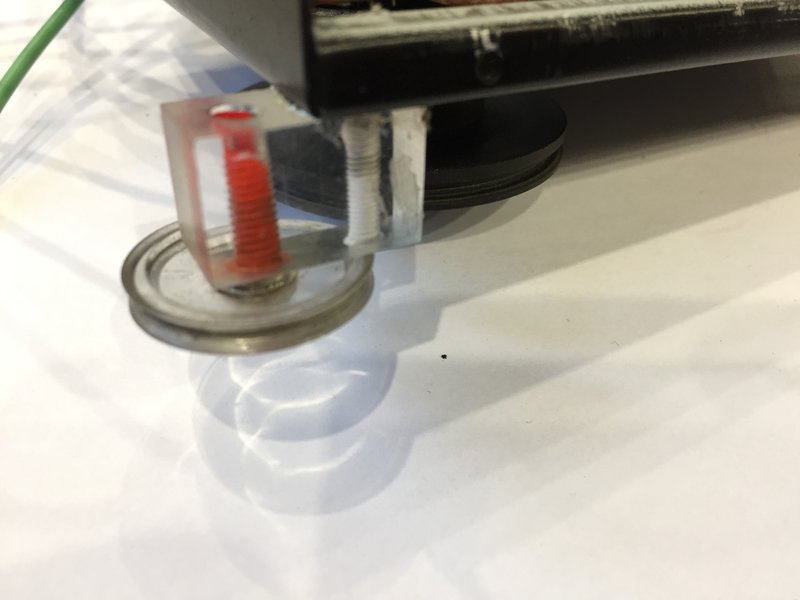

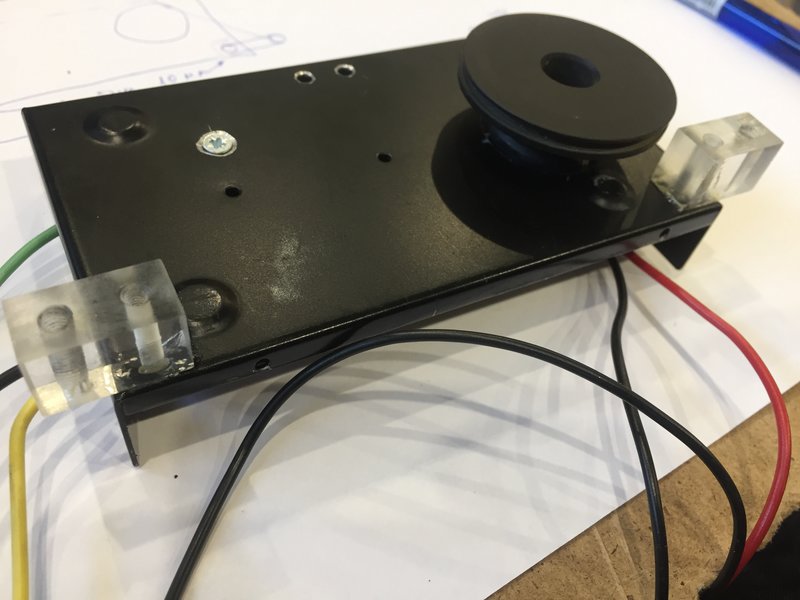

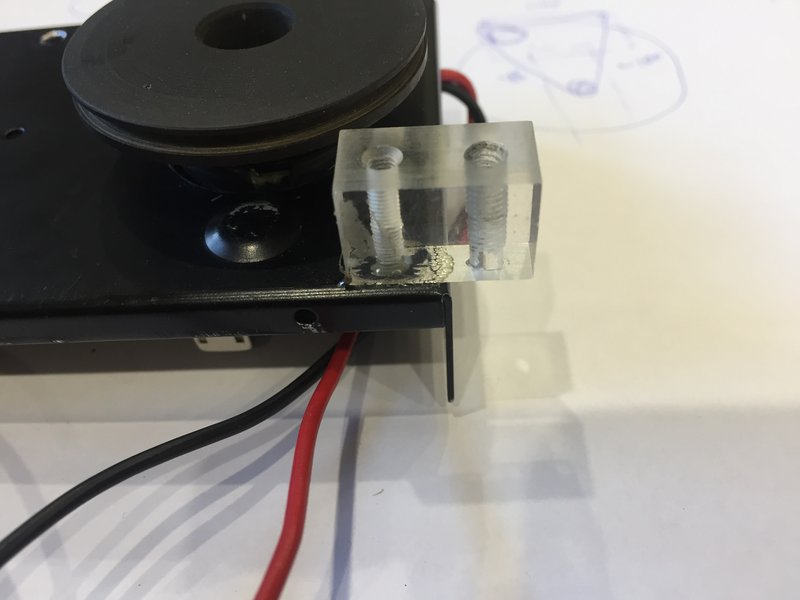

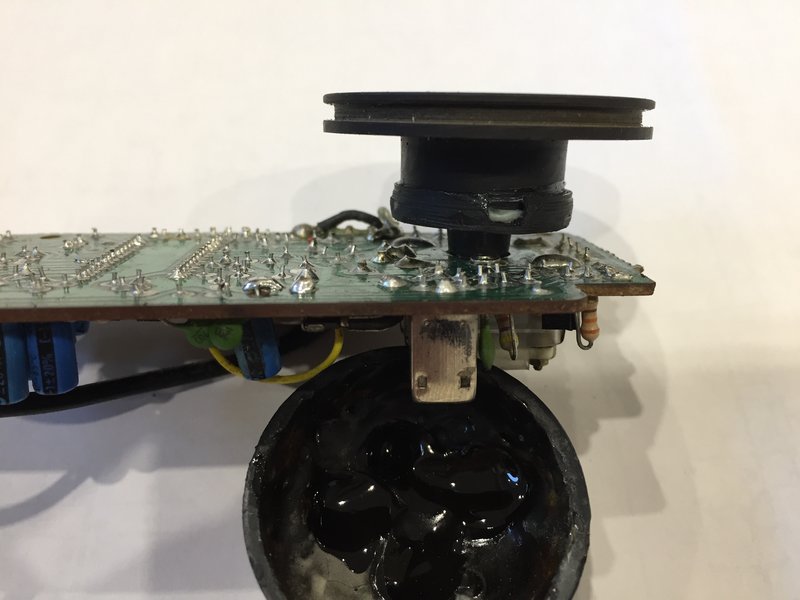

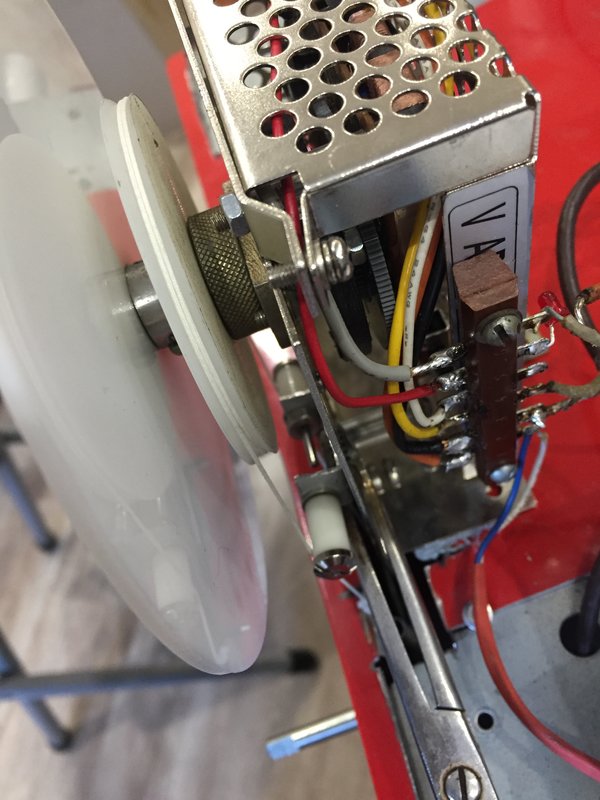

А дальше ступор- что использовать для проигрывателя? Решение подсказал сам заказчик, он в телефонном разговоре проностальгировл по электропроигрывателю, что был у него в детстве-отрочестве-юности это "Вега -106". Поскольку в нем был установлено ЭПУ Unitra G-602 поступил просто - на разборе прикупил комплектного донора.















....ну вот как то так. Помидорами можете просто швыряться, можете присовокупить к ним сало, колбасу и прочие продукты питания. Что сделано-то сделано, и это работает с 1 ноября у заказчика, чем он весьма доволен....
Еще по одной самоделке для клиента отчитаюсь уже после Нового года, ибо нефиг показывать то, чего не успел в 2019.

Просто блеск! Всегда восхищаюсь Вашими работами!
С Новым Годом! Здоровья и новых успехов!

AlexSU
Глаз не оторвать . У Вас просто руки откуда надо и с головой в этом деле полный порядок !

Отлично!
Полностью согласен с восторгами форумчан.
С наступающим!

"...Еще по одной самоделке для клиента отчитаюсь уже после Нового года, ибо нефиг показывать то, чего не успел в 2019."
приветствую переживших праздники!
Как и обещал, завершаю отчёт по 2019 году. Запустил аппарат 1 января, пока вся родня отсыпалась после тяжелых изнуряющих боёв с салатами, шампанским и прочими излишествами... (жаль пока не могу видео выложить, какой-то ступор по работе с ютубом).

Работа по этому проекту шла двумя временными отрезками в течении трёх лет, наверное самый затяжной и сложный проект по мелким и крупным косякам, которые пришлось решать. СФотографировать корпус Невы, попавшей мне в руки не догадался, привожу те фото, которые делал уже в процессе работы:

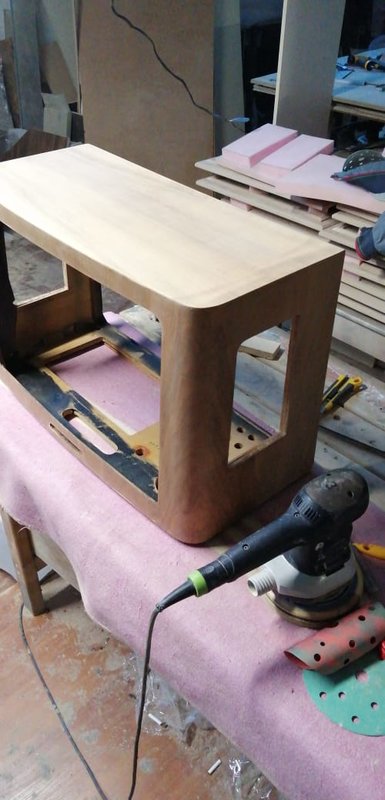

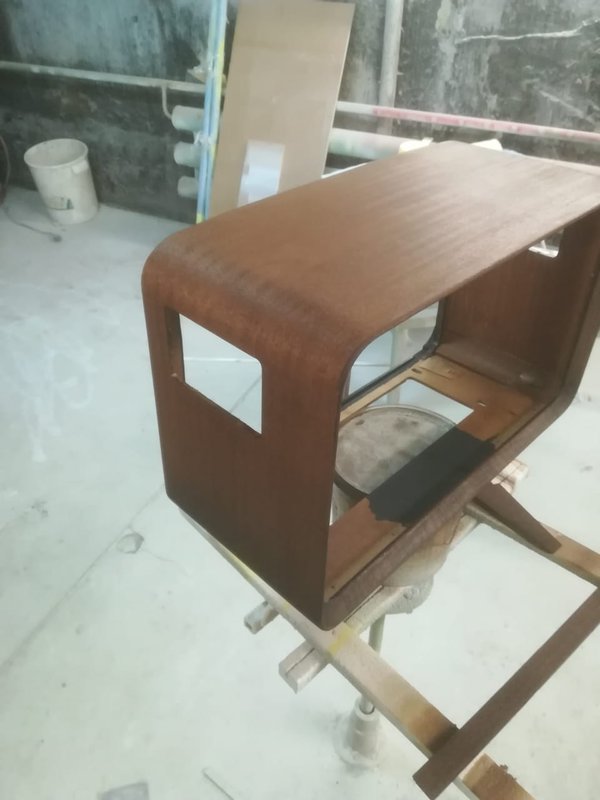

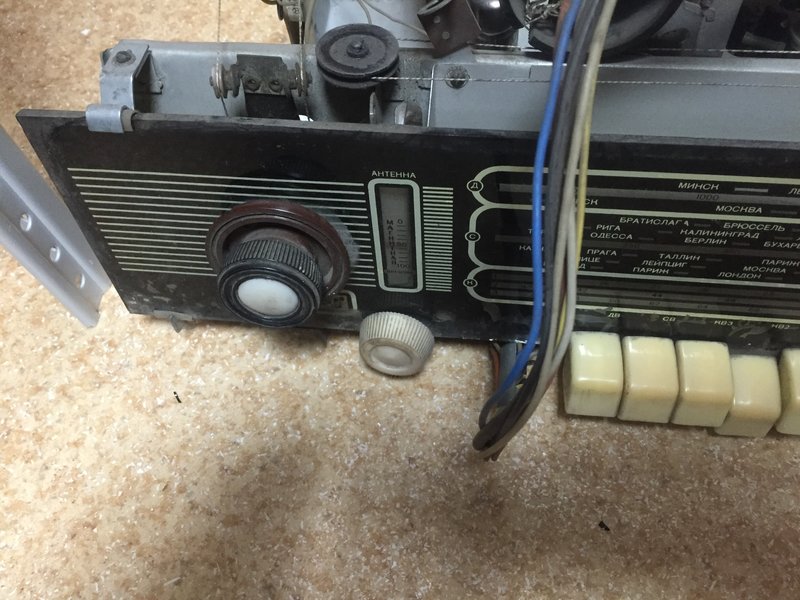

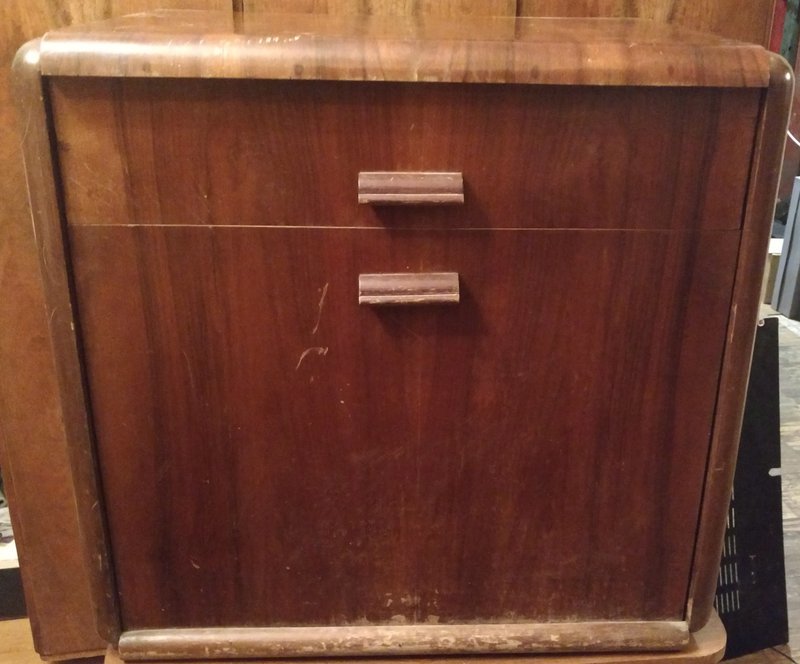

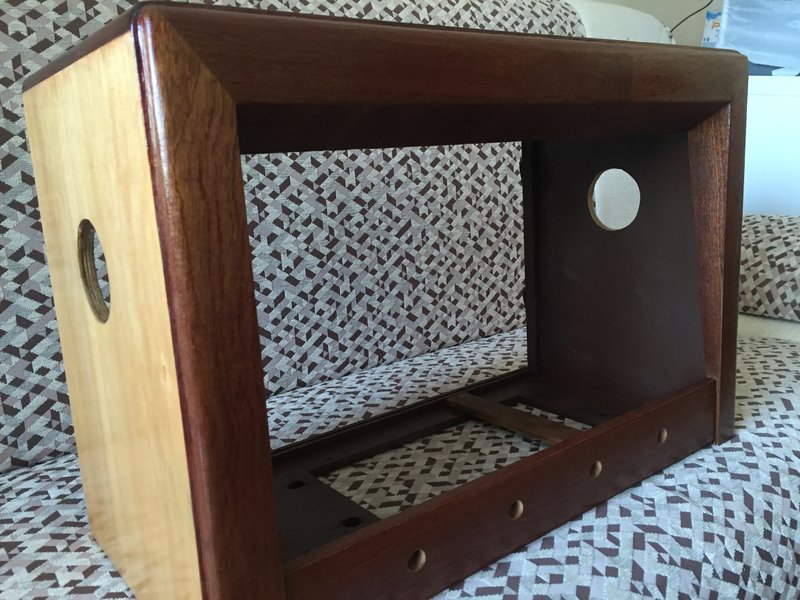

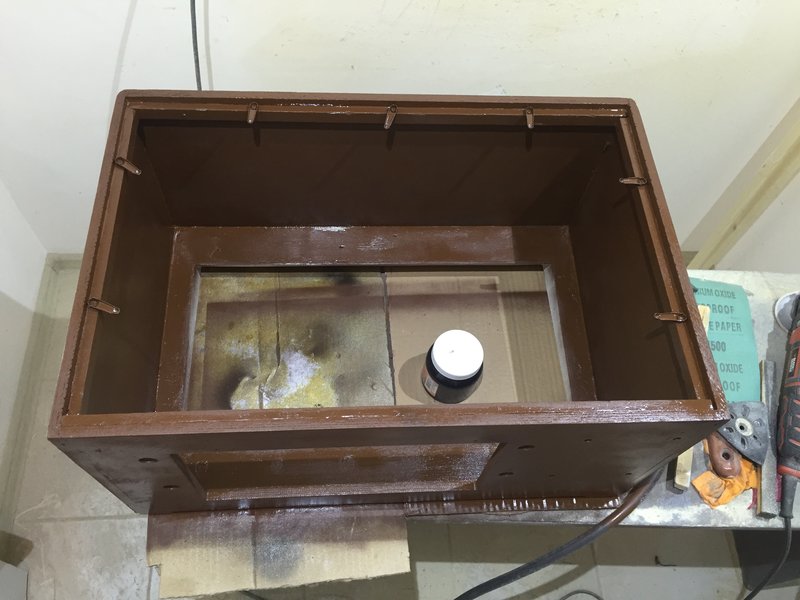

Корпус был сильно облуплен и очень легко зачислится, предполагаю, что основание под покраску было сделано либо некачественно, либо не сделано вовсе. На корпусе при очистке обнаружились два темных пятна, как будто от чернил, с глубоким проникновением в фанеру. Красить корпус не хотелось, решил поклеить верх и бока шпоном сапеле, а переднюю часть шпоном ореха

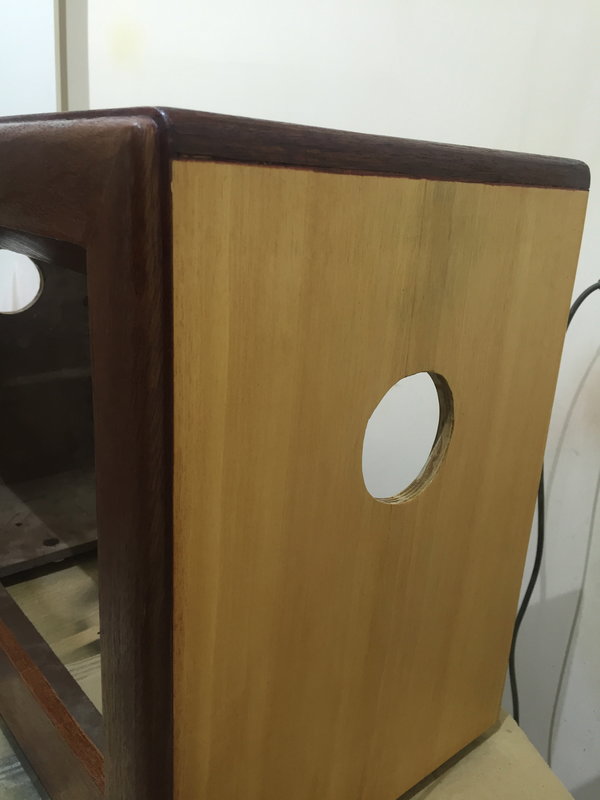

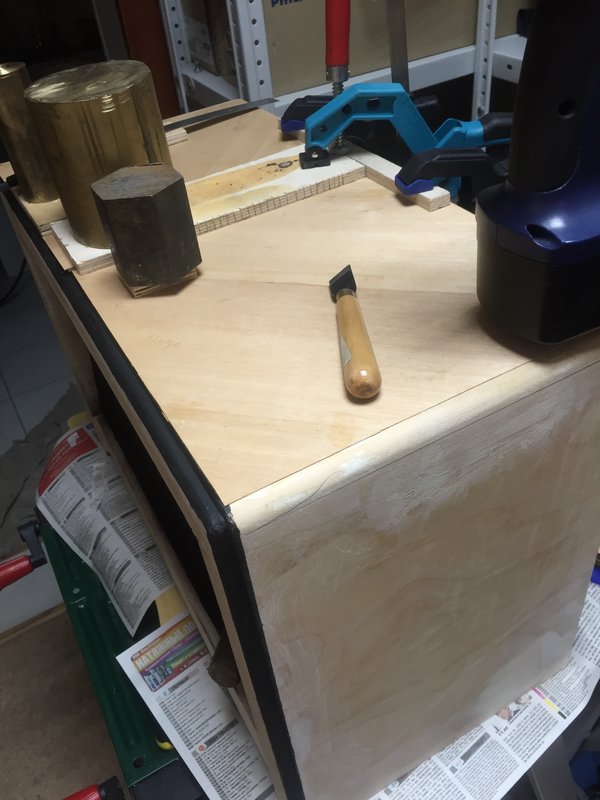

Изначально не хотел проклеивать скрепления и примыкания лицевой стороны и боковин\верха, но после первого склеивания, понял, что будет очень убого смотреться крашенные полосы между шпоном. Вооружившись утюгом, долго пытал, то есть клеил шпон, результат меня вполне удовлетворил... На боковых поверхностях вырезал отверстия под ВЧ динамики, поскольку было принято решение по использованию шасси.

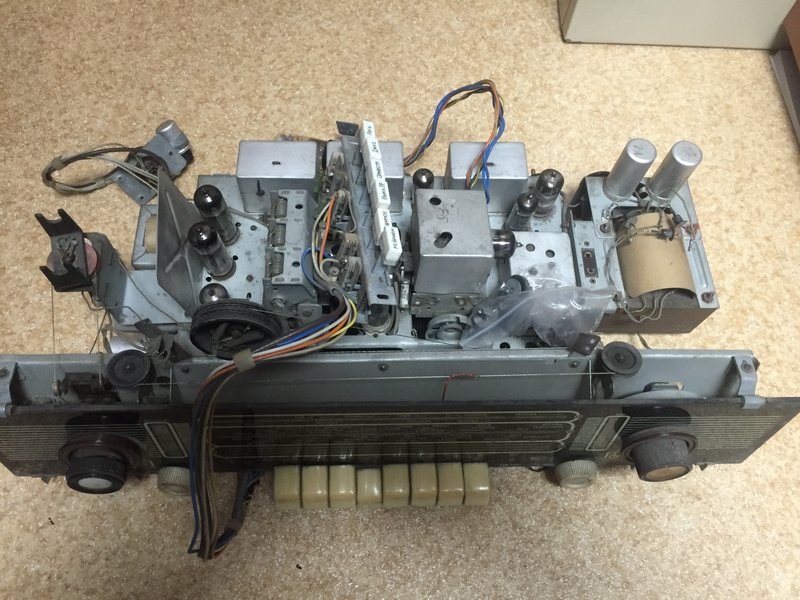

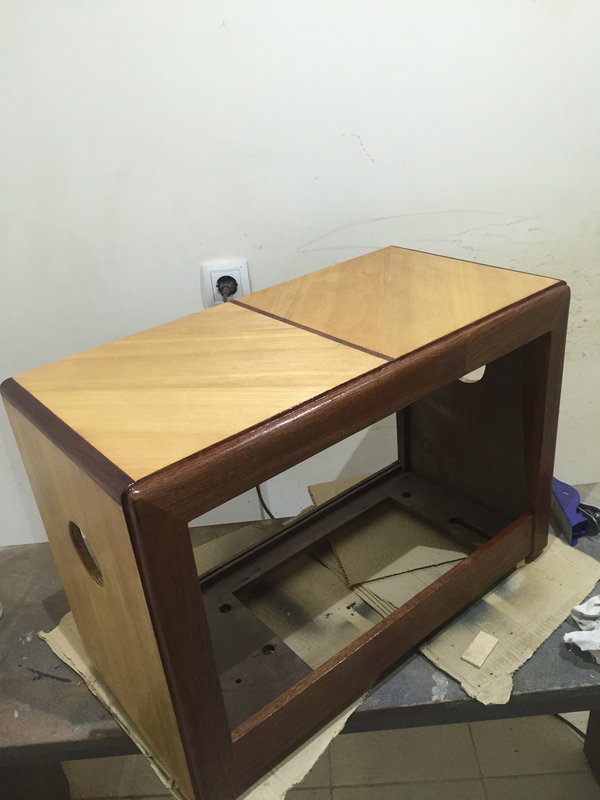

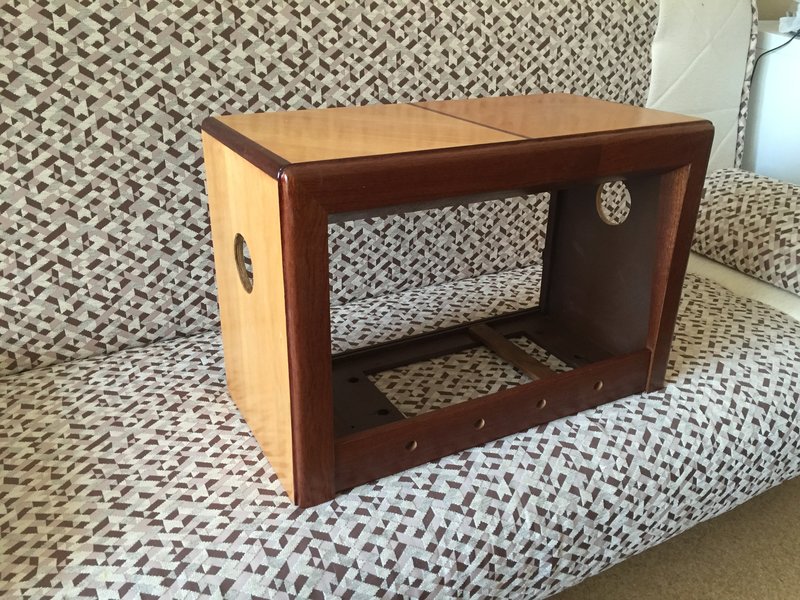

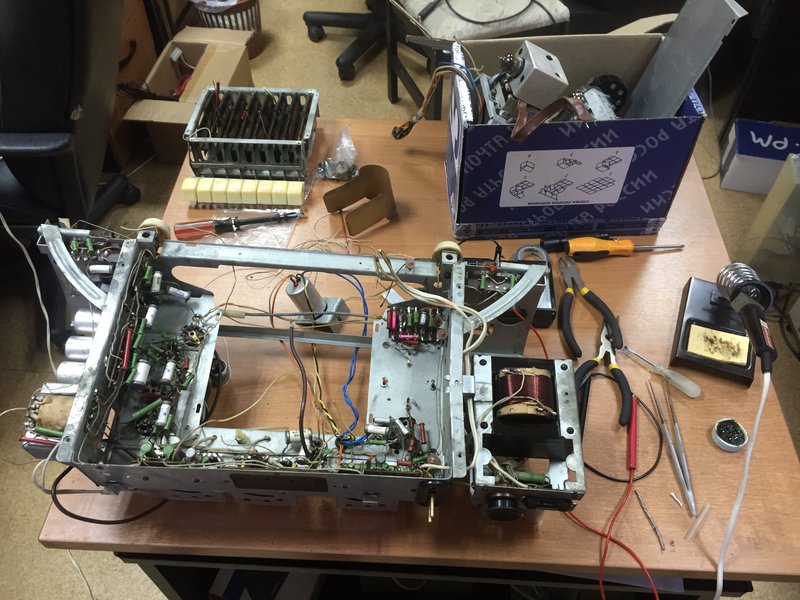

Далее корпус был отложен временно на полку, шасси под него не было, да и не предполагалось восстанавливать его в первозданном виде. В коробке с шасси выкопал от "Беларусь 59" в весьма приличном виде, и что немаловажно с живыми трансформаторами. Шасси тут же подверглось серьезному секвестру, убрана ВЧ часть с клавиатурой и демонтирован блок переключателей тон-регистров, вместо них подключил простые переменники-регуляторы тембра. Вместо демонтированной ВЧ-части установил блок ФМ приемника на CXA 1019.

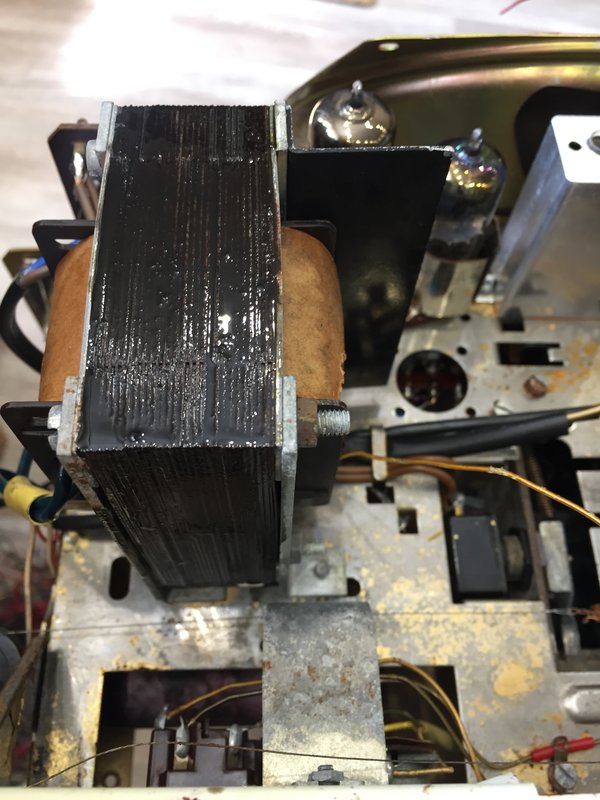

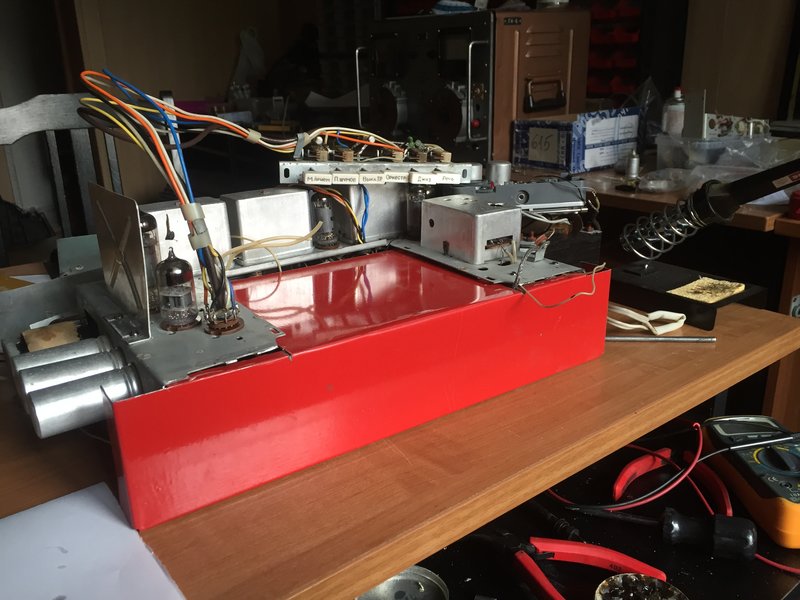

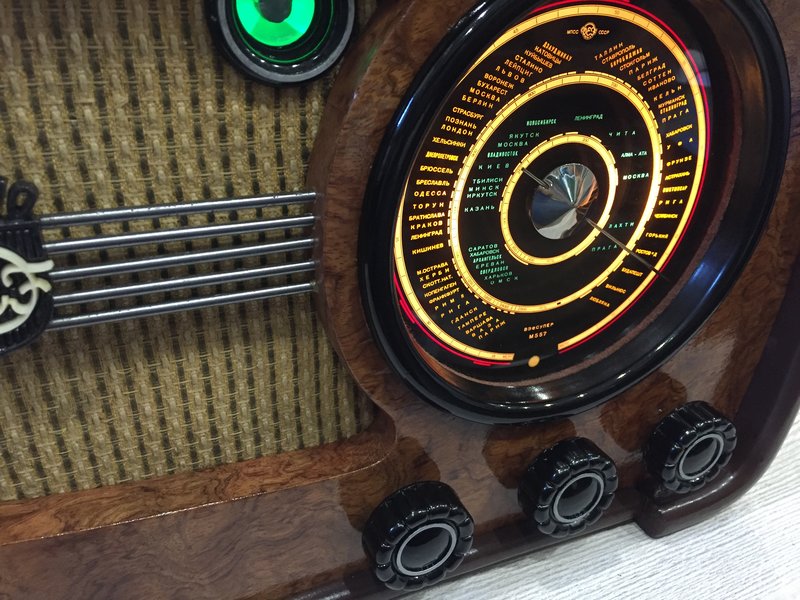

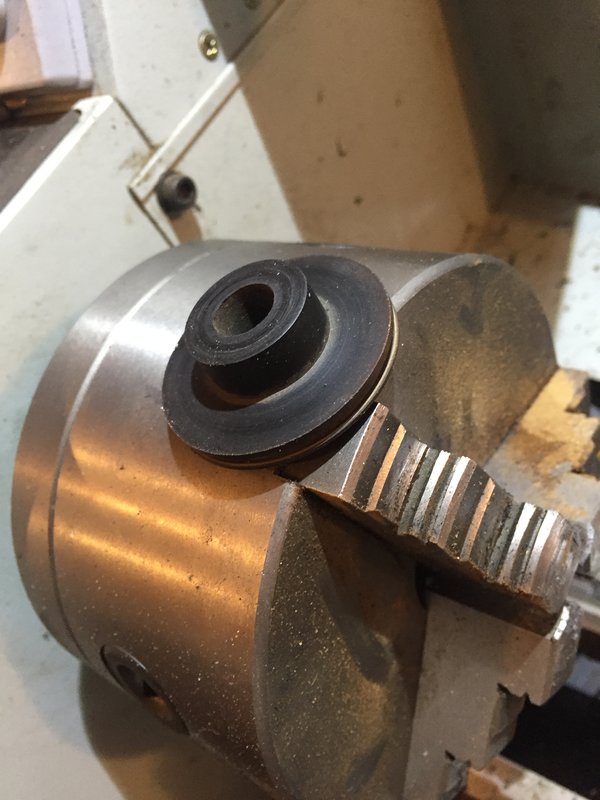

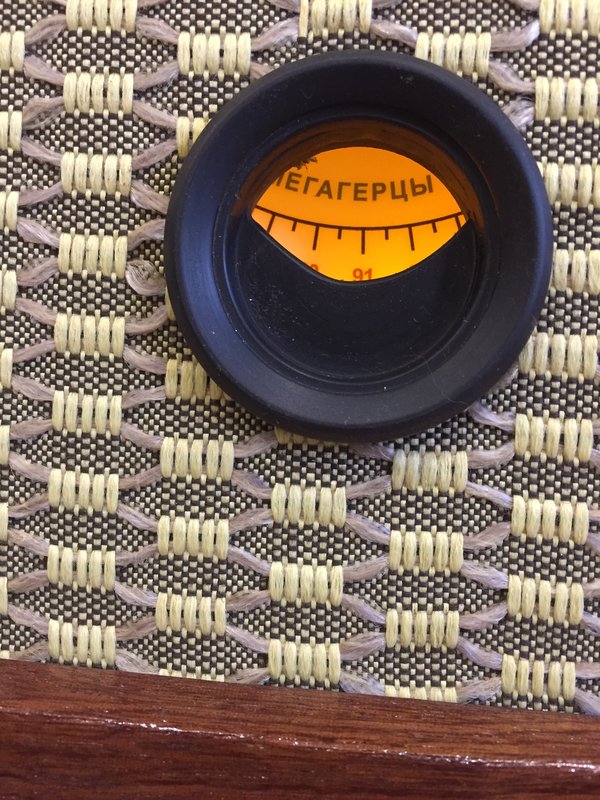

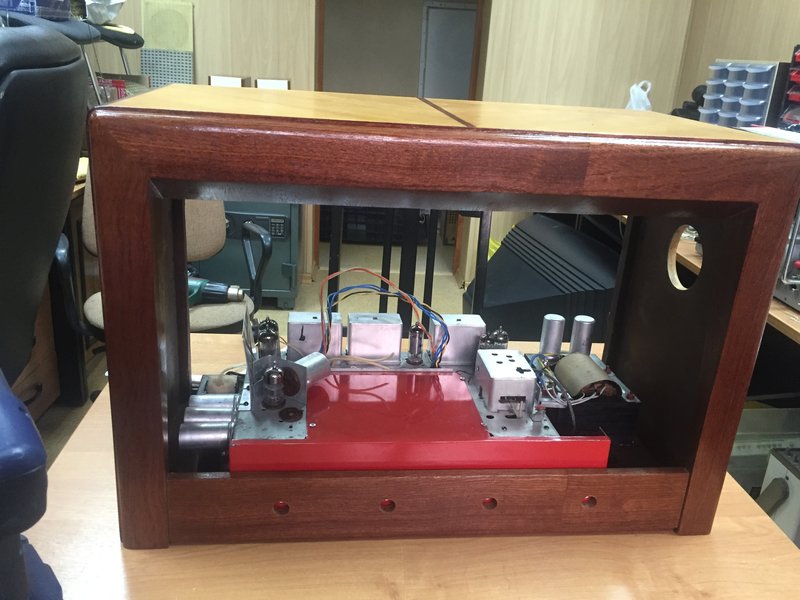

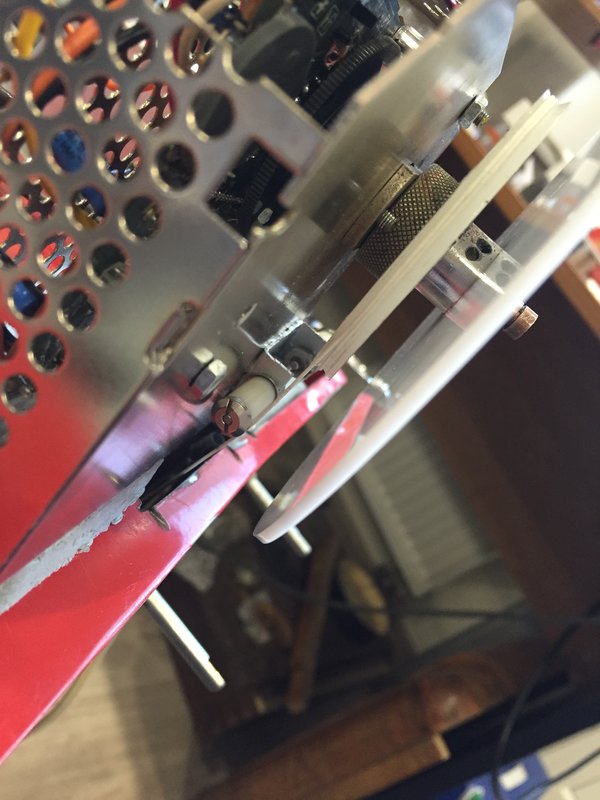

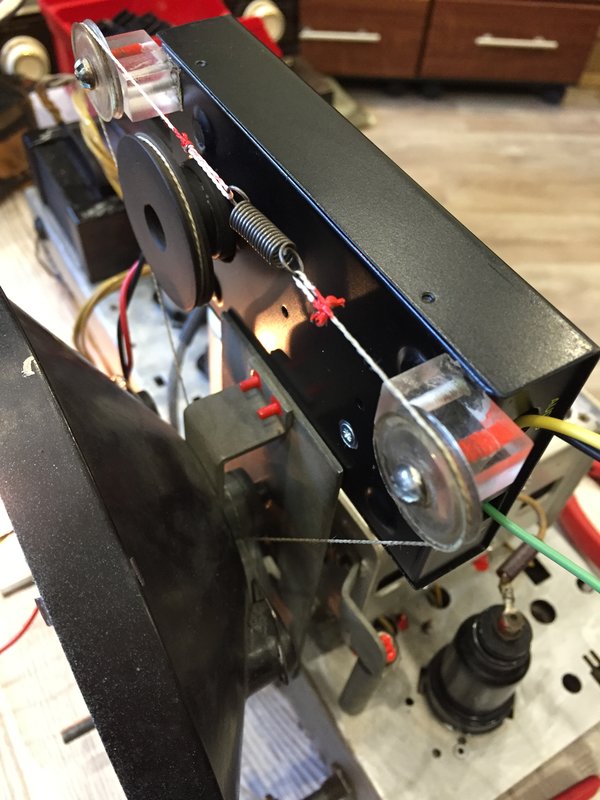

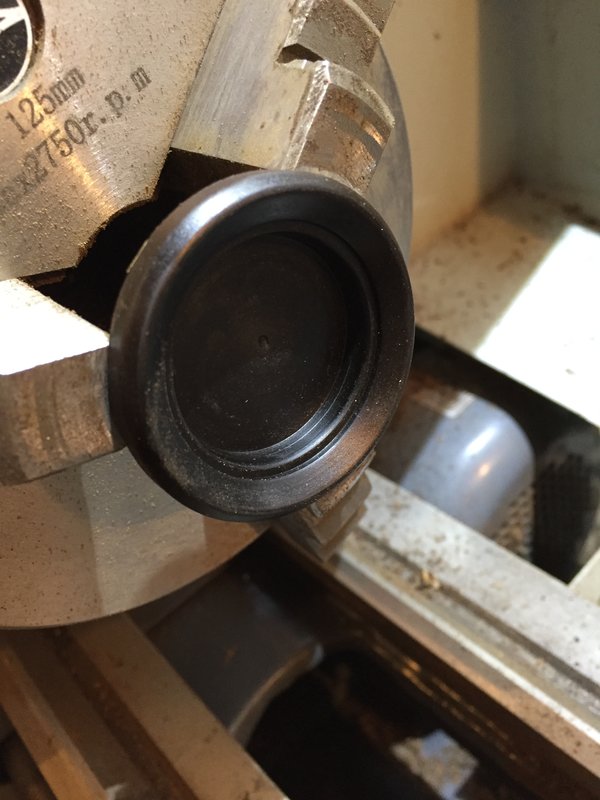

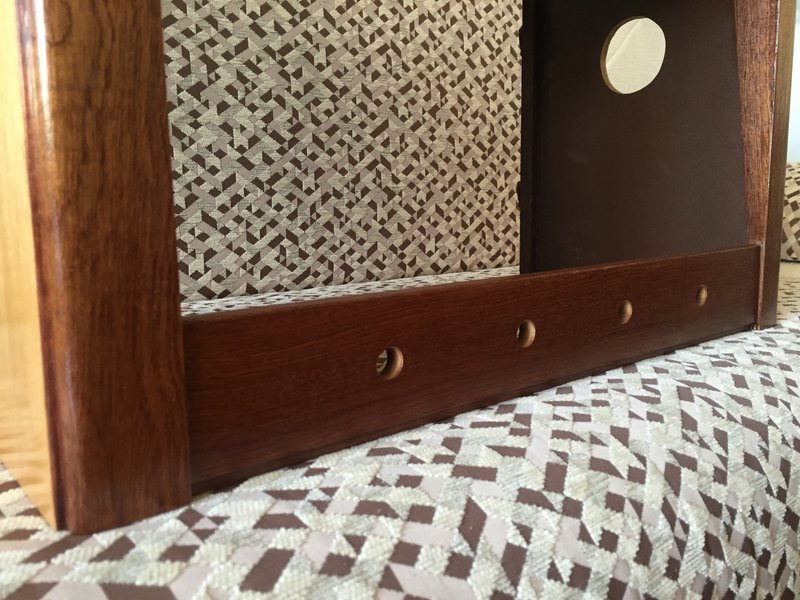

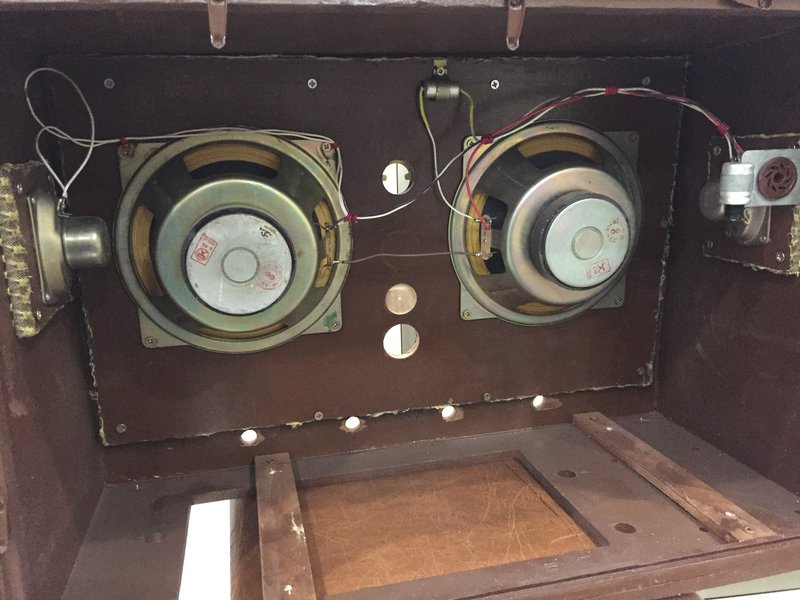

Изготовил шкивы и шкалу приемника, изготовил акустическую доску с восстановленными динамиками 10ГДШ-2-4 и 2ГД-36, индикатор настройки (светодиод) подключил через преобразователь сигнала к магическому глазу, и наконец приступил к узлу визуализации шкалы (на снимках нижнее отверстие в акустической доске). Тут наступил затык... я переделывал 5! Карл, пять раз в различных вариантах, пока не получил желаемое.

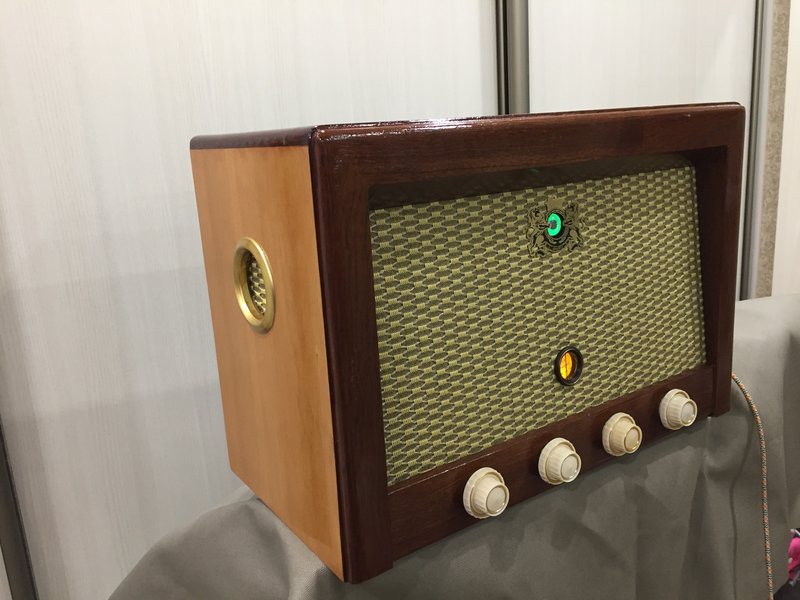

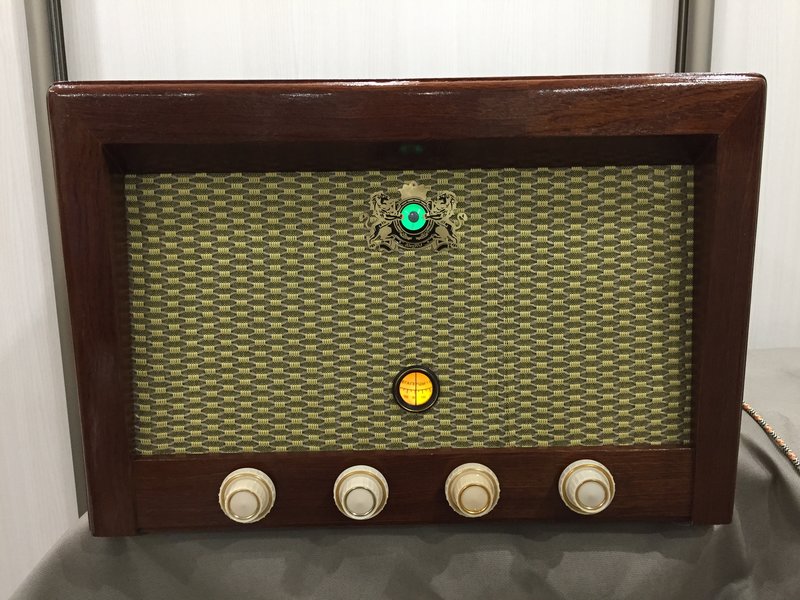

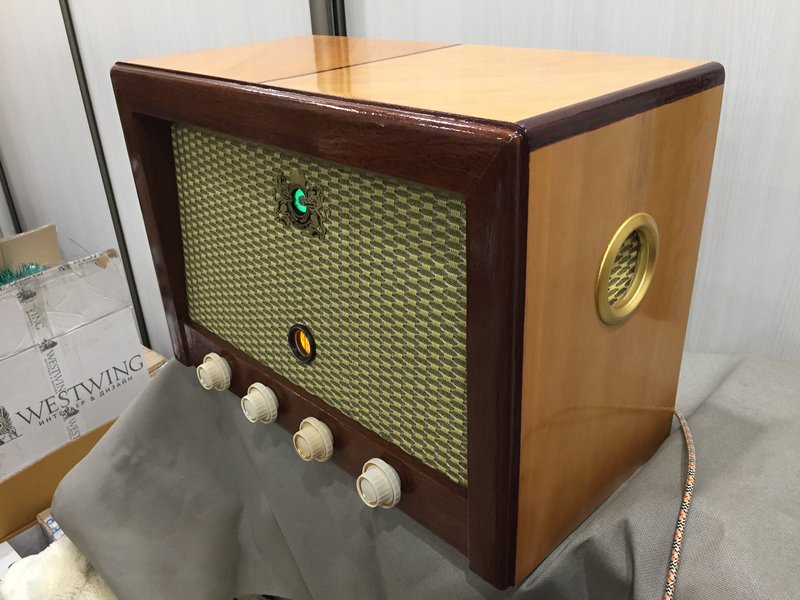

Наконец завершился и этот проект. Забыл сказать, что второе января этого года приемник обосновался на даче приятеля, чем оба (приятель и приемник) были весьма довольны (надеюсь)....
















В Новом 2020-м году желаю всем интересных проектов, и реализации почти всех мечт!!! (пусть немного останется на будущее )

Как всегда безупречно! Успехов и благополучия в Новом Году!

теперь до конца февраля не будить! буду с гор кататься на борде!!!

AlexSU
Хорошего отдыха!

Уважаемый AlexSU,
Есть дурацкий вопрос по замене конденсаторов в старых ламповых приемниках. Я читал в Вашей теме, что Вы это делаете. Мне предлагают старый "несоветский" ламповый радиоприемник. На какие модели лучше всего менять обычные (не электролитические) конденсаторы? Годятся ли пленочные? И если годятся, то какие? К российским конденсатором у меня доступа нет. Но есть доступ к импортным.
Я открыл тему на форуме, но пока вразумительного ответа не получил.
Прошу прощения за дурацкий вопрос.
Хорошего отдыха

Ответил Вам в вашей ветке, давайте не будем торопиться что-то менять. запаситесь патроном с лампой накаливания ватт 40-60 перед первым включением. потом пошагово реализуем Ваш проект.

AlexSU писал(а):запаситесь патроном с лампой накаливания ватт 40-60 перед первым включением.

А это для зачем? Лампу включать последовательно или параллельно?

Лампу включать последовательно с приемником. в случае неисправности сетевого трансформатора это убережёт вашу сеть от неприятностей, а вас от излишнего адреналина...

AlexSU писал(а):Лампу включать последовательно с приемником

Спасибо. Так и думал. Осталось где-то раздобыть лампу накаливания

Где такие руки как у Вас найти? Купил бы
А так шикарно очень. У меня б духу не хватило таких монстров как Телефункен или Филлипс восстанавливать...

Всем доброго времени суток!
В мрачные времена всеобщей паники и всевозможных кризисов не могу не заниматься любимым хобби!
А посему - продолжу....
Повезло познакомится с человеком из Минска, продающего весьма приличные экземпляры винтажной техники.

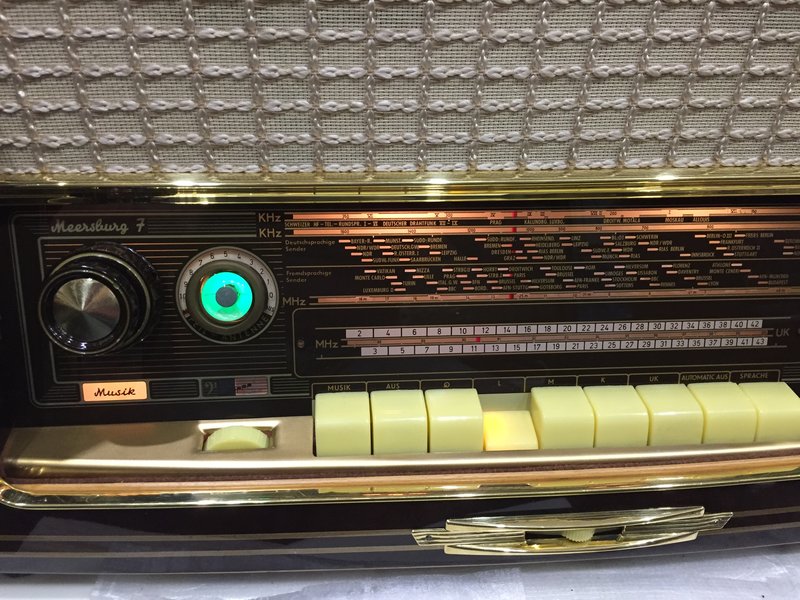

В результате переговоров в руки мне попал Saba Meersburg Automatic7, казалось бы что ещё - живи и радуйся, однако Плохиш, сидящий внутри изнылся - и покрытие тусклое с паутинкой трещин, и внутри все пыльное, не все лампочки горят, да и магический глаз виден лишь в полной темноте... Была на была, разбираю!

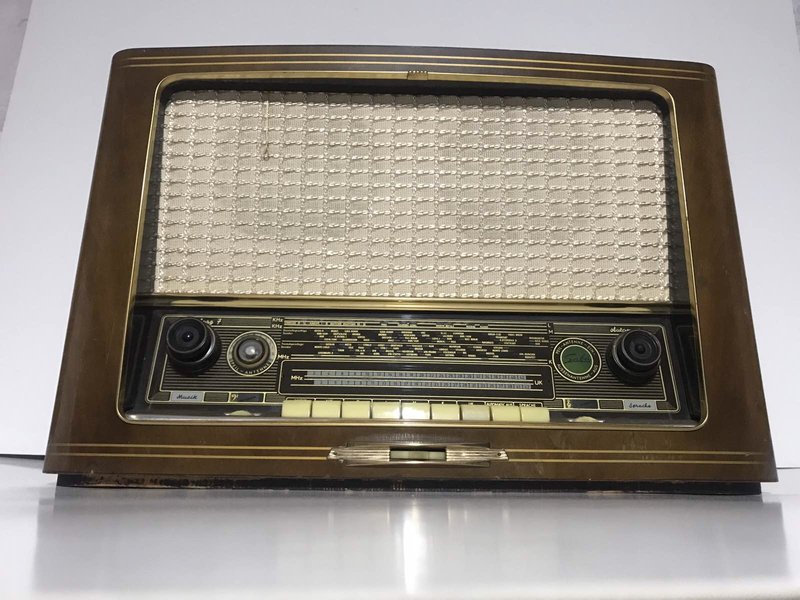

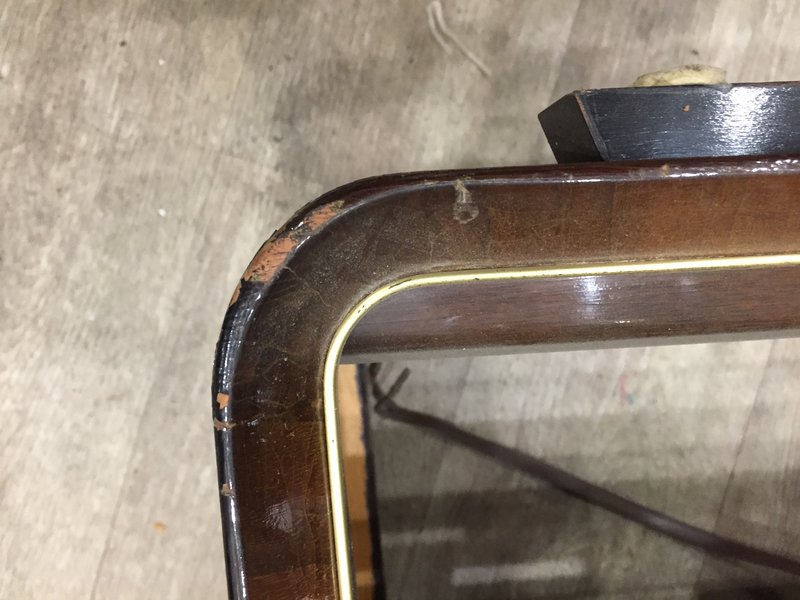

Вот таким он был в феврале этого года...









Выполнил традиционные мантры:
ревизия покрытия, помыть водичкой с целью выявления расклеенных элементов корпуса,

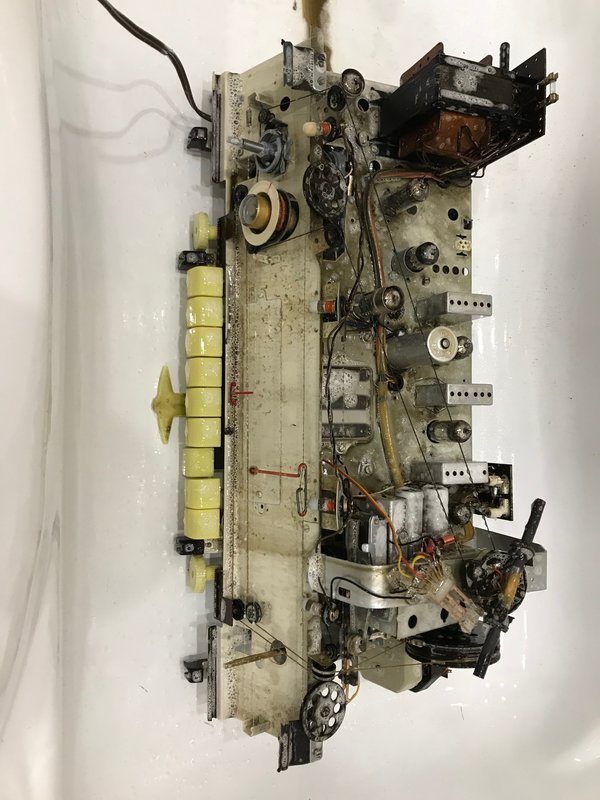

пенное пати для шасси с последующей сушкой

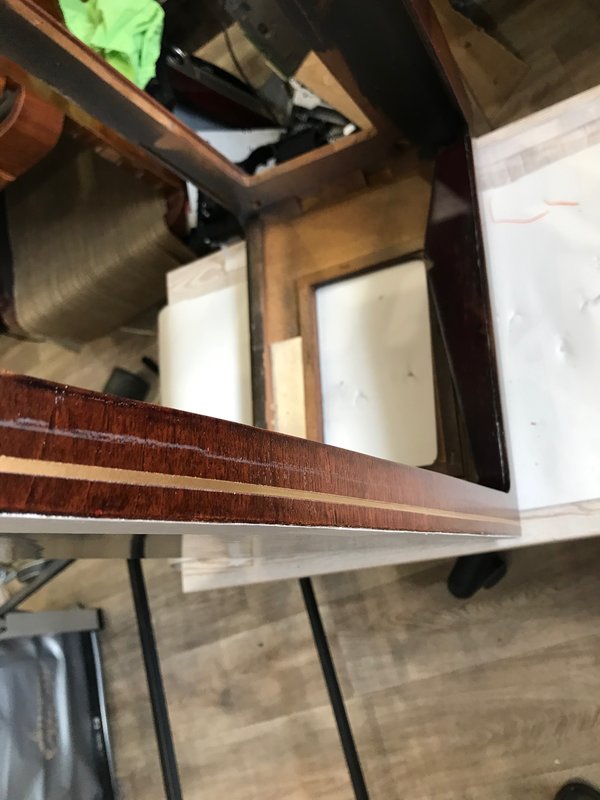

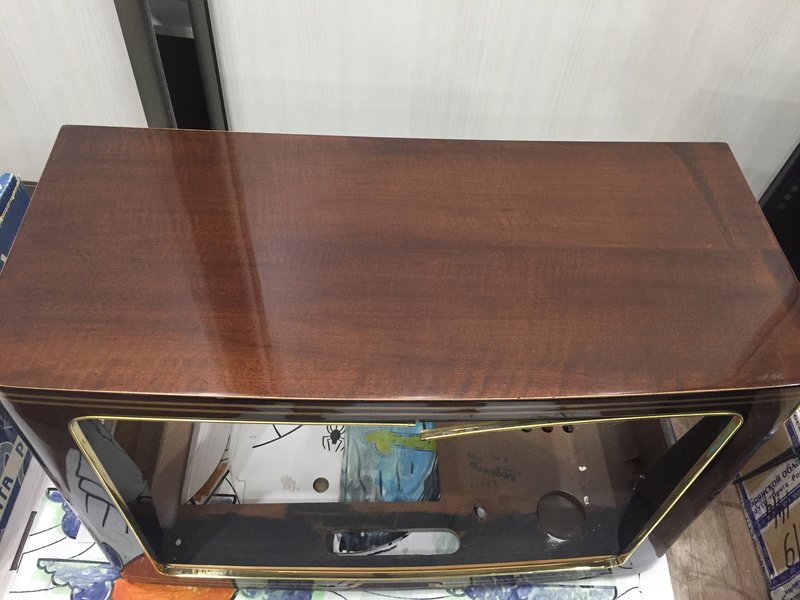

Итак, пока сушится шасси работаем с корпусом- сошлифовываем лак, тонируем морилкой необходимую "благородную глубину" и наносим первый слой лака, после чего наклеиваем предварительно покрашенные золотистой краской медные полоски-самоклейки и наносим пять слоёв лака с промежуточной сушкой и шлифовкой наждачной бумагой 400-600, полируем латунные элементы декора. Кажется результат неплох.

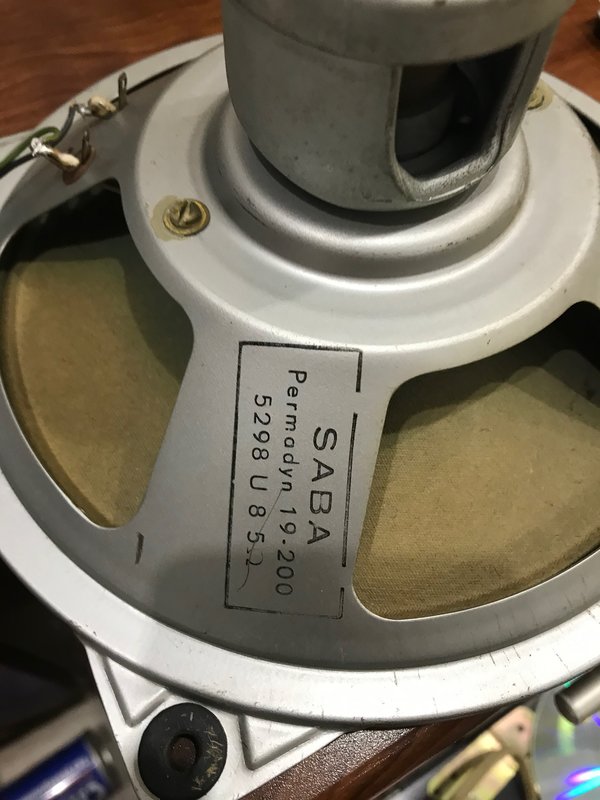

Параллельно с корпусом еще ревизируем динамики (один ШП затирал - был под замену) и акустические панели, на боковых пришлось переклеивать ткань, старая имела несколько незаметных рассечений от возраста, решил всё-же заменить.

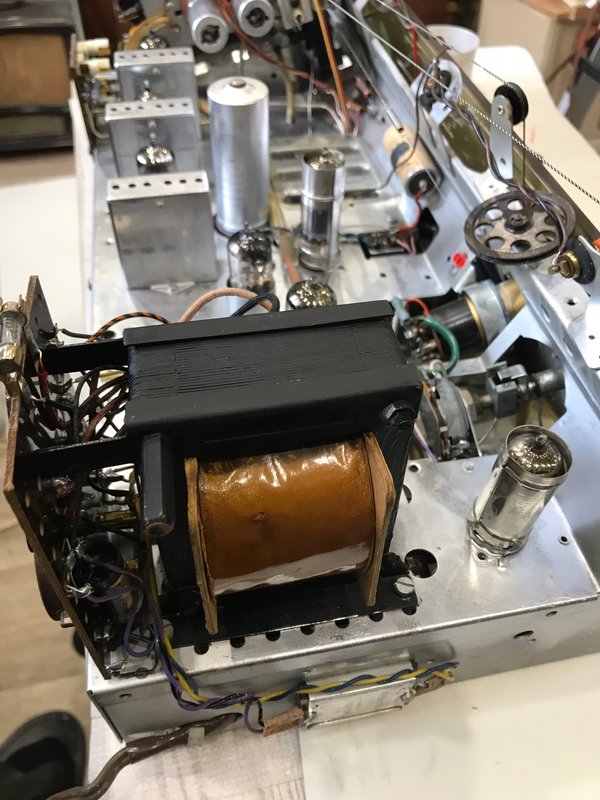

Ну вот наконец подоспело шасси.Первое включение после мойки не выявило проблем - все работало как с завода, даже автоматическая подстройка, единственное что сделал, подкрасил облезшие места, смазал и отрегулировал механические узлы, зачистил окислы на контактных группах, заменил EL34 на 6Е5С. Пожалуй это первая Saba в которой я не менял конденсаторы, только те что позволили вогнать аппарат из диапазона 88-100 мГц в 88-108 мГц...

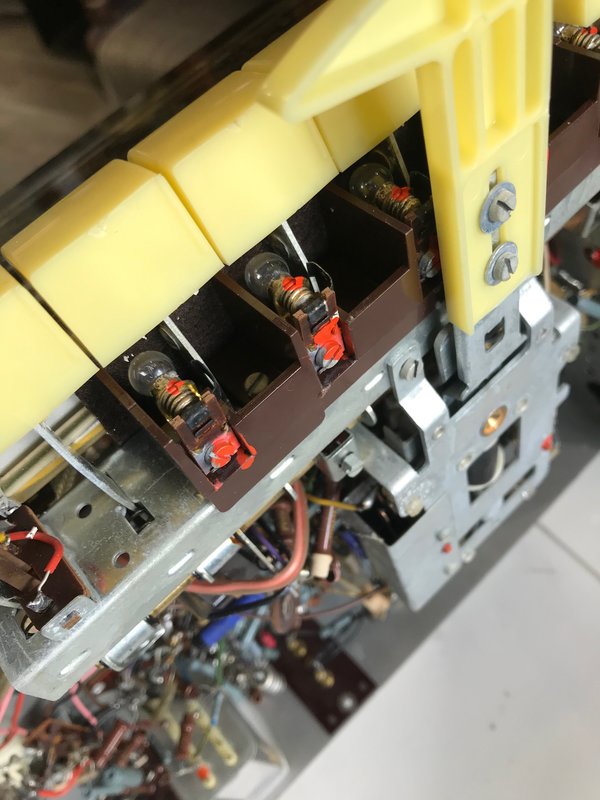

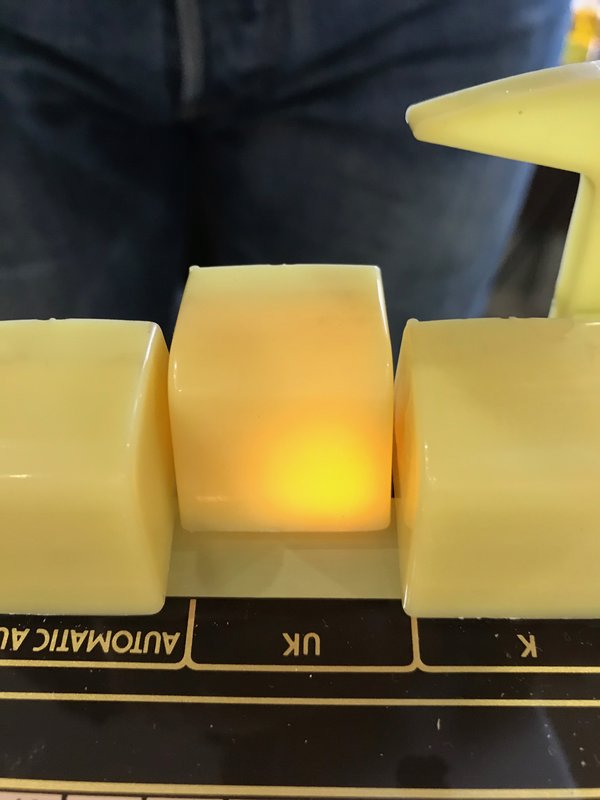

Еще одно расстройство - не горят часть лампочек, которые подсвечивают клавишу диапазона, включённую в данный момент. Поиски подобных лампочек в нашем регионе потерпели фиаско, покупать на Е-беях долго, решил впаять пока желтые светодиоды.

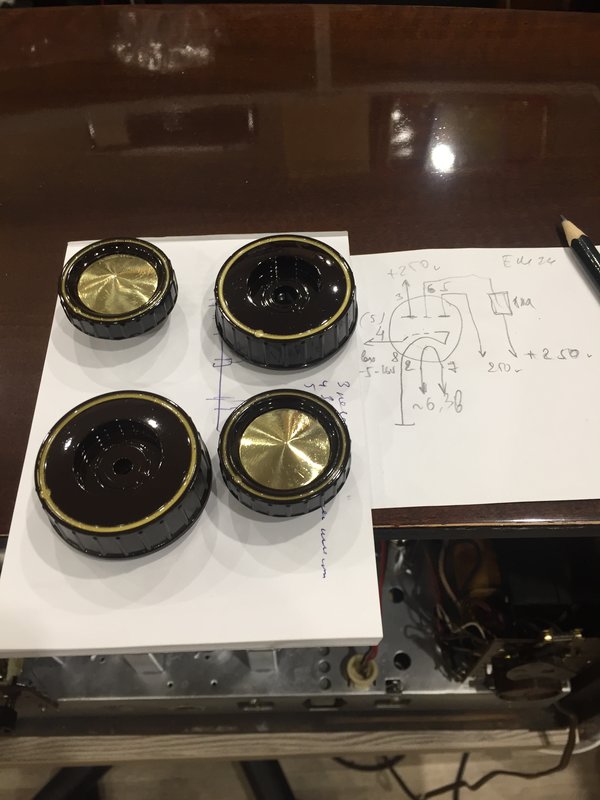

Попутно из латуни выдавил декоративные накладки на ручки.

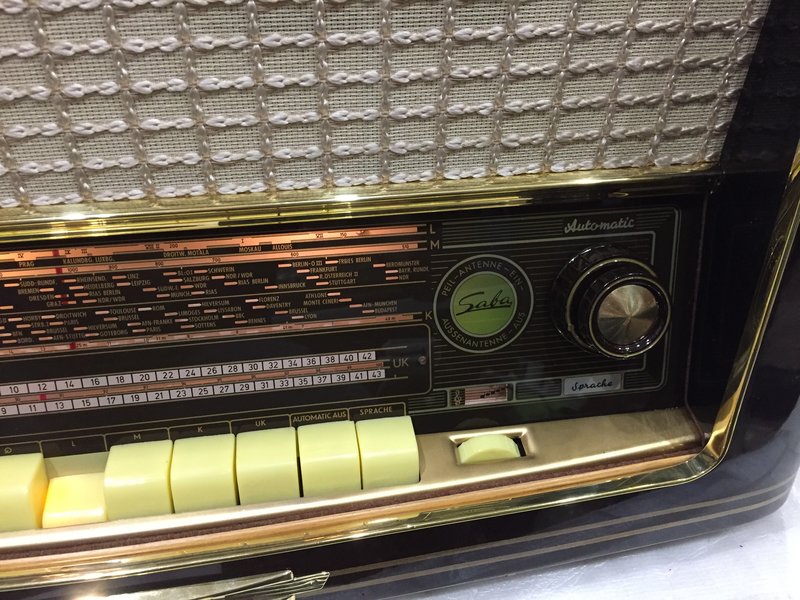

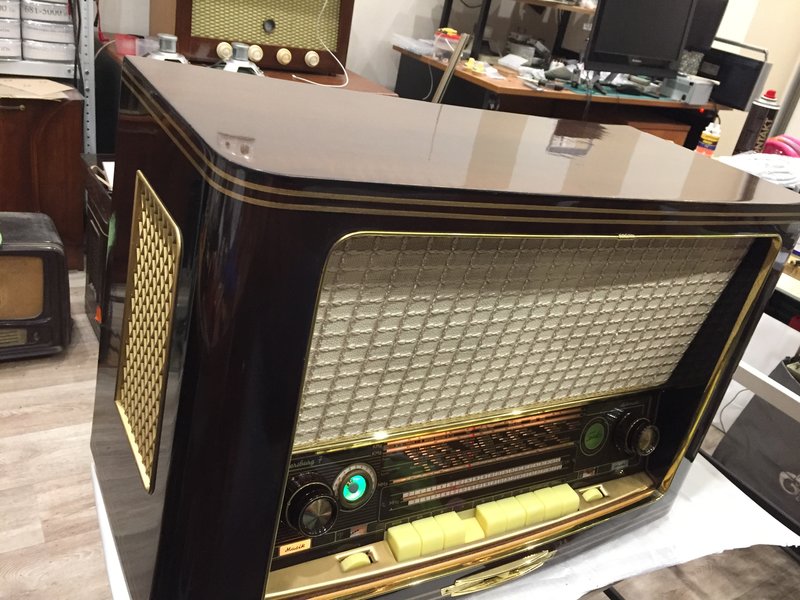

В целом аппарат весьма неплох и по звуку и по дизайну и думаю еще столько же лет послужит моему коллеге.

Красота.

Да, совсем забыл проанонсировать - в выходные начинаю интересный проект - акустические Щиты на 24 динамика каждый.....

Нет ни одного слова. Насколько здорово сделано! Вы волшебник!

Итак отчёт по пролетевшим выходным:
Задача.
Дано:
динамики 5ГДШ4-4 (с хранения, из славного города-героя Ленинград)= 48 шт.



лист фанеры ФОФ 18 мм = 2 шт



прямоугольная труба 25х50х1500 мм = 7 шт



по паре кусков акустической ткани 2 чёрного и 2 серого цвета размером 150х100 см. Просто в магазине чёрных было только две, а ждать неизвестно сколько не хочется...





ну и по мелочам (шурупы, шпилька, гайки) две горстИ

необходимо:
извлечь из этого звук, с приемлемым эстетическим оформлением.

Начали:

Спасибо Алексею Сергеевичу из Алма-Аты великодушно поделившемуся файлом для раскроя фанеры. Не без труда нашёл в городе приличный стол и за пару часов вырезали основные отверстия.

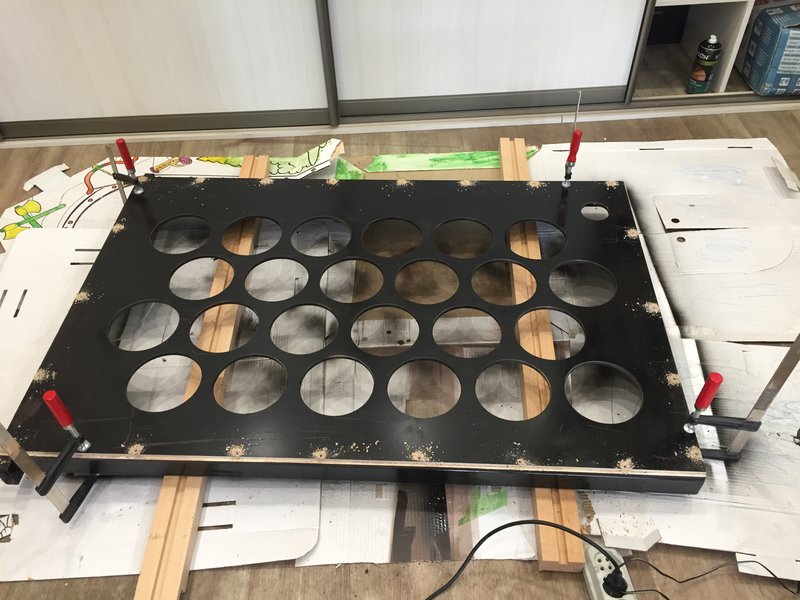

Далее фрезером выбрал четверти для установки динамиков.





Продолжение следует. Выходные не за горами (не всем досталось...)

Здорово! Жду продолжения!

...Продолжаем разговор:
Нашёл время и уговорил приятеля позволить поработать в его столярке, причем работы , которые планировались были сварочно-малярные в первую очередь и столярные только во вторую....

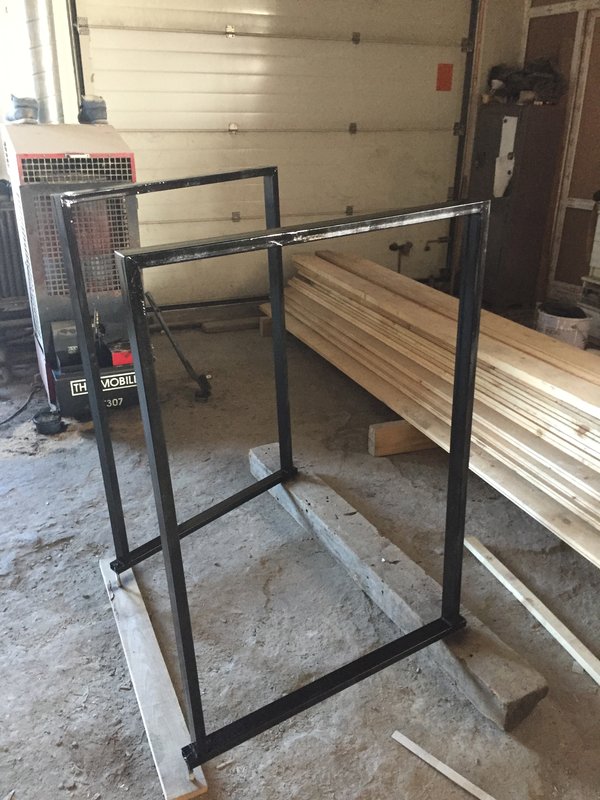

Сразу нарезал заготовки из металла для создания жёсткого каркаса.

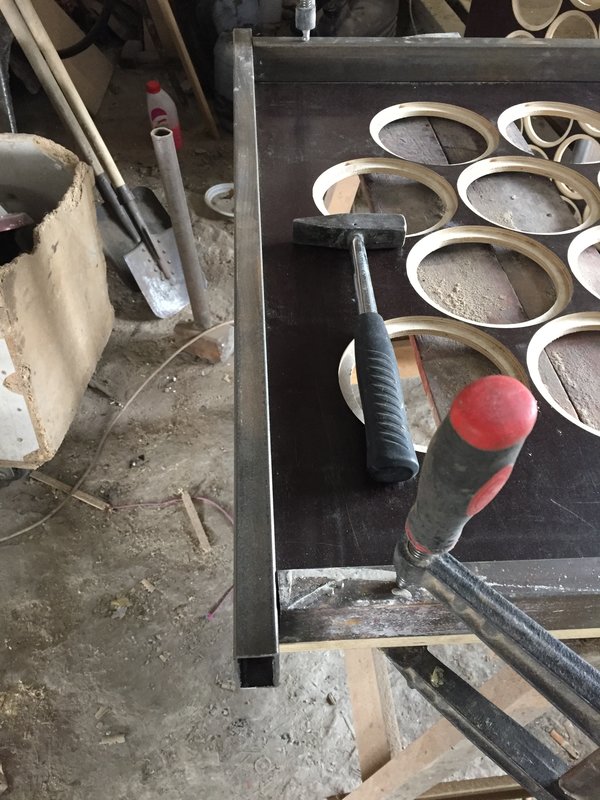

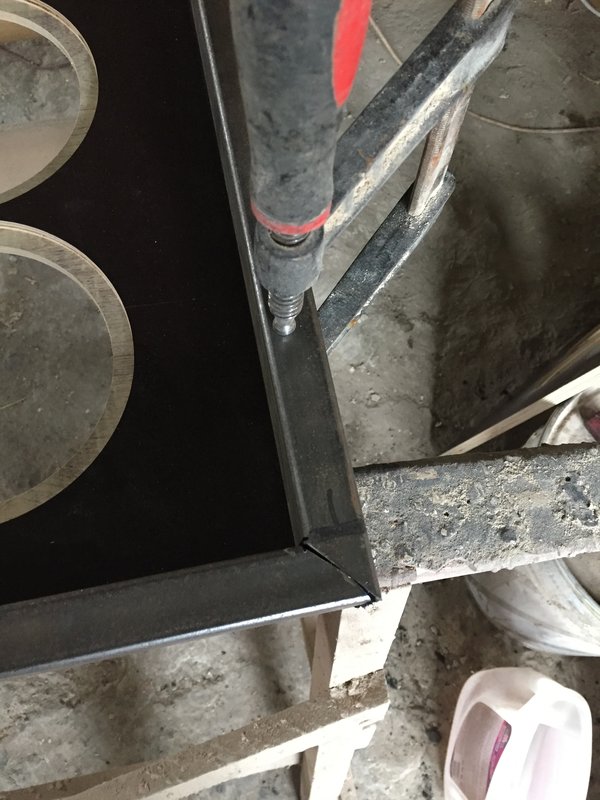

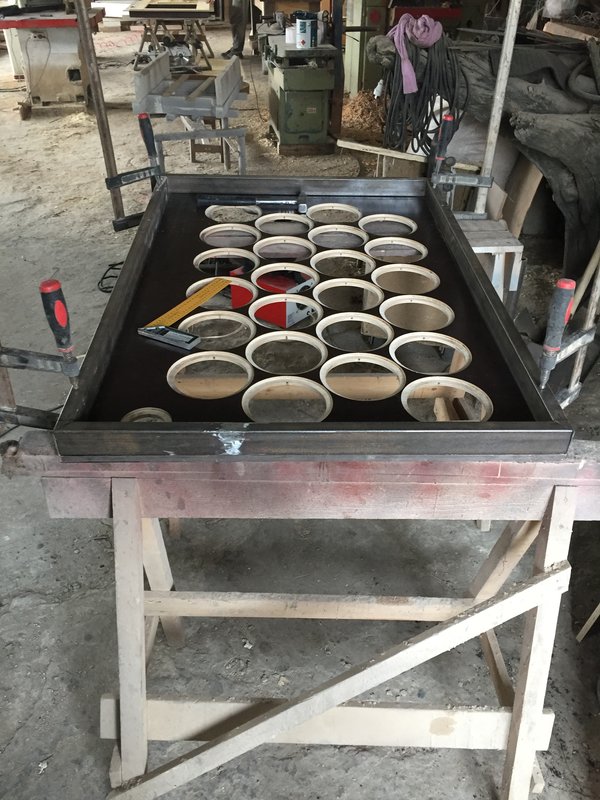

Перед сваркой зафиксировал странницами металл на фанерном щите и слегка прихватил, после снял и всё проварил. На одном из фото гранитное основание (тяжеленное!!!), к которому крепится вся конструкция посредством вварных шпилек.

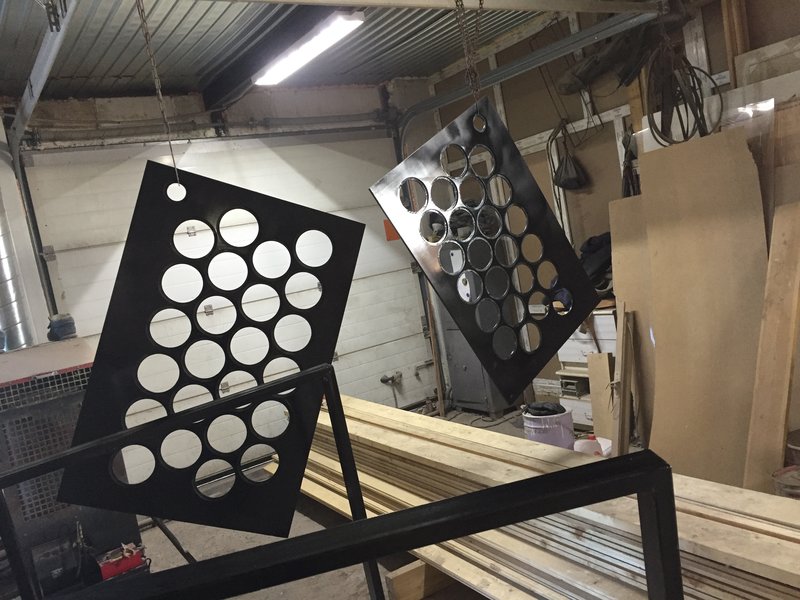

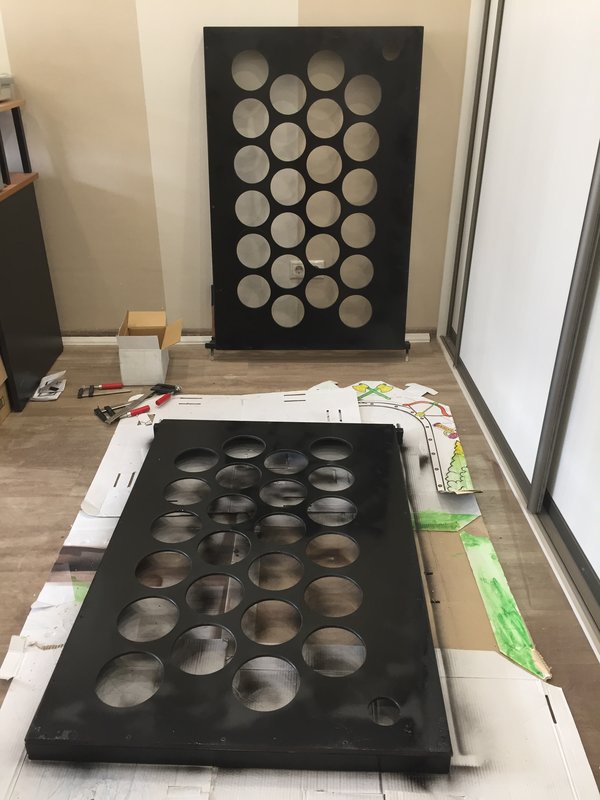

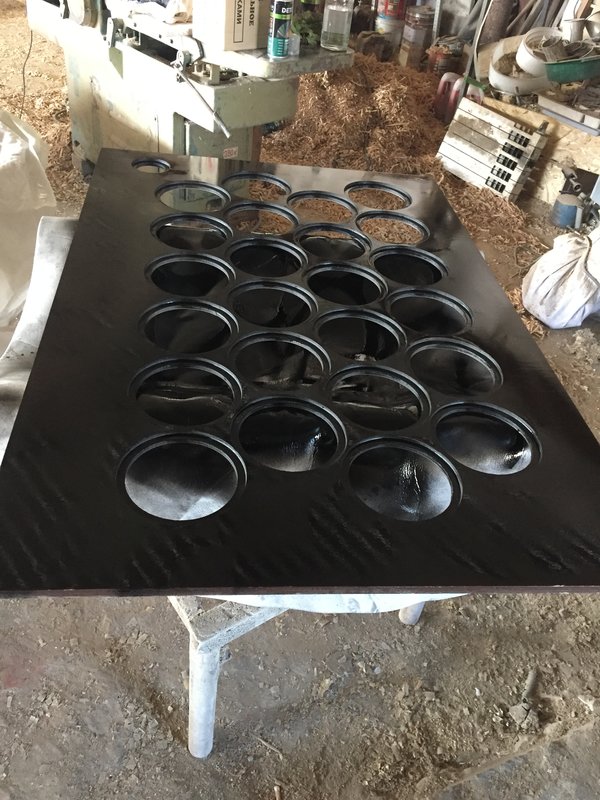

После сварки и зачистки швов нанёс слой грунтовки на фанерные щиты и металлические рамы. Пол-часа на сушку.











Тем временем приятель по эскизу на станках из массива бука выточил черновые заготовки для обрамления щитов, пазы предусмотрены для того, чтобы при сборке боковин на каркас можно было спрятать соединения декоративной алюминиевой пластиной.



Далее работы переместились уже в относительно чистую мастерскую. Соединил фанеру с металлической рамой саморезами по металлу. Четверть на щитах выбрал для того, чтобы ткань была в плоскости и натянута.









...продолжение следует (не могу спрогнозировать когда)...
