Двигатель вентилятора микроволновки. Как разобрать?

Сообщение

VASILI · #1

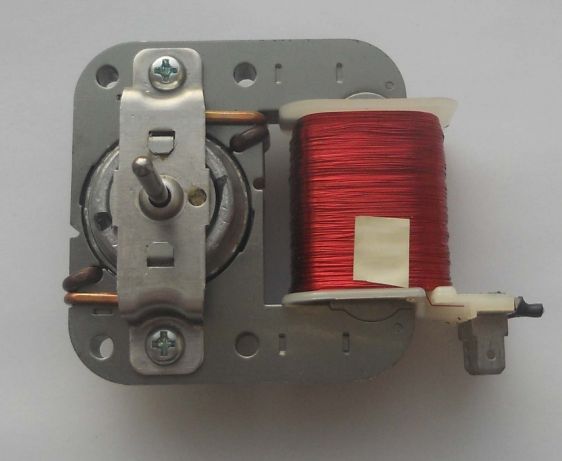

Собственно вопрос в заголовке. Собралось кучка моторов с обрывом обмотки. СтОят новые порядочно, а такое можно перемотать. Но есть НО!, как разобрать сердечник. Сердечник вроде как не цельный, вот на этом фото видно (фото с сети https://img01-olxua.akamaized.net/img-o ... rev004.jpg )

По краям каркаса виден дугообразный разрез сердечника. Оно разбираемо?

old_hippie · #2

VASILI писал(а): По краям каркаса виден дугообразный разрез сердечника. Оно разбираемо?

Сдается мне, что магнитопровод собран из пластин, вырубленных по принципу
пластин ШУ и ШП.

http://gigabaza.ru/images/36/70455/cbd6578d.gif

Т.е., собрано вперекрышку - "левая" (с прорубкой под катушкой), правая (с прорубкой над катушкой) и т.д.

Тогда для разборки нужно освободить сердечник, снять две короткозамкнутые обмотки и снимать пластины по одной.
Если оно склеено эпоксидкой - то кинуть в дихлорметан, на пару недель (в герметичной банке в темном месте), потом разобрать на пластины.

Каркас придется делать новый - от него ничего не останется.

UPD

А может, сердечник с катушкой запрессован в подкову...

lsgn · #3

VASILI писал(а):Собственно вопрос в заголовке. Собралось кучка моторов с обрывом обмотки. СтОят новые порядочно, а такое можно перемотать. Но есть НО!, как разобрать сердечник. Сердечник вроде как не цельный
По краям каркаса виден дугообразный разрез сердечника. Оно разбираемо?

Оно разбираемо но потом обычно не собираемо. Обрыв обмотки происходит в большинстве случаев около клемм, может всё не так грустно?

Старый мастер · #4

Штамповка одноразовая. Можешь потренироваться на одном и набить руку...

FAI4 · #5

Похоже что катушка с сердечником запрессовывается

Вид сбоку?

lsgn · #6

FAI4 писал(а):Похоже что катушка с сердечником запрессовывается

Вид сбоку?

Похоже...есть такой, рассмотрел, вроде посажен плотно методом нагрева по прессом. ( предположение)

maker70 · #7

lsgn писал(а):... вроде посажен плотно методом нагрева по прессом. ( предположение)

Без нагрева, да и каркас катушки пластиковый.

дед Палыч · #8

приспособу нужно делать по типу вилки, и выпрессовывать сердечник с катухой...
помницца давно это было, я такую делал и выпрессовывал легко, только нужно само железо
чтобы было хорошо закреплено, или вдвоём с кем то: один держит железо, второй вилкой выбивает сердечник...
я упирал железо на раздвинутые губки тисков...
кстати и пресуется легко, и греть не на...

lsgn · #9

maker70 писал(а):
lsgn писал(а):... вроде посажен плотно методом нагрева по прессом. ( предположение)
Без нагрева, да и каркас катушки пластиковый.

Греть можно ту часть в которую будет происходить запрессовка, А может и так... Шмяк! прессом и готово благо забугорное оборудование и микроны наверное может ловить.

lsgn · #10

дед Палыч писал(а):приспособу нужно делать по типу вилки, и выпрессовывать сердечник с катухой...
помницца давно это было, я такую делал и выпрессовывал легко, только нужно само железо
чтобы было хорошо закреплено, или вдвоём с кем то: один держит железо, второй вилкой выбивает сердечник...
я упирал железо на раздвинутые губки тисков...
кстати и пресуется легко, и греть не на...

Во... правильно, я об тисках так же думал, раздвинул (тиски разумеется) и постукиванием должно пойти.

maker70 · #11

lsgn писал(а):Греть можно ту часть в которую будет происходить запрессовка,

От нагрева идет линейное расширение, т.е. зазор наоборот уменьшится, если б это было кольцо или втулка, то да, а в данном случае нужно охлаждать.

Masick · #12

Да если их много, так распилить-разгромить один и понять, как разбирается, а не в инетах трындеть.

lsgn · #13

maker70 писал(а):
lsgn писал(а):Греть можно ту часть в которую будет происходить запрессовка,
От нагрева идет линейное расширение, т.е. зазор наоборот уменьшится, если б это было кольцо или втулка, то да, а в данном случае нужно охлаждать.

Правильно, так и есть, будет уменьшение зазора, sorri

old_hippie · #14

maker70 писал(а):
lsgn писал(а):Греть можно ту часть в которую будет происходить запрессовка,
От нагрева идет линейное расширение, т.е. зазор наоборот уменьшится, если б это было кольцо или втулка, то да, а в данном случае нужно охлаждать.

Греть надо вокруг ротора, со стороны катушки.
Тогда запрессовка катушки (если она есть) - уменьшится.

александыч · #15

Я выбивал катушку , сидит плотно , но выбить можно , бил по отвёртке у основания катушке попеременно с двух сторон.

#16

Меня очень сильно смущают вот эти места на фото. Похоже, что эти пуклёвки не дадут снять верхние пластины без разрушений.

paulman · #17

Стержень с фигурными торцами. на котором сидит катушка плотно вставлен в остальную часть магнитопровода.
В некоторых изделиях достается при четком параллельном нажатии пальцами на катушку. Подгонка там на высоте - лазерный раскрой.
В некоторых приходится делать вилочку из куска толстой фанеры и по ней постукивать.
Важно параллельное перемещение этого стержня без перекоса.

Mickey · #18

А может ничего не грели, а наоборот, охлаждали сердечник с катушкой?

VASILI · #19

Спасибо всем, принявшим участие в обсуждении. Все оказалось до банального просто, даже тиски не понадобились.

Masick писал(а):Да если их много, так распилить-разгромить один и понять, как разбирается, а не в инетах трындеть.

Пришел на работу и первым делом взял один и уперев одну сторону на край стола (на работе у меня тисков нету), легонько стукнул отверткой около края каркаса. И о "чудо"... часть сердечника вместе с катушкой сместилась без особых усилий. Дальше хватило небольшого нажатия пальцами. Из каркаса сердечник тоже вышел без проблем, оказался разборным.

Александр Хрисанов писал(а):Меня очень сильно смущают вот эти места на фото. Похоже, что эти пуклёвки не дадут снять верхние пластины без разрушений.

Это выступы, не дающие пластинам смещаться относительно друг друга. На фото хорошо видно.

Теперь можно экономить, не покупая новые...

lsgn писал(а):Обрыв обмотки происходит в большинстве случаев около клемм, может всё не так грустно?

Почему то в большинстве случаев обрывается вывод начала обмотки, его не достать...

lsgn писал(а):Оно разбираемо но потом обычно не собираемо.

Попробовал собрать, тоже без проблем, вот фото опять собранного.

дед Палыч · #20

VASILI писал(а):Пришел на работу и первым делом взял один и уперев одну сторону на край стола (на работе у меня тисков нету), легонько стукнул отверткой около края каркаса. И о "чудо"... часть сердечника вместе с катушкой сместилась без особых усилий. Дальше хватило небольшого нажатия пальцами. Из каркаса сердечник тоже вышел без проблем, оказался разборным.

дед Палыч писал(а):я упирал железо на раздвинутые губки тисков...
кстати и пресуется легко, и греть не на...

а я шо казав...

VVN · #21

VASILI писал(а):Почему то в большинстве случаев обрывается вывод начала обмотки, его не достать...

При перемотке сделайте оконцовки обмотки из МГТФ-а и будут моторчики вечными.

Masick · #22

Вот так великая держава экономит на тех спичках, которые во всём мире даже не замечают)))

old_hippie · #23

VASILI писал(а): Пришел на работу и первым делом взял один и уперев одну сторону на край стола (на работе у меня тисков нету), легонько стукнул отверткой около края каркаса. И о "чудо"... часть сердечника вместе с катушкой сместилась без особых усилий. Дальше хватило небольшого нажатия пальцами.

А ведь это и может быть причиной перегрева и выхода из строя.
Слабая магнитная связь сердечника катушки с сердечником статора...

old_hippie · #24

Masick писал(а):Вот так великая держава экономит на тех спичках, которые во всём мире даже не замечают)))

Как по мне, так лучше работать для людей, чем на помойку.

gsmart · #25

VVN писал(а):При перемотке сделайте оконцовки обмотки из МГТФ-а и будут моторчики вечными.

Только не говорите это глобалистам - трансмировым акулам капитализма, которые ради жажды наживы производят одноразовый хлам для туповатого общества потребления.

Muller · #26

В России любой хлам многоразовый. У нас даже одноразовые бритвенные станки пользуют пока те кожу клоками драть не начинают, я уж не говорю о конченных нарках, которые всем табуном на одной игле сидят и спидозятся в целях экономии

А уж перемотать одноразовый моторчик от микроволновки - само собой разумеется.

дед Палыч · #27

Muller писал(а):У нас даже одноразовые бритвенные станки пользуют пока те кожу клоками драть не начинают

ну зачем ждать такого удовольствия...
берёте станок и в обратную сторону по натянутой джинсе...
для полного наточения, достаточно ста раз заделать...
будет брить как новый, проверено...

old_hippie · #28

дед Палыч писал(а):
Muller писал(а):У нас даже одноразовые бритвенные станки пользуют пока те кожу клоками драть не начинают
ну зачем ждать такого удовольствия...
берёте станок и в обратную сторону по натянутой джинсе...
для полного наточения, достаточно ста раз заделать...
будет брить как новый, проверено...

А я периодически об ладонь точу, в обратку...
А то и на один раз станка не хватает...

Периодически мысль приходить - может, в бета-тестеры станков наняться?
=)

novosibiretc · #29

дед Палыч писал(а):берёте станок и в обратную сторону по натянутой джинсе...для полного наточения, достаточно ста раз заделать...

Во время мытья станка, эту операцию делаю в "обратку" большим пальцем руки и не надо никаких джинсов. Провожу раз 5...10, продуваю от воды и в "гараж". На 5 лет хватает, пока пастик вдрызг не сотрётся, а бородень у меня далеко не как у "пианера". В комплексе получается в неделю два раза электробритвой, один-два раза станком.

Sulphur · #30

Ну капец!

Это я про использование одноразового станка, когда он приходит в негодность.
Я не богач, но не пожалею денег, чтобы купить очередную кассету для своего Жилетт Мак 3.

novosibiretc · #31

Sulphur
Нынешние станки (кассеты) - гуано полное! Ими можно только раз бриться

.

Sulphur · #32

А что тогда посоветуете?

И для чего слово "говно" как бы замаскировывать? Это ж не мат.

VVN · #33

Sulphur писал(а):Это ж не мат.

Но и не варенье!

novosibiretc · #34

Sulphur писал(а):А что тогда посоветуете?

Один раз купить хороший, может в загранке, а дальше, как писали - пальчиком, ладошкой, джинсами - "по шёрстке". У меня станок Жилетт Мак 3, древний "как Рим". Предпоследняя кассета служит уже лет 5. Бреет прекрасно. Может, правда, сравнить не с чем

.

дед Палыч · #35

Sulphur писал(а):Я не богач, но не пожалею денег, чтобы купить очередную кассету для своего Жилетт Мак 3.

я тоже не жалел два раза...
по четыре картриджа это достаточно дорого,чтобы и раза не побрицца...

novosibiretc писал(а):Нынешние станки (кассеты) - гуано полное! Ими можно только раз бриться

Sulphur писал(а):А что тогда посоветуете?

так я ж написал - о джинсу...

мне дочь присылает точно такой же мак-3 с Мегиону и совсем другой коленкор!
одним броюсь от уже четыре месяца...
а про правку написал потому, что дето в тырнете увидел и решил попробовать-работает...

lsgn · #36

Хрень все эти станки полная 2-3 раза и на выброс, самое лучшее это опасной бритвой, и точится на раз два, хотя я конечно попробовал но на 2-й раз раз рожу рассадил, Пользуюсь после этого одноразовыми, да тоже гумно попадается чуть ли не как знаменитые лезвия "Спутник". Ну кто постарше тот знает...

old_hippie · #37

novosibiretc писал(а):На 5 лет хватает...

Офигеть.

За пять лет я в старика Финна превращусь!!!

Оно даже с новья не справится...

Не, точно - не ту стезю я себе выбрал.

=)))

novosibiretc · #38

old_hippie
Тем, кто использует станок каждый день, делим на 5, т. е год. Я же использую его один раз в неделю, редко когда два. Обычно, это утро понедельника. Потом электробритва. Если на выходные ответственное мероприятие - утром в субботу, но это редко.

2vlad · #39

Sulphur
А кто это: Мак 3? Или - 3-й?

novosibiretc · #40

2vlad
Gillette Mach 3. "Хе" не выговаривается

old_hippie · #41

novosibiretc писал(а):old_hippie
Тем, кто использует станок каждый день, делим на 5, т. е год. Я же использую его один раз в неделю, редко когда два. Обычно, это утро понедельника. Потом электробритва. Если на выходные ответственное мероприятие - утром в субботу, но это редко.

Не, мне оно каждое утро потребно...

Идеально - предыдущим станком снимаем текучку, новым - бреемся начисто.

Итого - новый станок каждый день...

Жабно...

дед Палыч · #42

lsgn писал(а):"Спутник". Ну кто постарше тот знает...

спутник ещё куда не шло...
а от НЕВА-а-а...
ото було щастя...

novosibiretc · #43

old_hippie
Вообще, рожу "драть" каждый день, природа мужикам ну никак не определила. Это как-то даже противоестественно. Микротравмы кожи, раздражения, одеколоны с химией - никак не полезны. Просто цивилизация и социум так постановили и... женщины, некоторые, не все

.

дед Палыч · #44

да-а-а...
начали с микроволновых пропелеров, а кончаем на станках...

novosibiretc · #45

дед Палыч
С темой то уже разобрались, а это так, эхо...

VVN · #46

дед Палыч писал(а): а кончаем на станках...

Не -

novosibiretc писал(а):и... женщины, некоторые,

maker70 · #47

дед Палыч писал(а):а от НЕВА-а-а...
ото було щастя...

Но НЕВА как бы предназначалась для технических нужд.

#48

Я пробовал пользоваться безопасными, опасными и прочими бритвами. Результат всегда один: как будто неумелый забойщик работал с поросёнком. Всё в крови, поросёнок жив и куда-то сбежал.
Бреюсь электробритвой. Пока ни один (одна) человек претензий не высказывал.

lsgn · #49

дед Палыч писал(а):
lsgn писал(а):"Спутник". Ну кто постарше тот знает...
спутник ещё куда не шло...
а от НЕВА-а-а...
ото було щастя...

Верно...Спутник был из нержи, а Нева из чернухи.

дед Палыч писал(а):
а от НЕВА-а-а...
ото було щастя...

Но НЕВА как бы предназначалась для технических нужд.

Только на ней это было не написано..
А Спутник в армии хорошо на кипятильники шли.

old_hippie · #50

Александр Хрисанов писал(а):Я пробовал пользоваться безопасными, опасными и прочими бритвами. Результат всегда один: как будто неумелый забойщик работал с поросёнком. Всё в крови, поросёнок жив и куда-то сбежал.
Бреюсь электробритвой. Пока ни один (одна) человек претензий не высказывал.

Мне лезвий электробритвы хватает ну... на пол-года...

А потом - караул... С заливанием лезвий одеколоном и пр...
