Прошу помощи по ТВ

[xsite]

Здравствуйте.

Имею Телевизор SONY цветной.
Цвет только PAL.


Очень хочется что бы наши каналы он показывал в цвете.
Для этих целей был приобретен транскодер автомобильный Pioneer


По схеме нашел где в ТВ видеосигнал НЧ с радиоканала выходит и в разрыв поставил транскодер.
Размах сигнала там где то 2,5 вольта P-P

Что имеем в итоге - простое подключение - картинка темная неконтрастная и ЧБ.

Первое что под руку попалось - резистор на 7,4 ком повесил его на выход с радиоканала и подключил к нему транскодер.

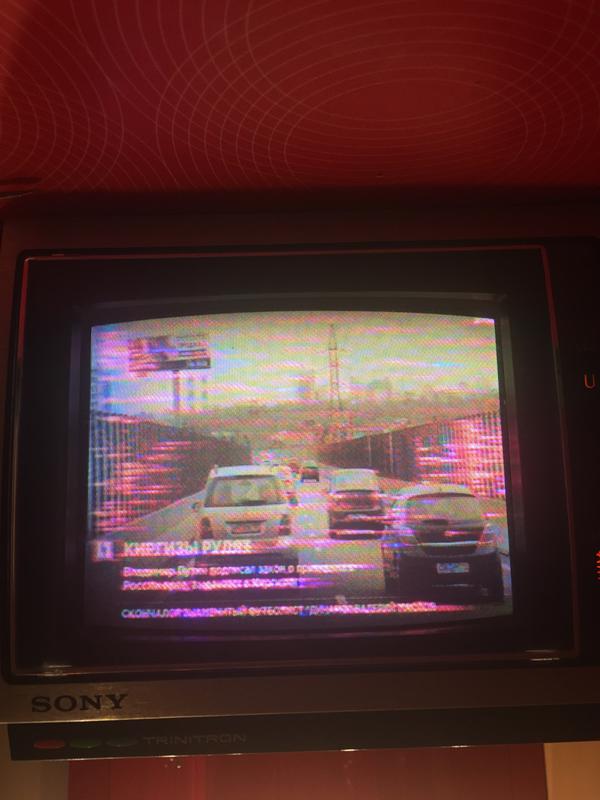

Пошло цветное изображение малоконтрастное с искаженными цветами (отдает в желтизну) и красными СЕКАМовскими шумами.




При подаче на вход транскодера внешнего PAL сигнала картинка в ТВ идет отличная.




Вопрос, что делаю не так?

[old_hippie]

Здравствуйте.

Имею Телевизор SONY цветной.
Цвет только PAL.

Вопрос, что делаю не так?

Похоже, точка разрыва сигнала от радиоканала не согласована со входом транскодера.
Я б попробовал какой-нибудь эмиттерный повторитель поставить...

При подключенном транскодере и ПАЛом в эфирном канале - картинка тоже, наверное, с шумами?
Если да - дело в согласовании.

[Muller]

Я бы подождал с годик- полтора... эти критины с ОРТПЦ вопреки всем стандартам уже 2 канала в PALе вещают в аналоге... скоро про SECAM, как явление забудут так же, как забыли про советский УКВ и иже с ним... Стандарты, видимо, пишутся для студентов радиошаражек, чтобы задрючить их на сессии...

[xsite]

При подключенном транскодере и ПАЛом в эфирном канале - картинка тоже, наверное, с шумами?

Вот эфирный Пал не пробовал проверять... в Пале у меня ничего не вещает. Попробую сигнал с видеомагнитофона подать, посмотреть что получиться.

Я бы подождал с годик- полтора... эти критины с ОРТПЦ вопреки всем стандартам уже 2 канала в PALе вещают в аналоге...

В Москве в эфире все в СЕКАМ

[Ремор]

Транскодер аналоговый или цифровой?Похоже что в транскодере не включен фильтр"клёш".В цифровом должна быть джампер-перемычка,в аналоговом подстраиваемый контур

[Атос]

я бы вот такой штукой отделался бы
сразу все каналы в PALе

http://www.world-vision.ru/products/efi ... on-premium

[Ремор]

Под вопросом.Вч-модулятор неизвестно какого стандарта звука.Какие все?Только эфирная цифра,для кабельных нет слота CI,чтобы открыть кодировку

[xsite]

Транскодер аналоговый или цифровой?Похоже что в транскодере не включен фильтр"клёш".

Не понятно. Инструкции найти не смог. внутри никаких джамперов и подстроечников не обнаружил.
попробую позже прикрепить фото внутри.

Вч-модулятор неизвестно какого стандарта звука.

ну было конечно BG... установил наш УПЧЗ-2 - звук пошел нормальный. Так что с этим проблем нет.

Какие все?Только эфирная цифра,для кабельных нет слота CI,чтобы открыть кодировку

Обычные аналоговые эфирные SECAM DK. В Москве по кабельным сетям и по воздуху транслируют как аналог так и цифру.
Естественно я подразумевал все аналоговые эфирные каналы.

[xsite]

я бы вот такой штукой отделался бы
сразу все каналы в PALе

Безусловно проще и лучше.

Но, хочется сохранить полный функционал ТВ, при том что есть эфирные аналоговые каналы.
Во вторых у всех эти коробок нет высокочастотного выхода.. только сквозной. А у тв соответственно нет низкочастотных входов.
Конечно можно нагородить НЧ вход у ТВ, но так не интересно )

[Атос]

Но, хочется сохранить полный функционал ТВ, при том что есть эфирные аналоговые каналы.
Во вторых у всех эти коробок нет высокочастотного выхода.. только сквозной. А у тв соответственно нет низкочастотных входов.
Конечно можно нагородить НЧ вход у ТВ, но так не интересно )

Я понимаю что по ссылке перейти и ещё и прочитать это огромный труд.
Вот коллега Ремор хотя бы что-то прочитал.

Приставок DVB-T2 с формированием аналогово ВЧ сигнала из эфирной цифры как мух на гавне,

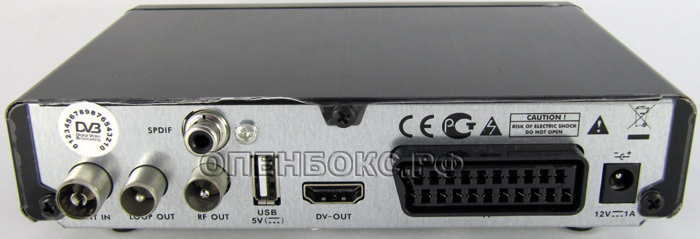

не хотите со сквозным проходом и подмесом ВЧ, можно взять с отдельным ВЧ выходом
http://опенбокс.рф/category/openbox-t2-01-hd.html
хотя какая разница в вашем случае, убей не понимаю

[Muller]

Атос Вы конкретно этот Т2-01 на руках имеете? Или хотябы можете место показать где купить?
Я лично третий год охочусь именно за ним, но воз (вернее навоз) и ныне там где-то... И кстати по поводу "моря" - этот Т2-01 походу вообще единственная модель на рынке когда либо выпускавшаяся с мультисистемным ВЧ модулятором... Вообщем, если есть конкретные предложения - где достать - прошу явки и пароли, можно в личку, а так что-то морей не видно...

[xsite]

Атос

Полностью поддерживаю Muller
Попробуйте найти в продаже приставку со встроенным мультисистемным ВЧ модулятором. Нет ИХ.
Только виртуально, либо заказывать с Али. И то не понятно что приедет.

А то что вы прислали по ссылке ранее - это стандартная коробка с выходом только НЧ и HDMI, таких море огромное и стоят они копейки... у самого такая валяется. К тому же, у меня в доме, например, на кабель не вещают цифровые каналы которая эта коробка распознает. А эфирные цифровые не ловятся... так как живу в колодце.

[Muller]

xsite
У вас есть ссылки на приставки с модулятором на Али? Я что-то много дней копаю а результат нулевой...

[Ремор]

Наверно нужно уже готовиться к отрубанию аналога и перехода на цифру.Был на ОРТПЦ,простой разговор о будущем с инженером укв-цеха.....Лёх,в 18м году к осени аналоговые передатчики отрубим постепенно , не все.....федеральные обязаловку ОРТ РТР НТВ ТВЦ пока будут вещать неопределённое время,остальное коммерческое однозначно под корень..

[Атос]

Коллеги давайте "пукать" по теме
PAL конкретно в этих моделях есть
я не понимаю что значит со встроенным мультисистемным ВЧ модулятором.

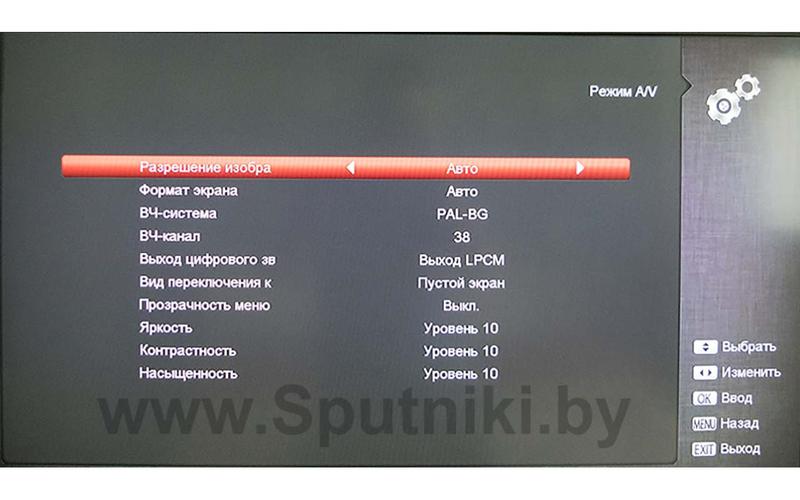

возможность изменения частоты поднесущей звука там есть!
А система цветности как известно от модулятора не зависит.

Атос
А то что вы прислали по ссылке ранее - это стандартная коробка с выходом только НЧ и HDMI, таких море огромное и стоят они копейки... у самого такая валяется. К тому же, у меня в доме, например, на кабель не вещают цифровые каналы которая эта коробка распознает. А эфирные цифровые не ловятся... так как живу в колодце.

Конечно конечно, я такой дурак что ежа от ужа не отличаю.

http://sputniki.by/shop/sputnikovoe-jef ... on-premium

[Атос]

Атос Вы конкретно этот Т2-01 на руках имеете? Или хотябы можете место показать где купить? ...

На руках несколько штук таких http://perovotv.ru/efirnoe-televidenie/ ... etail.html
в принципе тоже, только вместо СКАРТ 3RCA-Jack 3.5

[Muller]

Нет, господа, это не то же самое, конкретно Т2-01 умеет в ВЧ вывалить картинку промодулированную в любой цветовой системе В Т.Ч. в СЕКАМ. Это значит, что юзер просто берёт например УЛПЦТ\УПИМЦТ\2\4УСЦТ, в стоке, без вкорячивания туда туда ТДА 4556 и плясок с бубном и ректотермальным криптоанализатором вокруг ящика и сразу смотрит цифру, тычет флешку и наслаждается всеми современными ништяками не делая вообще ничего... Покажите море аналогичных железяк, которые могут...

То что аналог похоронят, это факт и вобщем то хрен бы с ним, меня больше беспокоит как свою аппаратуру продолжать использовать после смерти. Причем есть готовые решения, осталось самое "малое" - купить.

[Атос]

Дружище я уже предлагал "пукать" по теме.

.....Цвет только PAL

В PAL Работают все приставки и тема про PAL , надо вам SEKAM так и говорите,
а не морочте голову мультисистемными модуляторами и не засоряйте тему.
На хрена xsite нужен SEKAM если телевизор его не показывает.

Под SEKAM в Openbox T2-02M устанавливаете другую прошивку о которой пишет представитель фирмы
http://forum.ixbt.com/topic.cgi?id=73:5183-24#614
68. Для ресивера с RF-модулятором добавили режим SECAM D/K в настройках модулятора (сделали его активным по умолчанию, так как в СССР аналоговое ТВ было в стандарте SECAM D/K. Все остальные режимы можно переключить в меню).

. Покажите море аналогичных железяк, которые могут...

Гугел вам вам в помощь

[Muller]

Вот спасибо! будем пробовать! Также на форуме вычитал, что есть клон близнец приставки с другим названием.
