Всем хорошей работы аппаратуры! Не так давно приобрёл такой "Меридиан", модель 1967 года, не идеальный, но работающий. Родной монтаж. Все датированные детали - только 1966 года, из самых ранних, значит. Но вот вопрос. Написано, что питается от 2-х батареек КБС (квадратные, 4,5в) или 6-ти Элементов-343 (размер С теперь). Квадратные становятся неплотно, остаётся немалый зазор между боковой плоскостью батарейки и стенкой отсека, да и по их высоте подкладывать что-нибудь приходится. А как устанавливать 6 элементов С, вообще непонятно. Вдруг кто-нибудь располагает этой информацией, ещё лучше - заводская инструкция на эту модель, не поленюсь скопировать.

Homo Sapiens писал(а):... не поленюсь скопировать.

Так, а что же не копируете??? Инструкция есть на сайте...адрес сайта в левом верхнем углу форума выделен зелёным.

Ну если вам не критично какие элементы ставить и собираетесь этот приемник слушать постоянно - то можно две литиевых аккума 18650 поставить последовательно. Будет хватать на долго и можно перезаряжать, а КБСки нынче дороги.

для элементов С там походу нужна кассета, у меня была такая под элементы D для Меридиана 210.

Toxa
Я тоже так думаю: была кассета! В те времена 2 КБСки стоили дешевле, чем 6 штук 343. Наверное, поэтому кассеты и "терялись" за ненадобностью.

2vlad писал(а):Я тоже так думаю: была кассета!

Зачем про нее думать, ежели все написано в инструкции, и даже нарисовано?
http://www.rw6ase.narod.ru/00/rp_p1/meridian_instr.djvu

КВК
"Мы радость хотели доставить" (С) В смысле чтоб топикстартер сам нашел и возраовался

Toxa писал(а):КВК
"Мы радость хотели доставить" (С) В смысле чтоб топикстартер сам нашел и возраовался

Ну вот такой я обломщик.

А приемник красивый.

Homo Sapiens хоть бы фотку батарейного отсека сделали - ведь про батарейки речь-то ведёте!

Starlight
где то так...

КВК
Я "живьем" такую штуку (кассету) не видел никогда, хотя "Меридианов" было много у друзей, никому она, ну дальше сами понимаете... "Картинка" в инструкции фиговая, рисовали как умели.
Приемник не только красивый, он еще и хороший, особенно по тем временам.

Starlight, так точно такой отсек и есть, как на Вашем снимке. Кроме цвета, никакой разницы.

Serjio, так проблема в том, что взятые с сайта инструкции у меня совсем не читаются.

Тоха, думаю, кассета одинаковая у М, М-201,М-210. Вот бы её увидеть! А заодно и как квадратные ставить, а то у меня только контактная пластина, а в свободное место натолкал всякой всячины, просто чтобы работал. Если кому-то фото пластины под КБС надо - пришлю подробные.

2vlad, кассета понятно почему терялась. В то время Элемент 343 достать было практически невозможно. Каждый день заходил в ГУМ, один только раз видел, закончились часа за 3. У владельцев портативного магнитофона "Орбита" это была головная боль. Так что только КБС и пользовались: тоже дефицит был, но до дефицитности 343 им было очень далеко.

Homo Sapiens писал(а):у меня совсем не читаются

Ну Вы же "Homo Sapiens".
Ну хоть чуть-чуть... Ну же!
Инструкции и информация из справочников даны в формате DjVu.
Дальше сами справитесь? В смысле - читалку для DjVu найдёте?

Homo Sapiens
наверно об этом идет речь

Точно! Уже большое спасибо! А есть фото с разных сторон, чтобы знать, что на развалах спрашивать или, в крайнем случае, изготовить достаточно похоже на оригинал? А как пластина под квадратные вставляется? А то я вот так это делаю, а между батарейкой и стенкой отсека просто гофрокартон кладу:

Homo Sapiens писал(а):Тоха, думаю, кассета одинаковая у М, М-201,М-210. Вот бы её увидеть!

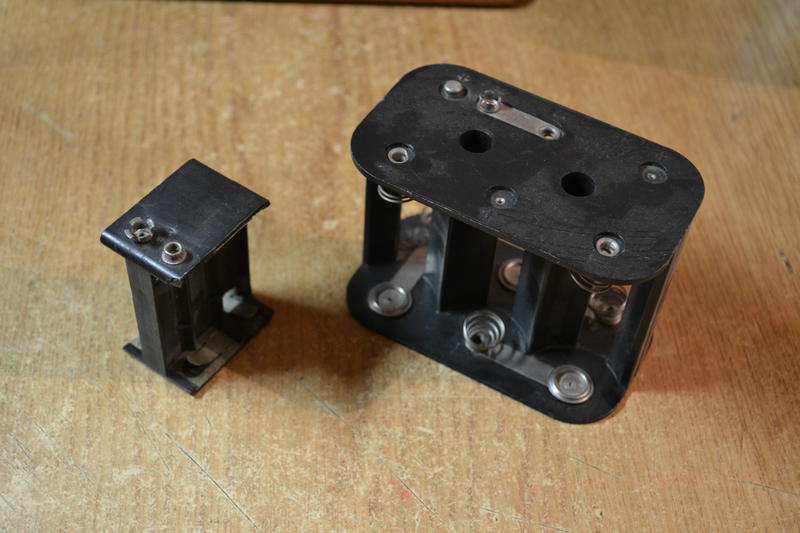

Увидеть пожалуйста, но у меня есть кассета только от Меридиана-210, она под элементы 373 = D, не знаю насколько она похожа на кассету для элементов 343 = С. Если вы не гонитесь за оригинальностью то можно влепить два литиевых 18650 или китайскую кассету под элементы АА или любой другой формат, главное чтоб в отсек влазило.
P.s. Слева кассета от Селги 405 под АА

Всем большое спасибо! Самое интересное, что в виртуальном справочнике здесь этот вкладыш оказался среди снимков "Меридиан-201", но и присланные Вами снимки тоже помогут, они подробнее. Если кто ещё знает, как тогда "квадратные" правильно вставляли - буду признателен, чтобы всяким мусором их не подпирать, а правильно всё делать.

КВК писал(а):

Toxa писал(а):КВК
"Мы радость хотели доставить" (С) В смысле чтоб топикстартер сам нашел и возраовался

Ну вот такой я обломщик.

Да вот не получается - ни так, ни так...

Homo Sapiens писал(а):...Если кто ещё знает, как тогда "квадратные" правильно вставляли - буду признателен, чтобы всяким мусором их не подпирать, а правильно всё делать.

Благодарю!!! Вот теперь поставил "квадраты" правильно. Всё так просто, если знать. Теперь осталось сделать исторические Элемент-343 и КБС-Л-0,5 или Рубин, всё 1965-1969 годов, собираю картинки пока что (в "Дорожный" исторические сделал, могу опытом поделиться). Кстати, вдруг есть у кого, именно того времени? Особый мой сентимент - Елец и Sirius: у нас в продаже только такие были, хорошо их помню зрительно; Сириусы того поколения - ярко-красные, с логотипом в тёмно-синем, почти чёрном, квадрате. "Стрелочки" в декоре круглых тогда ещё не появились. Кстати, 373-е того времени, тоже интересуют, особенно Sirius ещё без стрелочек, для Латвийских аппаратов. И всем огромное спасибо!

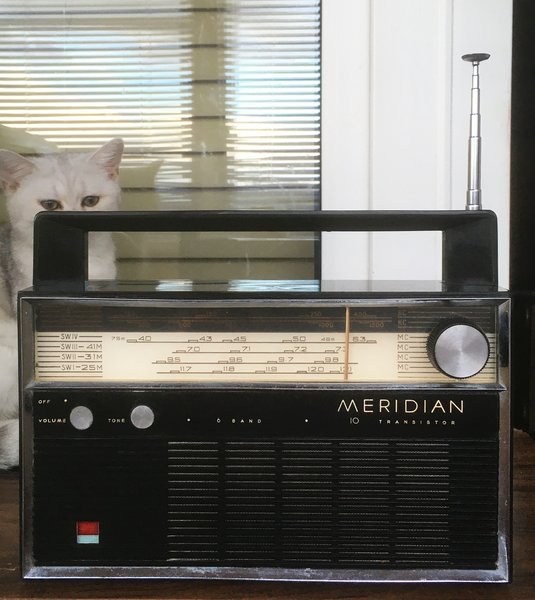

Приветствую!Приобрёл на днях такой аппарат.Предположительно декабря 1970-го выпуска.
С наполовину бусурманским написанием.На лицевой панели по не-нашенски

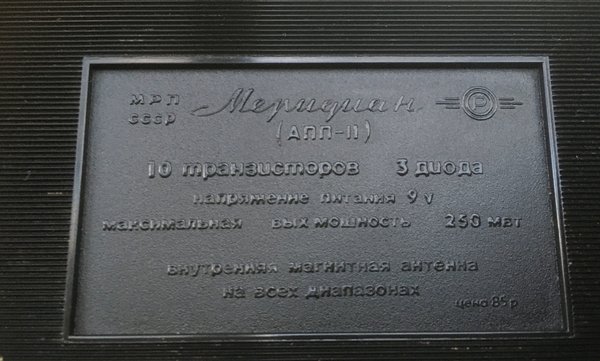

Сзади по-нашенски



Что любопытно,все три горизонтальных молдинга как бы великоваты,их не много и одинаково выгнуло.Кривизна видна на картинке.
По-ходу костюмчик сел?Пластик усох?

bluezmoon, Приветствую.Алексей.Поздравляю.У меня 71 года 201-й Меридиан.КВ на магнитную антенну ловит сказочно.Прогиб пластика замечен и у моего от времени...С уважением,Юрий.

Юрий,привет!У моего кассеты под батареи не оказалось,работоспособность от кроны проверил.Работает на всех диапазонах,внутри все родное.

bluezmoon писал(а): ↑

23 июл 2021, 19:59

Что любопытно,все три горизонтальных молдинга как бы великоваты,их не много и одинаково выгнуло.Кривизна видна на картинке.
По-ходу костюмчик сел?Пластик усох?

На моем тоже молдинги повело лет через двадцать). Посмотрите их крепления к корпусу. Продержался в красивом виде лет десять домашнего использования, потом молдинги постепенно выгнулись, на ручках накатка стерлась. На громкость и тембр приспособил колпачки от тюбиков зубной пасты). Но работал безотказно вплоть до 1997 г, когда родители, при переезде, оставили его и Даугаву на даче в Ташкенте. Даугаву жалко, не ценили, а она была в семье с пятидесятых.
Вот наш Меридиан еще в нежном возрасте, примерно 1968 г.

svk писал(а): ↑

23 июл 2021, 21:12

...Посмотрите их крепления к корпусу...

Там вроде защёлки?Рамка эта единое целое,не разборная?И это металлизированный пластик или всё же что-то силуминовое?
К остальным элементам претензий нет.Ручки не затерлись,антенна не вываливается.Конечно наличие двух МА при штатном телескопе несколько удивило.
Чем-то оборонным опахнуло.На крону,конечно, нет смысла рыбу ловить,а вот пару плоские типа КБСЛ найду,пожалуй



Кстати,маленькая плата текстолитовая

bluezmoon писал(а): ↑

23 июл 2021, 23:04

Там вроде защёлки? Рамка эта единое целое,не разборная?И это металлизированный пластик или всё же что-то силуминовое?

Рамка цельная, из чего не скажу, но силумин бы треснул. Когда купили, я еще в школе учился, материалом не интересовался) Позже приемник был у родителей. Помню, что саму рамку повело, но внешнее покрытие оставалось без дефектов. Я его ни разу не разбирал, не было необходимости. А в восьмидесятые он обитал уже на даче, редко его видел.
Поностальгировал, нашел дачное фото середины восьмидесятых.

А это в Юрмале, 1969 г.

Тут либо корпус равномерно сел-ссохся,либо рамка увеличилась.За 50 лет.
Аналогия с Маяками-203-205 напрашивается.Там в районе кнопок переключения дорожек у большинства горбатится панель.

bluezmoon, Утро доброе.Алексей.Забыл отметить,что и этот приёмник и другие с большим отсеком питания/СОНАТЫ,ВЭФЫ,ОКЕАНЫ И Т.Д./ перевёл на питание от двух элементов 18650,Там около 8 вольт и работают долго..С уважением,Юрий.

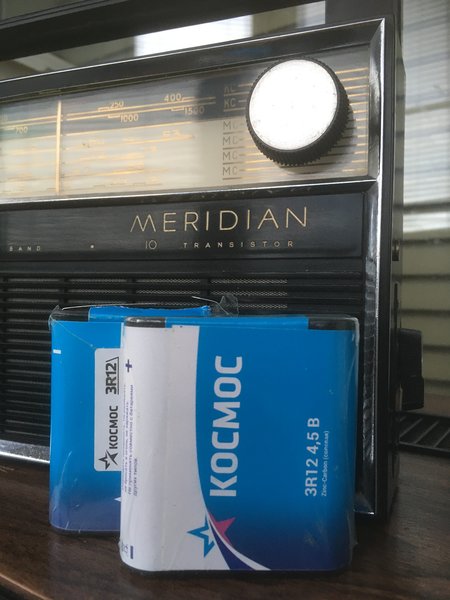

Поставил я две солевые 3R12 типа КБСЛ



Сейчас восьмой час вечера,приём на коротких волнах на МА просто замечательный .
Вот на 31м Китай.Они же сейчас и на 25м не хуже вещают



На 25м было замечено с хорошим уровнем Радио Ватикана на русском.

bluezmoon, когда в шестидесятых отдыхали в Юрмале, я поддразнивал владельцев ВЭФов, принимая на КВ без телескопа и почище. Тогда мало кто знал об этой особенности Меридиана).

Да,чувствительность с МА замечательная!У Спорта с этим делом хужее будет.

bluezmoon писал(а): ↑

25 июл 2021, 23:24

У Спорта с этим делом хужее будет.

С чего бы это вдруг?
"Спорт-2" отлично принимает КВ на штатную МА, конечно же, если исправен и настроен как положено.

Имел ввиду,своего,который у меня имеется.

bluezmoon, это значит, что пора начать заниматься "Спортом"... Самое время - Олимпиада!

2vlad писал(а): ↑

25 июл 2021, 23:32

bluezmoon писал(а): ↑

25 июл 2021, 23:24

У Спорта с этим делом хужее будет.

С чего бы это вдруг?
"Спорт-2" отлично принимает

Не-не, Алексей э-бсолютно правильно написал, только на русском языке - у него Sport, а Спорт-2 вроде как не было.

bluezmoon писал(а): ↑

23 июл 2021, 19:59

Предположительно декабря 1970-го выпуска.

По моей имхе - 71-го года, т.к. обозван АПП-2.
Пы-сы: по наблюдениям в наименования приемников добавляли типа "АПП-" "АСПП-" с 71 по 82 годы, но с осн ГОСТ-ом 5651 это похоже не связано (изменялся в 64, 76, 82-м) - т.е. пока не нашел где конкретно указано такая добавка к полному названию (расшифровку знаю)????

rekord-61 писал(а): ↑

26 июл 2021, 22:55

...По моей имхе - 71-го года...

Вполне.По деталям на нескольких конденсаторах и ПФ1П стоит XII.70.Может номер что скажет

2vlad писал(а):….была кассета! В те времена 2 КБСки стоили дешевле, чем 6 штук 343. Наверное, поэтому кассеты и "терялись" за ненадобностью.

Долго я ту "кассету" искал… Сначала надеялся найти для укомплектования своего "Меридиана", потом хотел хотя б на фото посмотреть…
Успокоился, когда, наконец, прочитал в инструкции:



Скорее всего, большая часть покупателей просто не знала о ее существовании, да и в наличии у "торгующих организаций" ее вполне могло и не быть (в лучших традициях совейской торговли)…
Причем, это из инструкции 1968 г., а в 1971-м даже эта приписька уже отсутствует (картинка есть, а хде саму кассету брать... неизвестно)…

PS. А у "Мередиан 201" кассета для элементов 343 числится уже в комплекте поставки!
А эти ктонть видел/имеет? Подходит ли она к просто "Меридиану"?

IVS писал(а): ↑

27 июл 2021, 06:38

...А эти ктонть видел/имеет?...

Тоже любопытно взглянуть.

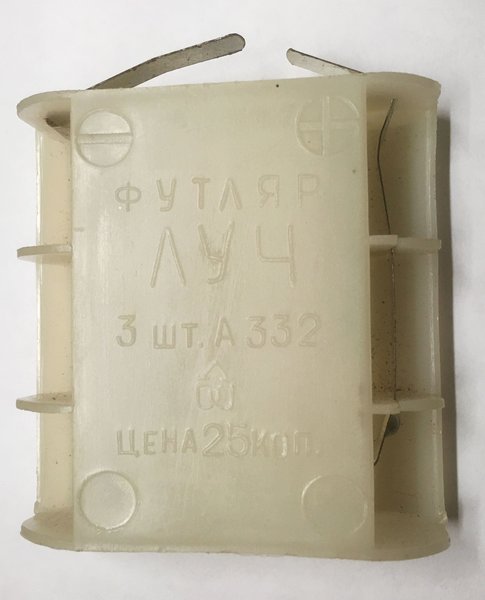

Не так давно обзавёлся парой кассет,уже и 343-их закупил,не удосужившись вникнуть в надпись на обороте,а они блин,под 332-е.
Две кассеты-шесть штук.Их днём с огнём или за деньги

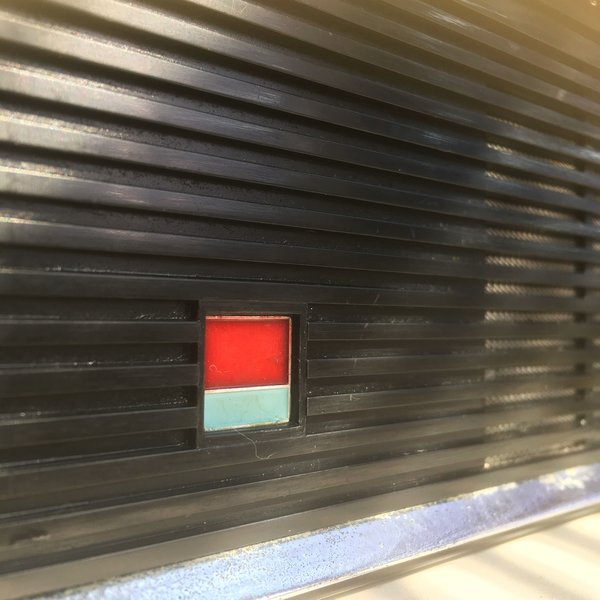

Хотел задать вопрос про радиоприборовскую эмблему,да вспомнил,глянул на флаги СССР



На Планете такая же



Цвета Флага УССР это.
