"Юпитер" первый - это уже редкость?

[Лев]

Интересно узнать,много ли их сохранилось?

[Воевода]

Я первый "Юпитер" продал за 6 тыс. руб - практически в идеале был.
А вот "Юпитер-М" - уже нет спроса.

[Grower]

Здравствуйте Лев!
Похоже, что это самый редкий из карманный отечественных "транзисторов". Первые "Нейвы" встречаются чаще. А ведь у них общие корни. Схемы и топография печатных плат совершенно одинаковые. Узнать бы, кто у кого "списал"?
В музее написано, что "Юпитер-М" начали выпускать с 1967-го года. У меня есть "Юпитер-М" с транзисторами 1965-го года, а один даже 1964-го. Так какой же период времени выпускался первый "Юпитер"? Получается, что где-то около года. Поэтому, наверное, он и редкий.

[Grower]

Я первый "Юпитер" продал за 6 тыс. руб - практически в идеале был.

Видел Ваш "Юпитер". То был тоже "Юпитер-М". Покупатель, видимо, также не понимал, в чём отличие у этих приёмников.

[2vlad]

Grower
Александр, к чему такие "политесы"?
Покупатель, ТАКЖЕ, как и другой Александр - (ПолуUSSRВоевода), не знал, полагаю, что и сейчас не знает отличий Ю от Ю-М. Да и ладно!

Лев
Похоже на то, что - да, редкий. Подождем откликов!
Как Ваш-то - работает? Починялся (или усовершенствовался?) хорошо, это видно на фото.

[Лев]

Спасибо всем за отклик по этой теме..С Александром - Grоwer мы обсудили в личке.Владимир приемник не включал.в нем заманены электролиты и наверное транзисторы(таким ко мне пришел).

[2vlad]

Лев
Заменены не только электролиты... Годы выпуска транзисторов просто не видно на фото, но, похоже, что их то как раз и не трогали!
Включайте, интересно же!

[Лев]

Приемник не подает признаков жизни,транзисторы все 08.64 только один гт309 б 12.75.других вмешательств не заметил.

[2vlad]

Лев
А контурная катушка ДВ диапазона? Она же явно перемотана... Ну и резисторы МЛТ - что - тоже родные? Голубенькие конденсаторы - родные? Это, конечно же, не страшно, но похоже на то, что это всё было припаяно вместо родных УЛМ и прочих радостей... Со стороны печатных проводников хорошо видно, что пайки не "родные"!
Удачи в оживлении!

[Grower]

Тем не менее - это первый "Юпитер". Пора уже и в консерватории (в музее) подправить. Сделать фото первого Юпитера и разместить их где положено. Чтобы вместо "Юпитера" не выставлялись фото "Юпитеров-М".
Что-то не "всплывают" больше первые "Юпитеры". Жаль.

[gegemon]

Какая разница в "Ю"и "Ю-м"? В платах? Здесь я вижу отличие в задней крышке.

[2vlad]

gegemon
Вова, у них еще и схемы отличаются, ну и платы, соответственно... Показать или сам найдешь?
Grower
Согласен с предложением коллеги! У этого "Юпитера" нет только дросселя после детектора, остальное на месте.

[Воевода]

В чём между ними разница?
В надписи на крышке батарейного отсека.
И в номиналах деталей на плате видимо ещё.
Корпус то полностью одинаков.

[2vlad]

Полагаю, что найти отличия платы "Юпитера" от платы "Юпитера-М" ни для кого не составит труда.

Плата со стороны деталей "Юпитера":


Плата со стороны деталей "Юпитера-М":


Просто в справочнике посмотреть... Ну и еще на схему взглянуть.

[Лев]

Значит первого"Юпитера" больше не у кого нет?

[2vlad]

Лев
Лев Николаевич, народ еще не рассмотрел как следует свои сокровища, полагаю... Откликнутся со временем.
У Вас - точно настоящий просто "Юпитер"!

[дядя Конон]

Значит первого"Юпитера" больше не у кого нет?

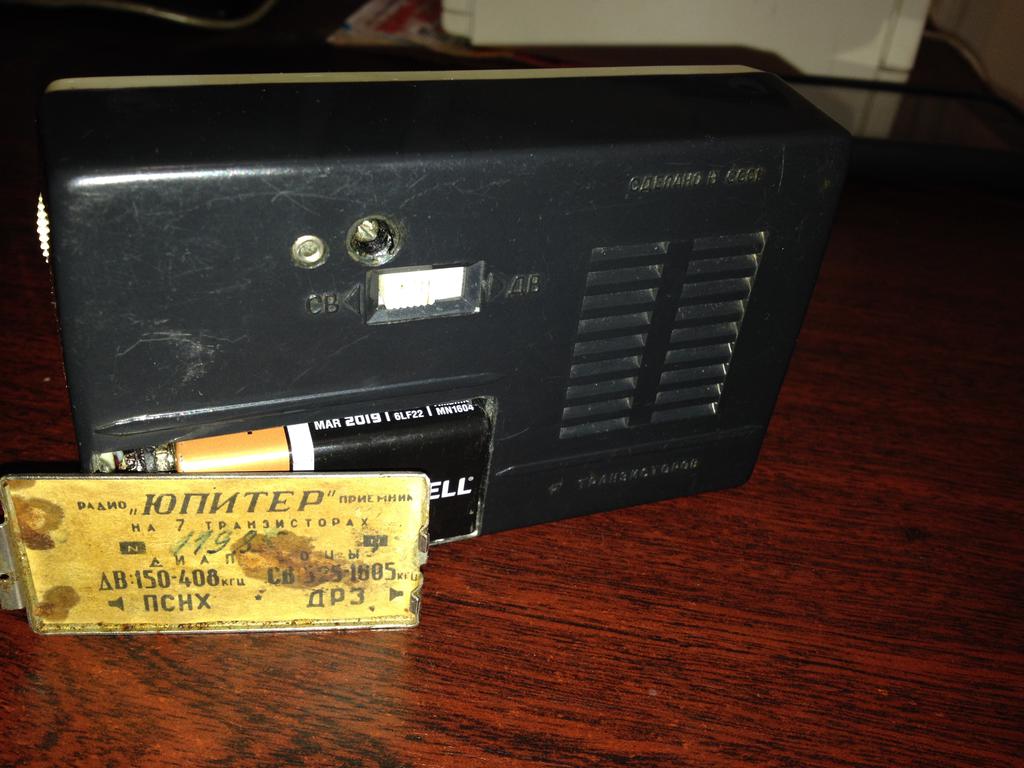

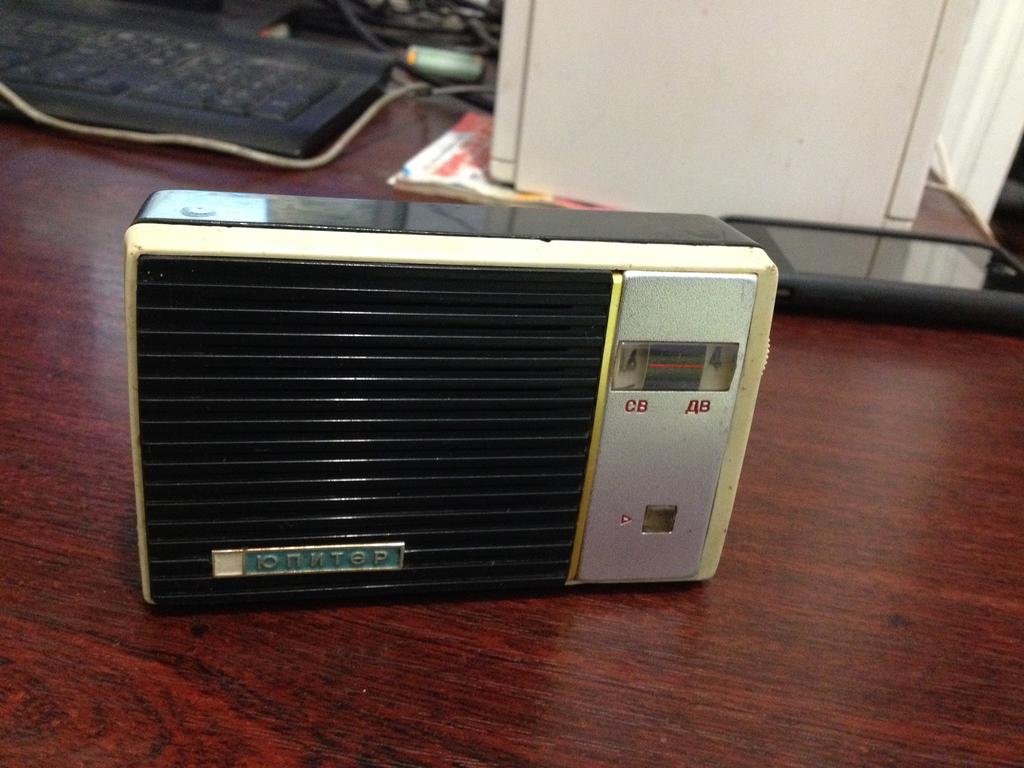

У меня есть!

Чёрный

[Лев]

Значит первого"Юпитера" больше не у кого нет?

У меня есть!

Чёрный

Этого не может быть,"какие ваши доказательства?"

[дядя Конон]

Пришлю фото

[дядя Конон]

Фото не очень...

[2vlad]

дядя Конон
Уважаем, но придется плату показать, иначе - сплошные сомнения относительно ваших "доказательств"!

[дядя Конон]

2vlad

Доказывать никому и ничего не собираюсь

На данный момент в приёмнике стоит плата Юпитера 601,родную после ремонта не удосужился поставить на место

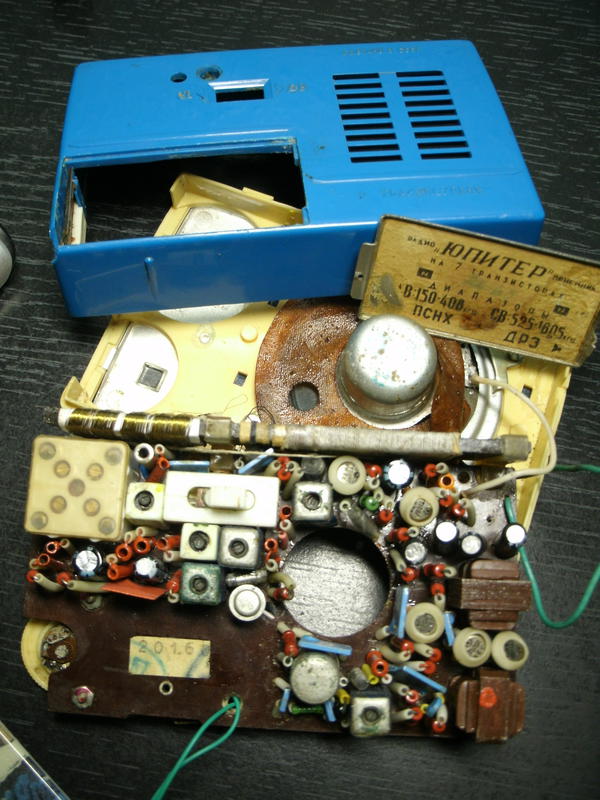

Но фото платы Юпитера дам:



Кстати, Владимир, резисторы МЛТ присутствуют, как и в приёмнике ТС
Детали 1965 года, электролиты родные, приёмник работает отлично


С ув

[Лев]

Доказывать никому и ничего не собираюсь...
Про доказательства я пошутил, Владимир продолжил,а вы шуток не понимаете
Но все же доказали,поздравляю,на Украине есть еще "Юпитеры".

[дядя Конон]

Да всё нормально, Лев!

Я этот Юпитер купил давно, ради корпуса. Внутри была самоделка на пяти транзисторах
Плата у меня тоже долго лежала, пока восстановил
А больше "чисто Юпитера" и не встречал

С ув

[Grower]

резисторы МЛТ присутствуют, как и в приёмнике ТС
Детали 1965 года, электролиты родные, приёмник работает отлично

И также вместо дросселя стоит резистор. Скорее всего завод на каком-то этапе производства отказался от дросселей.
дядя Конон.
Если не сложно, сделайте, пожалуйста, фото платы со стороны дорожек.

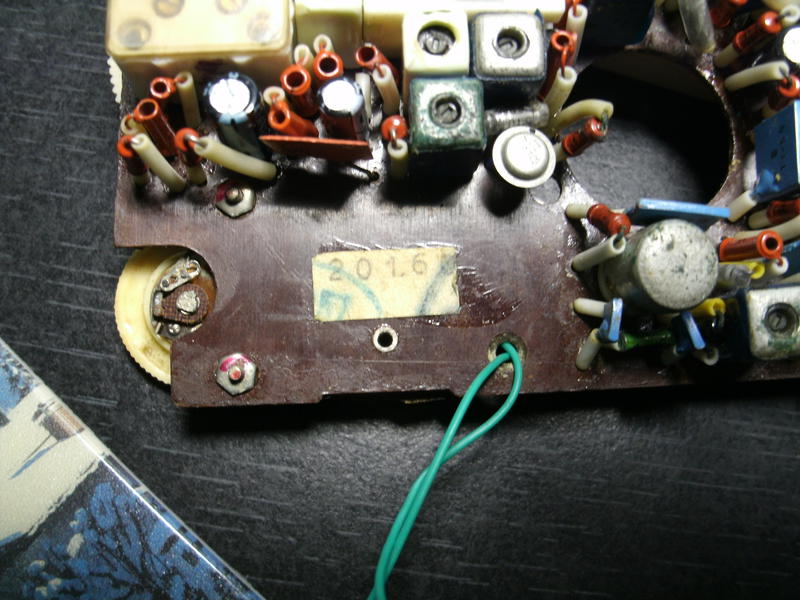

У Льва на плате приёмника стоит надпись "Ю-6". Интересно, что у Вас.
И ещё напишите в каких кварталах 65-го года выпущены транзисторы. На фото не разобрать.

[Лев]

ГТ108 - IX 67,а ГТ309 VI 66 г.

[дядя Конон]

Grower

Плата точно такая же - Ю-6

С ув

[Лев]

Grower

Плата точно такая же - Ю-6

С ув

И все таки,хотелось бы сравнить,насколько моя "перепахана".

[2vlad]

Лев
Лев Николаевич, "перепахана" она в хорошую сторону, просто надо попробовать оживить.

[Grower]

Лев
дядя Конон
Большое спасибо.
Не знаю, что и думать. У меня "Юпитер-М", наверное, из первых. Транзисторы 11\65 г. один ГТ-108 даже V11\64 u. Электролиты Х\65 г. На крышке КБО буквы "М" ещё нет.
Получается, у Льва на первом "Юпитере" транзисторы более поздние, чем у меня на "М-ке"
дядя Конон"
Посмотрите, пожалуйста, ещё на дату выпуска транзисторов Вашего "Юпитера".

[Лев]

Получается, у Льва на первом "Юпитере" транзисторы более поздние, чем у меня на "М-ке"...
У меня шесть транзисторов 64 года один 75 г. он явно менялся,а фото платы увеличил "Юпитера" дядя Конон.

[дядя Конон]

Лев

Перепахана, наверное, похлеще чем Ваша


Grower


ГТ 309 два транистора 02.1966г., один 06.1965г., но он заменён мной
ГТ 108 вообще без даты, электролиты и флажки 1965г

Если в Вашем приёмнике стоят ГТ 108 то, наверное, это всё таки ЮПИТЕР

С ув

[дядя Конон]

И ещё менялся один ГТ108 выходной (был пробой), поставил 09.1967

[Grower]

Grower

Если в Вашем приёмнике стоят ГТ 108 то, наверное, это всё таки ЮПИТЕР

Нет, у меня "Юпитер-М". ГТ-108 Вы имели ввиду на выходе? Там какраз ГТ-108 1964-го года. А в другом плече стоит МП, но заменён именно он.
Вполне возможно, что ранние "Юпитеры-М" имели на выходе ГТ, а потом их заменили на МП. А вот в "Нейве-М" продолжали ставить ГТ.
Вот он мой

[дядя Конон]

А со стороны печати - Ю6 или ЮМ ?

С ув

[Grower]

Конечно, "Ю-М"! Да и расположение деталей именно как у "Ю-М".
дядя Конон
Вам выпала редкая удача. Получить в одни руки отдельно корпус и плату первого "Юпитера" это почти невозможно!
А у кого есть кожаный футляр первого "Юпитера". Хотелось бы тоже узнать, есть ли у них разница с "ЮМ".

[Grower]

Предполагаю, что у первого "Юпитера" кожаный футляр выглядел так:

Но это только моё предположение. Хотелось бы знать точно.

[bykowina]

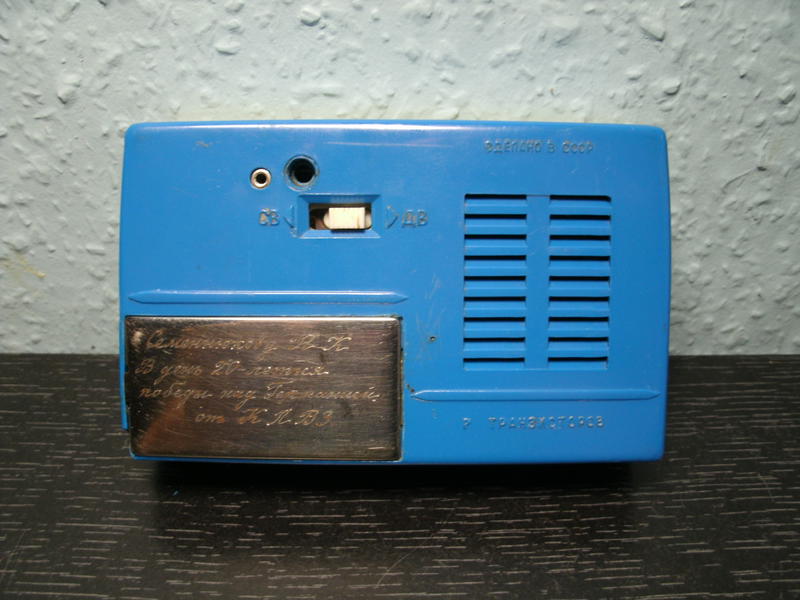

Есть вот такой Юпитер.




Увы, шильдика не хватает и небольшой косяк по корпусу.

[gegemon]

bykowina

Что внутри?

[Grower]

bykowina

Что внутри?

Я присоединяюсь к просьбе Вовы. Также хотелось бы узнать год и месяц изготовления транзисторов. На выходе ГТ-108 или МП-41 ?.

[дядя Конон]

Внутри плата Ю-М - видно контур гетеродина над батарейкой

А вот по транзисторам - интересно!

[bykowina]

Внутри плата Ю-М, выход на МП41. Фото сделаю вечером.

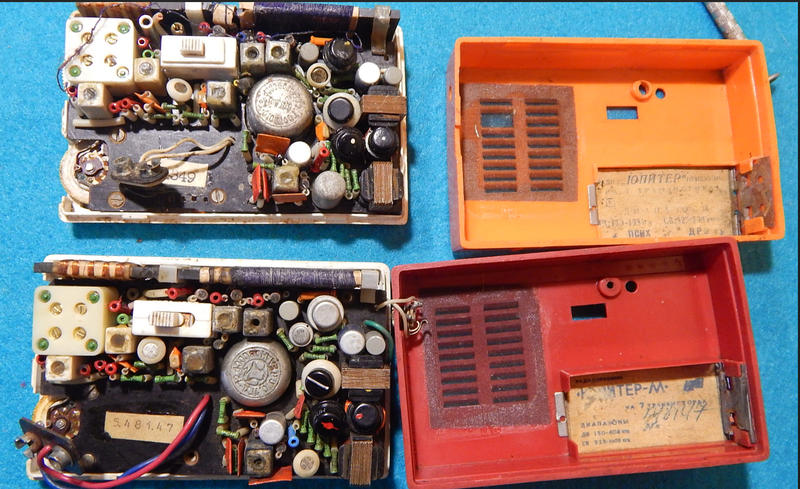

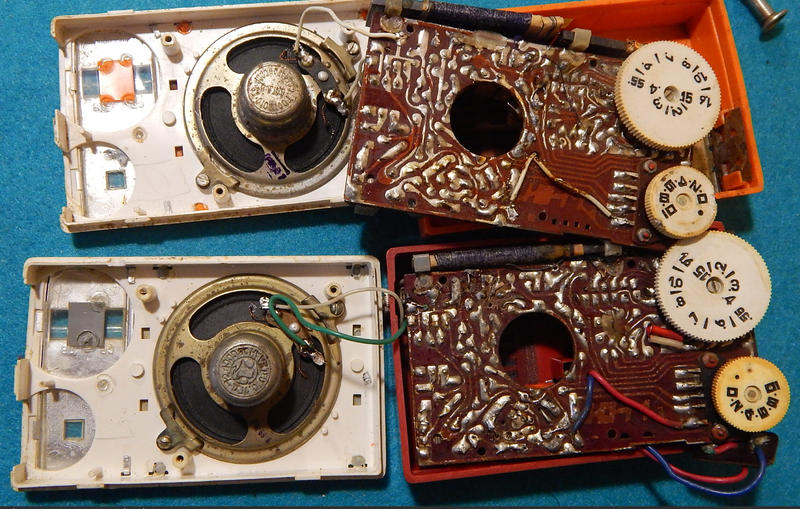

[atac13]

[atac13]

[2vlad]

atac13
Оранжевый планируете восстановить? Или это просто старый снимок и всё уже сделано?

[atac13]

Всё только в начале !!!
Буду восстанавливать ...

[2vlad]

atac13
Удачи и хорошего "кина" по завершении!

[atac13]

atac13
Удачи и хорошего "кина" по завершении!

Зачем ждать ....
Смотрите ...У меня есть Юпитер -М 1968 г.

[Лев]

Но все же по теме,показывайте свои первые "Юпитеры" ,неужели больше нет?

[atac13]

Видать пока нет ...ждёмс
