Различия между Олимп А-400 и Олимп-400Р

[Ерёмин Валерий]

Различия между Олимп А-400 и Олимп-400Р
До недавнего времени я видел 400Р переделанные из А-400 методом подтирания буквы А и нанесения на ее место буквы Р, что по сути ничего не меняло. Т.е. пока я видел только А-400. Яркий пример тому в этой теме http://rt21.getbb.ru/viewtopic.php?f=17&t=4145
И вот мне в руки попался настоящий 400Р. В чем разница (большая и малая):
1. Скорость:
- Олимп А-400 19/38;
- Олимп-400Р 2/19
2. Управление:
- Олимп-400Р имеет иную, отличную от А-400 логику управления, что отражено в другом функционале некоторых кнопок и иной индикацией функций на табло, соответственно, ДРУГУЮ прошивку пзу; в частности, переключение скоростей в Олимп-400Р выполняется не переключателем, как у всех олимпов, а псевдосенсорной кнопкой поиск: в результате ее нажатия двигатель автоматически раскручивается до скорости 19 и включается воспроизведение.
3. Двигатели тонвала:
- Олимп-400Р имеет другой двигатель, отличный от А-400 (см. фото ниже), соответственно, разные схемы управления.
4. Разные разъемы входа/выхода.
Остальное по мелочам


Крышки блока головок



Выходные разъемы на задних панелях



Двигатели А-400 и 400Р (сверху вниз)



Блок головок А-400 и 400Р и платы УВ (сверху вниз, разные стирашки)

[Tofiq62]

Однако к Вам в руки попадаются очень редкие аппараты,которые я только у Вас на фотографиях и вижу.

[Ерёмин Валерий]

Однако к Вам в руки попадаются очень редкие аппараты,которые я только у Вас на фотографиях и вижу.

На это влияют несколько факторов:
- срок коллекционирования - 10лет;
- целенаправленность в поисках - только редкие аппараты;
- вложенные средства.

[Jenyok]

Олимп А-400 .
Плату управления можете сфотографировать ?!
Плату отдельно от магнитофона, т.е. открученную и вытащенную из корпуса.
.
Заранее благодарен.
.

[Jenyok]

Ищу следующие схемы магнитофонов.
.
Олимп А-400 .
.
Олимп Р-400 .
.
Заранее благодарен.
.

[Ерёмин Валерий]

Олимп А-400 .
Плату управления можете сфотографировать ?!
Плату отдельно от магнитофона, т.е. открученную и вытащенную из корпуса.
.
Заранее благодарен.
.

Извините, но в рабочий аппарат не хочется вторгаться.

[Ерёмин Валерий]

В Олимп 400Р кнопка БЛК (блокировка кнопок управления ЛПМ) не задействована. Также не задействована кнопка переключения скоростей: скорости переключаются кнопкой поиск. Соответственно, над этими кнопками отсутствуют надписи.

Олимп 400Р


Олимп А-400

[Ерёмин Валерий]

Из-за того, что основная скорость Олимп 400Р - 2 см/сек, то счетчик имеет обозначение час/минуты, в то время как Олимп А400 минуты/секунды.

Олимп 400Р


Олимп А-400

[cretut]

Ерёмин Валерий,

[Maximus1988]

Подскажите, а на каком процессоре выполнен блок управления в этих магнитофонах?

[HyC]

С вероятностью близкой к 100% должен быть 1816ВЕ35. Он же i8035.

[Vygandas]

По наличию ПЗУ контролер на базе i8035. Как в О-006
Да и управление двигателями в А-400 по КА561ИЕ15 тоже как в О-006

[Maximus1988]

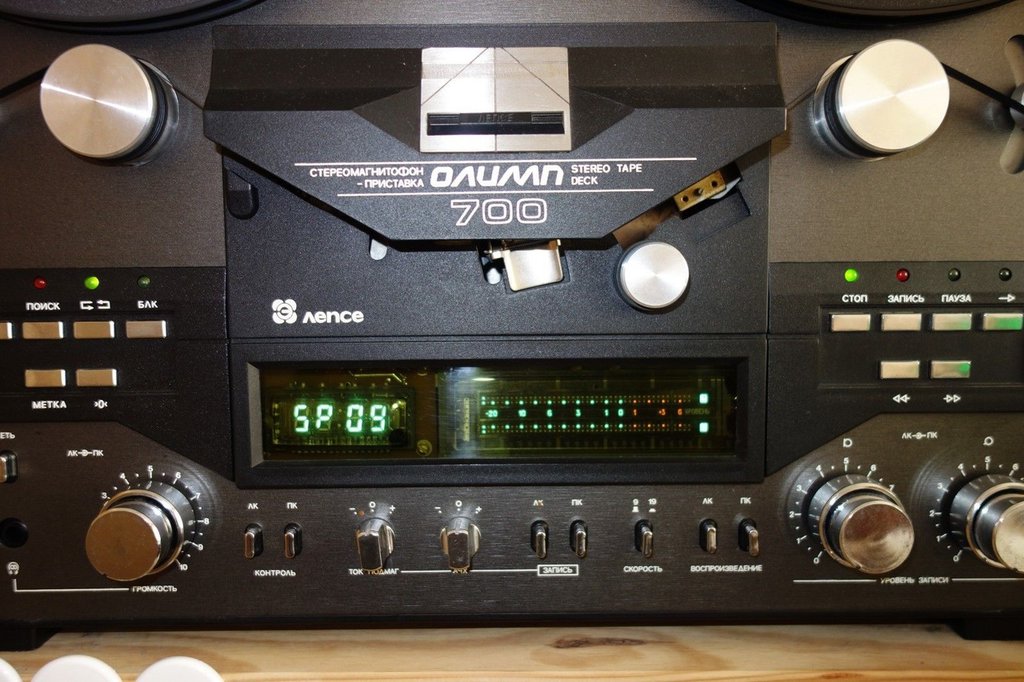

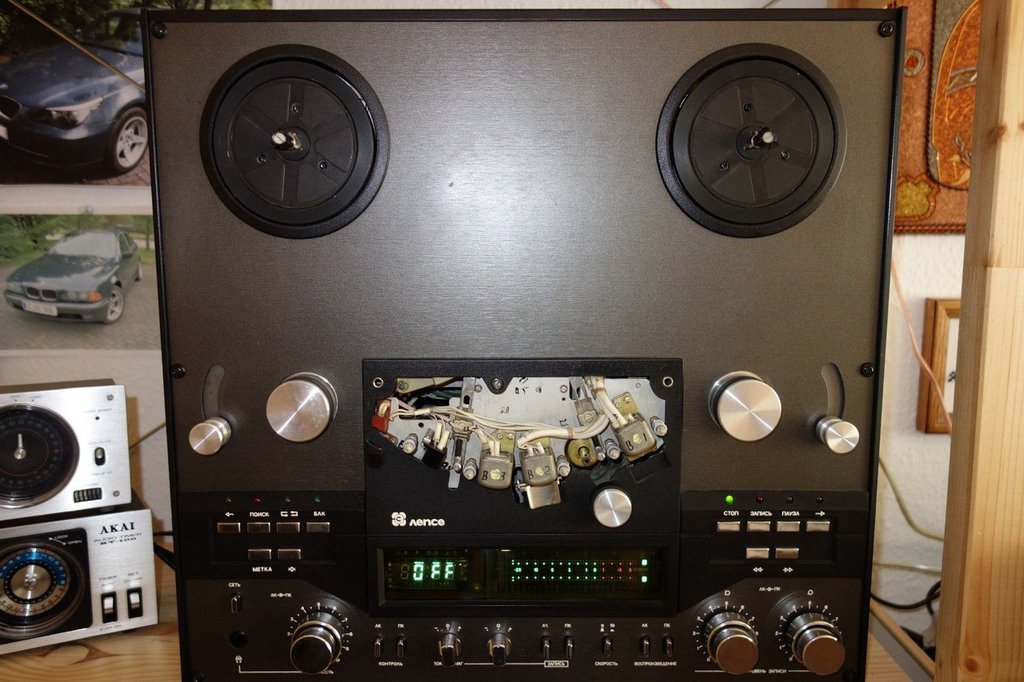

Просто прикол в том, что есть 700-ый Олимп, где очень похожий блок управления установлен. Вот и интересно про него узнать (хочу накатать небольшую статью про 700-ую серию).

[Vygandas]

Maximus1988, и чем он же похожий ?

[Maximus1988]

Vygandas, тем, что надписи на дисплей выводит, например. Ну и функционалом. Единственное, у 400-ого не просматривается кнопки автовозврата, и блокировка не электронная.

[Maximus1988]

По наличию ПЗУ контролер на базе i8035. Как в О-006

Кстати, в Олимпе-006 блок управления это ма-аленькая такая платка.

[Vygandas]

Maximus1988, ну так это совсем сырой вариант был, с катострафически малым объемом ПЗУ

А так Борисыч44 поспрашивайте, он больше знает.

[HyC]

Maximus1988, ну так это совсем сырой вариант был, с катострафически малым объемом ПЗУ.

ПЗУ меньше 2 килобайт поставить тудой сложно за неимением таковых выпускаемых промышленностью (есть и меньше, но они настолько меньше что туда что-то разумное впихнуть не удастся). И с вероятностью близкой к 146% там стоит либо 573РФ2 либо (что вероятнее) 573РФ5. Это сравнимо с современной младшенькой атмегой или огромной тинькой, ну с поправкой на то что работает медленно. В 2 килобайта кода под этот процессор можно напихать ооооочень много функционала. Так что "катастрофически малый обьем ПЗУ" это городская легенда. Если ее считать я уверен что она максимум до половины там записана.

В принципе туда бы даже ШИМ влезло чтобы всеми тремя двигателями напрямую с проца вертеть и программный контроль натяжения ленты иметь с электронными тормозами. Просто УУД было проще старый взять.

[Vygandas]

HyC, да, Вам виднее
Никак не могу забыть Вашу пургу про К561ИЕ5

[HyC]

HyC, да, Вам виднее
Никак не могу забыть Вашу пургу про К561ИЕ5

А в чем пурга напомните ? В том что в 561 серию корпусировали 176 кристаллы ? Их на оффтопе в прозекторской можно живьем посмотреть. Только там тема на овердохера страниц, поэтому точно не перечитывая ее всю показать не смогу.
