Здесь была загадка.

А это разве не монитор для первых еще ПК типа спектрум,робик и т.п.?

Это больше похоже на какую- нибудь приставку ДМВ .

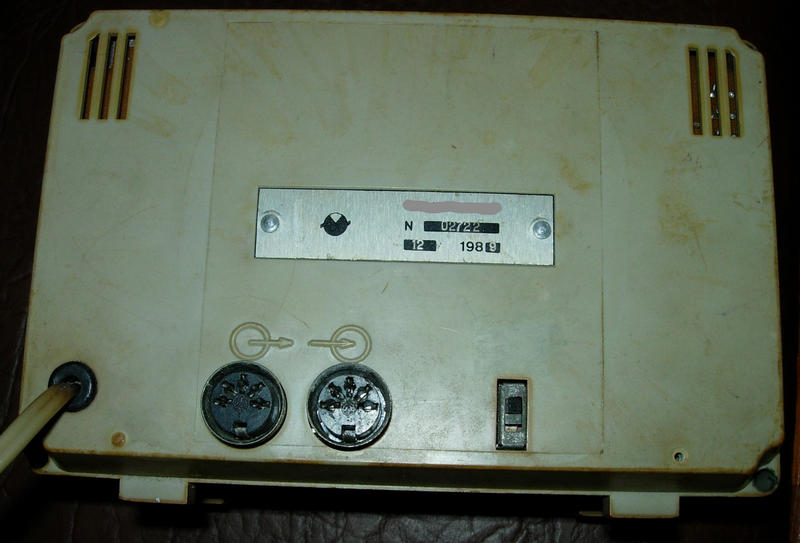

ночник-светомузыка? лин вход-выход есть и питание.

Нет не ночник, не дмв,
усройство довольно сложное.




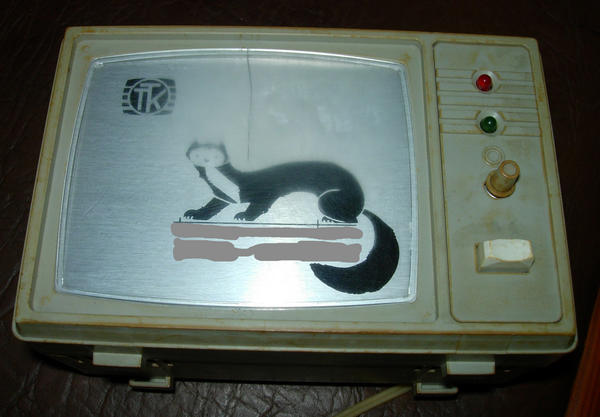

Кот нарисован на алюминиевой пластинке(но это не имеет отношения к теме)

поди приблуда- дешифратор для зарождавшегося тогда кабельного тв (или тв-антенный усилок), но... разъёмы не совсем вч.

Теплее но не точно.

Видел такое в магазине "подарки", в 1986 году.

регенератор синхроимпульсов видеосигнала?
приблуда наложения логотипа в видеосигнал?
транскодер?
ант. усилок?

Что то мне подсказывает не игра ли это ?

dimfly
ВЫ угадали точно! (один из четырёх вариантов)

Так что же это?
(Как оказалось очень засекреченное устройство! Чуть позже покажу почему.)

Транскодер?

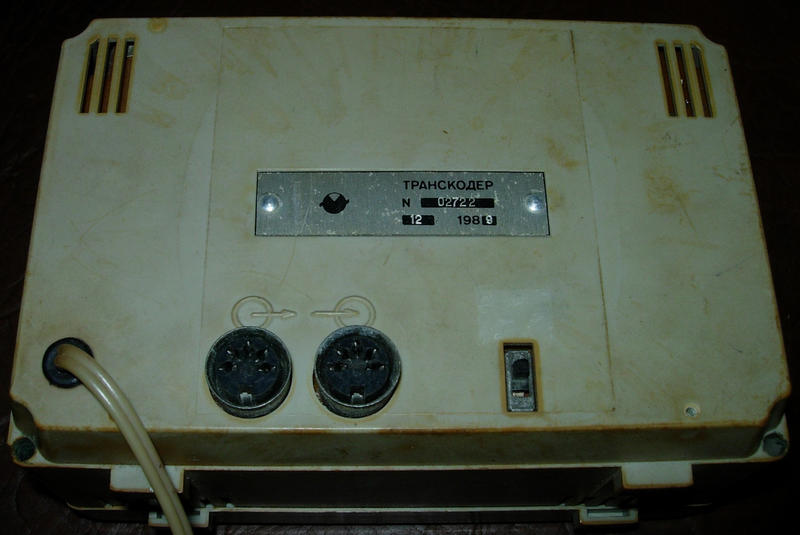

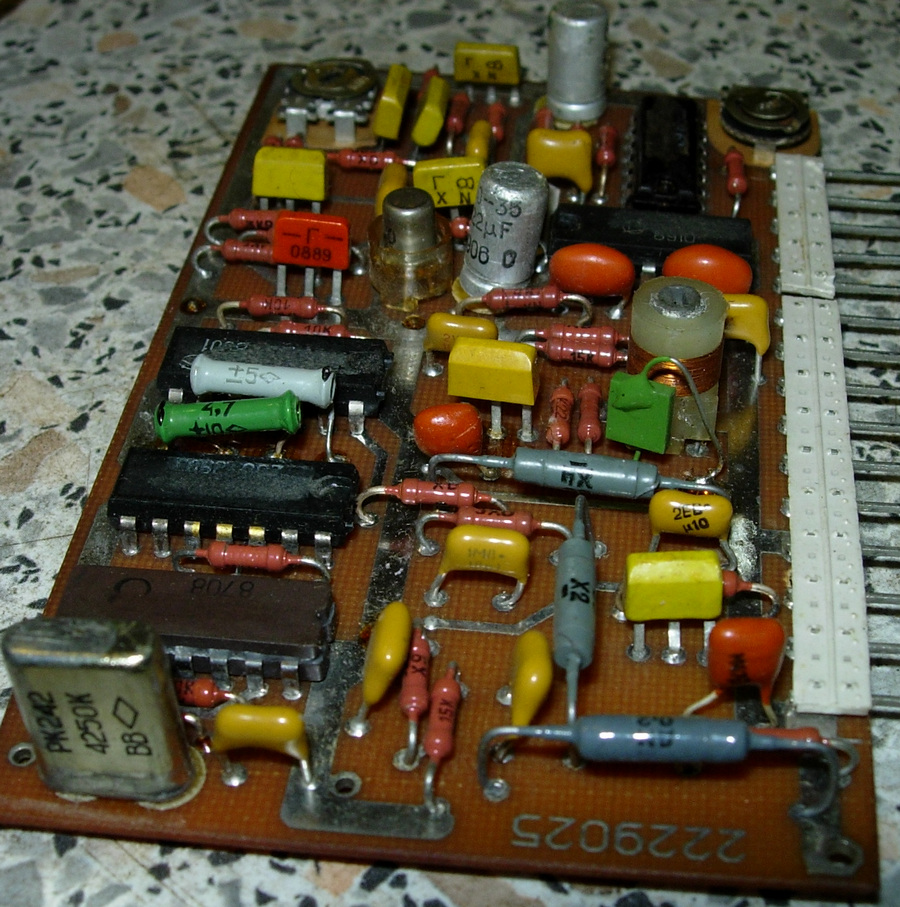

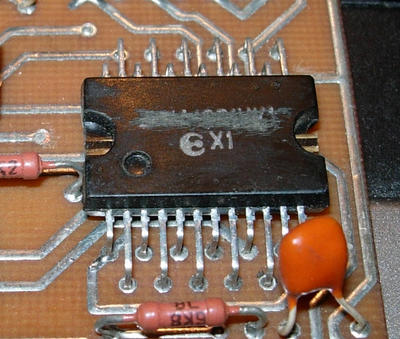

Хорошо сделано! А название микросхем затерли чтобы не могли скопировать?

ну да, в 90х так практиковалось, помню схему тырил сирены, (полиция и еще 2 какие то) плата эпоксидкой залита, все детали запилины, встречал КТ315-361 пилиные

Победителем будем считать dimfly, только он исчез раньше точного ответа, но первым приблизился к правильному ответу.

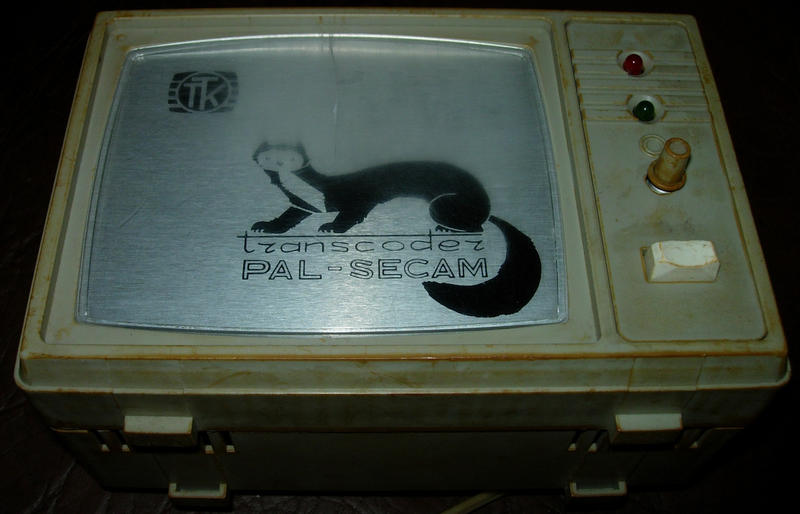

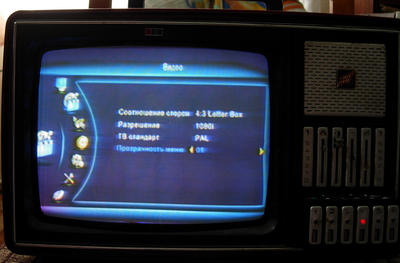

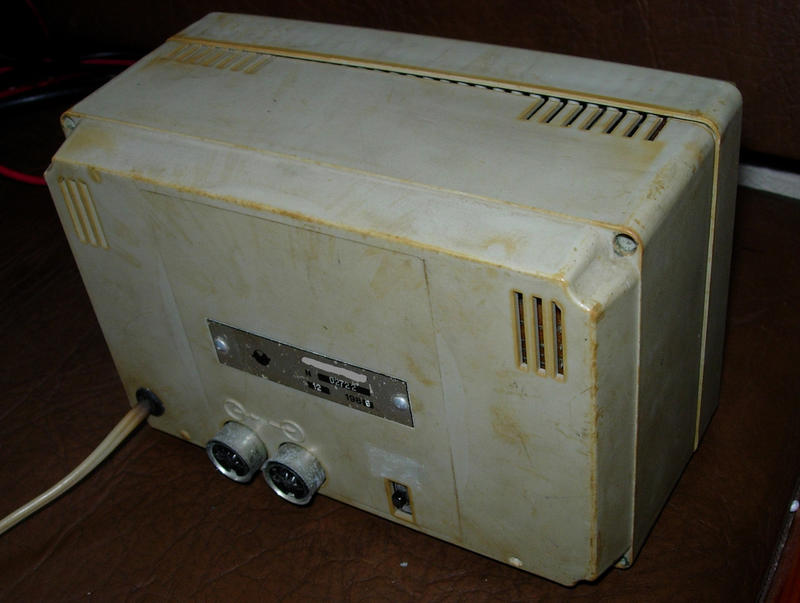

Сегодня решил запустить это чудо устройство, подключил его к выходу цифровой приставки (аналогового тв у нас уже нет),
и в итоге- сигнал яркости прибор пропускает, декодер секам в телевизоре включает, а цвета -нет.

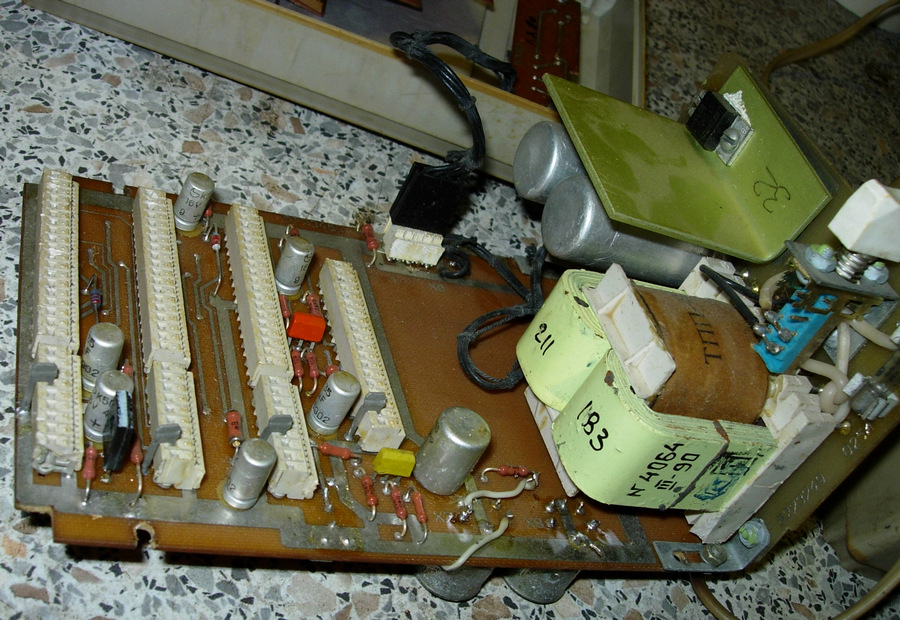

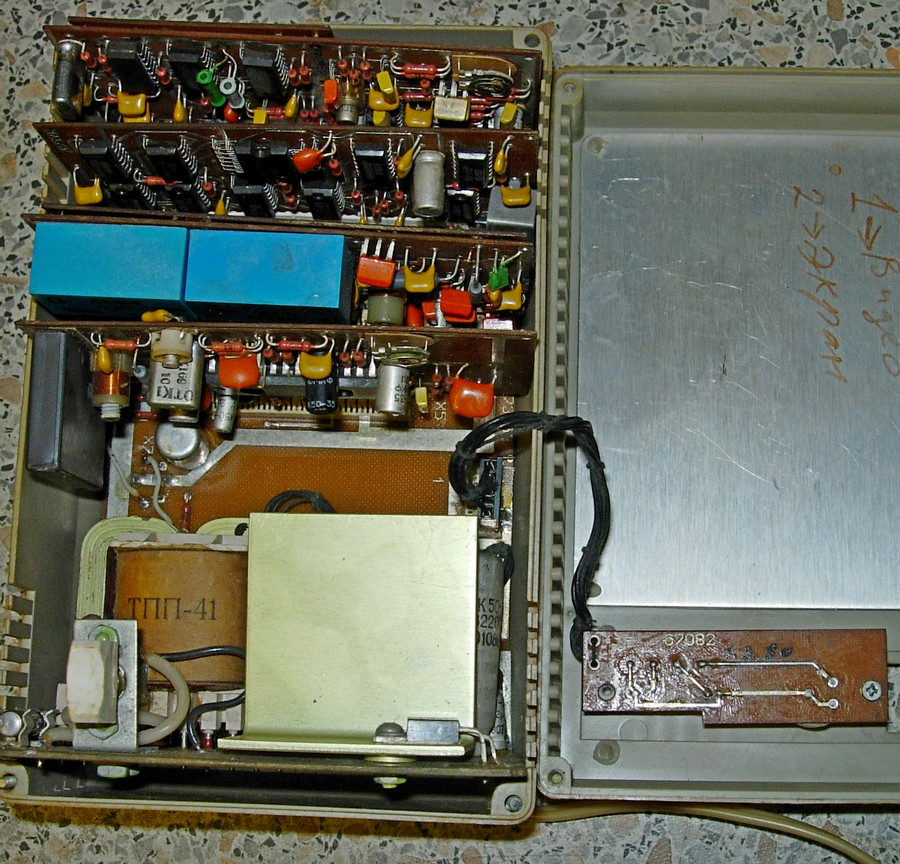

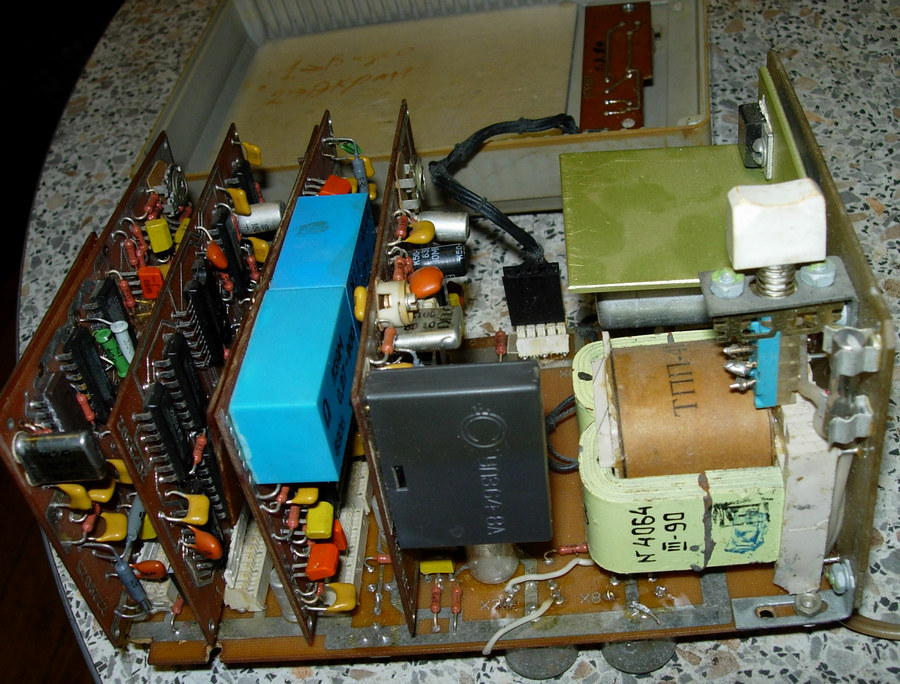

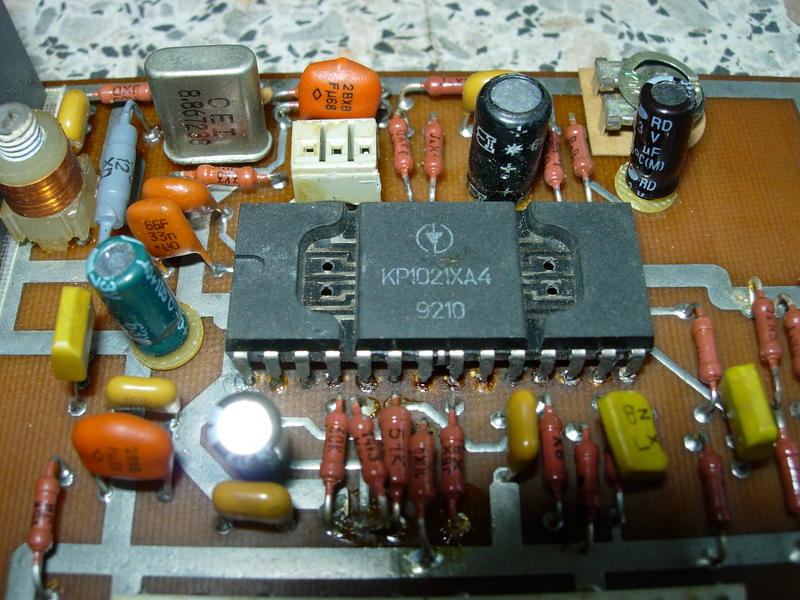

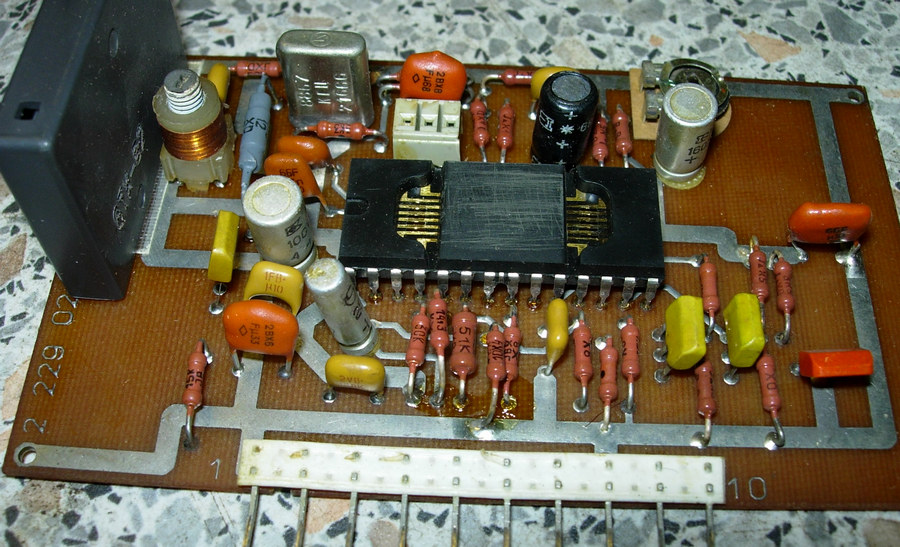

Стал разбираться с декодером пал в приборе, заменил кварц -нет результата, дедуктивным методом определил что в декодере стоит TDA3562A а точнее КР1021ХА4. У меня такая лежала лет 20,(в горизонтах не использовалась) а тут вдруг пригодилась.

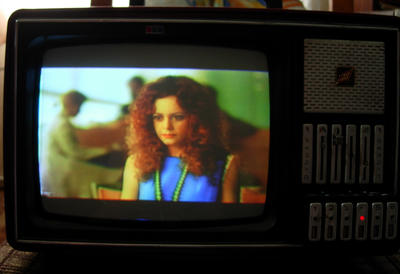

После замены транскодер сразу заработал- появился цвет в секаме. Надо сказать что преобразование вполне качественное, проверил на телевизорах 1-го поколения и 7-го. Спереди единственная ручка которой регулируется уровень модуляции, с помощью её устанавливается уровень при котором отсутствуют "тянучки".




Микросхема включена не по типовой схеме. На выходе используется сигнал R и B, плюс в разной полярности + какое-то смешивание.Вместо типового трёхуровневого импульса(на выв.7)-двухуровневый строчный, Короче тёмный лес. Где бы схему?

А у меня до сих пор валяется "начинка" от подобного транскодера... Правда, он и новый-то не слишком хорошее качество картинки выдавал...
Необходимость в таком приборе ушла вместе с последним советским телевизором...

Смысл ВНЕШНЕГО транскодера ?

В начале 90х подрядился на местную кабельную сеть,на 4 дома вещали с вм-12 .Сами паяли усилители.На внешний транскодер пускали пал по нч,выдавали секам по вч в метровом диапазоне.Стоимость транскодера равнялась стоимости импортного видака.

Ремор писал(а):...на 4 дома вещали с вм-12 .Сами паяли усилители.На внешний транскодер пускали пал по нч,выдавали секам по вч в метровом диапазоне...

Встроенный модулятор имел такую мощность, что обеспечивал приём на простейшие антенны в радиусе около полукилометра!
(6 канал, кажется... )

Неужто било на полкило?Вы имеете представление о величине выходного напряжения модулятора видака,чтобы обеспечить мощность хотя бы 0,1вт?На досуге ознакомьтесь со схемой выходного каскада модулятора.Чтобы стреляло на 500м нужно паять усилитель Вы просто слышали звон,не зная где он,потому-что этим не занимались

ssmmiill писал(а):Кот нарисован на алюминиевой пластинке(но это не имеет отношения к теме)

Мне кажется, что это не кот, а хорек, горностай или кто-то там еще из этого семейства :)

Ремор писал(а):...Чтобы стреляло на 500м нужно паять усилитель... Вы просто слышали звон,не зная где он,потому-что этим не занимались

А кто сказал, что усилителя там небыло? Я же не писал, что у меня полностью аналогичный аппарат - это была кировская самоделка, модулятор, кажется, на базе схемы от ВМ-12, но дополненный усилителем на паре транзисторов... А местное вещание, чуть позже, у нас было со вполне серийного 10-ваттного передатчика, и смотрели передачи почти половина района - даже жители соседних населённых пунктов что-то ловили, а это 10 км!

ssmmiill писал(а):Микросхема включена не по типовой схеме. На выходе используется сигнал R и B, плюс в разной полярности + какое-то смешивание.Вместо типового трёхуровневого импульса(на выв.7)-двухуровневый строчный, Короче тёмный лес. Где бы схему?

Прикольно.
Чем не устроила К174ХА28(TDA3510).
У 1021ХА4 выходы не цветоразностные, а сразу на видеоусилители и встроенная АББ.

Электрон писал(а):Чем не устроила К174ХА28(TDA3510).

Значит конструктору нужны были не цветоразностные сигналы, а натуральные R и B сигналы цвета. Яркостный же сигнал идёт отдельно, мимо 1021ХА4.
Тут случилося опять несчастье, опять пропал на выходе цвет, но уже по причине отсутствия кодировки секам, горе.

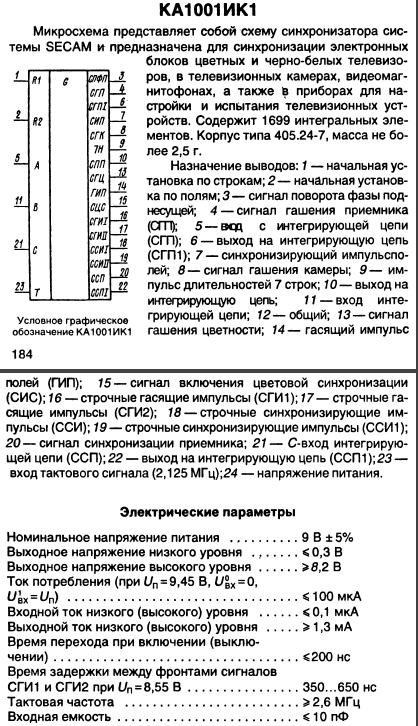

Путём перебора всего возможного удалось опознать специализированную микру КА1001ИК1

Ремор писал(а):Неужто било на полкило?Вы имеете представление о величине выходного напряжения модулятора видака,чтобы обеспечить мощность хотя бы 0,1вт?На досуге ознакомьтесь со схемой выходного каскада модулятора.Чтобы стреляло на 500м нужно паять усилитель Вы просто слышали звон,не зная где он,потому-что этим не занимались

Такой в начале 90 х тоже собирал стреляло на1Км хот час включай где то лежит в гараже.

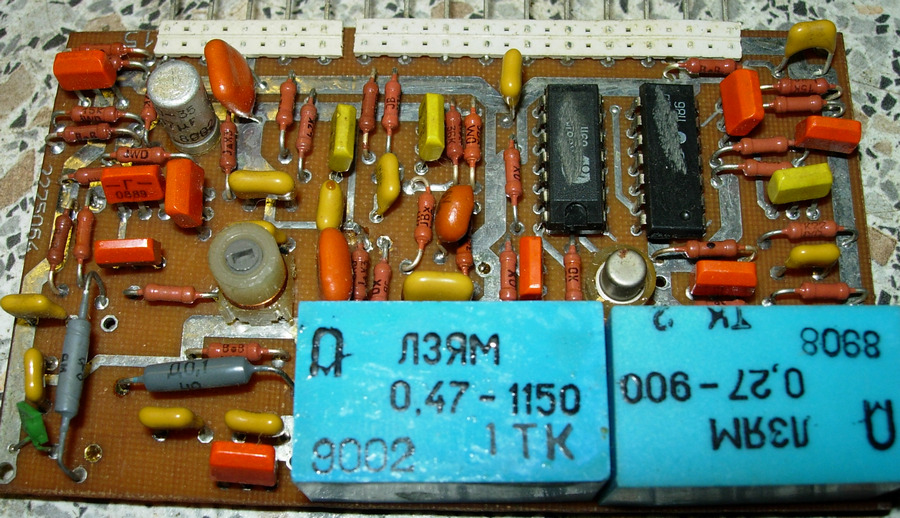

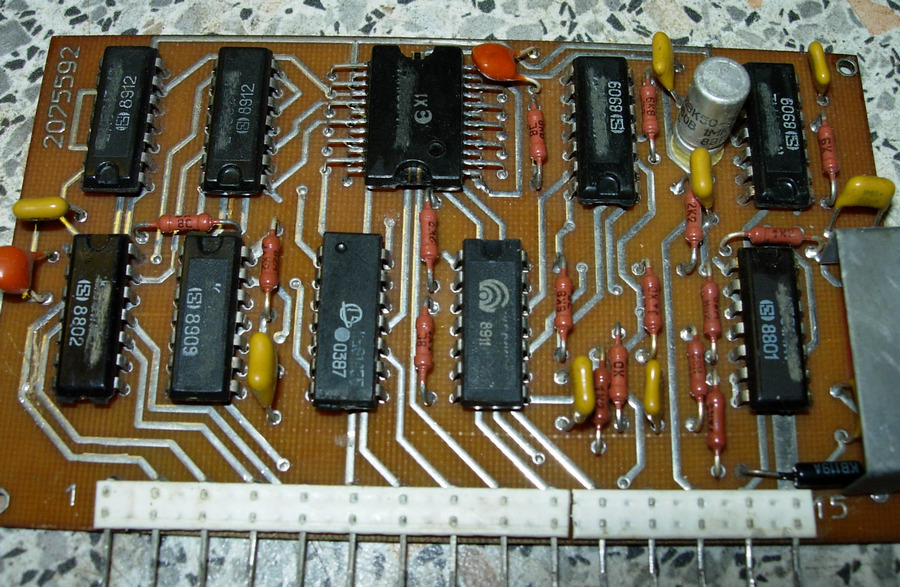

Опять удалось-таки привести в чувство транскодер., благодаря распознаванию базовой микросхемы стала понятна остальная часть,. остальная схема собрана (в большинстве)на простой логике серии К561 и потому ремонтопригодна. поменял три микросхемы ТМ2, ЛЕ5 и КТ3- последнюю зазря- исправной оказалась. ТМ2 - привязка КСИ , ЛЕ5 - управление коммутатором (КТ3).
Качество работы транскодера, несмотря на игрушечный корпус, отмечу, весьма неплохое.

Для чего весь огород? - в РБ уже нет аналогового вещания, для теле.первого поколения городить декодер - не наш метод,- нужно подать ему его родной сигнал.

Здравствуйте!Приобрёл транскодер на авито.Была идея сделать цветным изображение на старом телеке.Подключил антенну ко входу полного видеосигнала,к телевизору соответственно кабель от полного выхода видеосигнала.Чтобы не делал,на табло транскодера упорно появляется надпись "Нет видео".Может вообще я делаю что-то не так?Не имею опыта работы с данными аппаратами.Подключение к аппарату происходит через штуцера BNC.

Alex86 писал(а): ↑

07 апр 2024, 18:34

Подключил антенну ко входу полного видеосигнала

А откуда в антенне возьмется полный видеосигнал?

Alex86 писал(а): ↑

07 апр 2024, 18:34

упорно появляется надпись "Нет видео"

Все верно

Взять коробку (их в продаже полно всяких разных, цены не кусаются), которая на вход берёт DVB-T2, а на выходе даёт композитный видеосигнал на тюльпан. Антенну в коробку, сигнал с тюльпана на транскодер.
