кумир

Сообщение

Pokupatel · #1

Кумир отремонтирован я паяльником и мультиметром форумчане подсказками, темы плодить не люблю, потому Одиссей 002 последние посты. Дальше может будет еще что то. Буду тог заголовок менять. А пока гуглю.

novosibiretc · #2

Слева конденсатор неполярный, а справа - полярный. На обоих не буква "S", а значок завода-изготовителя (солнечная Армения

). Какой стоял, такой и ставьте. Много не думайте, а то голова "лопнет".

bluezmoon · #3

Дык могет этот неполярник вткнул "мастер" по принципу,что было под рукой.
Я зимой занедорого приобрёл такой аппарат.Предыдущий владелец тупо поменял все(!) электролиты.Все джамиконы полярные.Всё работает.Ставьте по схеме.

Pokupatel · #4

novosibiretc писал(а):Слева конденсатор неполярный, а справа - полярный. На обоих не буква "S", а значок завода-изготовителя (солнечная Армения ). Какой стоял, такой и ставьте. Много не думайте, а то голова "лопнет".

Ну вот 25 ть, схема одно говорит а выходит другое. Спасибо земляк, буду ставить неполярные на 5 мкф.

Pokupatel · #5

И в одном месте кто то впаял вместо кт503д ,кт805ам. Беда прям. Ладно впаяю сперва неполярный включу погоняю, не выстрелет так тому и быть, выстрелит тогда уж полярник как на схеме воткну. Путаница ей богу. Но на плате нету обозначения +.

novosibiretc · #6

КТ503 лучше не ставьте. Какой-нибудь КТ601, П307 понадёжнее будет. Если на плате нет обозначения полярности конденсатора - ставьте неполярник, хуже не будет.

Pokupatel · #7

Там где стоит кт805ам вместо 503 есть хрипы, ну они еще не понятны, нужно заменить электролиты думаю, а потом уже искать далее в нем ли дело, или где еще. ну это потом после замены литов.

gsmart · #8

Pokupatel писал(а):почему по схеме 10 мкф, а впаян 5 мкф. в симметрии тоже самое где 1-с2.

В моём Одиссей - 002 в оконечниках стоят обычные полярные электролиты согластно схеме.

Pokupatel писал(а):схема одно говорит а выходит другое.

В вашем случае возможно какая либо "рацуха", ведь писали в практически всех документах на советскую бытовую электронику: "заводом постоянно ведётся работа по совершенствованию конструкции и электрической схемы аппарата и допускается замена элементов на аналоги без ухудшения параметров"
Обычно изменения были отмеченны во вкладыше, типа такого:

хотя ещё писали:
В руководстве по эксплуатации эти изменения могут быть не отмеченны

Pokupatel писал(а):Там где стоит кт805ам вместо 503 есть хрипы, ну они еще не понятны

А что вы хотели, транзисторы совершенно разные, параметры отличаются в десятки раз, есле на жигули прикрутить колесо от трамвая они тоже вроде поедут, но звон стоять будет

.

Pokupatel · #9

gsmart
ну 805 не я туда ставил, это показал осмотр, до меня это было, земляк посоветовал что туда поставить, так и сделаем. Все будет хорошо вот только думаю еще об одном, оставить все родное ил же красоту навести. ))) Ноги уже заменил но там 1 не хватало теперь в золоте. ))) и заметил еще нету подсветки индикаторов, теперь надо думать от куда взять 12 вольт. Но все это чуть позже.

gsmart · #10

Pokupatel писал(а): вот только думаю еще об одном, оставить все родное ил же красоту навести. )))

Мой был некомплектный в части кнопок и ручек, пока сделал так:
http://rt20.mybb2.ru/viewtopic.php?f=3&t=95619

Pokupatel писал(а):и заметил еще нету подсветки индикаторов, теперь надо думать от куда взять 12 вольт.

Как понял ваш аппарат с "лупатыми" индикаторами, видимо последних выпусков, (мой с узкими) вот и изменения в схеме присутствуют. А как изначально подсветка индикаторов по схеме была организованна и какие лампочки стояли?

Pokupatel · #11

gsmart
Вообще нету в схеме даже упоминания на подсветку. выпуск 09.82.

Pokupatel · #12

Усилитель запел, причиной хрипов был банально прост. От разъёма дорога имела плохой контакт, там чего то паяли до меня, и нарушили дорогу, визуально не сильно заметно, а нашёл блин хотел снять плату ум и начал вытаскивать разъём но как часто бывает не внимательно как то обошёлся не отключил усилитель, но это то и дало результат. осталось во втором канале поменять пару электролитов и можно приступать к украшению поискам питания для подсветки. Может кто подскажет неопытному где его взять что б не вредить))) все таки попробую поставить индикаторы посимпатичнее гдето есть от веги 328 , от илете союзных уж чето сильно здоровый и надо корпус сильно выпиливать под них, а вот веговские в самый раз только на передней панельке расширить окно.
Поставил на прогон, посмотрим как будет играть.

При включении кнопки тонкомпенсация происходит странное падение всех частот и звука. Это нормально? или это реально эта кнопка вообще лишняя?
Разглядел внимательно схему, питание для подсветки придется делать отдельное увы, еще и хочу поставить задержку на колонки, там тоже нужно 12 вольт, однако если с единственного выхода трансформатора возьму питание на дополнительный выпрямитель сильно ли это скажется на работе усилителя или же взять 12 вольтовый отдельный блок питания и поставить? Кто думает как лучше реализовать?

gsmart · #13

Pokupatel писал(а):можно приступать к украшению поискам питания для подсветки. Может кто подскажет неопытному где его взять что б не вредить)))

Ну а взять переменку с обмоток трансформатора, там два плеча по 20 вольт и поставить две лампочки на 24 - 26 вольт типа таких:

Я их в своё время у механиков по лифтам набрал за лёгкий магарыч.

Ну или намотайте на подсветку свою обмотку поверх вторички, где-то 4 витка на вольт получается, там места предостаточно:

Если есть желание, намотать обмотку можно не снимая трансформатор, для удобства намотки можно сделать маленький челночёк по типу для торов:

Pokupatel · #14

gsmart
Да нет наверное поставлю отдельный транс. А вообще слушаю его сейчас, и раздумываю оставлять ли себе, от этого и будет решение принято о замене индикаторов установки задержки и подсветки.
Пока нашёл ненужного много в нем, типа шумодава тонкомпенсации, ну и еще ряд. после всех испытаний решу. есть блочок 12 вольт на подсветку и задержку вполне хватит. Не люблю щелчки при включении. потому надо ставить задержку. она есть готовая собранная.

FAI4 · #15

там питание +/- 24В.

Просто поставь светодиоды и ОБЯЗАТЕЛЬНО последовательно токоограничивающий резистор.

Ток светодиода в пределах 5-15 мА (но не более 20мА)
Поэтому резистор нужен 24В / 0,015А = 1,6кОм (пусть 1,5_2кОм)

На резисторе выделится тепло = (24 * 24) / 1600 = 0,36Вт
Поэтому резистор нужен не менее чем на 0,5Вт (можно и больше по мощности)

На плате шумоподавителя есть стабилизаторы на +/- 15В можно оттуда взять напряжение (тогда резистор токоограничивающий 1кОм) - но не удобно наверное по монтажу будет

Pokupatel · #16

Собрал в как есть пускай так поработает, не знаю еще нужен ли он мне или нет, вот приедет новое приобретение а там и решу что куда.

bluezmoon · #17

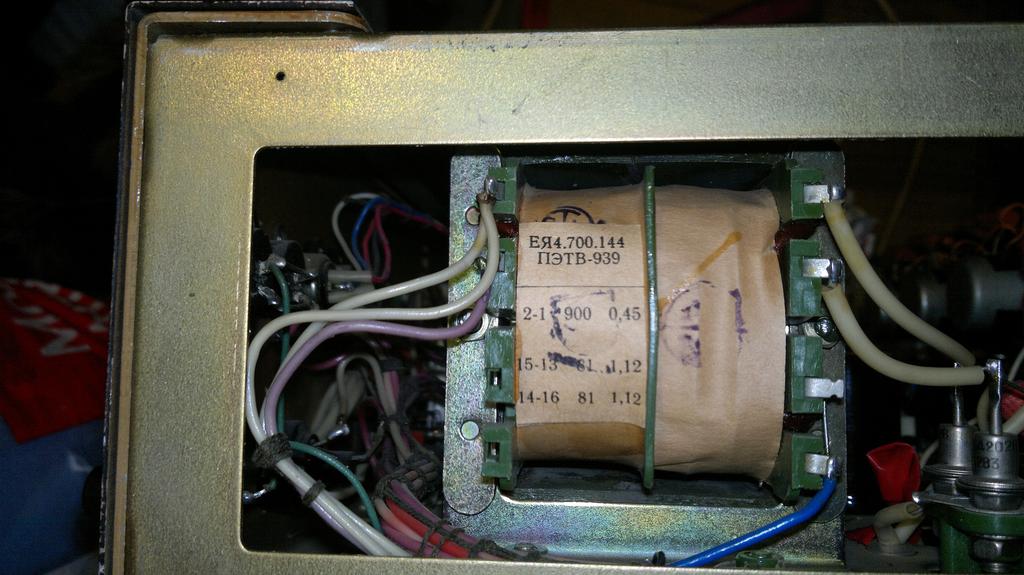

gsmart писал(а): ...Ну или намотайте на подсветку свою обмотку поверх вторички, где-то 4 витка на вольт получается, там места предостаточно:
...

Странно.У меня под этими же цифробуквами транс с другими обмоточными данными.Первичка та же,а вот выход и витков поболе,да и потолще.

У мне 83-его вроде.
Точно "рацуха" кака-нить прошла-сэкономили стране стратегической меди

Pokupatel · #18

Если надумаю оставить поставлю отдельное 12 вольт питание, разрежу переднюю панель поставлю индикаторы илете союзные желтые, и поставлю задержку на колонки. не буду не чего морочить есть готовый блок 12 вольт небольшой 1а. Думаю его вполне хватит. место есть куда все это поставить.
а пока работает на 25 ас 027 на прогоне, ну не чего так скажу. даже крутилки не надо выкручивать на всю катушку, высокие где то на 2 часа средние на 12 часов низы на 3 часа и довольно приятно звучит.

Блин как то я стал привыкать, а звук то радует. Наверное завтра начну апгрейд ему делать, шикарно звучит.

FAI4 · #19

подай на "готовый блок 12В" питание с 24В через резистор (если нужна стабильность - добавь стабилитрон)

Что там за блок?

может он и от 24В работать будет?

Pokupatel · #20

FAI4 писал(а):подай на "готовый блок 12В" питание с 24В через резистор (если нужна стабильность - добавь стабилитрон)

Что там за блок?

может он и от 24В работать будет?

нет он 220 - 12 1а.

http://ru.aliexpress.com/item/2pcs-2-0- ... 9559&tpp=0
для этого в самый раз и для светодиодной ленты за глаза будет. он обычный типа как от денди, от зарядки телефона стационарного панасоник, небольшой компактный, из корпуса достану на трансформаторе есть крепеж там на платке тоже есть. сделаю отверстия в корпусе и поставлю. нну а подчеплятся место есть ))) уберу неонку на сеть поставлю туда зелененький или синенький диодик.
Ладно как все сделаю так выложу фотки, но я медлительный, делаю все не спеша.

gsmart · #21

Pokupatel писал(а):уберу неонку на сеть поставлю туда зелененький или синенький диодик.

Если у вас на усилке стоит неонка, значит подсветки индикаторов там не было.
Я подумал что усилок у вас изначально с большими индикаторами:
http://rem-tv.net/sites/default/files/i ... 197998.jpg

http://myphone.info/photo/s/106524669_1.jpg
там изначально есть их подсветка и нет индикатора сети (неонки)

FAI4 · #22

Pokupatel писал(а):нет он 220 - 12 1а.

http://ru.aliexpress.com/item/2pcs-2-0- ... 9559&tpp=0

- там нигде нет 1А (это было бы странно 12Вт мощности направлять неизвестно куда)
Питание указано от 12 до 15В
и 10А - коммутируемый ток реле.

Можно запитать от стабилизатора 15В или отдельный соорудить аналогичный (стабилитрон + транзистор + резистор)

Pokupatel · #23

FAI4
А зачем что то куда то отправлять? Ну может я вас не правильно понимаю конечно. Берем блок питания 220-12 вольт. С кнопки усилителя подаем на него 220в и на выходе получаем 12в. С трансформатора этого блока 12в переменки подаем на плату задержки и на плату выпрямителя, после выпрямителя цепляем кусочек светодиодной ленты нужной длинны для подсветки индикаторов.
Что еще куда нужно посылать? на плате задержки стоит свой выпрямитель и стабилизатор. при чем здесь ток реле не понимаю. через реле идет подключение колонок.
Может я как то объясняю не правильно или просто вас не понял. Картинка от руки по быстрому. без подробностей и деталек. можно конечно с платы задержки взять после выпрямителя на светодиоды, нету желания заморачиваться. И отдельное питание не будет иметь не какого отношения к усилителю. И не как не будет ему мешать .

gsmart · #24

Pokupatel, Сдесь только задержка включения:

Защиты от постоянки на выходе нет или присутствует?

Pokupatel · #25

gsmart
Конкретно вам ответить не смогу на этот вопрос, Но вот тут написано так http://ru.aliexpress.com/item/2X-Dual-c ... 42aa&tpp=0

Двухканальный усилитель динамик постоянного тока по защите двойной реле w / загрузки задержки
Так что как вроде есть. Я когда приехало не вдавался быстро спаял, схемы не предоставляется все детальки подписаны в пакетах и на плате. Ток вот чет не могу найти магазин где брал. давно это было правда но цена была 202 рубля хорошо это помню. Так что ссылки дал это для обозрения, если гдето там поискать то можно найти и дешевле.

FAI4 · #26

Pokupatel писал(а):А зачем что то куда то отправлять? Ну может я вас не правильно понимаю конечно. Берем блок питания 220-12 вольт. С кнопки усилителя подаем на него 220в и на выходе получаем 12в.

Т.е. поставить дополнительный блок питания проще, чем добавить в схему транзистор и стабилитрон???

Питание этих дополнительных схем НИКАК не повлияет на работу УМ, поскольку там довольно мощный БП

sacha-7 · #27

Pokupatel
И вообщем нинада глумиться над старичком-одиссем

Вкрячивать туда импульсные питалки,чужие индикаторы и всякую иную хрень

Лучше петь не станет,да и кнопка включения АС там есть

Хотя конечно ваше дело колхозить или как...

Tofiq62 · #28

Целый сыр бор из за одной подсветки.А надо ли делать подсветку вообще.

Pokupatel · #29

FAI4
В подписи все написано у меня, накидаете схему сделаю по ней, схема должна иметь название всех нужных элементов. Буду при много благодарен.
sacha-7
БП не импульсный, там все просто трансформатор и выпрямитель 4 диода, остальное в базе стояло телефона. Индикаторы сейчас стоят очень мелкие близко с +2,5 я их даже не вижу,а издали их и зрячий не увидит, кнопка дело хорошее, но блин нажимание кучи кнопок, зачем? задержка все решает.
Tofiq62
Надо индикаторы для того что б радовали глаза, а то как то что они там вроде есть но их не видно и выходит что вроде как и нету их же не видно .
Сыр бора нет. Хочется чуть сделать покрасивее.
Сегодня приобрел не удержался еще один. Фото ниже будет.
Когда был подростком родитель строили дом и не моги многое купить, сам за лето заработал на вегу 10у120 с колонками 25ас109 и на 2 ноты 203 и родители подарили сонату 213, и это было счастье. А сейчас я сам работаю и могу позволить купить себе что хочу. Ну не совсем все))) вот акаянного 747 хочется но я столько не зарабатываю ))

FAI4 · #30

Pokupatel писал(а):FAI4
В подписи все написано у меня, накидаете схему сделаю по ней, схема должна иметь название всех нужных элементов. Буду при много благодарен.

- посмотрите как подключен светодиод индикации питания в Одиссей-010.
Он вообще запитан от 50В через один резистор 4,7кОм с диодного моста напрямую.
Здесь (Одиссей-002) 24В - соответственно 2,1 кОм хватит (можно в пределах 1,5 - 5 кОм)

По поводу стабилизатора - схема у вас есть (внутри Одиссей-002)
В модуле У3 (Шумоподавитель) элементы:
- V11
- V12
- R43
образуют стабилизатор напряжения на 14,4В

Можно сделать еще один такой же либо взять уже готовое напряжение для своего модуля защиты АС с эмиттера V11.

sacha-7 · #31

Pokupatel писал(а): Индикаторы сейчас стоят очень мелкие близко с +2,5 я их даже не вижу,а издали их и зрячий не увидит
Надо индикаторы для того что б радовали глаза, а то как то что они там вроде есть но их не видно и выходит что вроде как и нету их же не видно .
Сыр бора нет. Хочется чуть сделать покрасивее.

Ну и что получится в итоге? Одиссей-лупоглазик

Тогда уж лучше самодельный блок индикации хоть на светодиодиках во всю ширь(430мм),хоть стрелочные на щитовых вольтметрах

Pokupatel · #32

Здравствуйте
Продолжаем ремонт. И может немного и модернизацию.
Но по порядку, поставил на прогонку и вылезло что в каналах срач, Был проверен отдельно ум в нем все окей, и пошел в входной усилитель был найден кт315б и заменен. И получается теперь следующие, магнитофонные входы и радио 2 работают нормально, но вот радио 1 хрепит все и рыпит и хрустит и складывается ощущение переусиления, полез читать паспорт и обнаружил что радио один имеет имеет 25, -5,0 мВ, 47кОм. а остальные 250,0-50 мВ 220 кОм , и понял что радио 1 и должно скрипеть и хрустеть ))) , и как я правильно понимаю этот вход уходит на усилитель микрофона и фоноккоректора,
Вот тут и возникает вопрос, микрофонные входа и такой вход радио 1 , они по своей сути и е нужны мне, да и фонокорректор тоже, но все ж. Можно как то переделать схему тем самым сделать пусть еще 1 нормальный вход хотя б радио 1, также микрофонный бы переделать на нормальный, фонокорректор, уж наверное пусть остается.
И не совсем понял следующие, радио 2 вход работал хотя был сгоревший кт315б .остальные не работали.
Одним словом может кто помочь в переделке 2 входов . то есть микрофонный , и радио 1, то есть это даст 2 нормальных входа. Конечно можно поставить китайский селектор входов, убрав скажем ненужную ручку шумопадавления, или вместо бестолковой кнопки тонкомпенсация, где при её нажатии режутся высокие и средние и остаются только низкие. И поставит туда 4 входовый селектор
http://ru.aliexpress.com/item/Audio-Inp ... .54.xaS3pA
но это сильно бьет по карману, в то время как 2 входа просто бездействующими остаются. Может сопротивления какие поставить сразу на входе? но это же может ухудшить звук?

gsmart · #33

Pokupatel писал(а):полез читать паспорт и обнаружил что радио один имеет имеет 25, -5,0 мВ, 47кОм. а остальные 250,0-50 мВ 220 кОм , и понял что радио 1 и должно скрипеть и хрустеть )))

Давно замеченно, если ничто другое не помогает, прочтите, наконец, инструкцию.

Pokupatel писал(а):Можно как то переделать схему тем самым сделать пусть еще 1 нормальный вход хотя б радио 1, также микрофонный бы переделать на нормальный, фонокорректор, уж наверное пусть остается.

Можно, но зачем, что собрались туда подключать?

Pokupatel писал(а):И не совсем понял следующие, радио 2 вход работал хотя был сгоревший кт315б .остальные не работали.

А что не понятного, схема перед глазами, или схемы читать не умеете?
Транзистор который был неисправен это как я понял VT-9 на схеме:

Он является ключём стабилизатора напряжения (не удачное схемное решение, его можно было сразу заменить на какой-либо кт-815, кт-817 как во втором плече) запитанного от одного плеча двухполярного напряжения, и если он сгорел то не шло питание на один предварительный (микрофонный) усилитель этих входов, вот и не работали гнёзда Х1; Х2; Х3 по схеме.
Во втором плече стабилизатор собран на VT-3 (кт-814) и от него запитан второй предварительный усилитель на полевиках, гнёзда Х4; Х5; Х6; Х7.

Pokupatel писал(а):Одним словом может кто помочь в переделке 2 входов .

Привозите усилитель, помагу, тут недалеко

.

Pokupatel писал(а):то есть микрофонный , и радио 1, то есть это даст 2 нормальных входа.

Ну измините коммутацию на нужных вам кнопках, что-бы разьёмы подключались к другому предварительному усилителю, там делов перерезать несколько дорожек и поставить перемычки, тем более схема есть.

Pokupatel писал(а):то время как 2 входа просто бездействующими остаются. Может сопротивления какие поставить сразу на входе? но это же может ухудшить звук?

Зачем, если можно изменить коммутацию.

Pokupatel · #34

gsmart
Ну я не супер еще знаток и не все знаю и умею. Я учусь как первоклассник читать, да навыки есть но их недостаточно что б переделать, для чего на данный момент имеется 3 полноценных входа всего, и один не понятно как работающий маг 1-2, они включаются одной кнопкой. Для чего все. ну гениальность же проста, микрофон не используются вообще, но пойдем по порядку, подключаем, тюнер, сд, кассет маг, ктушк маг, мд дек, дат дек, двд. Сколько нужно входов? и сколько имеем?
Потому и попросил помощи, что б указали наглядно вот тут отрежь вот суда поставь перемычку, умел бы сам не просил помощи. Я понимаю многие думают пустяковое дело, но не для всех оно пустяковое, + есть страх испортить нарушить.
Да я научился ремонтировать, и продолжаю учится. Многих вещей еще не понимаю.

K_Oleg · #35

Pokupatel писал(а):Ну я не супер еще знаток и не все знаю и умею.

Если вы заметили, то у этого усилителя на задней стенке по два входа для одного типа источника - звукосниматель 1 и звукосниматель 2, приемник 1 и приемник 2. И т.д. Отличие этих входов состоит в том, что были источники с высокоомным выходом. Например звукосниматель с пьезоголовкой. Или ламповый радиоприемеик. Ну или ламповый магнитофон. Вероятно по этой причине входы разделены на 2 условные группы.

Pokupatel · #36

Полернул кнопочки, замочил родные ручки в кока-колу дальше тоже отполирую, а пока с черненькими поставлен на прогонку. Так же получил новые ноги так как старых и не хватало были обломлены. Ну кнопочку одну изготовил из подручных материалов, чуть отличается конечно, но родной найти так и не удалось.

Pokupatel · #37

K_Oleg писал(а):
Pokupatel писал(а):Ну я не супер еще знаток и не все знаю и умею.
Если вы заметили, то у этого усилителя на задней стенке по два входа для одного типа источника - звукосниматель 1 и звукосниматель 2, приемник 1 и приемник 2. И т.д. Отличие этих входов состоит в том, что были источники с высокоомным выходом. Например звукосниматель с пьезоголовкой. Или ламповый радиоприемеик. Ну или ламповый магнитофон. Вероятно по этой причине входы разделены на 2 условные группы.

Олег зачем это замечать? Это было когда то, и сейчас это не для всех актуально, пока переделке не подвергаю, еще все ж не решил останется он или нет, пока вылизываю как говорится его, а если останется дома, то появятся у него входа аля тюльпаны, на колонки закрутки селектор на еще 8 входов, будет посажен на радио 2, индикаторы будут поменяны поставлена задержка.
А пока прогон. И нужно принять решение окончательное, так как цена его с переделками возрастет на пару тыщь рублев.
В итоге одиссей получил свои родные ручки приведенные в порядок.

gsmart · #38

Pokupatel писал(а):Потому и попросил помощи, что б указали наглядно вот тут отрежь вот суда поставь перемычку, умел бы сам не просил помощи.

А что не понятного, "отрезать" от коммутации вход одного предварительного усилителя и подключить вход другова.
Смотриш схему и водиш пальцем, какой разьём куда подключается, кнопки П-2к это чисто механические контакты.
Если будет время, помечу на схеме.

Pokupatel писал(а):Да я научился ремонтировать, и продолжаю учится. Многих вещей еще не понимаю.

Так нужно литературу какую почитать что-бы понять как работают схемы, что-бы уметь вычислить неисправный элемент по его режимам по постоянному и переменному токам, а не тупо менять всё в подрят, к примеру вот, всё просто и доходчиво:

http://publ.lib.ru/ARCHIVES/S/SVOREN%27 ... _R.A..html

Pokupatel писал(а):Ну кнопочку одну изготовил из подручных материалов, чуть отличается конечно, но родной найти так и не удалось.

На моём вообще цело было всего две клавиши кнопок и три ручки, пришлось шаманить, я выше ссылку давал.

K_Oleg писал(а):Отличие этих входов состоит в том, что были источники с высокоомным выходом. Например звукосниматель с пьезоголовкой. Или ламповый радиоприемеик. Ну или ламповый магнитофон. Вероятно по этой причине входы разделены на 2 условные группы.

Во времена существования СССР всё считалось по ГОСТам под определённые уровни, и прозводители аудиотехники всего СССР чётко этого придерживались:
Микрофон - 3 мв.
Звкоснисматель - 3мв (магнитный) и 250мв (пьезо)
Радиоприёмник; Тюнер; Электрогитара - 50мв
Магнитофон; Универсальный (линейный) вход - 250 мв.
Линейный выход - 250 мв.
Уход от гостов стал проявлятся с потоком буржуинской аппаратуры, и особенно "китайских эксклюзивов"

Pokupatel · #39

gsmart
Я тут примерно прикинул, вот картинка, но меня берут сомнения все ж, зеленый это вход на нужный усилитель красное это отрезать. Потому буду ждать подсказки, так будет вернее что не чего не испорчу. Все подряд не меняю, у меня есть универсальная штучка она помогает поискать звук, это наушники с щупами, есть китайский мультиметр, он тоже мне помогает, хочу осоцилограф и научится им пользоваться но пока не по карману, да и пищат они высокой частотой а это меня раздражает. Чаще все же аппараты приходится просто профилактить, тупое перепаивание конденсаторов, но постепенно усложняю задачу. покупаю и неисправные разбираюсь. Литературу читаю вечерком, но когда живые люди объясняют детально и на пальцах оно для меня как то понятно.
Спасибо буду ждать где что отрезать, может в итоге он и останется, а онкио мой дочке оставлю. ))) я много покупаю и потом продаю, цель этого не нажива, а хобби убить свободное время, ну и послушать новый звук,

Pokupatel · #40

Поставил на прогон и полезло странное, кт503д в правом канале сильно греется и начинает канал хрипеть, ну естественно полез замерить, замер показал на эмиттере 24.4в, на базе 24в, на коллекторе 0,6в, и в момент замера корпус усилителя эммитер чуть в колонке был хлопок еле слышный, транзистор перестал греться и пропало хрипение. вот жду когда повторится, до замера это происходило так нагрелся захрипел, выключаю остыл 10 минут нормально и начинает хрипеть, после замера уже час поет и не греется, прям какая то загадка, второй канал работает нормально. Про сам транзюк я его менял на новый. но все тоже самое стало. Транзюк новый в металлическом корпусе.
2000мкф по питанию не менял, остальные электролиты все поменяны.

K_Oleg · #41

Pokupatel писал(а): кт503д в правом канале сильно греется

По схеме какой это транзистор? Который V4?

K_Oleg · #42

Если речь идет про V4, то на базе относительно нулевого провода (или корпуса) должно быть минус 23,5. На эмиттере должно быть минус питания (-24В), на коллекторе должно быть минус 0,8В. Если на коллекторе у вас минус 0,6 В, то прошу указать какое напряжение на базе V9 (КТ815) или на коллекторе V3 (КТ315В). Должно быть +0,8В. Ну или раз у вас на эмиттере V3 минус 0,6, то на коллекторе V3 должно быть +0,6. Изменяться эти два напряжения должны при повороте движка подстроечника R15 от ноля до какого-то предела (около 1 - 1,3 Вольта в плюс и минус на коллекторе и эмиттере V3 соответственно). Этим потенциометром задается ток покоя выходного каскада. В принципе согласно вашим измерениям на транзисторе V4 он практически в режиме. И еще вопрос - хрипит на слабой громкости или при увеличении громкости тоже хрипит?

gsmart · #43

Pokupatel писал(а):Там где стоит кт805ам вместо 503 есть хрипы, ну они еще не понятны

Так понял, заменили транзистор согластно схеме?:

Pokupatel писал(а):Поставил на прогон и полезло странное, кт503д в правом канале сильно греется и начинает канал хрипеть

Pokupatel писал(а):Про сам транзюк я его менял на новый. но все тоже самое стало. Транзюк новый в металлическом корпусе.

Простите, а где вы нашли кт-503 в металле?, фото в студию, по моим данным их в металле не бывает, я лично первый раз слышу о таком.

Pokupatel писал(а):2000мкф по питанию не менял

В принципе их и не нужно менять, они крайне редко выходят из строя, если всё-же надумаете, то берите буржуйские на напряжение не ниже 63 вольта, на советских электролитах указывалось номинальное напряжение, у китайцев сейчас указывается максимальное.

Pokupatel · #44

Все еще интереснее, вообще канал замолчал только гул стоит, ну теперь то точно все вылезло наружу, я немного расстроился и отложил его в сторонку блин пока, надо чуть успокоится, дело в том что там до меня паял чудо паяльщик и дорог не было вообще, я их пробросил проводками, подумал блин может чего там плохо сделал, полез перепросмотреть еще раз, чутка еще подпаял, и блин он замолчал. ну не чего не делал не чего не замыкал. усилитель был отключен от розетки, на всех концах транзюка появилось 21в. убираю его совсем, эмиттере 24.в, на базе 24в, на коллекторе 0,6в там везде эти напряжения, поставил вместо него кт805ам как это сделано до меня в левом канале, не чего не изменилось так кругом и есть 21в . Буду разбираться дальше конечно но чуть позже. 805 поставил правильно проверился на 100 раз даже по картинкам. гул стоит и все. Буду теперь проверять другие транзисторы, видимо то что было неисправно все ж вылезло совсем на улицу. + моя невнимательность он по схеме 503 , и неудобно к нему подлазить разглядеть, выпаял и бросил в коробку, думаю грелся значит кердык и взял уже тогда 805, а в итоге там впаян был уже достав его разглядел 2т603а, но на плате когда стоял его плохо видно было 03 то увидел вот и подумал что 503, искал купить тоже в метале не нашёл, Но тут чисто что на плате рассмотреть не как было толком, пока не выпаял не увидел.
Чуть позже отпишусь, проверю все транзюки теперь, печаль конечно, но так глядишь и научусь все ж понимать все это,
Да эт v-4. только правый он когда, смотришь сзади на него он левый, попутал тут я в описании. , а так то он блин правый.
Ладно буду проверять оставшиеся транзисторы. Может это даст результат,

Tofiq62 · #45

Знакомая история с ремонтом Одиссея002.Я тоже долго мучился с выходным каскадом.Потом плюнул на это дело и заменил унч на унч от Кантаты 205.

Pokupatel · #46

Tofiq62 писал(а):Знакомая история с ремонтом Одиссея002.Я тоже долго мучился с выходным каскадом.Потом плюнул на это дело и заменил унч на унч от Кантаты 205.

Да я купил его сломанным по одной причине научится понять все, разобраться, так то можно туда и китайский готовый поставить, типа квад405, но это все просто очень, сегодня приехала еще радиотехника у101, но она рабочая и брал её под некоторые передели, ну и надо там профилактику сделать поменять сухостой, в нем не работает индикатор совсем, вот потому его и взял вот в него точно стрелочки поставлю. Ну люблю я стрелочки. Но а с одиссеем буду биться до последнего пока не запоет как надо. Заказал все транзюки на канал, ну мне еще там кое что надо ну и их добавил всех по паре как говорится с запасом, лишними не будут, да и цель научится,
Катушечники первоклашки делал как то сталкивался с ум 310 был один навернут и канал хрипел, я его 3 дня искал, но нашел, можно проще как говорилось выше поступить. тупо поменять все транзисторы, ну это не цель, цель научится находить неисправность и устранять её.
Спасибо всем кто помогает мне. Раньше просто брал под профилактику, потом стал брать сломанные, но такой гемор еще меня не преследовал, во первых он перекопан, во вторых дороги посожены, уже ремонтировали)))
Ну нечего есть цель и будем её достигать. Друг уже звонил говорит давай сделаю да и все как нибудь вечерком, жили б рядом я б рядом сел и замучил вопросами, а так он далеко живет, ну понимаете не буду ж я у него ночевать)))
вот этот типа квад405 http://ru.aliexpress.com/item/QUAD405-1 ... 03b06c5673

Pokupatel · #47

Вопрос по кумиру, по порядку, фонокорректор, там на входе стоят кс515а в металле на них приходит 32 вольта, за 14,5. Но греются как печки, это нормально? Вроде как на него до 50 вольт это нормально, а тут 32 и греется через 10 минут нельзя прикоснуться пальцами. Или все им кердык и под замену?
Дальше будет интереснее. Но сперва все подробно промерю и запишу. Что б написать все сюда где что в каких точках. Может тогда поможете с предом разобраться, один канал тихонько поет )))
Так что пока нужно соображение насчет кс515а менять или нет?

Pokupatel · #48

Pokupatel писал(а):Вопрос по кумиру, по порядку, фонокорректор, там на входе стоят кс515а в металле на них приходит 32 вольта, за 14,5. Но греются как печки, это нормально? Вроде как на него до 50 вольт это нормально, а тут 32 и греется через 10 минут нельзя прикоснуться пальцами. Или все им кердык и под замену?
Дальше будет интереснее. Но сперва все подробно промерю и запишу. Что б написать все сюда где что в каких точках. Может тогда поможете с предом разобраться, один канал тихонько поет )))
Так что пока нужно соображение насчет кс515а менять или нет?

по одиссею заказал транзисторы кое какие как в схеме, дабы заменить то чего нет в схеме. и правый не бьет с левым по деталюхам. Отложил его пока в сторону и так как нашел новый регуль громкости на кумир взялся за него пока детали в пути, а то будите говорит одно не сделал взялся за другое)))

Pokupatel · #49

Уп кумира победил, но один ум поет почему то тише второго, то есть левый поет тише с УП выходит ровно, завтра будем разбираться с УМ почему он поет тише.

транзюк · #50

Delete
поздно написал -уже проблема решилась.
