Нужен логарифмический показометр для УМ, как обычно, для красоты. К157ДА1 что-то не могу у себя найти, хотя точно были, ну да ладно, зато полно всяких разных ОУ.

Кто-нибудь собирал это:



R5 1 МОм. Что-то в мультисиме не хочет работать.

[Самый !]

Вряд ли тут найдуться "самодельщики".
ДА1 в Питере найти не поблема. Или собрать схему из промышленного аппарата.

[FAI4]

Ничего "городить" не нужно, чтобы получить логарифмическое отклонение стрелки на индикаторе.

Достаточно включить ПАРАЛЛЕЛЬНО индикатору несколько диодов (подобрать количество)

Степень линейности/логарифмичности регулировать путем включения последовательной с диодами резистора.
(Увеличивая номинал этого резистора от Нуля до Бесконечности будем переходить от идеально Логарифмической шкалы к идеально Линейной)

Единственное - нужен запас тока у источника сигнала.
(т.к. индикатор шунтируется цепочкой диодов)
Но если это касается например выхода УМ - вообще никаких проблем...

[VASILI]

Но если это касается например выхода УМ - вообще никаких проблем...

В этом и проблемы...диоды паралельно акустике...подумайте, что при этом будет?

[FAI4]

Но если это касается например выхода УМ - вообще никаких проблем...

В этом и проблемы...диоды паралельно акустике...подумайте, что при этом будет?

Никто не прелагал подключать диоды параллельно непосредственно самому сигналу.

Ток полного отклонения стрелочного индикатора 100-250 мкА.
Внутреннее сопротивление 1-3 кОм.

Поэтому сам индикатор (с цепочкой диодов подключается) через высокоомный резистор (10-50 кОм), на котором и будет падать ненужный сигнал.
При таком входном сопротивлении никакого влияния на сигнал на ЛВ выходе не будет.

Для большей развязки от линейного выхода достаточно поставить обычного эмиттерного повторителя.

Соответственно ток в 1-5мА не окажет никакого сигнала на более мощный сигнал на выходе УМ...

[Pentium02]

Таки работает в симуляторе, норм.



С диодами параллельно индикатору получается так себе, давно ещё пробовал, с К157ДА1 выходило намного лучше.

[Pentium02]

ДА1 в Питере найти не поблема.

Да что-то они пропали из популярных магазинов, типа микроники, чипа и дипа, радиодеталей на пионерке.

[Sergey007]

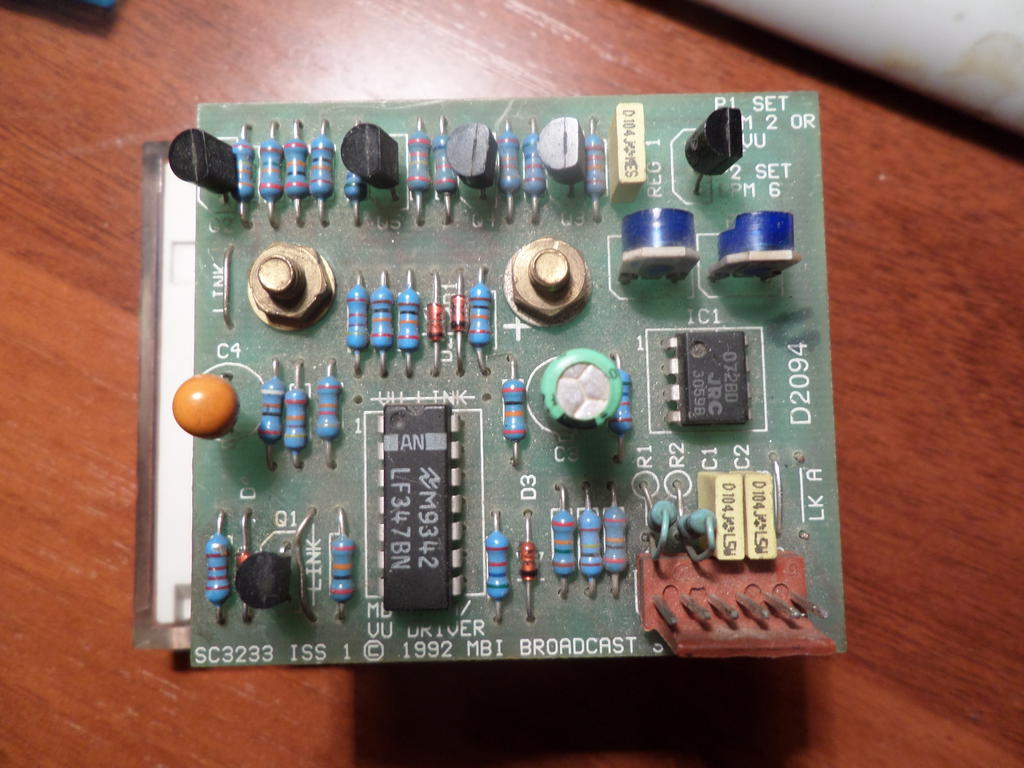

Есть вот каих 2 от пульта Soundcraft-10 series
Если есть интерес то в личку

[Pentium02]

Сами индикаторы у меня есть Схемку, пожалуй, соберу ту, что показал, посмотрим.

[Pentium02]

[Витёк]

Как думаете, стоит ли ставить в усилитель М476.

[Pentium02]

Если их внешний вид нравится, почему нет?

[Pentium02]

Собрал, работает прекрасно.
