Всем привет. Досталась магнитола в ужасном состоянии, потихоньку восстанавливаю.
Аппарат отмыт, покрашен, заменены конденсаторы, смазан и перебран лпм, перестроен на FM, воткнут другой стерео декодер.
Но осталась одна недоделка, не работает поиск фонограмм по паузам, непонятки с лпм.

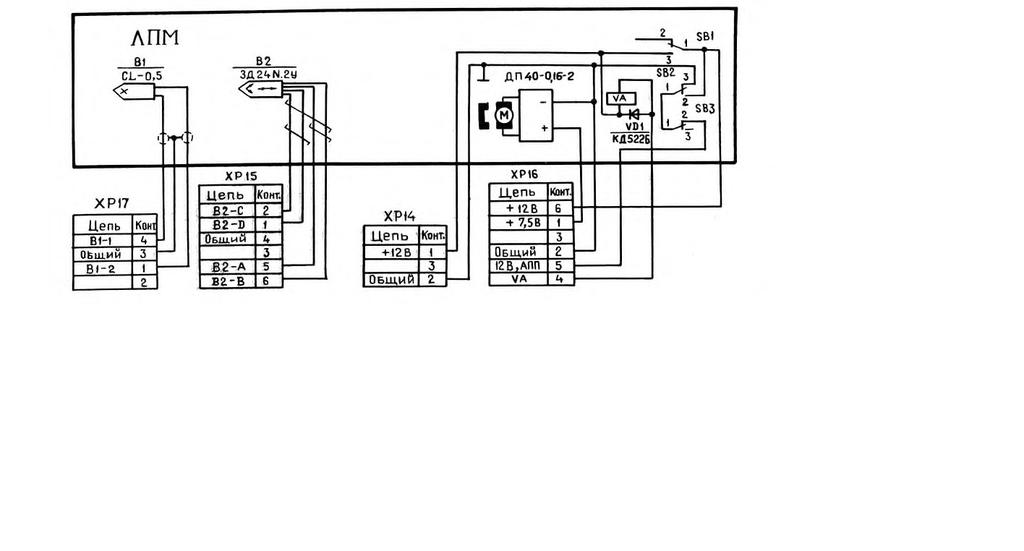

Согласно схемы, должно стоять три микропереключателя, на моём стоят два, SB1 и SB2, где должен стоять SB3 - не могу понять. Есть одно местечко, площадка с двумя отверстиями, но того, что должно переключать этот SB3, рядом, ничего похожего нет.

Было две модификации 102й.Вторая без поиска.Посмотрю дома какая у меня.

Славентий

Спасибо.
Пора доделывать аппарат, два года с ним занимаюсь, периодически, осталось начать и кончить.
Хорош зараза, вот только корпусок бы сделали покрепче.
Достался в плачевном состоянии






Пришлось красить.

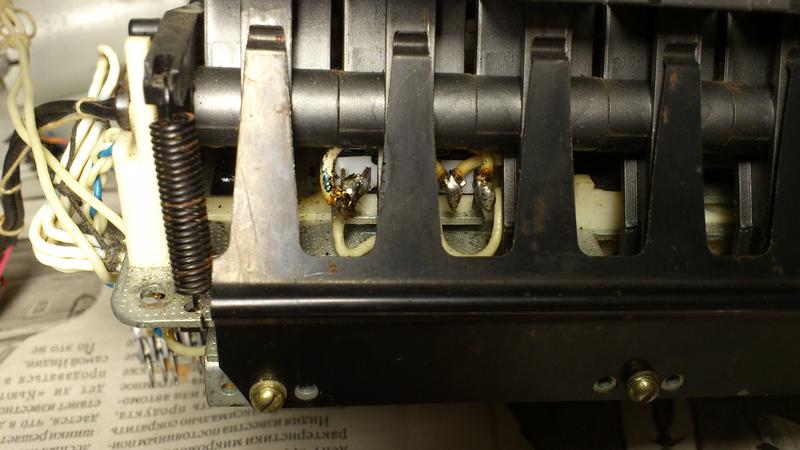

Вот нашёл в сети картинку, вроде вон там третий переключатель, коричневый такой, но видно очень плохо.
Как раз там площадочка под него в моём ЛПМ. Провода все оторваны, вот теперь разбираюсь.

В своём нашел 2.Портянки не нашел пока.Найду - отсканю если нужно.Но бумага там еще та...Фото ЛПМ со всех ракурсов.На живость проверить нет возможности - ремням кирдык.В общем
с пару лет у меня эта консерва лежит - ждет пока очередь дойдёт..Солнца нет - пасмурно.Не взыщите за качество ежели чего.







Один переключатель - при перемотках.Второй при воспроизведении\записи.Не пойму чё фото в колонку - вроде раньше компактней размещалось..

Славентий

Вот! На первом фото, под маховиком кронштейн, с тремя отверстиями, предполагаю, что там микрик ставился.
Не, фото отличные, спасибо большое!
Схему наверное не нужно, разобрался, можно всё и на двух реализовать, да оно так и было наверное с авто поиском. Просто какие то хроники оторвали всё, что возможно, подумал, что и микрик оттяпали.

Чёрт слепой я!
Вот когда упёрся и продвижений нет, отложи, покури. Достал сегодня опять свою Медеу и посмотрел внимательно, никакого третьего микрика быть не должно. Вон на фото микрик, с двумя контактами. Мне честно говоря таких не попадалось.

Уважаемые форумчане!
Подскажите пожалуйста, вылетел электромагнит ЛМП, показывает сопротивление 15 ом, возможен кз, есть у кого сведения о марке магнита или сколько сопротивление у рабочего должно быть?

В этом аппарте нет режима, когда он не постоянно под питанием?
Если нет, тогда:

Общее по электромагнитам в кассетной-переносной аппаратуре.
15 Ом - это до 1А бросок тока, для питания совсем не перегруз: магниты в кассетниках (т.б. переносных) "не держат нагрузку", а рассчитаны на "разовое" срабатывание от ёмкости (!) БП.
Обычно его срабатыванию мешает повыш. сопротивление цепи, и обычно это подгоревший микрик.
Сами ЭМ отказываю крайне редко, и КЗ виток тестером не выявить. Очень редко отказыв.- диод, стоящий парал. обмотке.
Как правило электромагниты у большинства кассетников различаются только конструктивом: ставил разные э.м. в разные аппараты переделыая только крепление. Отличия в пару-тройку Ом не в счёт.
Можно взять магнит от автостопа ЛПМ типа "Весна".
