Деревянные щеки - боковины к Олимпам - Электроникам

[Andy_Rus]

Уважаемые, а кто делал сам деревянные боковины к Олимпам - Электроникам. Особенно к 003. Тема примерная когда то была, но там фото утеряны. Да и сам процес интересует.

[Слепой Пью]

Да и сам процес интересует.

а в чем вопрос то? какой процесс?
либо доска массивная нужного размера, либо доска мдф/дсп шпонированная.

[Andy_Rus]

Слепой Пью
Вы сами делали, фото работы есть?

[Слепой Пью]

Andy_Rus
нет еще, но буду, скорее всего. когда дойдут руки до олимпа.
просто не понятна суть вопроса. если вопрос в процессе шпонирования - то у меня опыт невелик (собственными руками), колонки начал шпонировать осенью на даче - так полуфабрикаты и привез. шпонировал стандартным способом - пва+утюг (старый советский, с мет подошвой). собственно все. просто описать процесс - практически бесполезно без проб. собственно процесс - поверхность должна быть ровной и шлифованой, мажем пва тонким слоем, но без пропусков, сплошняком, аккуратно по всей поверхности, особенно края. я шпателем 150мм проходил для равномерности. подсушиваем до... загустения, до отлипа. далее кладем шпон и притираем (приглаживаем) горячим утюгом, добиваясь приклеивания по всей поверхности, без пропусков, особенно по краям. я в процессе постукивал пальцем - хорошо слышны неприклееные полости.
далее переворачивал шпоном вниз, на ровную поверхность (у меня - дсп ламинированная 25мм на столе) и аккуратно, малярным ножом обрезал шпон по кромке, лучше в крохотным припуском - его потом зашлифовать перпендикулярно шкуркой на бруске. чтобы минимизировать риск сколов - клеил на шпон с лицевой стороны малярный скотч на линию обреза. и вообще скотч по линии реза - даже просто листа шпона помогает уменьшить вероятность откалываний.
соответственно, шпон на лицевую сторону - клеить последним (чтобы меньше было видно торец шпона). т.е. для боковины - сначала плоскости, потом верх/низ, потом торец - как наиболее видимый в лица. если это передняя панель - то сначала торцы, потом плоскость.
все написанное - сугубо имхо, данная технология - описана многократно, но в разговорах с разными практиками - каждый делает по своему, причем, часто сильно разнятся способы. я, почему то решил делать так. пока поверхности, которые я шпонировал осенью - не вздулись, не растрескались. похоже, многое зависит от шпона, от клея, от везения (потом - от навыка). мне, видимо - повезло
пва - лучше хороший, типа тайтбонд, в крайнем случае (как у меня) - момент супер пва (кажется так назывался).
потом поверхности шлифуются и покрываются. я шлифовал виброшлифом, пока только в черновом варианте, и ничем не покрывал пока.предполагаю покрывать либо аквалаком либо воском.
фото - до колонок не доберусь, они заставлены.

[Andy_Rus]

Слепой Пью
А до какого Олимпа у Вас руки дойдут??? Если до 004 и т.д. То там все гладко и вопросов особо нет, а Олимп 003, Электроники 003-004... Кто сам делал тот поймет. Как красиво сделать в этих местах, Верхняя крышка внахлест и чуть вбок.

[Слепой Пью]

Если до 004

да, именно 004.
собственно, с этого и надо было начинать

Как красиво сделать в этих местах, Верхняя крышка внахлест и чуть вбок.

не у всех же были все элки/оли с их особенностями.
не скажу сразу, что бы я делал в данной ситуации. надо внимательно смотреть. вариантов - немного, кмк - либо дорабатывать детали мага для упрощения боковины (похоже чуть сужать верхнюю крышку) либо дорабатывать боковину (пазы фрезеровать/пропиливать, например и т.п.).
это на вскидку, по фото, плохо дающему предствление о проблеме - живьем смотреть и прикидывать.

[cretut]

[ANATOLIYDON]

Изюмительно а я до сих пор вокруг хожу не знаю что с углами делать да с аутентичностью.

[Слепой Пью]

cretut
а это специально, "для затравки" именно те места, про которые ТС интересовался спрятаны за катушками, в основном . и без комментариев.
судя по фото - как будто верхняя крышка укорочена до уровня фасада, не?
или это не ваше?

пардон, листая - пропустил фото без катушек! на вопрос - в силе.

[cretut]

cretut
а это специально, "для затравки" именно те места, про которые ТС интересовался спрятаны за катушками, в основном . и без комментариев.
судя по фото - как будто верхняя крышка укорочена до уровня фасада, не?
или это не ваше?

пардон, листая - пропустил фото без катушек! на вопрос - в силе.

Какой именно вопрос?
Нет, не специально. Ничего не спрятано. Верхняя крышка не укорочена до уровня фасада. Это моё.

[Слепой Пью]

Какой именно вопрос?

ну ТС в 5 сообщении темы дал фото - с проблеммными, по его мнению местами в верхних углах. судя по фото - там да, как то некрасиво (не в одной плоскости) весь бок и верхняя крышка выступает. хотя, у меня эл-ки, потому только по фото.

[cretut]

[Слепой Пью]

это, для ТС будет подспорьем! без шуток.
а между передней панелью и деревом вставка - штатная или...?
повторюсь - домысливаю по фото, не видя железки.
PS а боковины - сами по себе красивые, но, кмк, к черном мату металла - больше подошли бы матовые. это из чего-то слелано? судя по зеркалу на плоскости и отсутствию на торцах. и небольшим сколам при резе. или просто не видно?

[cretut]

это, для ТС будет подспорьем! без шуток.
а между передней панелью и деревом вставка - штатная или...?
повторюсь - домысливаю по фото, не видя железки.
PS а боковины - сами по себе красивые, но, кмк, к черном мату металла - больше подошли бы матовые. это из чего-то слелано? судя по зеркалу на плоскости и отсутствию на торцах. и небольшим сколам при резе. или просто не видно?

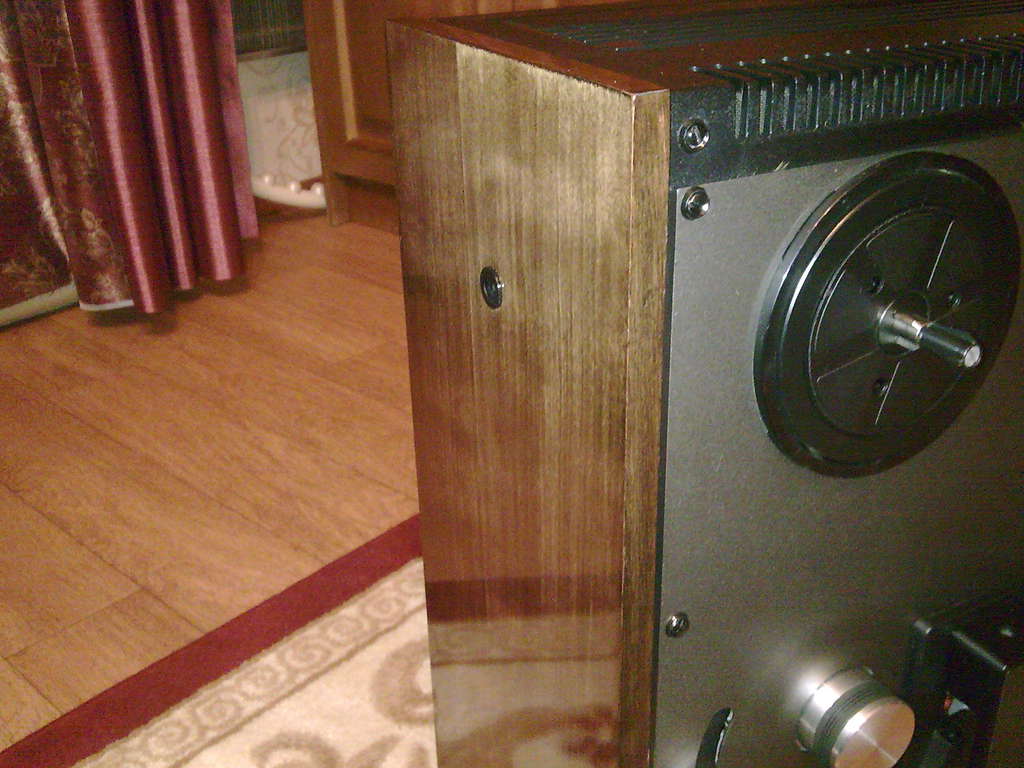

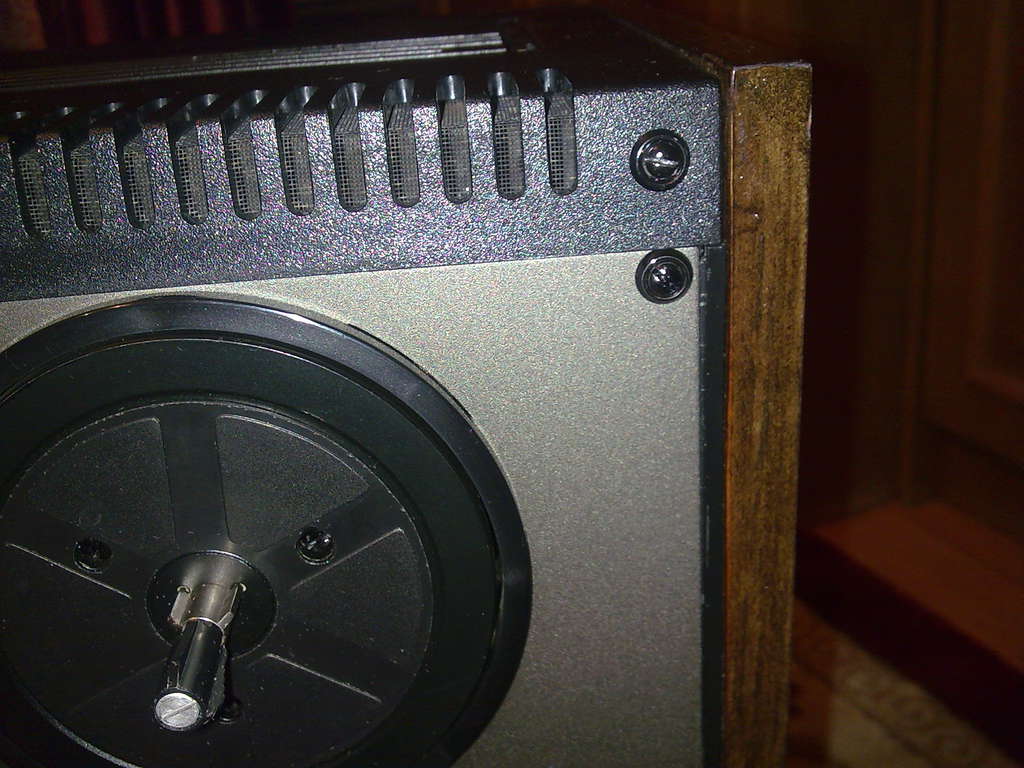

Между передней панелью и деревом вставка - штатная

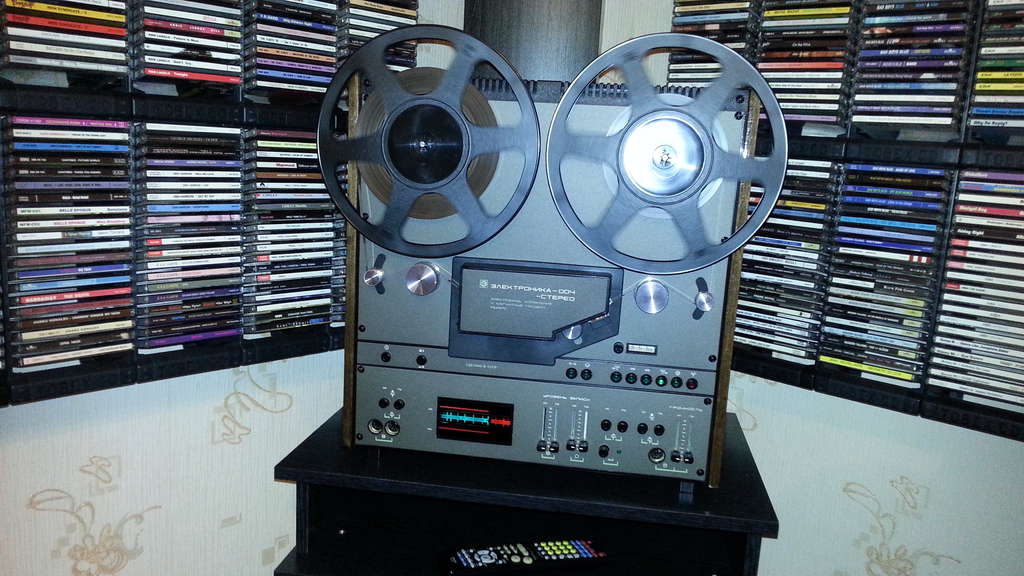

Боковые панели взяты с Союза 110С1, по размеру один в один и резать ничего не нужно. Повторюсь, с Союза 110С1, не с Союза 110!
По моему зеркало на торцах хорошо видно на последнем фото.

[Слепой Пью]

Между передней панелью и деревом вставка - штатная

тады не понимаю проблем. хорошо.
подозреваю, что живьем - лучше, чем на фото.

[bykowina]

Между передней панелью и деревом вставка - штатная
Боковые панели взяты с Союза 110С1, по размеру один в один и резать ничего не нужно. Повторюсь, с Союза 110С1, не с Союза 110!
По моему зеркало на торцах хорошо видно на последнем фото.

Вставка штатная. Это боковая панель, она вроде на Олимпе-003 фигурная, не знаю как на Электронике-004, или это уже что осталось от панели? Т.е. что то надо резать, или ее как то надо повернуть?

[Борис 63]

Сделано красиво!

Но.... как-то не привычно смотреть на Электронику с деревяшками!
Может в живую она выглядит лучше,чем на фото!

Вот к 005 олимпу дерево идет чудесно.

ИМХО.

[Andy_Rus]

cretut Реально красиво, респект!!! Но я что то туплю. Если на штатные боковины прикрутить деревянные, то там же щель с переднего торца получается... Как то не верится, что родные резать придется. Сознайтесь уж как делали.

[cretut]

cretut Реально красиво, респект!!! Но я что то туплю. Если на штатные боковины прикрутить деревянные, то там же щель с переднего торца получается... Как то не верится, что родные резать придется. Сознайтесь уж как делали.

Andy_Rus, на фото же видно, что штатных боковин нет. Имеется фрагмент от них, то-есть та часть которая прикручивается под лицевой панелью. Это только Вам решать, резать или нет!

[Andy_Rus]

Решено. Резать. С деревом красивее.

[bykowina]

Интересная тема, немного подниму.

cretut
А не подскажите форму или может чертеж есть, кронштейнов переходников. Или просто втулка удлиняющая?
Нет фото со снятыми панелями?

[Tofiq62]

Все таки в дереве магнитофон солидней смотрится.

[e2-e4]

Хочу поднять темку...
А сегодня кто нибудь занимается изготовлением деревянных боковых панелей?
Есть интерес!

[HyC]

Хочу поднять темку...
А сегодня кто нибудь занимается изготовлением деревянных боковых панелей?
Есть интерес!

У мебельщиков по чертежу мне кажется заказать две деревяхи гораздо проще и на круг дешевле. Хоть ламинированые хоть шпонированные под лаком.

[e2-e4]

Возможно, что и так, но где взять чертёж.
К тому же, кто специализируется на этой теме, лучше знает все подводные камни, если они там есть.
В любом случае рассмотрю все варианты.
