Маяк 120, на выходе запись моно.

[bykowina]

Засада какая то. На входе стерео, на выходе наушников стерео, на пленке моно. Где то в оконечном УЗ собака порылась. Поиском вроде не нашел. Может кто сталкивался? Есть 231, вроде как схемы одинаковые, а блоки одинаковые ? Ехать за ним правда надо, но до субботы время есть по колдовать с этим.

[sacha-7]

bykowina
А поточнее сформулировать? Не пишет один канал? Или пишут оба,но запись обеих каналов синхронна....Проще и быстрее всего стать головным телефоном с разделительным конденсатором прямо на головку и пройти по тракту записи сравнивая каналы....блоки в маяках одинаковы

[bykowina]

При записи в наушниках стерео а воспроизводишь запись она моно.

[tohasadist]

может, глупость скажу, глаза за день замылились, НО:провода к УГ не коротят?

[sacha-7]

При записи в наушниках стерео а воспроизводишь запись она моно.

Это как? Один канал? Или...

[old_hippie]

Засада какая то. На входе стерео, на выходе наушников стерео, на пленке моно. Где то в оконечном УЗ собака порылась. Поиском вроде не нашел. Может кто сталкивался? Есть 231, вроде как схемы одинаковые, а блоки одинаковые ? Ехать за ним правда надо, но до субботы время есть по колдовать с этим.

Я бы на коммутацию головки посмотрел, в режиме записи.
Общий каналов (на головке) друг с другом соединяется, а до общего схемы не доходит.

Тогда еще и по низам прописываться хуже должен.

Ну, как вариант...

[tohasadist]

что за ерунда с форумом, вчера писал про провода к УГ, сегодня сообщения нет

[VLAD86]

Есть 231, вроде как схемы одинаковые, а блоки одинаковые ?

Чуток отличается УЗ. Это перенос резисторов R24 и R25 с платы УЗ на плату коммутации под позицией R57 и R58 номиналом 36кОм вместо 24кОм.

[sacha-7]

может, глупость скажу, глаза за день замылились, НО:провода к УГ не коротят?

что за ерунда с форумом, вчера писал про провода к УГ, сегодня сообщения нет

Усё на месте и осталось!

[bykowina]

Век учись дураком помрешь.
Надо вечером посмотреть коммутацию УГ.

[tohasadist]

теперь на месте, с утра не было

[Радиорэйвер]

Может последствия "ремонта" ? Писал только один канал - кинули мычку. соединив два канала и получили моно. У меня в 231-ом было, что один канал писал нормально - а второй тихо и с искажениями. Дефектным оказался конденсатор где-то в УЗ, какой - хоть убейте, не вспомню. Было это в 97-ом году. Так что снимайте нижнюю крышку и осматривайте "материнку" на предмет лишних соединений. Ну или на вход ЛК один сигнал, на ПК - другой, а далее как sacha-7 сказал головными телефонами(высокоомными) ищите, где они вместе, а где по отдельности идут.

[bykowina]

Это понятно все. Генератор есть, подам на один канал, по другому пройдусь осциллографом.
Думал, может был у кого такой дефект.
Ладно, найду отпишусь, что было.

[bykowina]

может, глупость скажу, глаза за день замылились, НО:провода к УГ не коротят?

Не глупость, а так оно и есть.
Ленивая неисправность. Надо было половину аппарата разобрать, что бы добраться до головки. Так не хотелось в это верить.
Вчера наконец то добрался до аппарата, вытащил разъем с головки, прозвонил и все стало ясно. А я уже схему давай изучать, что там может быть при такой неисправности.
Аппарат уже кто то пытался "ремонтировать". На половина электролитов паяные, но битые.


Не все так просто оказалось с замкнутыми оплетками на проводах УГ. Разомкнуть то я их разомкнул, но такой фон попер в одном канале. Видимо мастер поступил просто, играет-играет, пишет-пишет, а там хоть трава не расти.

Копаю дальше.

[VLAD86]

фон попер в одном канале

Обрыв экрана, который от головки на плату. Причем экран подключается к корпусу только с одной стороны - в разьеме на плату.

[bykowina]

фон попер в одном канале

Обрыв экрана, который от головки на плату. Причем экран подключается к корпусу только с одной стороны - в разьеме на плату.

Нет, там экран на запись, центральная жила воспроизведение, так и на схеме нарисовано.

Аппарат уехал к владельцу. Очень жаль, понравился.

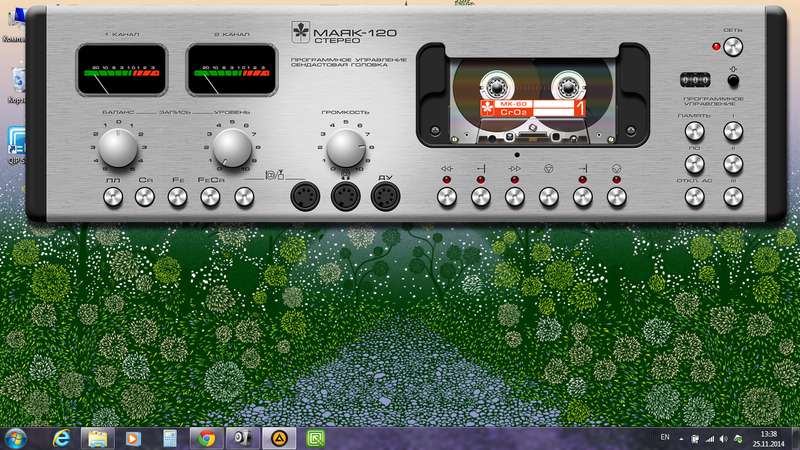

Слушаю пока вот такой.





Есть свой 231-вый, займусь теперь им или Д1-012, чем больше хочется заняться пока не знаю.

[VLAD86]

там экран на запись, центральная жила воспроизведение

Разве?? На головку идут поканально провода, скручены типа витой пары, в экране на каждый канал..

[bykowina]

Фрагменты схем которые есть в инете.
В первом случае в схеме ошибка.
Второй фрагмент с родной схемы Маяка.
Кто бы дал на время, я бы сделал хорошую копию, с этой очень неудобно читать.

[old_hippie]

Фрагменты схем которые есть в инете.
В первом случае в схеме ошибка.
Второй фрагмент с родной схемы Маяка.
Кто бы дал на время, я бы сделал хорошую копию, с этой очень неудобно читать.

Кошмар какой.

Бедные ремонтеры.

Небось, кто-то по этой схеме в Вашем случае и работал с аппаратом.

А использовать экран в качестве сигнального провода - явно кто-то рацуху на производстве срубил.
UPD: И схема косвенно это подтверждает. Некорректно отредактирована исходно правильная схема "два провода в одном экране на каждый канал с заземленными экранами".


Правильнее, как тут уже писали, двухпроводная скрутка в экране, для каждого канала своя.

[sacha-7]

bykowina
old_hippie
Всегда,все Маяки,точно скажу про 120,231,232,233 экран жгута от головки заземлялся только со стороны кросс-платы и никакие провода отдельно В схемах,даже и заводских полно ошибок!

[kevton]

bykowina
old_hippie
Всегда,все Маяки,точно скажу про 120,231,232,233 экран жгута от головки заземлялся только со стороны кросс-платы и никакие провода отдельно В схемах,даже и заводских полно ошибок!

..правильно...а по другому просто никак и не может...классика,однако!

[bykowina]

bykowina
old_hippie
Всегда,все Маяки,точно скажу про 120,231,232,233 экран жгута от головки заземлялся только со стороны кросс-платы и никакие провода отдельно В схемах,даже и заводских полно ошибок!

Посмотрю сегодня как в 231-м. А на этом 120 похоже со стороны платы разъемы ни кто не трогал, я вытаскивал контакты, они были обжаты. Сам разъем на плате с косяком, не было контакта с оплеткой. Сразу в 2-х местах ошибки, на схеме и в аппарате?
