Маяк 001, revox a77 - (УВ) вопрос к компетентным форумчанам

[dx7]

Уважаемые форумчане!
Есть проблема правильной настройки собранного УВ МАЯК 001 - РЕВОКС А77
Для комфортности схема:

Собственно вопросы:
1.Как правильно настроить этот УВ при отсутствии измерительной ленты ?
2.Что регулирует R21 (22k) ???
3.На R1 подается 2,1 мВ 400 Гц (при подключенной головке воспроизведения)?
4.На центральном контакте R13 (22к) должно быть 20 мВ (при 2,1 мВ 400 Гц на R1)?
5. Как сопрягать уровни с УЗ в сквозном канале и выставить индикаторы уровня ?

Делается все на базе Илеть 110.

Буду благодарен за компетентное и подробное разъяснение.

[fireproof]

3.На R1 подается 2,1 мВ 400 Гц (при подключенной головке воспроизведения)?

вообще-то- да! ... и в основном в таком режиме и будет паспортное напряжение на линейном выходе , НО...... ЭТО С РОДНОЙ паспортной головой и неизменённой схемотехнике

[dx7]

Схема собрана самостоятельно, головы тиковские. Понимаю, что уровень линейного зависит от номинала R21 (осознать что оно регулирует образования не хватает)

[fireproof]

.........тогда и этот пункт- мимо!
пО ПЕРВОМУ И ВТОРОМУ ПУНКТУ- ВЫСТАВЬТЕ НОВОЙ ГОЛОВОЙ ТО-ЖЕ САМОЕ ПО АМПЛИТУДЕ, КАК И В ВИДИМОМ УЧАСТКЕ РОДНОЙ СХЕМЫ
Могу помочь- только доЛго! В ЛС

[kevton]

...какая-то "галЯ-валЯ".
...без тест-ленты ни хрена не выведете ,как положено во ТУ....хоть усритесь!

[dx7]

мда... изменим условия. какой электрический параметр регулирует в схеме УВ

R21?

[IVS]

мда... изменим условия. какой электрический параметр регулирует в схеме УВ R21?

Единственное, что тут понятно сходу. Это цепь ОООС, охватывающая каскады V3-V5. Регулирует Ку этой части схемы, т.е. выходное напряжение всего УВ.
Для прочего нужна остальная часть схемы и измерительная лента…

[kevton]

...какая-то "галЯ-валЯ".
...без тест-ленты ни хрена не выведете ,как положено по ТУ....хоть усритесь!

[dx7]

IVS,
спасибо. интуитивно понимаю что это Ку по ос но в описании ревокса этот переменник назван баланс . Это и вызвало сомнения.

[JAS]

в описании ревокса этот переменник назван баланс

Вот схема Ревкса: там действительно это баланс. Ничего удивительного в этом и нет - так задумали регулировать баланс! Сдвоенный потенциометр в одном канале увеличивает Ку, в другом уменьшает...

Настроить тракт УВ можно только по ленте с прописанным стандартным уровнем! если вам стандарты не писаны, то настраивайте по своим канонам - как вам хочется! Это никому не возбраняется ведь, вам самому потом и слушать...
В первом приближении можно на слух по лентам с других магов что-то среднее накрутить и вперёд!!!

[fireproof]

Буду благодарен за компетентное и подробное разъяснение.

Начнём? Запись хоть -какая имеется у аппарата, или ещё нет?

[FAI4]

Уважаемые форумчане!
Есть проблема правильной настройки собранного УВ МАЯК 001 - РЕВОКС А77
Для комфортности схема:

Собственно вопросы:
1.Как правильно настроить этот УВ при отсутствии измерительной ленты ?
2.Что регулирует R21 (22k) ???
3.На R1 подается 2,1 мВ 400 Гц (при подключенной головке воспроизведения)?
4.На центральном контакте R13 (22к) должно быть 20 мВ (при 2,1 мВ 400 Гц на R1)?
5. Как сопрягать уровни с УЗ в сквозном канале и выставить индикаторы уровня ?
Делается все на базе Илеть 110.
Буду благодарен за компетентное и подробное разъяснение.

1 - никак
2 - уровень сигнала на линейном выходе
3 - напряжение не ПОДАЕТСЯ
Указан ПРИМЕРНЫЙ уровень (обычно +/- 10% - пишут в примечании) при номинальном режиме работы (400гЦ, 0дБ)

4 - это не так уж важно
Настройку необходимо производить по ТЕСТОВОЙ ленте.

5 -
а) сначала по тестовому сигналу с ЛЕНТЫ (400 Гц, 0дБ) при воспроизведении выставляем индикатор на 0дБ
б) при записи регулируют до достижения этого-же уровня

[dx7]

JAS, разве он там сдвоенный?
fireproof, запись есть собран уз ревокса.
FAl4, а там всеже 400 или 1000? В сервис мануале ревокса указано 1000' в маяке 400?

[fireproof]

если он пишущий- можно и настроить.... в ЛС

[FAI4]

FAl4, а там всеже 400 или 1000? В сервис мануале ревокса указано 1000' в маяке 400?

Настраивают по 400Гц, потому как эту частоту не затрагивает тон-коррекция.
(во всяком случае у нас так было по техпроцессу (Снежеть/Союз))


Необходимо 0дБ привязать к соответствующему уровню намагниченности ленты.

Если нет тест ленты - записать синусоиду 400Гц на другом аппарате (настройка которого вызывает доверие) по его индикатору.

А затем воспроизвести на своем:
1. - выставить соответствующий уровень сигнала на линейном выходе (регулировкой УВ)
2. - настроить уровень на блоке индикации на 0дБ

Если блок индикации не трогали (не сбивали настройку), тогда останется только регулировка УВ

[kevton]

JAS, разве он там сдвоенный?
fireproof, запись есть собран уз ревокса.
FAl4, а там всеже 400 или 1000? В сервис мануале ревокса указано 1000' в маяке 400?

..обычно 400 для 9-й скорости,а 1000 для 19-й.

[dx7]

Спасибо всем за содействие и помощь. УВ настроен

[kevton]

Спасибо всем за содействие и помощь. УВ настроен

..огласите,пожалста,процедуру вашей настройки..по-этапно!

[fireproof]

Спасибо всем за содействие и помощь. УВ настроен

это - радует.... теперь и с записью полегче будет в настройке...

[dx7]

Спасибо всем за содействие и помощь. УВ настроен

..огласите,пожалста,процедуру вашей настройки..по-этапно!

1.Записал на исправном магнитофоне на ленту 1000 Гц в 0Дб.
2.С этой лентой выставил в настраиваемом аппарате R13 в точке 1 напряжение - 20мВ.
3. С учетом того, что блок индикаторов не крученный, R21 установил 0Дб на индикаторах.
4. Проиграл заведомо правильную фонограмму и записанную ленту, оценил соотносимость показаний индикаторов на магнитофонах.
5. Проверил в соунд форже на предмет отсутствия отсечек сигнала.

П.С.: кто знает, опишите пожалуйста методику настройки CROSSTALK COMPENSATOR (см. выше схему ревокса (47к и 250к переменн.)?
Если я правильно понял ее смысл, то эта цепь уменьшает взаимопроникновение каналов. Или еще фазу корректирует? В чем физический принцип работы этой цепи?

[IVS]

кто знает, опишите пожалуйста методику настройки CROSSTALK COMPENSATOR (см. выше схему ревокса (47к и 250к переменн.)?
Если я правильно понял ее смысл, то эта цепь уменьшает взаимопроникновение каналов. Или еще фазу корректирует? В чем физический принцип работы этой цепи?

Принцип в противофазном сложении сигналов "проникающей помехи" и цепи компенсации. Настройка соотв. по минимуму этого самого "проникания".
Тов. Сухов этому посвятил один маленький абзац в описании своего УВ. (Радио, 1987/6,7). Вот там, в самом конце статьи в 7-ом номере…

[dx7]

Прочитал про компенсацию у Сухова и еще пару статей в инете. С физикой процесса теперь ясно. Жаль только, что на практике без осциллографа с входом синхронизации правильно настроить CC не получится....

[Eats]

Спасибо всем за содействие и помощь. УВ настроен
...
Прочитал про компенсацию у Сухова и еще пару статей в инете. С физикой процесса теперь ясно. Жаль только, что на практике без осциллографа с входом синхронизации правильно настроить CC не получится....

Первая фраза и последняя не вяжутся между собой. Человек, способный настроить УВ, без проблем может настроить и межканальную компенсацию. А человек, не способный настроить без осциллографа эту компенсацию, тем более не способен настроить и УВ.

[dx7]

Eats,
так подскажите как ее правильно настроить без осциллографа

[Eats]

Дык килогерц записать да на слух и покрутить. Причём можно прямо в сквозном канале, который у А77 хоть и не совсем сквозной, но тем не менее...

[dx7]

Если я правильно понял' то килогерц пишется только в одном канале' а к линейному выходу второго подключается вольтметр и смотрится минимум показаний?

[cooper1960]

...какая-то "галЯ-валЯ".
...без тест-ленты ни хрена не выведете ,как положено по ТУ....хоть усритесь!

"kevton" совершенно правильно!!!!!!!!!

[dx7]

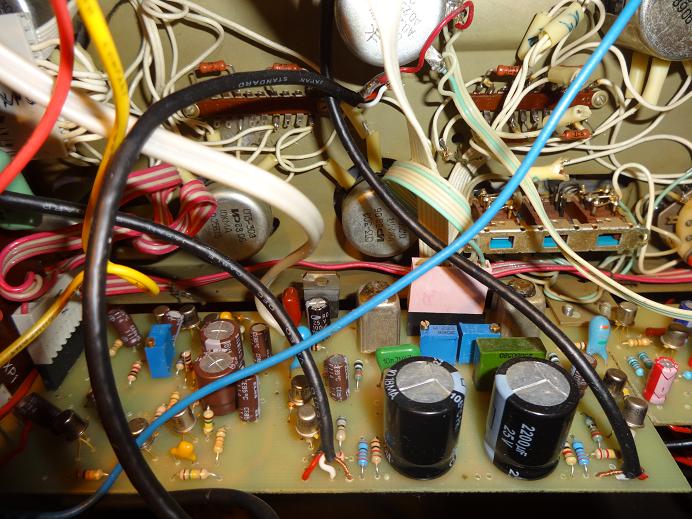

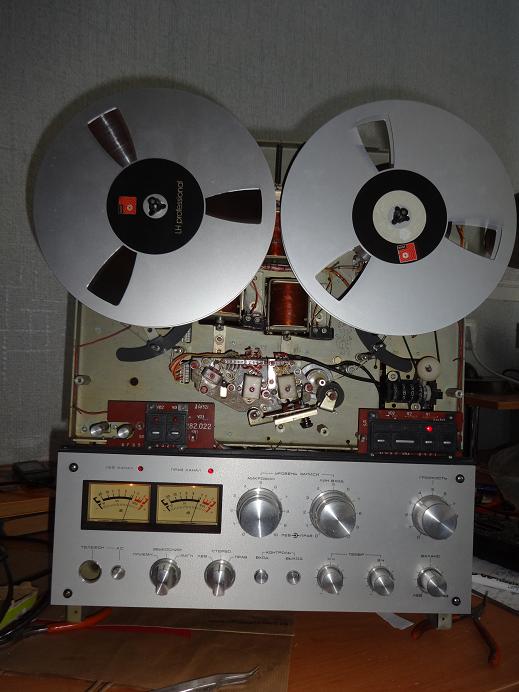

Собственно работа над аппаратом завершена. Звук получился мягкий, детальный. Запись после шлифовки ГЗ один к одному. Пришлось предметно побороться с ПАМ и фазовыми сдвигами. Если кому интересно - небольшой фотоотчет (собранные УЗ, УВ, аппарат в процессе настройки и итоговый снимок на его "рабочем месте")
