Ремонт:винтажный телевизор ~1966г. SONY TV 9-51UET

[ssmmiill]

Подарили такой телек., оказался довольно интересный.


Оказалось на него существует полный сервис-мануал, что очень обрадовало.
http://freeservicemanuals.info/en/servi ... /TV951UET/

Телевизор собран на 26 транзисторах(включая МВ и ДМВ блоки),14диодах + селеновый выпрямитель и трёх лампах.

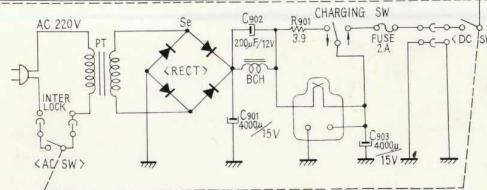

Начну с БП -он классический простейший,с функцией заряда акб, собранный на селеновом выпрямителе,кстати параметры которого ни в схеме ни в мануале не приводятся, 2конденсатора +дроссель.



Всё что можно в телевизоре -гетинакс,все транзисторы, лампы промаркированы маркой "sony".
На трёх лампах-кенотронах типа 1DK1 собран умножитель анодного напряжения.
Также определённую сложность представляет установление года выпуска аппарата, судя по конденсаторам и радиолампам год 1966.

[xsite]

А что в нем, собственно, не работает?

[Andrew79]

Интрига....

[ssmmiill]

А что в нем, собственно, не работает?

На сегодня что выяснилось(, фотки уже завтра покажу), кривой растр- сжат снизу, непонятно как принимает и есть ли синхронизация, эфирный шум есть, отсутствует родной динамик на 40 ом.

[Kusik68]

Интересная таки вещица.Монтаж как то кривоват.Вроде ипошки же делали.Хотя для своего времени может и нормально было.

[Tofiq62]

Кинескоп наверное живее всех живых.А какой смысл его вообще делать.

[A.T.]

Ламповый ТДКС собственной персоной

[Tofiq62]

А Т с чего Вы взяли что это ламповый тдкс.В тот период такие твс ставили в телевизоры.

[ssmmiill]

Включение показало что кинескоп живее всех живых



Изображение сразе было негативное, после замены пробитого транзистора в цепи АРУ стало позитивным. Транзистор пробился не сам по себе, кто-то ему помог.



Думается что осталось поменять мелкие эл.литы.

[ssmmiill]

Ламповый ТДКС собственной персоной

В ТДКСе нет принципа умножения.

[Tofiq62]

Все таки негативит.Возможно дефект не в электролитах,а в том же ару.

[xsite]

ssmmiill
Какой у него динамик стоит родной?
Можно фотку хотя бы? у меня был от маленького чб сони динамик как раз где то на 30 с чем то ом.
Могу подарить, если нужно.

ТО что снизу сжато - пробовали линейность по вертикали регулировать? а остальное подогнать размером растра по вертикали?
Электролиты у Сони дохнут часто... на собственном опыте знаю.

[A.T.]

Ламповый ТДКС собственной персоной

В ТДКСе нет принципа умножения.

Что же в нём тогда Каскадное? Я лично подразумеваю под этим умножающий каскад, что иногда даже отмечено на схемах.
Tofiq62, что ставилось в те годы я знаю (правда из советского), там раздельные ТВС и выпрямитель. Причём выпрямитель не Диодно-Каскадный, а именно тупо диод. В данном случае же стоит в одном залитом корпусе и ТВС и каскадный умножитель, что попадает под определение ТДКС.

[ssmmiill]

Что же в нём тогда Каскадное? Я лично подразумеваю под этим умножающий каскад, что иногда даже отмечено на схемах.Tofiq62, что ставилось в те годы я знаю (правда из советского), там раздельные ТВС и выпрямитель. Причём выпрямитель не Диодно-Каскадный, а именно тупо диод. В данном случае же стоит в одном залитом корпусе и ТВС и каскадный умножитель, что попадает под определение ТДКС.

В ТДКС применено последовательное включение нескольких источников постоянного напряжения типа катушка-диод,катушка-диод т т.д.(умножения там нет),конденсаторов тоже нет,но имеется монтажная ёмкость ., благодаря такому решению значительно снижается переменная составляющая намотки,ёмкостная нагрузка на изоляцию по переменке., врезультате выше кпд и надёжность узла.,габарит меньше.

[A.T.]

К сожалению, нет у меня сейчас под рукой скачанных схем с умножителем, встроенным в ТДКС (чтобы показать "на бумаге"). Всего я встречал три схемы включения ВВ обмотки ТДКС:
1.) Каскадная с уменьшением переменной составляющей - самая распространённая
2.) С отводами от обмотки, на каждом отводе по диоду - видел несколько раз, что там Каскадного, не понятно
3.) С умножительным каскадом + отдельными выпрямителями фокусировки и ускоряющего (с отводов) - видел один раз, это был поздний Рубин на китайской эл. базе.

Все они собраны в цельном залитом корпусе, содержат одновременно и Трансформатор [...] Строчный и Диоды по Каскадной схеме, следовательно попадают под термин ТДКС. Если не прав, прошу поправить.

[ssmmiill]

На данный момент заменено всего 3 детали


Но уже качественное улучшение.



Я ожидал главные поломки по сигнальным цепям, оказалось совсем ни так,.Конденсатор 500мкф -фильтр по питанию задающего кадровой., 200мкф фильтр по питанию упчиз., оба были в обрыве.Прихожу к выводу что лучше все остальные электролиты менять неглядя.

Какой у него динамик стоит родной?

Я его не видел.

Далее чем больше меняю эл.литов тем качественнее работает тв.

[Tofiq62]

Оказывается и японские электролиты дохнут.

[olbi13]

Оказывается и японские электролиты дохнут.

все когда то умрут...

[Tofiq62]

Олби13 конечно все когда то умрут,только вот кто раньше кто позже.Лучше позже.

[xsite]

ssmmiill
Писал Вам про кондеры

[Tofiq62]

Понятно что про кондеры.А я тоже про кондеры имел ввиду,но и по ходу пьесы про людей.

[ssmmiill]

Ну в общем плане всё более-менее работает (кондёры поменял не все из-за отсутствия определённых номиналов. , динамик нужных габаритов (овал) пока отсутствует.
Ещё один из интересных узлов -это блок ДМВ.Он тоже оказался нерабочим.


Проверка показала что неисправен первый транзистор, пробой Э-Б, гетеродин исправен.Я антенным кабелем дотронулся до второго контура и удалось поймать пару программ.

[OSST]

фраза:все когда-то умрут, из уст присветлого Гессера звучит очень знатно=)))

[ssmmiill]

все когда то умрут...

В этом мире всё не вечно, лишь моя любовь бессмертна- знай! (В. Кузьмин)

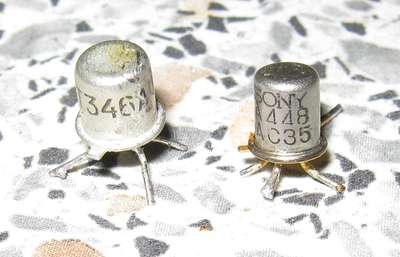

В селекторе ДМВ родной 2SA448 был наменен на отечественный ГТ346а, врезультате блок весело заработал, хотя родной транзистор, чувствую, работал лучше.

Ещё особенность блока ДМВ в том, что он исполнен в ранних традициях СВЧ технологий- смеситель выполнен на смесительном диоде(1Т13 по спецификации).

[Tofiq62]

Наш гт346 тоже неплохой вч транзистор.Можно было и гт328 также поставить.
