Здравствуйте. Пишу первый раз , только зарегился . На этот сайт попал случайно , мне очень понравилось , интересно - люди покупают старые аппараты , ремонтируют , в божеский вид приводят. У меня со старых времен осталась яуза 221-1с , все остальное не наше , вот захотелось вспомнить молодость . Поменял кондеры , сегодня нашел пасик , поменял . Морду помыл , начал собирать. При разборке выскочила пружина выброса кассеты , как стояла не заметил , теперь ладу не дам как стояла .Ни у кого нет фотки как должно быть? Ну или ссыль где посмотреть .Спасибо за помощь.

а там отверстия должны стать лишними ищите

fireproof писал(а): а там отверстия должны стать лишними ищите

Пружина не совсем пружина , проволочка из пружинной стали свернута в форме булавки . А отверстие там всего одно , если бы это было так просто я бы попросту по клаве не стучал бы . Мне кажется она куда-то упирается , как не пристраивал не держится.

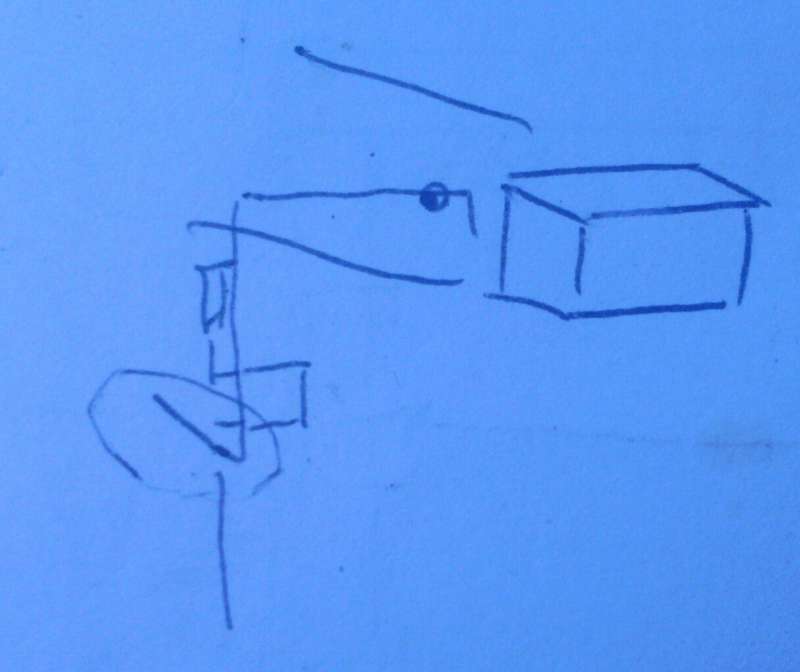

Как-то так

Coronet

Спасибо , но это не то - это установка подкассетника , а мне нужно кнопка выброса кассеты , это придется верхнюю крышку снимать и от задней стенки к передней фоткать.

Coronet писал(а):Как-то так

если
Coronet угадал , то вообще непонятен вопрос- проще цилиндрическую пружину с двумя усами и не смонтировать- это второклассник сможет поставить... ... я уже про другое думал( концевик на наличие кассеты, или записи, как минимум)

fireproof

Coronet не угадал . Поясню подробнее - пружинка стоит внутри корпуса на кнопке ВЫБРОСА КАССЕТЫ , она (пружина) отводит кнопку выброса кассеты в исходное положение , если пружинку не поставить , то после нажатия кнопки выброса кассеты или открытия кассетоприемника для установки кассеты эта самая кнопка не вернется в исходное положение , а провалится внутрь корпуса. Так яснее?

кнопка квадратная? там нужно подумать: один конец пружины нужно закрепить за корпус ( изнутра слева нужно возле корпуса найти отверстие .... а второе отверстие ищется теоретически ( чтобы пружина была близно к деталям . ..параллельно корпусу .. не касаясь ничего... и возвращала нажатую кнопку назад)
Пружина очень тоненькая и отверстие на детали возврата очень маленькое... ищите(
чтобы сфотографировать- нужно мне крышку снять- если не найдёте - сниму и сфоткаю
сами сфоткайте кнопку выброса изнутри со стороны кассеты крупно- я(все) Вам стрелочками отверстие укажу

fireproof

на верхней фотографии на кнопке есть отверстие для маленького хвостика пружинки..... у меня пружина растяжения и для неё у меня есть другое отверстие в другой детали........... а Вам с данной пружиной КРУЧЕНИЯ нужно логику включить:
Cоберите кнопку и вставьте коротенький хвостик в отверстие.... после нажатия кнопки поищите оставшееся место( слева или справа от кнопки ) под габарит пружины......когда найдёте место- отпружиньте( закрутите... а не раскрутите) длинный хвостовик и зацепите за любое свободное место на корпусе( неподвижных деталях.... скорее всего- за оцинкованную деталь слева )- ПРИ ВОЗВРАТЕ( РАСПРЯМЛЕНИИ ПРУЖИНЫ) КНОПКИ НА ВЫПУСК, ПРУЖИНЕ НИЧЕГО НЕ ДОЛЖНО МЕШАТЬ........ а так - у меня пружина растяжения

fireproof писал(а):на верхней фотографии на кнопке есть отверстие для маленького хвостика пружинки..... у меня пружина растяжения и для неё у меня есть другое отверстие в другой детали........... а Вам с данной пружиной КРУЧЕНИЯ нужно логику включить:
Cоберите кнопку и вставьте коротенький хвостик в отверстие.... после нажатия кнопки поищите оставшееся место( слева или справа от кнопки ) под габарит пружины......когда найдёте место- отпружиньте( закрутите... а не раскрутите) длинный хвостовик и зацепите за любое свободное место на корпусе( неподвижных деталях)- ПРИ ВОЗВРАТЕ( СКРУЧИВАНИИ ПРУЖИНЫ) КНОПКИ НА ВЫПУСК ... ПРУЖИНЕ НИЧЕГО НЕ ДОЛЖНО МЕШАТЬ........ а так - у меня пружина растяжения

Я же выше писал что просто так вопросы не задаю , логику включал , ни хрена не получается , куда её не пристраивай , либо кто с такой -же пружинкой фотку кинет , либо придется круглую пружинку пристраивать - как раз на первую фотку где выступ с потертостью, будет работать на разжатие.

....присмотритесь к потёртостям на близлежащих железяках и думайте!
...сколько раз таким образом подбирал положение всяко-разных пружинок,скобок и прочих железяк в ксероксах и принтерах...а там по сложнее будет!

я не прав! Вставьте маленький хвостик пружины в отверстие , а второй запустите за лапку , как и написано НИЖЕ!

В моей Яузе не было пружинки на кнопке.Она отводилась назад вот этим рычагом,в который упиралась кнопка.
Могу ошибаться-давно было.

kivan74,А РЫЧАГ НЕ НА ПРУЖИНЕ БЫЛ?
придётся разбирать если ещё постов пять будут непонятки

Рычаг,вроде, с пружинкой был,обычной цилиндрической на растяжение.При закрытой крышке кнопка немного болталась между рычагом и передней панелью.Но я не первый владелец был.
в Рапри 102 кнопка точно подпружинена-была недавно.

kivan74
НА ЛАПКЕ ЕСТЬ ПОТЁРТОСТИ- ВОТ И НАШЛИСЬ МЕСТА КОНТАКТА ДЛИННОГО ХВОСТОВИКА ПРУЖИНЫ

У ВАС ,kivan74,ВСЁ БЫЛО ПРАВИЛЬНО- ЛЮФТ ПОДГИБКОЙ НУЖНО БЫЛО УБРАТЬ ..... а вот почему у Автора нет такой пружинки - я фигею

kivan74
fireproof

Все правильно , на этом рычажке и у меня пружинка есть , кнопка отводится , но болтается она как-то , раньше упруго было , а теперь как воробей по крыше. И булавка эта вывалилась из района кнопки. Чего она там делала - теперь уже не известно, тем более что ни у кого такого больше не было .
Она у меня с 17 февраля 1990, выпущена январь 1990 , может сборщик с бодуна куда засунул . Правда я её наверное уже через год разбирал , намучился с промежуточным роликом . Это сейчас лентопротяг разобрал , резинку поменял и спокойно пружину накинул. А раньше молодой был , пока пинцетом эту пружину зацепишь , всех вспомнишь.
Да , все собрал , кнопка откидывается , но нет той упругости что была. Пружинку укоротим .
Парни , спасибо за помощь.

cadaveria72 писал(а):но нет той упругости что была..

УПРУГОСТИ НА НАЖИМ, ИЛИ НА ВОЗВРАТ?

fireproof

На возврат, т.е. кнопка откинулась , но она болтается свободно. Еще вопросик - пассик поставил , но все равно на слух немного подтягивает , думаю прижимной , он у меня шибко гладкий и блестящий. Какой диаметр должен быть рабочего ролика?

это уже другая тема)))))))))))))))))) а лапка должна возвращаться и фиксировать позицию кнопки( ограничивать люфт)
По-поводу ролика? ЛЮБОЙ с правильным отверстием ( люфт по оси 2-5 микрон) И ТОЛЩИНОЙ( ЛЮФТ 0, 1 ММ И МЕНЕЕ)
ТОН-ВАЛ ТОЛЬКО НЕ МЕНЯЙТЕ

cadaveria72 писал(а):Здравствуйте. Пишу первый раз , только зарегился . На этот сайт попал случайно , мне очень понравилось , интересно - люди покупают старые аппараты , ремонтируют , в божеский вид приводят. У меня со старых времен осталась яуза 221-1с , все остальное не наше , вот захотелось вспомнить молодость . Поменял кондеры , сегодня нашел пасик , поменял . Морду помыл , начал собирать. При разборке выскочила пружина выброса кассеты , как стояла не заметил , теперь ладу не дам как стояла .Ни у кого нет фотки как должно быть? Ну или ссыль где посмотреть .Спасибо за помощь.

Нижний край пружины сломан. Поэтому и непонятно как она ставится. На рисунке- обведено.

ЭЭХ! Разобрал! Сделайте-так! чем мягче пружинка и короче-тем лучше

http://www.e1.ru/fun/photo/view_pic.php ... a/view.pic
эта пружинка поджимает кнопку в исходной( до нажатия) позиции

ewgen227
Наверное так и есть.
fireproof
Так и сделаю.
Лентопротяг импортный? Он в повидле так был или сами вымазали в борьбе за тишину?

Конечно импортный-это же 220 Яуза.Да и по цвету протяги отличаются-импортная белая.

cadaveria72 писал(а): Лентопротяг импортный? Он в повидле так был или сами вымазали в борьбе за тишину?

кнопку" стоп" для лучшего отстрела

cadaveria72 писал(а):вымазали

недавно
детали , что ближе к Вам

cadaveria72 писал(а): вымазали в борьбе за тишину

и долговечность - открывает как в 1988
а те детали

cadaveria72 писал(а):вымазали

, которые за кадром- для детонации 0 , 05

Подниму тему, такая же проблема с пружиной возникла). Кто нибудь может сфоткать эту кнопку сбоку, чтобы решить этот вопрос. Заранее спасибо.

В первых партиях яуза 221 также стоял импортный ЛПМ.

Спасибо!) . У меня как раз из первой серии. Но в данном случае узел общий. В общем я разобрался, все оказалось не совсем тривиально). Привожу фото, мало ли ещё кому понадобится.

Так это ж обычный торсион .....

Вы совершенно правы !)). Только я потратил часа три, пока на Ютубе не отыскал видео, где в углу экрана этот узел был виден. И автору этой темы, открытой семь лет назад , так ничего по сути и не сказали). И во всем интернете нету !!! фотографии Яузы именно с этого ракурса.

Фотографировать нужно прежде чем разбирать.
