Ода 102

[MAISON]

у УМ играет правый канал как будто чуть тише левого .Электролиты под замену?

[Andreys]

Однозначна(С).

[Maxim_KA]

Мда какой вопрос, такой ответ. Может лучше начать с измерений ( а то потом окажется, что с преда так приходит, ну и тд)? Или сразу спецу отдать, что б колхоз не разводить...

[Mukaltin]

Что-то неисправно.

[MAISON]

слушаю без преда

[dmitriilast]

Вот как раз УМ Ода-102 сделан почти без электролитов, за что ценю. не считая фильтра питания и с5,с6 в питании операционника, но если они высохли, то уровень фона переменного тока будет заметно выше. а баланс между каналами можно выровнять цепями ОС - R29,R32

[Дмитрий (das)]

Сменил все, в УП и УМ, звучит вполне!

[tohasadist]

в УМе нет литов в сигнале, без измерений никак. К стати, УМ очень хорош (менял кр574уд1 на LM318, с изменением цепей коррекции, выводил транзистор термо под поджимку одного из выходников, поднимал ТП до 50мА, стал горячим, но петь стал-просто супер)

[MIKA-57]

Следует поменять местами входной сигнал и акустику.Если это ничего не даст, то прямой путь к генератору,осциллографу и милливольтметру. Вот как то-так...

[etwas]

Сегодня поменял в УП Ода операционники кр157уд2, на аналогичный, но менее шумные кр1424уд1а. Шипения поубавилось.

[Tofiq62]

Я свою Оду102 после того как послушал пару дней с Нотой 203 решил что место усилителя на полке.Пусть пока лежит на полке.

[bykowina]

Занялся наконец то Одой 102.
Вариант преда с УД708.

1. Может у кого есть схема такого варианта.

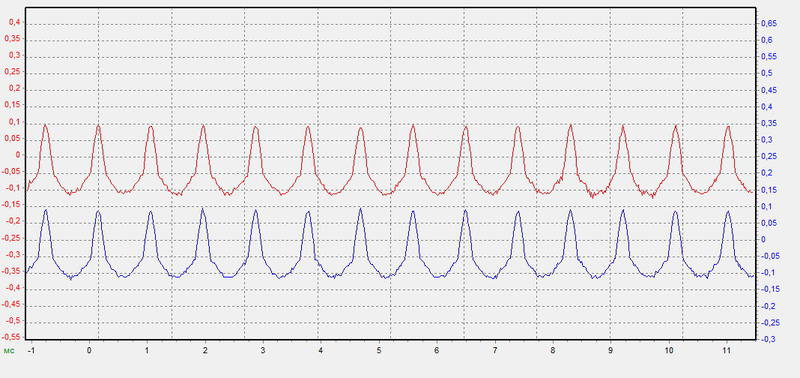

2. на выходе 0.5В уже вот такая фигня.

Это начинается уже на эмиттере Т2, Т3. На базе еще красивая синусоида.
Что это может быть?

[FAI4]

Так и должно быть..
Посмотри на выходе - на коллекторе этих транзисторов.

Там будет неискаженная синусоида

[bykowina]

Так и должно быть..
Посмотри на выходе - на коллекторе этих транзисторов.

Там будет неискаженная синусоида

На коллекторе питание, а эта картинка на выходе 0.5В.

[FAI4]

Так и должно быть..
Посмотри на выходе - на коллекторе этих транзисторов.
Там будет неискаженная синусоида

На коллекторе питание, а эта картинка на выходе 0.5В.

- я думал, что речь идет о транзисторах в УМ Ода-102.

Что у тебя подключено к выходу предусилителя ("Выход 0,5В")- ?

Отключи всю нагрузку и посмотри без нее.

[bykowina]

Что у тебя подключено к выходу предусилителя ("Выход 0,5В")- ?

Отключи всю нагрузку и посмотри без нее.

Там только осциллограф.

[Alexnet]

bykowina
Судя по осциллограмме похоже,что нарушен режим по пост.току каскадов ФВЧ. Проверьте на эмиттерах относительно общего. Должно быть в районе 0 +/- 1,5вольт. Либо уровень сигнала слишком велик и транзисторы работают на пороге начала ограничения...

Нажатие кнопы ФВЧ вкл/выкл картину не меняет?

[JohnJacob]

Схема ОДА-УП-102-стерео (УД708)

[bykowina]

bykowina
Судя по осциллограмме похоже,что нарушен режим по пост.току каскадов ФВЧ. Проверьте на эмиттерах относительно общего. Должно быть в районе 0 +/- 1,5вольт. Либо уровень сигнала слишком велик и транзисторы работают на пороге начала ограничения...

Нажатие кнопы ФВЧ вкл/выкл картину не меняет?

Попробую завтра.
Сигнал на входе магнитофон ~500мВ.

JohnJacob

Спасибо.

[FAI4]

Такое впечатление (по осциллограмме), что к R13 R14 не подходит отрицательное напряжение.

[Alexnet]

FAI4
Либо оно там далеко не -15 вольт. Замеры ТС приведут к истине)))

[bykowina]

Так точно, далеко далеко не -15, точнее 0.
Опять на те же грабли. В первую очередь смотреть надо питание, нет понесло ж ведь куда-то.
Транзистор корорый стоял в обрыве был БЭ. На базе -14В а на Э 0В. R1 с виду вроде целое, а на прозвон коротыш. Поставил исправные детали, но теперь между выводом Э и обшим коротыш. Ищу причину.

[FAI4]

Так точно, далеко далеко не -15, точнее 0.

- тогда у тебя светодиод сети не должен был светится и светодиоды выбора входа - также не светились.

Ты такого не заметил?

[Alexnet]

Так точно, далеко далеко не -15, точнее 0.
Опять на те же грабли. В первую очередь смотреть надо питание, нет понесло ж ведь куда-то.
Транзистор корорый стоял в обрыве был БЭ. На базе -14В а на Э 0В. R1 с виду вроде целое, а на прозвон коротыш. Поставил исправные детали, но теперь между выводом Э и обшим коротыш. Ищу причину.

Для начала внимательно проверьте монтаж.М.б. где "сопля" висит. С28 проверьте.Одну ногу ему отпаяйте и прозвоните его на КоЗу. Из ОУ на общ. могут коротить только DA3 и DA4,но это очень маловероятно.Во всяком случае на моей практике пробитых по питанию ОУ-х не встречалось

[bykowina]

Из ОУ на общ. могут коротить только DA3 и DA4,но это очень маловероятно.Во всяком случае на моей практике пробитых по питанию ОУ-х не встречалось

Это будет первый.
Успел было расстроиться, в запасе 708 точно нет, а как выяснилось заменить его можно УД7, тоже самое, только разные корпуса а их В запасе немного оказалось, но с отрезанными 1, 5 и 8 ногой, но они и не используются.
Вот что получилось.


Пришлось резать дорожки в двух местах. При отключенных разьемах на плате питание больше никуда не идет.

[Alexnet]

Это будет первый.
