Есть вопросы по ВЕФ-260 Сигма...

[морячок]

Самый !, в том то и дело, что все обряды проведены. На коленках раскиданный работал замечательно...

[ageks]

прочистите фрикционы сцепления

Спасибо. Я это уже сделал. Пластик интересный..Вроде типа капрона..но крошится в пыль ..и пыль способна слипнуться...фрикцион весь был пропитан пылью.....

[Muller]

Вот наконец то я его собрал и могу показать результаты копаний:

[youtube][/youtube]

Проблему с записью так пока и не решил, оставил на потом, не так уж мне необходима здесь запись да и очень уж хотелось наконец то собрать магнитолку. Все остальное работает в лучшем виде. Так же еще нужно "допилить" крышку батарейного отсека - у нее отколоты зубцы, которыми она цепляется за корпус.

Еще раз большое спасибо всем за помощь.

[Muller]

Все... есть запись! Дело было в микросхеме DA 2. Конкретно православно-социалистических К1НТ591Д в металлической "шляпе" у меня не нашлось - поставил выдранную из донора пластиковую DIP-8. Пришлось слегка сколхозить, нарастив выводы проволокой.

Ну надоже, как четко настроен АРУЗ - при записи на ленту А4205-3Б (МК-60-1) пики уровня оказываются четко по 0 Дб а кое где бывает уползают и в плюса. А если пытаться писать на некоторые не самые хорошие буржуйские кассеты, то запросто их перегружает до хрипоты.

Крышку батарей тоже полечил с помощью дихлорэтана и кусков телевизионной задней крышки.

[Tofiq62]

У меня в коллекции две Сигмы-Вэф260.Одна лакированно черная,другая светлая и хочу сказать что кроме профилактики механизма ни чего не делал.В этой магнитоле хорошо работает в смысле приема радиостанций приемник.

[Самый !]

Muller - можно было просто напаять дискретных транзисторов. Непонятно, почему погорела в этом корпусе она весьма надёжна. Что -то у неё с нагрузкой или в питании нехорошо - было ?
Удачи.

[Muller]

Первые десять секунд со старой микрухой запись шла нормально... затем уровень становился плавно меньше, пока не снижался до нуля, независимо от уровня входного сигнала... Я начал с проверки диодов, но они все оказались исправными. А вот замена микросхемы проблему решила. Микросхема в металле мне тоже показалась гораздо гораздее... но факт остается фактом. Возможно это был даже заводской брак... общее состояние аппарата, учитывая ранний выпуск, было изначально весьма свежим, может никто этой записью никогда и не пользовался.

[Самый !]

Не Сигма медленно крутит кассету, а надо ОБСЛУЖИТЬ ЛПМ любого старого аппарата с высохшей смазкой, резиной и слипшимися фетрами фрикционов.

[Muller]

Купил батарейки. Сегодня ездидл с аппаратом на природу, затем в гараж. И вроде старался пользоваться аккуратно, грязными руками не лапать и т.п. Однако по приезду домой стер нехилую такую кучу пыли-грязи... это я к чему всё... Раньше, всегда когда находил технику в дрова, всегда удивлялся, каким надо быть раздолбаем, чтобы так засрать и ушатать тот или иной аппарат. Оказывается, при активном использовании это происходит само собой на раз, а усилия надо как раз наоборот, прикладывать большие, чтобы сохранить технику.

[serjik1983]

Доброго дня! Недавно привёл в чувства такую магнитолу. Выпуск 1987 года. 15 лет точно не была в работе, ну и соответственно при включении гул, свист, жуёт, приёмник не работает. Подремонтировал её, заменил все электролиты, почистил, настроил и смазал лентопротяжку, даже лампы подсветки шкалы приёмника заменил на яркие светодиоды, заменил головку на импортную с "китайской мыльницы" и вот результат - оцифровка кассеты с этого аппарата https://cloud.mail.ru/public/8oss/agDzfNicL
А еще он записывает классно

Кстати заметил что у этого аппарата мало высоких частот при воспроизведении с кассеты (запись студийная на кассете, головка почти новая и износ отсутствует вообще, настроена подстроечным болтом правильно), а басы бешеные. В моём аппарате отсутствует круглая микросхема К1НТ591Д и схемы в инете я не нашёл под мою магнитолу. Просто хочу переделать схему в аппарате чтобы высокие добавились. Может есть у кого-то схема на данный аппарат или посоветуйте какой кондёр надо убрать или уменьшить ёмкость???




И тут отписывались по поводу слабого блока питания. Вот думаю от роутера (9В - 0,85А) импульсный поставить в магнитолу, но смущает то, что могут появится наводки на приёмник и предварительный усилитель магнитофона. Как считаете?

[serjik1983]

Короче, ставил Импульсник от роутера на 9 вольт. Появляется высокачастотный писк даже на полностью убавленой громкости. Подпайка дополнительных кондёров проблему не решила. Уменьшение искажений при очень громком воспроизведении на импульснике я не заметил. Искажения менее заметны и магнитола звучит покруче если ей даёшь 12 Вольт. Но это лишнее. Кстати ток потребления при максимальной громкости без искажения равен 180мА, с искажениями 250мА. Напряжение на родном БП не проседает. Вывод - родного БП хватает, возможно из-за большой ёмкости в 3300мкф которую я поставил в него.

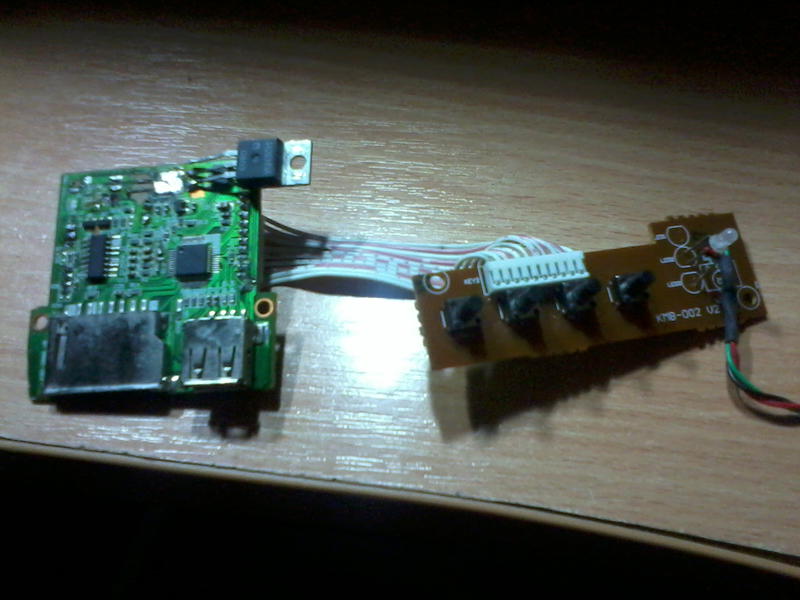

Тут еще у меня завалялся вот такой MP3 плеер, который я хочу вставить в эту магнитолу. Уж очень классно mp3шка звучит на ней + еще можно сразу на кассету писать с флэхи. Для включения хочу задействовать кнопку подсветки шкалы приёмника, а подсветка будет автоматом загораться при включении приёмника. Она у меня на светодиодах и ток потребления всего 30мА, так что пусть горит
Вот это буду пробовать как-то запихнуть в магнитолу.

[Ремор]

Доброго дня! Недавно привёл в чувства такую магнитолу. Выпуск 1987 года. 15 лет точно не была в работе, ну и соответственно при включении гул, свист, жуёт, приёмник не работает. Подремонтировал её, заменил все электролиты, почистил, настроил и смазал лентопротяжку, даже лампы подсветки шкалы приёмника заменил на яркие светодиоды, заменил головку на импортную с "китайской мыльницы" и вот результат - оцифровка кассеты с этого аппарата https://cloud.mail.ru/public/8oss/agDzfNicL
А еще он записывает классно

Кстати заметил что у этого аппарата мало высоких частот при воспроизведении с кассеты (запись студийная на кассете, головка почти новая и износ отсутствует вообще, настроена подстроечным болтом правильно), а басы бешеные. В моём аппарате отсутствует круглая микросхема К1НТ591Д и схемы в инете я не нашёл под мою магнитолу. Просто хочу переделать схему в аппарате чтобы высокие добавились. Может есть у кого-то схема на данный аппарат или посоветуйте какой кондёр надо убрать или уменьшить ёмкость???




И тут отписывались по поводу слабого блока питания. Вот думаю от роутера (9В - 0,85А) импульсный поставить в магнитолу, но смущает то, что могут появится наводки на приёмник и предварительный усилитель магнитофона. Как считаете?

Подъём на вч образуется индуктивностью головки и параллельной ёмкостью С5.В Вашей схеме эту ёмкость возможно другого порядкового обозначения найдёте на входном электролите универсального усилителя через контакты п2к.Померьте сопротивление обмоток старой и новой головки.Если сильно отличается ,то нужно значительно изменить ёмкость этого конденсатора.Т.е если новая головка имеет большее сопротивление и соответственно большую индуктивность,то ёмкость конденсатора нужно уменьшить.Очень удобно использывать переменный конденсатор от приёмников,подключив его ротор на массу,чтобы не фонило.В принципе если не хотите заморачиваться,можно конденсатор вообще удалить.На микросборке сделана аруз,похоже в вашем аппарате она заменена на пару кт315

[serjik1983]

Подъём на вч образуется индуктивностью головки и параллельной ёмкостью С5.В Вашей схеме эту ёмкость возможно другого порядкового обозначения найдёте на входном электролите универсального усилителя через контакты п2к.Померьте сопротивление обмоток старой и новой головки.Если сильно отличается ,то нужно значительно изменить ёмкость этого конденсатора.Т.е если новая головка имеет большее сопротивление и соответственно большую индуктивность,то ёмкость конденсатора нужно уменьшить.

Да, сопротивление в разы отличается. Стояла головка 3D12N сопротивлением 80 Ом, а китайской - 260 Ом. Конденсатор который в параллели с головкой на 2,2 нанофарада. При его выпаивании звук никак не изменился. Видимо надо побаловаться с обвязкой микросхемы предварительного усилителя.
А вот сделал спектр частот который магнитофон выдаёт при воспроизведении.

Видно что частоты доходят до 18 кГц, но звук всёравно немного глуховат. Также по спектру видно что этот магнитофон практически не выдаёт высокочастотных шумов, что также радует
Ну в общем поковыряю его еще. Главное что добился его начального звучания и стабильности лентопротяжки. Заменил прижимной ролик и головку, а пасик на удивление еще первый с 87 года и не растянут. Чудеса)))

[Ремор]

Как выдали спектр сигнала?у вас есть измерительная лента?

[Самый !]

1) "Вывод - родного БП хватает, возможно из-за большой ёмкости в 3300мкф " - совершенно неверный вывод.
а)Ёмкость - НЕ МОЖЕТ давать какой-либо значащий ток.
б) Увеличение номинала граздо выше "номинальной" - безссмысленна:
Теория:
а-б) штатная НОРМАЛЬНАЯ ёмкость должна обеспечивать параметры с запасом: старение, разброс.
б-б) Зависимость фильтрации он номинала - нелинейная, т.е. увеличив ёмкость в БП в два раза - мы получим подавление помех на 5-10%. Это СОВЕРШЕННО незаметно на слух, ибо а-б)

2)"Может есть у кого-то схема на данный аппарат или посоветуйте какой кондёр надо убрать или уменьшить ёмкость???" - Схемы нет у меня, но решение на 100% аналогична другим магам:
а) уменьшить ёмк. в контуре головы
б)перестроить контур в УВ на более высокую частоту- по вкусу.
в) 99% записей - стерео, и они никогда не смогут звучать идентично на моно-маге. Сложение каналов прямо на голове.

3)"Появляется высокачастотный писк даже на полностью убавленой громкости" вот поэтому практически НЕТ промышленной звуковой аппаратуры с Имп. БП.
Тем более проблемы со старой явнее вылезут- тогда никакя БРЭА и не была рассчитана на подлключение к другой с имп.БП.

4) "Кстати ток потребления при максимальной громкости без искажения равен 180мА2 - тут что-то не так намеряно. Это скорее - "СРЕДНИЙ" ток по тестеру, а в работе УНЧ должен потреблять броски до 200-500мА: вот их то и "сглаживает" большой электролит в БП.

Удачи.

[serjik1983]

Как выдали спектр сигнала?у вас есть измерительная лента?

Подключил магнитофон через линейный выход к компьютеру и смотрел в реальном времени в программе Adobe Audition 3.0. Скорость ленты выставлял по одинаковому звучанию песни, а именно: Включал на компьютере песню и такую же песню включал на магнитоле. И начинал подгонять скорость двигателя переменным резистором так, чтобы тональность и темп совпадал с компьютером. Кассета студийная и мне пришлось ей довериться Долго парился над настройкой. То песня начинает спешить, то наоборот отставать. В итоге добился хорошего результата - песня длительностью 4 минуты ушла вперёд от компьютера на пару секунд. Ну типа детонация....

[serjik1983]

1) "Вывод - родного БП хватает, возможно из-за большой ёмкости в 3300мкф " - совершенно неверный вывод.
а)Ёмкость - НЕ МОЖЕТ давать какой-либо значащий ток.
б) Увеличение номинала граздо выше "номинальной" - безссмысленна:

Согласен, но импульсник с более высокой мощностью положительных результатов не дал, УНЧ так и продолжал захлёбываться. Исправить это помогло увеличение напряжения до 12В. Сразу было слышно что выходная мощность в УНЧ повысилась

2)"Может есть у кого-то схема на данный аппарат или посоветуйте какой кондёр надо убрать или уменьшить ёмкость???" - Схемы нет у меня, но решение на 100% аналогична другим магам:
а) уменьшить ёмк. в контуре головы
б)перестроить контур в УВ на более высокую частоту- по вкусу.
в) 99% записей - стерео, и они никогда не смогут звучать идентично на моно-маге. Сложение каналов прямо на голове.

а) Ёмкость я полностью выпаивал и изменения в звуке не заметил. Как-будто конденсатор и не задействован, хотя звонится как целый.
б) Как перестроить контур? И где он по схеме?
в) Согласен, при запараллеливании левого и правого каналов, заметно теряются высокие частоты.

"Кстати ток потребления при максимальной громкости без искажения равен 180мА2 - тут что-то не так намеряно. Это скорее - "СРЕДНИЙ" ток по тестеру, а в работе УНЧ должен потреблять броски до 200-500мА: вот их то и "сглаживает" большой электролит в БП.

180мА это ток при котором УНЧ еще играет без искажений.

[Ремор]

Контура подъёма по вч там нету,потому-что там не организованна обратная связь.Сделано просто-примитивно на обмотке головки и параллельном конденсаторе.Выход из положения-подобрать головку.На доске объявлений это не проблема

[serjik1983]

Контура подъёма по вч там нету,потому-что там не организованна обратная связь.Сделано просто-примитивно на обмотке головки и параллельном конденсаторе.Выход из положения-подобрать головку.На доске объявлений это не проблема

Та головка что стояла изначально ещё хуже играла, одни низа были, возможно из-за износа. При ней регулятор громкости можно было выставить почти на 100% и УНЧ не захлебывался. А с этой импортной головкой уже на 50% громкость бешеная. Головок у меня куча, в начале 2000-х занимался ремонтом китайских мыльниц. Перепробовал с десяток, звучат практически одинаково. Стерео-головка звучит получше если использовать один канал. А послушайте этот рип с кассеты https://cloud.mail.ru/public/8oss/agDzfNicL , может ничего и не надо делать для поднятия ВЧ. Оцените как спец.

[Ремор]

Вспоминаю 80-е. Шиком и качеством кассетника и записи считалось циканье и свист верхов.По дурости открывали аппараты и коррекцией максимально задирали верхи.Аппарат начинал шипеть и шуметь,зато цыканье умиляло.Не обладаю музыкальным слухом, но по мне сигма звучит нормально естественно,всего хватает.Верхи можно добавить ручкой тембра.

[Anatoliy]

Здравствуйте, ув.радиотехники! Перестроил укв 2-01с (вэф 260 мигма), теперь исчезли шумы, которые, обычно, присутствуют при включении укв диапазона. Что я сделал не так? И чувствительность стала очень плохая, ловит только две станции, да и то плохо. Подскажите, пожалуйста!

[valera9]

о эти блоки плохи перестройки. поставьте конвертер.вернете как все было.
