Видео, звук, САР - это от ВМ-12

От ВМ12 они наверное, унаследованы, чем сказать взяты.

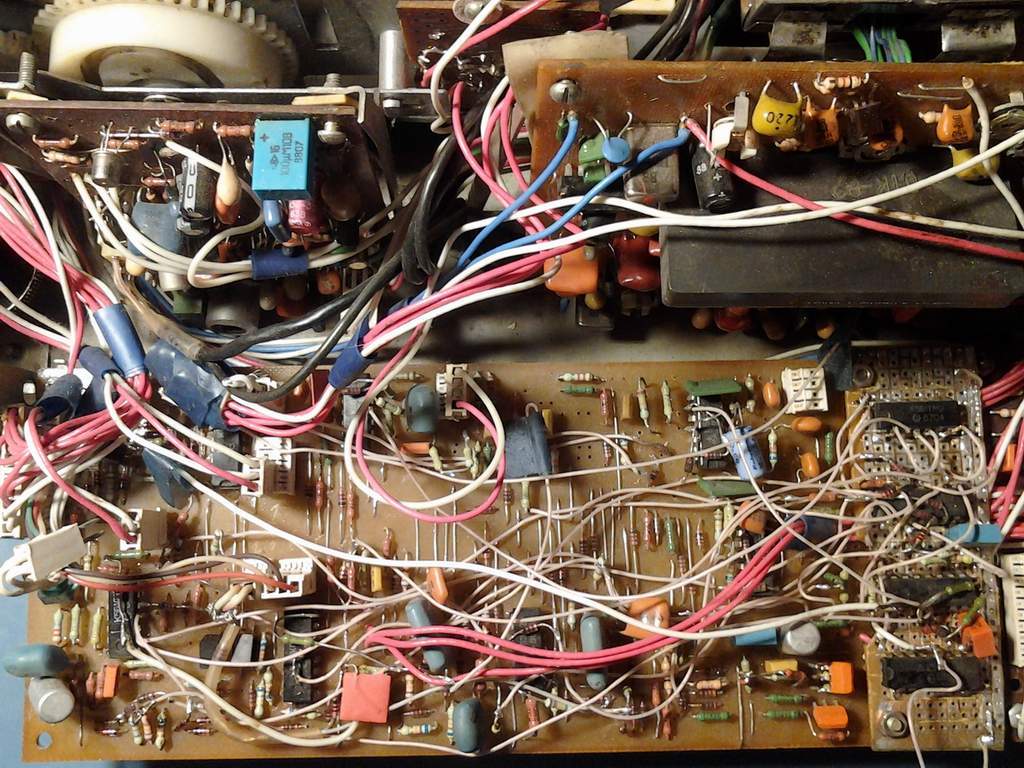

ТЗ - использование промышленных комплектующих (ВМ12-15)
управление - десяток микросхем 561 серии

А можно все эти фото в высоком качестве залить на Яндекс диск, скажем?

Электролит писал(а):А можно все эти фото в высоком качестве залить на Яндекс диск, скажем?

Извините, стёр

Maximus1988 писал(а):целиком не сфотографируете? С серебряными накладками не видел никогда.

Пожалуйста, крышка кассетного отсека нашлась

Смутно помню, что стояла на стенке в кабинете директора нашей школы.

Спрашивал что это такое, пояснили что "Видеомагнитофон",
но интерес не было к устройству, потому как в начале 80-х никто вообще представления не имел (не видел) какую пользу устройство приносит.

Кассет с фильмами не было (об этом даже и мысли не было)
Устройство рассматривалось лишь для воспроизведения на ТВ ранее сделанной записи с камеры.

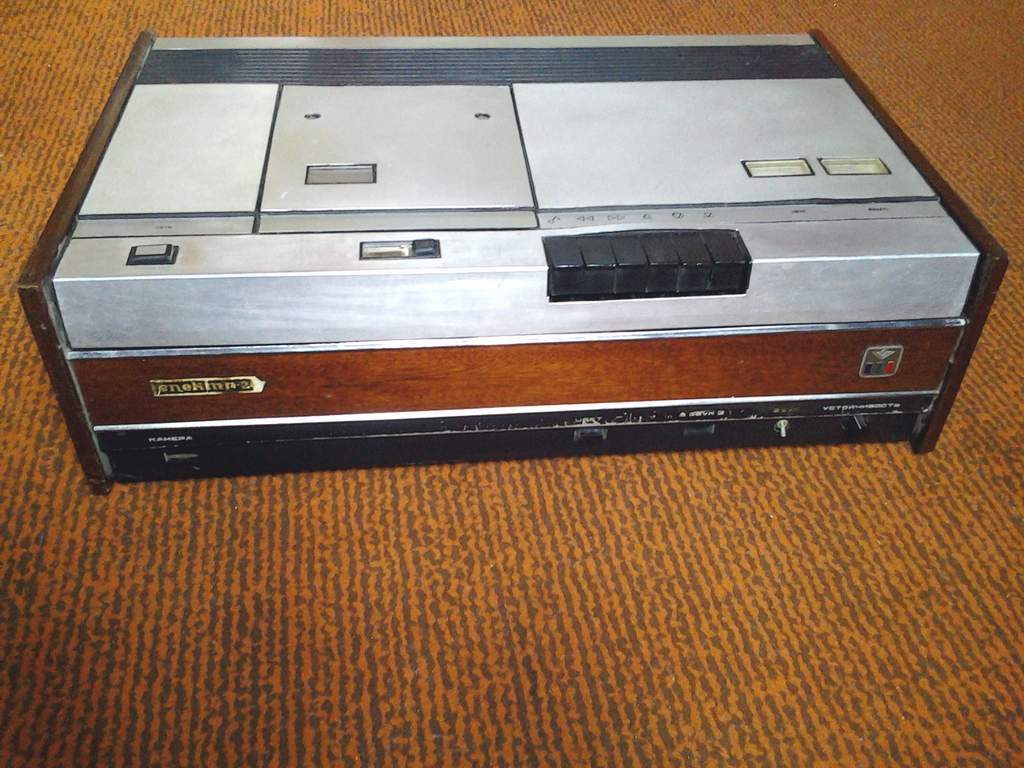

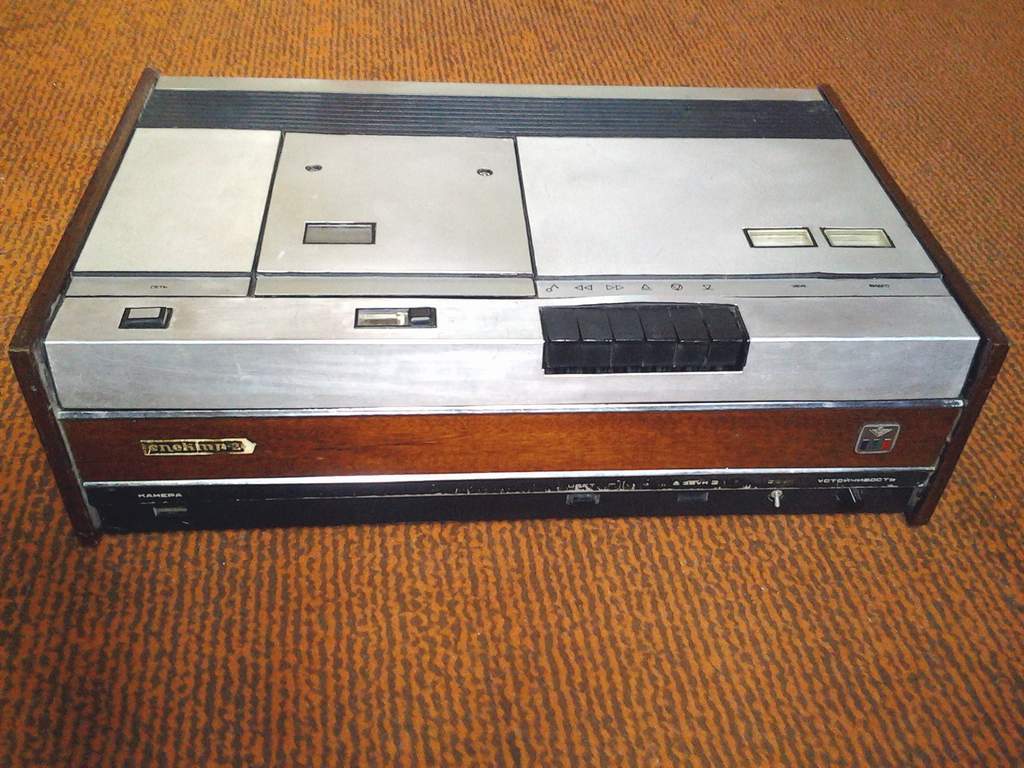

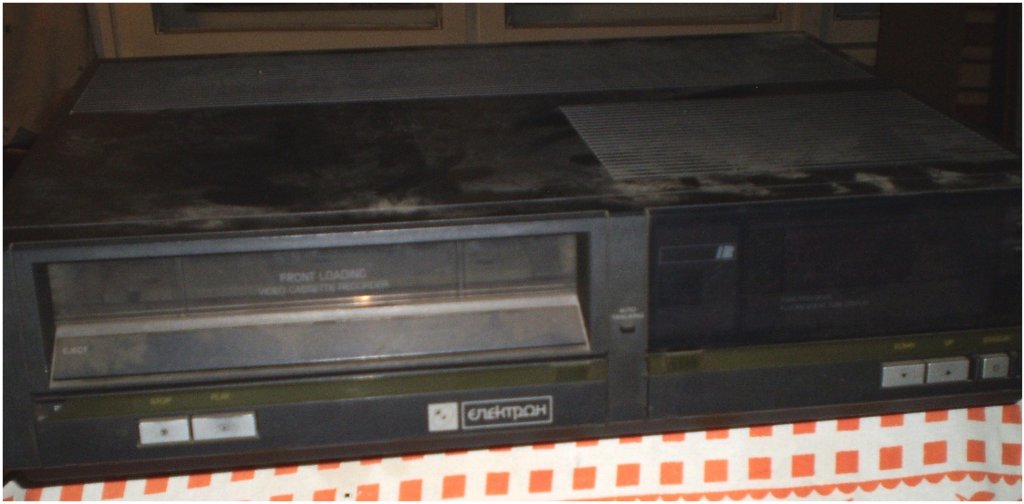

А ещё видеомагнитофон Tesla Avex делали в Болгарии, на заводе Electron Pleven.

Итого, изначальный "Филипс" воспроизводили в трех странах - в Чехословакии, в Болгарии и в СССР в виде ВМЦ-54

https://www.sandacite.bg/%d0%b2%d0%b8%d ... %b8%d1%8f/

https://avmania.zive.cz/legendy-prvni-c ... la-vm-6465

Немного информации про Весну (Иссык-Куль) ВМЦ-1. По сети уже давно гуляют два фото этого аппарата:






Но почему же такой перспективный видеомагнитофон не пошёл в большую серию? Ответ нашёлся в журнале "Стандарты и качество" за 1990 год:

Государственная приёмочная комиссия Минторга СССР в 1988 г. отклонила опытные образцы изделий бытовой радиоэлектронной аппаратуры, которые по своим параметрам значительно уступали аппаратам подобного класса на западном рынке. Комиссия отказала в аттестации видеомагнитофона "Весна ВМЦ-1" по высшей категории качества, а Госкомцен СССР и Госстандарт СССР не дали разрешения на его выпуск по первой категории качества. Госрегистрация технических условий на видеомагнитофон "Весна ВМЦ-1" была аннулирована.

cbacba писал(а):данный аппарат оригинален тем, что в управлении не был использован микропроцессор,
а обычная логика, что увеличило ремонтопригодность!

И уменьшило надёжность и наработку на отказ...

По сети давно ходит информация о том, что в серии "Электроника ВМ" должен был быть видеомагнитофон "Электроника ВМ-17", но никакой информации о том как он должен был выглядеть в сети нет. В книге «Дизайн в СССР '81 - '85» издательства ВНИИТЭ обнаружилось его фото.



Помимо прочего, в книге содержится так же несколько других дизайн-программ, в которых есть, например, макеты серии СМ ЭВМ, прототип УКНЦ с другим расположением слотов, ранняя версия Маяк-011, Комета-225С с ВЛИ-дисплеем и другие интересные макеты. Сам раздел "Дизайн-программы": https://retro-archive.ru/%D0%A4%D0%B0%D ... 000024.pdf

А я фотки космических видиков где-то в соцсетях находил) С МИР-а, например.

Уж хз как такая огроменная кассета называлась.

HORIZON писал(а):По сети давно ходит информация о том, что в серии "Электроника ВМ" должен был быть видеомагнитофон "Электроника ВМ-17", но никакой информации о том как он должен был выглядеть в сети нет. В книге «Дизайн в СССР '81 - '85» издательства ВНИИТЭ обнаружилось его фото.



Помимо прочего, в книге содержится так же несколько других дизайн-программ, в которых есть, например, макеты серии СМ ЭВМ, прототип УКНЦ с другим расположением слотов, ранняя версия Маяк-011, Комета-225С с ВЛИ-дисплеем и другие интересные макеты. Сам раздел "Дизайн-программы": https://retro-archive.ru/%D0%A4%D0%B0%D ... 000024.pdf

Этот видак внутри был один в один ВМ-12 плюс дистанционное управление, он серийно не выпускался, не делали даже установочную партию, в серию сразу с 1989 года пошел ВМ-18.

"Военная" VHS кассета. Корпус - металл (силумин, скорее всего)





ЛПМ бортового видеомагнитофона "Кладка-Ц"


Интересно, что стоят видеоголовки на разной высоте




Отечественный ЛПМ формата Betacam




Видеомагнитофон "Весна VCR-4"





Кассета "КМЗ-1"



Все фото сделаны в музее Киевского НИИ ЭМП

Электролит, когда Весну внутри пофоткаешь уже?

Maximus1988 писал(а):Электролит, когда Весну внутри пофоткаешь уже?

У дида другие планы. Так что как говориться - "как только, так сразу"

Электролит
Крутые фото!
Вот ещё, помню, некий катушечный магнитофон Кристалл-Б и бумажка на Весне)

Товарищ раскопал

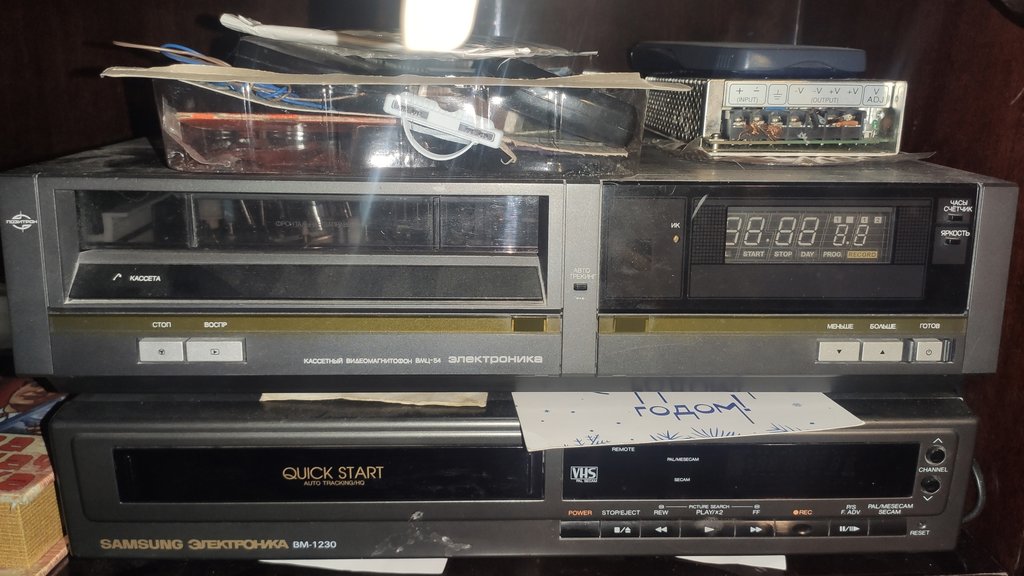

А точно ли серия 1005 закончилась на клонах 2000х микросхем? Я не помню маркировки, но тут на фото проскакивали 1005 корпуса В DIP-дохренаножек сохладом сбоку и с ушами под винты с охладом во всю спину... что то я не припомню в 12шке таких микросхем... 1230 известный аппарат, поделие из той же серии что и ВМЦ-8220 - там в лучшем случае локализованый дисплей. Зато с честным СЕКАМ.

Muller, а кроме ВМ-1230 на фото ничего больше нет?

Есть. Но сведений у меня про него нет. Так что кроме того, что у него крышка под дисплеем скорее всего тоже должна открываться и там наверняка еще органы управления, связанные с настройкой тюнера и таймера врятли чего полезного про него скажу.

Muller писал(а): ↑

10 авг 2021, 10:47

с охладом сбоку

КР1005ХА5 (AN6332) - усилитель записи-воспр. яркосного канала, в ВМ-12 она есть.

Muller писал(а): ↑

10 авг 2021, 10:47

с ушами под винты с охладом во всю спину

КР1005ХА3 (AN6677) - управление трехфазным двигателем, в ВМ-12 тоже есть

Maximus1988 писал(а): ↑

10 авг 2021, 01:35

Товарищ раскопал

Впервые вижу!
Встречалась только инструкция:
http://www.rt20.getbb.ru/viewtopic.php? ... 1#p1839681

К слову об изделиях "Позитрона"

Электролит писал(а): ↑

10 авг 2021, 16:40

Muller писал(а): ↑

10 авг 2021, 10:47

с охладом сбоку

КР1005ХА5 (AN6332) - усилитель записи-воспр. яркосного канала, в ВМ-12 она есть.

Muller писал(а): ↑

10 авг 2021, 10:47

с ушами под винты с охладом во всю спину

КР1005ХА3 (AN6677) - управление трехфазным двигателем, в ВМ-12 тоже есть

Вот блин, убей не помню, полезу в свой посмотрю.

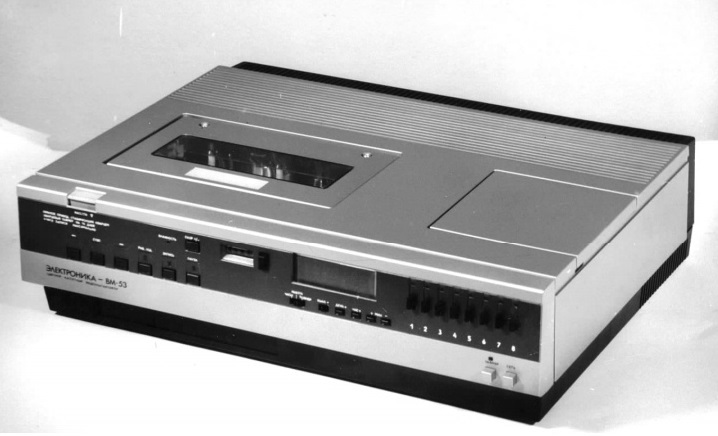

HORIZON, вот такая фотка ВМ-53 ещё известна:

Muller, на смену К1005 серии готовилась серия К1043. Но в производство внедрили только управляющие микросхемы - сигнальные не успели. Эта серия применяется в БУ Электроники ВМ-25. А БВЗ там там на всё тех же 1005-ых микрухах.
https://red-innovations.su/index/photos_v/vm25.html

Maximus1988 писал(а): ↑

14 авг 2021, 00:21

Muller, на смену К1005 серии готовилась серия К1043

Я еще золотые КР1043 от ПО Venta помню в чем то после ВМ12

Maximus1988, да, знаю. Судя по всему, это уже более поздний вариант, когда решили в прямую копировать NV-2000.

Vygandas, ВМ-18, блок авторегулирования. Но тут их всего пара штук, а в ВМ-25 на них всё управление реализовано.

Некий Электроника-ВМ вчера мелькал в одной группе разборщиков-драгметаллистов. Увы, уже разобран.

mig_25, начинка всё той же ВМ-12 плюс загадочная плата с цифровыми портами ввода-вывода. Любопытно.

Maximus1988 знать бы, что сзади. Больше на регистратор какой-то информации похож (цифровой...?)

Думаю, на последних фото какой-то архиватор на магнитную ленту раскурочили https://ru.wikipedia.org/wiki/%D0%A1%D1 ... 0%B5%D1%80

А ВМЦ-1 то сильно смахивает на Панасоник NV -180 (вроде) или какой там был репортёрский...

PROF61 писал(а): ↑

19 сен 2021, 15:01

А ВМЦ-1 то сильно смахивает на Панасоник NV -180 (вроде) или какой там был репортёрский...

На NV-100

Всплывала на Юле. Отправилась на драги в итоге.

Хреново...

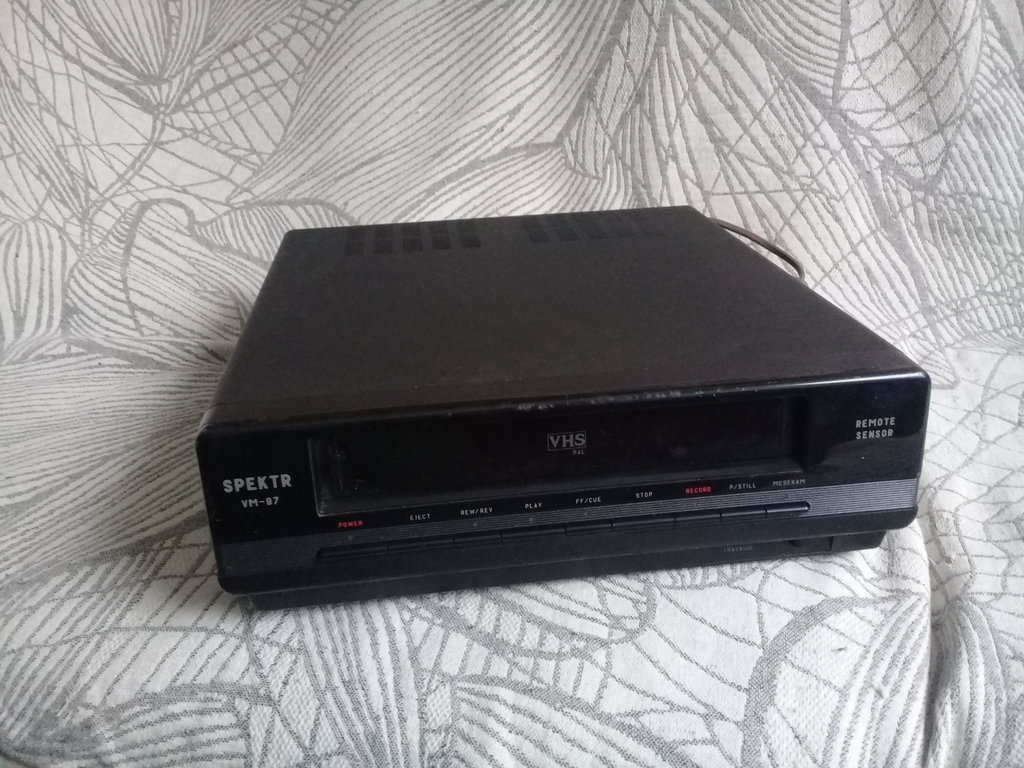

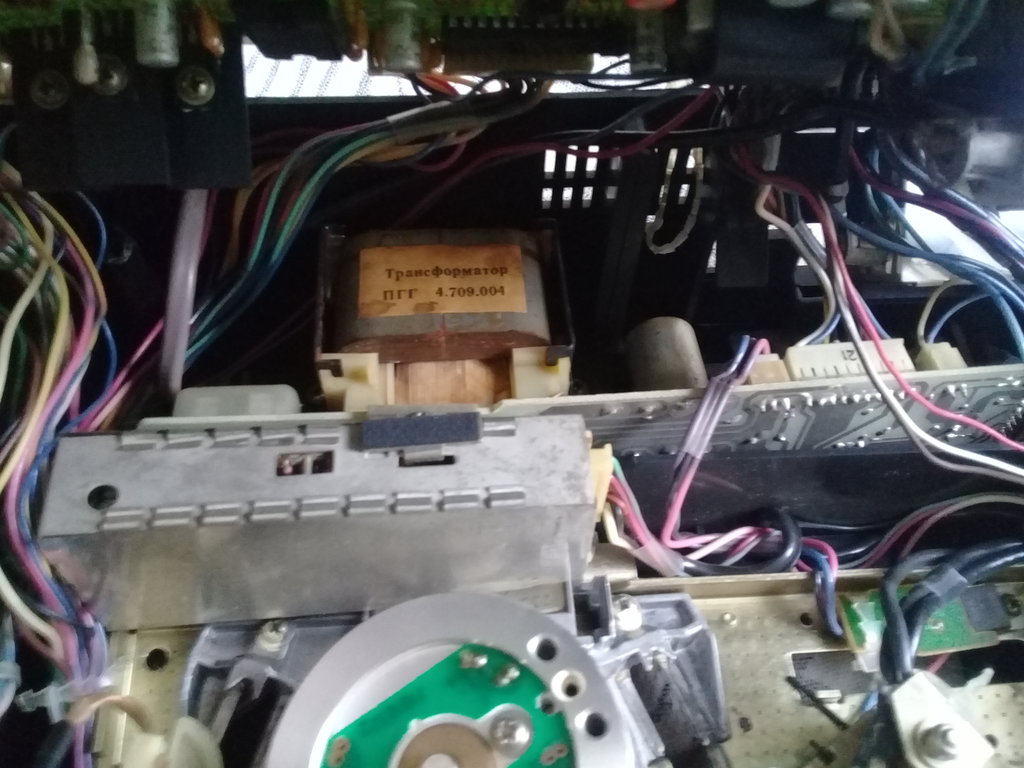

Раскопал ВМ-97. Очень интересный аппарат, ЛПМ свой (в смысле, ничего общего с ВМ-12 и ВМ-32), микросхемы наполовину импортные, наполовину наша 1043-я серия (хотя формально и они были импортными, т.к. делались в уже независимой Литве). Корпус так по ощущениям на басурманских пресс-формах сделан. 1994-ый год.

Maximus1988 писал(а): ↑

05 дек 2021, 13:30

ЛПМ свой
Корпус так по ощущениям на басурманских пресс-формах сделан

Samsung же
Samsung VPX-31R

Электролит писал(а): ↑

06 дек 2021, 08:42

Maximus1988 писал(а): ↑

05 дек 2021, 13:30

ЛПМ свой
Корпус так по ощущениям на басурманских пресс-формах сделан

Samsung же
Samsung VPX-31R

Ну да. Или PX-981. А лентопротяг с ВМЦ-8220 скопирован.

Да похоже это лентопротяг ВМЦ8220 только из нормального металла, значит и проблемы у него всё теже... своершенно ублюдочный узел перемотки, от прецизионности изготовления резинок которого зависит работоспособность этой самой перемотки и ублюдочный привод загрузки выгрузки через 2 пасскика которым явно жиррно таскать нагруженные на них массы и моменты.

Muller, я ещё читал, что у этого ЛПМ из-за неправильной конструкции капстана ведущий вал намагничивается и запись портит. Наверное, в нашем механизме не так, раз движок другой.

Да капстана у ВМЦ8220 стандартный и стоял во многих видаках, с какой стати у него вал то намагничивается, в ВМ1230 например стоял такой же, во многих Тошибах и Саньё тоже.

С намагничиванием не сталкивался, но вот с пассиками реально проблемы. пару лет назад я тут ещё с одним человеком заказывал хрензнамооткудова несколько ремкомплектов в т.ч. на 8220... из 3х заработал нормально только один и того хватило на пол-года, мелкие пассики загрузки лотка опять "вышли из чата" (С)... Единственный видак который мне насилует мозг и руки перманентно, все остальные после ремонтов просто работают. У меня ещё есть апсолютнейший аналог этого видака от Самсунга только пульт с дисплейчиком для программашек записи - всё те же проблемы. К слову сказать заказанные там же ремкомплекты на ВМ-12 все встали по местам и работают безупречно...

Так такая дикая нагрузка на пассики загрузки кассеты, только в ВМЦ8220, поэтому с ними всегда были проблемы, иногда помогали насечки на шкивах для этих пассиков, у других видаков такой беды нет.

Кстати такой вопрос - на Спектр-203 запчасти вообще реально найти какие-то или без шансов. Давно имею такой в коллекции, но к сожалению кто-то демонтировал узел линейных головой, прижимной ролик и все механизмы вокруг (видимо для ремонта аналогичного) или пилить все самому из ролика и голов от ВМ-12. Да и вообще как это узел выглядит очень хотелось-бы крупным планом увидеть - может кто богат такими фото или имеет возможность сфотографировать ?

На днях я побывал в музее Воронежского Завода Полупроводниковых Приборов.
У них есть Электроника-505. Насколько я понимаю, это вообще второй известный экземпляр!
К сожалению из витрины достать не разрешили. Так что все фото с бликами от стекла.

Отснял с нескольких ракурсов.





Все фото видеомагнитофона в одной папке - https://yadi.sk/d/METHEy5qrhbBgg
Полная отчётная статья из музея тут - https://egor-losev.livejournal.com/914.html

От какого видеомагнитофона плата? Почти всё на микросхемах Филипс. 91-й год. На ВМ 18, 27, 32 и т.д. с виду не похоже.







UPD.
Закралась догадка, а вдруг...
Достал с полки свой ВМЦ-8220.

Возможно плата от "исходного" ВМ-25. Он как раз использует шасси от ВМЦ-8220, но функционал явно урезан. Задумывался он куда более навороченным того, что вышло в свет
