Попался такой пациент. Весьма в приличном состоянии и даже работает. Задача перестроить с УКВ на FM со всеми сопутствующими работами.
И-нет показал «кастрированную» перестройку таких аппаратов на FM, в большей части
получалось 96-108мГц, либо нижний край
88-100мГц, что, в большинстве случаев никого не удовлетворяло. Даже
«авторитетный белорус» не захотел (или не смог) реализовать полный FM в данном аппарате.
Есть
вариант перестройки на полный диапазон, с гетеродином внизу, вызывают сомнения в нормальной работе входного фильтра и слабая АПЧ, её почти убрали.
Суть перестройки проста, загнать гетеродин вверх для 88-108, настроить полосовой фильтр и сделать сопряжение контура УВЧ. Все доработки хорошо видно тут:
.
Начинаем с замены конденсаторов во входном фильтре. С2 ставим 15пф, С3 – 33пф. Далее контур УВЧ. Здесь отматываем виток контура L6, удобнее сверху. С6 для правильного перекрытия установить 12пф.
Идём в гетеродин. Тут С27 – 56пф явно велик даже для УКВ. Его ставим 8,2-10пф (родной конденсатор 56пф далеко не забрасываем, он скоро пригодится). 10пф вполне достаточно для захвата станций АПЧ. В контуре гетеродина оставляем 2,5 витков, построечный С24 ставим с меньшим номиналом 2-8пф.
Настраиваем границы гетеродина с помощью контрольного приёмника, или ориентируясь на местные станции. Внизу диапазона подгоняем сердечником L7, вверху подстроечником С24. Затем сводим сопряжение контура УВЧ и в последнюю очередь настраиваем входной фильтр.
В моём экземпляре получилась слабая чувствительность вверху FM диапазона. Оказалось влияние длинного проводника идущего от входного контура на переключатель диапазонов SA1.

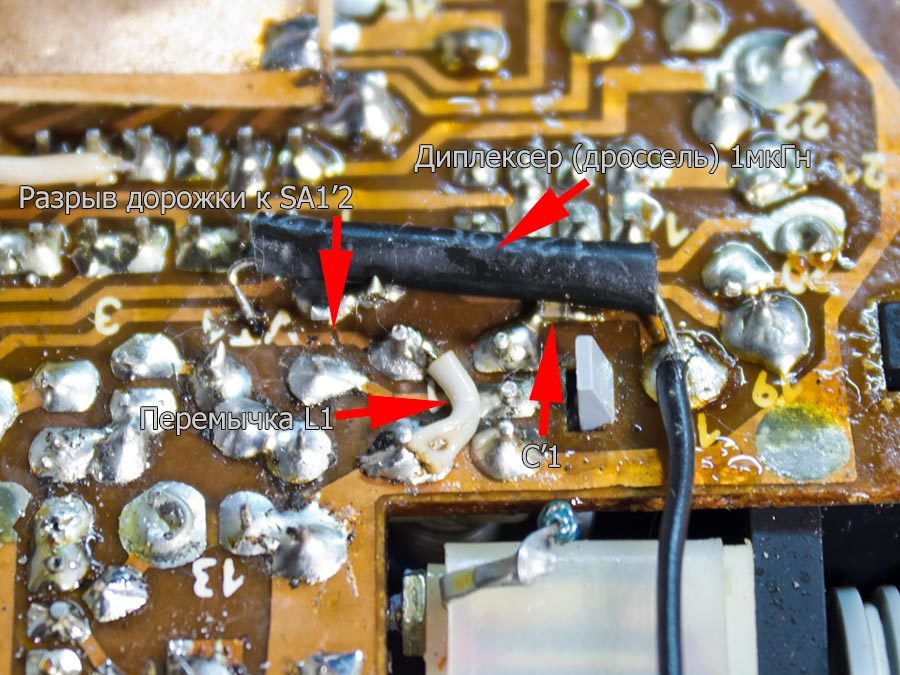

Поэтому, этот проводник перерезаем возле ножки входного контура FM, а саму ножку сажаем тут-же на корпус, ТА для УКВ пускаем через конденсатор C'1 - 12-15пф, а антенну для КВ подключаем через диплексер 1мкГн. Так убрали влияние длинной дорожки на чувствительность FM.
После этой переделки необходимо немного подстроить входные контуры КВ1 и КВ2 (L4 и L5), нужно выдвинуть полностью ТА (
это важно и для FM, входные контуры настраиваются в резонанс с ТА), настроиться в середину диапазона КВ и подстроить входные диапазонные контуры на максимальный уровень сигнала.
При приёме станций выявился дефект,
описанный здесь:
Попал мне однажды на ремонт приёмник на TDA1083 (полный аналог ХА10). Микросхема оказалась мёртвой, ТДА-шки не нашёл, воткнул ХА10. Приёмник заработал, НО! При настройке на станцию резко возрастал уровень шума. То есть в промежутках между радиостанциями тихо, а при настройке на станцию появляется шум. Причём на слабых станциях шум сравним по громкости с самой станцией, что мешает приёму. Мощные станции слышно нормально, шум только в паузах вещания.
В моём варианте оказалось, что ПКФ Z1 (10,7мГц) со временем «ушёл» вверх. Поправить это не сложно. Нужно настроиться приёмником на эфирный шум (на место, где отсутствуют сигналы и помехи), можно даже телескоп сложить, чтоб лишнего не принимал.
Вниание!!! Сердечники контуров без пластиковой оправы, очень хрупкие, перед настройкой нужно феном растопить залитый в них парафин и удалить его. Настройку производить через 15-20 минут, после того, как прогреваемый элемент и окружающие его компоненты примут нормальную температуру (остынут).
Контуром L14 (второй с нижнего края платы) поймать «ямку», т.е. настроится на минимальный шум в динамике. На практике это выглядит так: шумит, крутим сердечник шум плавно уменьшается до определённого минимума, а затем снова начинает увеличиваться. Вот в эту точку с минимумом шума нужно попасть.
L12 (первый с края платы) настраиваем по максимуму шума.
После этого снова проверяем «ямку» в L14 и подгоняем L12. У меня вышло так, что на один виток выкрутил сердечники обоих контуров.
Рекомендую так же проверить настройку контура L8. Хотя это не обязательно, добротность этого контура не высокая и у него большая ширина полосы пропускания. В моём случае пришлось повернуть (выкрутить) сердечник на ~30грд. Всё, причину повышенного шума при приёме станций устранили.
Далее допилим УНЧ. Не смотря на логичные, в плане экономии,
рекомендации убрать К174УН7 задействовав при этом встроенный УНЧ в К174ХА10, я этого делать не рекомендую. Вы получите 10мА экономии, но в замен негромкий звук с плохим качеством. Для АМ это можно простить, но у нас приёмник с FM, где качество звука желательно выжать насколько это позволяет схемотехника.
Суть такова, нужно уменьшить усиление микросхемы, свести к минимуму коррекцию (С39,С43) и выровнять АЧХ на низких частотах.
С49 ставим 0,33мкф, С43 убираем, а С39 меняем на 56пф (тот, который выпаяли из АПЧ блока УКВ). Если появится возбуд УНЧ, то увеличиваем С39 до 100...150пф.
Громкости в этом приёмнике с избытком, поэтому между R17 и С38 ставим 150-270 Ом (уменьшаем усиление), тем самым дополнительно снизили Ки микросхемы. Теперь очень хорошо стали слышны крайние частоты ВЧ и НЧ, особенно в наушниках в сравнении со стоковым вариантом.
Далее нужно устранить дефекты верньера. Часто бывает стрелка шкалы заедает, это
видно например тут.
Вопреки схеме верньерного устройства проволочная стрелка шкалы (указатель) должна выходить над нитью, а не под ней, как это нарисовано в схеме, иначе она будет касаться шкалы и будут заедания:
-.
В щель фиксатора, с другой стороны от стрелки, добавить немного силиконовой смазки.
Крепление динамика. В моём варианте изделия была перекошена корзина динамика из-за перетяжки крепящих его винтов. От чего катушка динамика цепляла магнит и звук выходил с хрипами (отдалённо напоминающие «ступеньку»). Здесь нужно установить шайбы на винты, между корпусом и динамиком.
Всё, убийца кипомасонов готов к использованию
З.Ы. Я не понял по какому принципу настраиваются подстроечные резисторы R25 и R33, поэтому выставил их на максимум усиления.
З.Ы.Ы. Чувствительность на УКВ по паспорту у этого изделия 100мкВ, немного поднять уровень слабых станций можно уменьшив на порядок сопротивление R1 в коллекторе УВЧ VT1, но не менее 27 Ом.
А родное укв1 пусть остается.

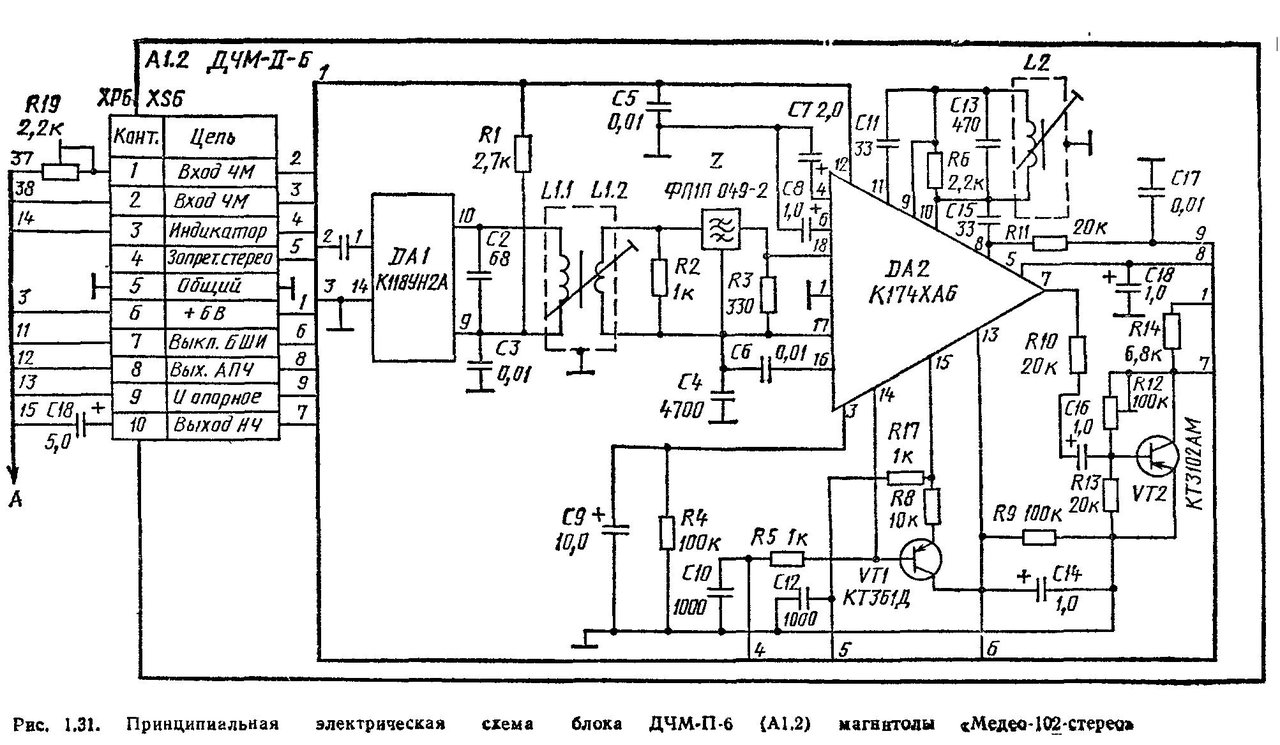

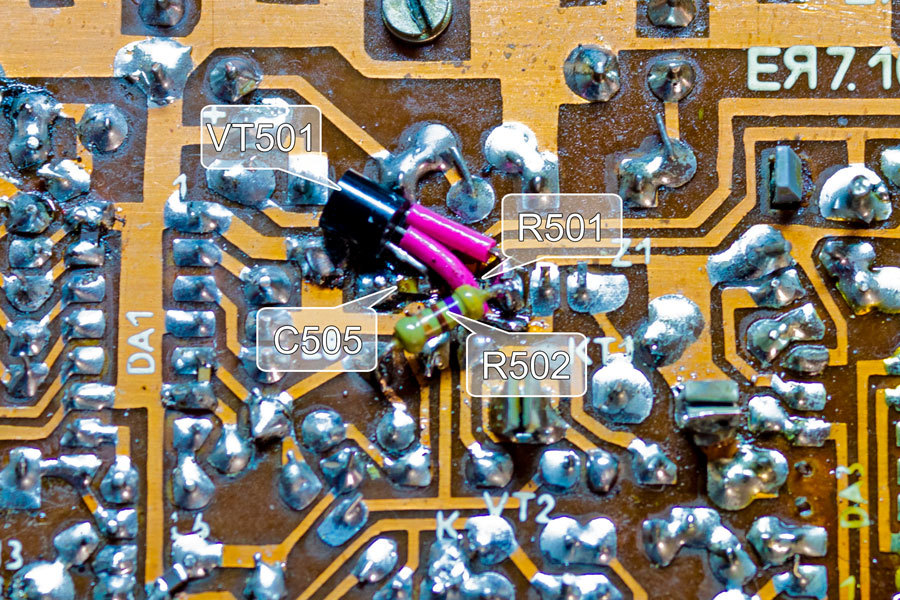

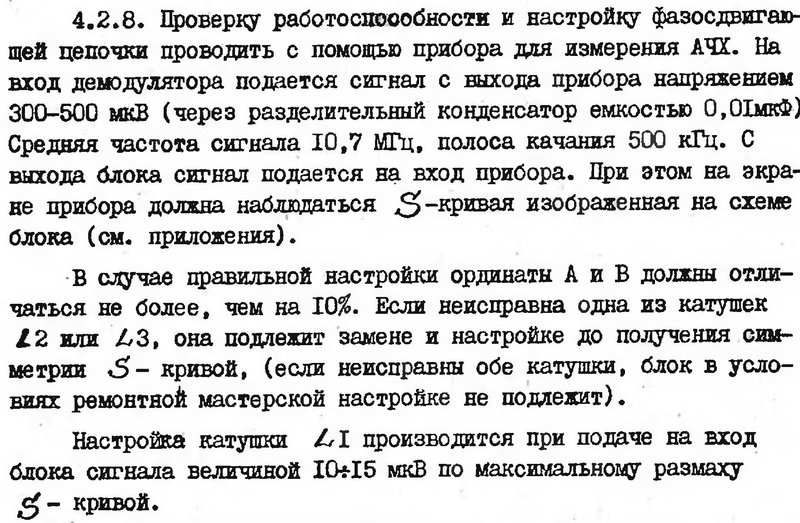

Если биться лбом о стену - то да. Ответ то написал, а в схеме и работе не разобрался.
