Концертный 304

[Константин 66]

Приобрел сей девайс для себя.Не хотелось чтобы прошел мимо.Состояние на твердую 4, нет только крышки отсека проводов и пломбы.Полностью рабочий.Вопрос-представляет ли он в известной мере ценность для коллекции?Хотя все это старое уже ценность наверное.

[Константин 66]

Кто что думает? Поделитесь мнением.

[Константин 66]

Видимо не популярна эта модель.итог -на свалку.

[zzk88]

Гадость, конечно. У моей сестры такой был в детстве. Но на свалку жалко. Для детских пластинок - самое то.
Или для шеллака - если есть переключатель на 78 об. На нашем были только 33 и 45, кажись.

[FAI4]

Принесли в ремонт.


Устройство - отвратное.
Выпуск 1990 года вся схема на 2 деталях: полевик + 174УН7.


Корпус голимый пластик, собранный на мебельных огромных шурупах.


Качество пайки - оторвать руки тому кто это паял.

Колодка с заглушкой (переключение сетевого напряжения) - тоже только на 220 вольт.

Внутри колодки спрятался сетевой предохранитель.

Но использована в конструкции как контактная панель.
Сюда распаян сетевой кабель, выводы акустики, все отводы трансформатора.
Причем изоляции почти нет между контактами.


Внутри колонки 2 динамика 2ГД-40


Более-менее нормально собрано само ЭПУ.
Видимо поставляется как готовое комплектующее с другого предприятия.


Что интересно, диск снять нельзя. Зафиксирован распаянными пластиковыми штифтами


Переключателя скорости уже нет - только "33".


Из плюсов.
Вместе с устройством принесли "для проверки" пластинку примерно 60...61 года выпуска
в оригинальном конверте


Интересно пометка по цене на яблоке:
5 руб.70 копеек, но после 01.01.61 - 57 копеек.
Итог денежной реформы


Пластинка оказалась на 78 оборотов.
Только одна песня на стороне вмещается.

Аппарат такой скорости не имеет

Причина неисправности - холодная пайка сетевого провода на колодке.
Как провод не выскочил (болтался) из контакта и не замкнул на соседние (акустика, основная схема) - повезло.
Могло и прибить кого-нибудь.

Насколько мне нравиться копаться в любой технике, но это устройство кроме стойкого отвращения, других эмоций не вызвало.
От такого точно нужно избавляться и как можно скорее...

[old_hippie]

Что интересно, диск снять нельзя.

Ой ли?

На многих ЭПУ диск снимается только при включенном рычаге Пуск.

[FAI4]

На многих ЭПУ диск снимается только при включенном рычаге Пуск.

может быть и так...

[old_hippie]

может быть и так...

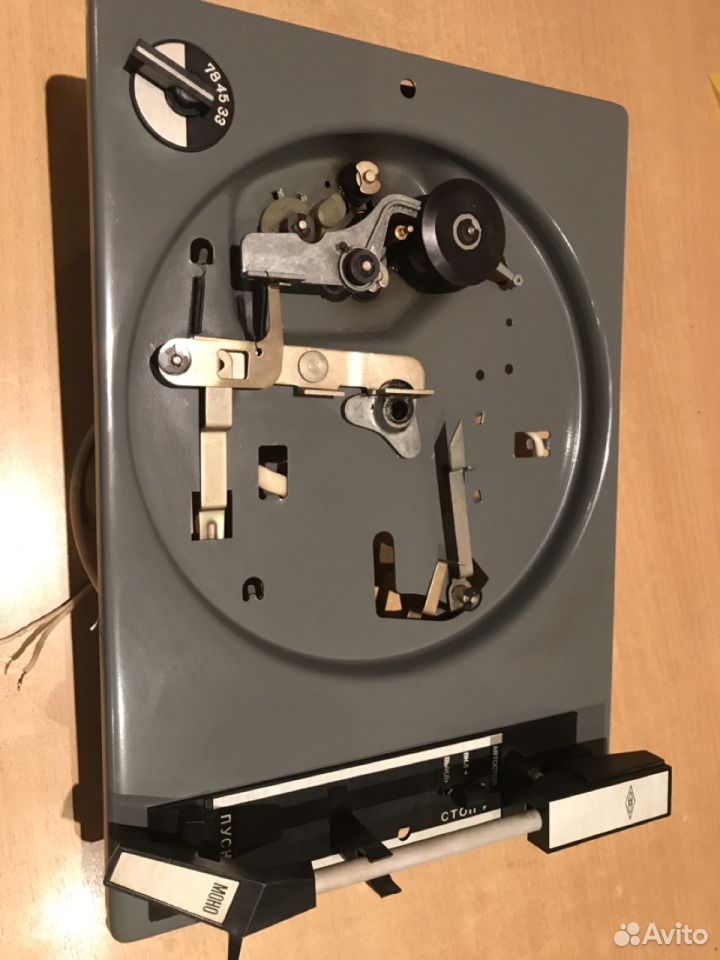

Ещё есть варианты с дополнительной скобой, винт которой ослабляется через отверстие в диске (у Волны так сделано). Но тут винтов не видать (с изнанки). А вот рычаг с прорезью - вполне возможен.

[Tofiq62]

Первый в коллекции проигрыватель который я купил 10 лет тому назад.Правда у моего унч собран на транзисторах,а не на микросхеме.
