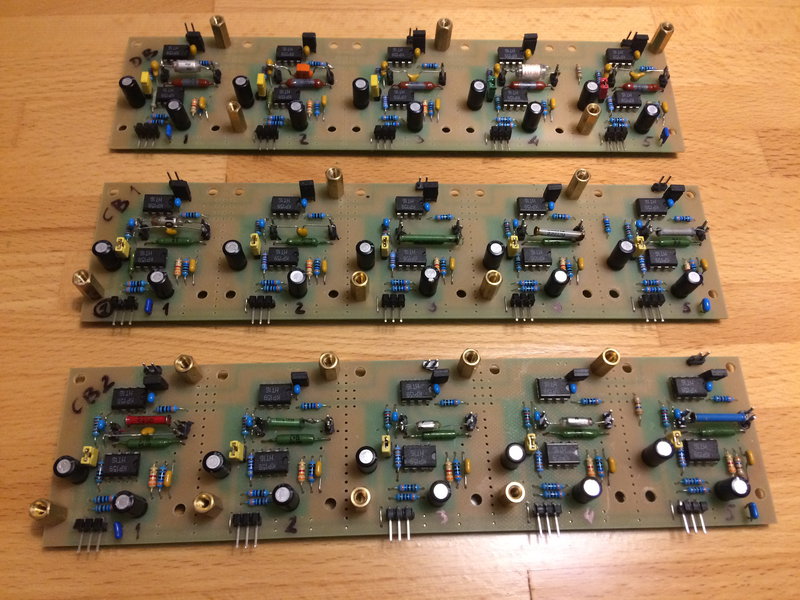

С каждого плеера сигнал расходится на два модулятора левый канал на один модулятор, правый канал на второй модулятор). Опять же, идея А.И. Запись на флэш-картах соответственно сделана с учётом такого разделения. Два разных моно записаны в один стерео, каждый в свой канал.
Плееры 1, 2, 3, 4 подключены одинаково. Плеер №5 расширен внешним подключением AUX и USB. В эти входы можно подключать флэшку с музыкой или выход на наушники от любого устройства.
Вообще встроенные МР3-плеера имеют много возможностей, но я задействовал только самое необходимое. Желательно конечно вывести на лицевую панель больше функций, но коммутация будет сложная. Я поленился. Изначально хотел поставить галетный переключатель с выбором плеера и несколько кнопок управления. Тогда функционал значительно бы расширился. Даже маленький динамичек можно встроить в корпус для контрольной прослушки каждого канала не зависимо от того, что проигрывает приёмник.
Вобщем вывел одну кнопку для каждого плеера. Она выполняет две функции: переход к следующей записи и увеличение громкости. Конечно теперь понял, что желательно добавить кнопку с уменьшением громкости. Записи очень разные по громкости, бывает захлёб модулятора. И у плеера №5 добавил кнопку выбора источника SD/USB.
Блок питания трансформаторный со стабилизацией по каждому напряжению. Модуляторы работают от -9в. Плеера сначала запитал от +4,2в, но потом поднял до +5в из-за питания внешней флэшки. Ещё вывел наружу +12в, но это просто так, на трансе была лишняя обмотка.
Вот вроде и всё.
. С=150 пф. Частота получилась 1,165. Ток около 20 ма. Да транзистор стоит кт 630а. Версия 1.3
