Sgt писал(а):Сначала возникла тревога, при опускании тонарма щелчок относительно громкий, но прочитав ветку понял что реле щёлкает.

это нормально

Sgt писал(а):Времени нет, пока внимательно не вникал. Но вроде +15в. и -15в. для запитки фонокоректора есть в нём? Так это или, или я не прав?

не прав, +,-24В (две обмотки 17в переменки с транса) из них можно и получить 15В. Да помогут вам крены 7815, 7915

Какие 7819, 7919? 7815 и 7915. Ещё - надо смотреть, что за модификация Арии. Если на приводе маленькая плата с кучей транзисторов, то да, снимать напряжение после выпрямителя с фильтром.

тьфу, да 15, простите опечатался

В своем транзисторном, напруги не мерял, но по схеме, тоже 24В постоянки на плечо, как и в микросхемном варианте платы управления двигателем.

Как это понимать тогда +15в. и -15в. здесь.



Других вариантов блока питания для Арии 102 в инете не нашёл.

Наверно как происки мирового империализьма, а если серьезно, то наверно было несколько версий, как и несколько версий платы управления двигателем.
ЗЫ:привожу схему целиком дабы не было сомнений, что это транзисторная версия



Ну для двух этих вариантов - всеравно пара кренов на 15В, разница в 2В на выпрямителе,
Как будет время, померяю в своем, отпишусь

Нашёл завалявшийся фонокорректор на К548УН1А с однополярным питанием на 24в. от Мелодии103. Думаю для Арии102 будет вполне достаточно. И с питанием мудрить не придётся.

Sgt писал(а):И с питанием мудрить не придётся.

Пару кренов и две пары электролитов - ничего мудреного.

Sgt писал(а):Как это понимать тогда +15в. и -15в.

Sulphur правильно сказал - нужно мерять напруги, а потом делать выводы ну и заодно найдете именно Вашу схему.
Если внимательно посмотрите схему с сайта, то там она не одна и напряжения разные.
Как я писал выше - в микросхемной версии присутствет двухполярное питание 22 и 15В, а в транзисторной 24В

К548УН1А - вроде на 12В питания, тоже можно - опять таки крен на 12В

К548УН1А - вроде на 12В питания,

Напряжение питания К548УН1А 9-30в.

Когда то в 80-е игрался, эксперименировал, сейчас обнаружил в закромах вот по этим схемам три готовых фонокорректора.





Вот и думаю один из них впихнуть в Арию 102. Наверное для неё самодостаточно будет.

Ну так Вам и карты в руки - все 3 можете поробывать и выбрать лучший, думаю другим тоже будет интересен такой тест.
Благо место в этой шарманке имеется и впихнуть туда можно хоть сразу три
ЗЫ: в схематике не силен, но кажется что на УД2 - будет худшим,там еще кт3102 на выходе прикрутили

На УД2 ставил в Радиотехнику 001, впечатление очень хорошее. кт3102 на выходе-рокот фильтр.

Sgt писал(а):Нашёл завалявшийся фонокорректор на К548УН1А с однополярным питанием на 24в. от Мелодии103. Думаю для Арии102 будет вполне достаточно. И с питанием мудрить не придётся.

Хуже по качеству звука наверно и небыло. Поищите хоть на уд1,2 , от радиотехники или чёт другого. Рокот фильтр для прямого привода ненужен, отключите если он там есть, тока звук портит.

На УД2, вторая схема выше, делал в 80-е годы для Радиотехнике 001. Для рокот фильтра поставил кнопку. Но включать его, на сколько помню, необходимости не возникало. Не знаю почему К548УН1А так плоха, вроде как под эти цели и затачивалась.

Есть данный аппарат. Проблема: не вращает диск, микролифт работает. Если крутнуть диск от руки, то катушки начинают пищать. Электролиты заменил - не помогло. Грешу на датчики холла.

Ну и ?
Хотите-то что : "...похвастаться или полечиться ?"

Хочу вылечить аппарат, но я не уверен в своих догадках.

Догадки в верном направлении. Они часто отказывают.

Достал датчики холла, заменил не глядя, их там стояло 2 шт. Аппарат как не работал так и не работает. Все те-же самые симптомы. Осталось микросхемы "курочить"

Сейчас всмотрелся в принципиальную схему проигрывателя. По схеме не совсем понятно какие датчики стоят. По принципиальной "ДПК-1" , а по разметке "ДМП". Я купил и поставил ДПК. Хотя в продаже есть и "ДМП".
В чём между ними разница?

Никакой разницы в дат.замечено не было- но надо 4-ре ноги.
Схема аппарата (?)- было не менее двух СОВЕРШЕННО разных. Так же сильно помогут КАЧЕСТВЕННЫЕ фотки плат с обеих сторон.
Только не меняйте полупроводники наобум - ОНИ НЕ ДОХНУТ. Во всяком случае, сами. Питание микрух смотрели ?

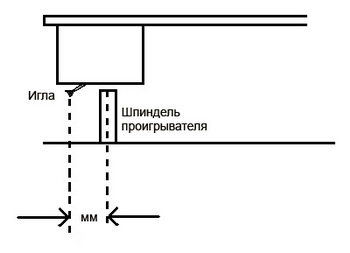

Подскажите, какой должен быть свес иглы за шпиндель?

Yuran писал(а):Подскажите, какой должен быть свес иглы за шпиндель?

15 мм. вопрос исчерпан, спасибо добрым людям

Имеется данный проигрыватель, но с проблемой, после включения через минут 3-5 срабатывает автостоп.

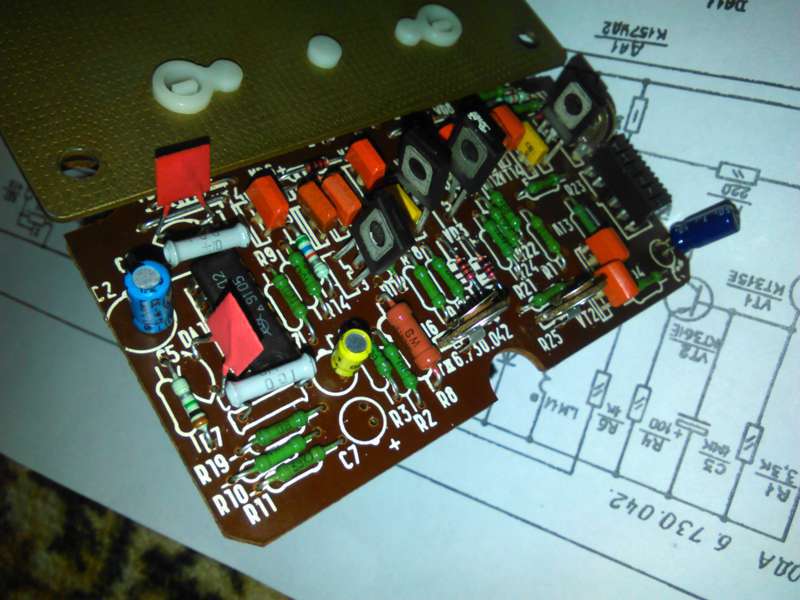

Плата двигателя как на фото, на ней заменил сдохшие электролиты, пропаял плохие пайки, не помогло. На данной плате греется транзистор VT9 (КТ972Б) пробовал менять не помогло, и ещё постепенно падает напряжение 22V поступающее на плату, если плату отключить с напряжением 22V на блоке питания всё гут. Может кто подскажет куда двигаться.
На плате не видно одного кондёра, он пока с другой стороны.

Моя проблема (не крутит диск) решилась заменой к157уд2 ( по схеме DA1) в плате привода.
Но появилась еще проблема: двигатель без диска крутит рывками, с диском более менее равномерно , но все равно большая детонация( риски ходят назад вперед). В чем может быть причина. Во время разгона двигатель издает щелчки.
Тонарм должен шататся?

Микросхемы в старых аппаратах просто так не дохнут. Бракованные полупроводники отказывают ещё в начале гарантийного срока. Затем причина отказа- либо внешняя, либо руки умельца.
Вы не устранили сам исходный деффект, вот он и продолжает сказываться. До очередного отказа микрухи.
Без диска и должен крутиться рывками, подобные моторы у большинства ЭПУ высокого класса. С диском должен плавно: надо проверить регулировки мотора: "о" на выходе и амплитуды соотв. схемы. Возможно дело в электролитах (обычно стояли хорошие), регуляторах режимов мотора (неконтакт- окисление от старости) и датчики Холла (маловероятно по описанию).
Варианты моторов Арий были разные, надо сфоткать, какой у Вас. Но принципы устройства и соотв. ремонта идентичны.
Начать надо с проверки питающих напряжений.
Удачи.

Как проверить "0" мотора?

Так же, как "0" на выходе УНЧа. Там ОБЫЧНЫЕ усилители.
Т.е. На выходе УМ по постоянке д.б. "0". Амплитуда сигнала - идентичная по каналам.
Сбросите схему своего аппарата - покажу пальцем конкретно где.

У меня ПЭП-001.

И что ? Месяц прошёл, а УНЧ не смогли на своей схеме найти ? Ну тогда VT1-VT2;VT3-VT4....

Месяц прошел, я просто отложил "Арию -102" "в "сторону". Я не понял как проверить "0" на выходе на двигатель, ибо там всегда идет какое-то напряжение на катушки.

На катушки должно идти переменое. При неисправности появляется постоянное.
Вы совсем в электронике - никак ? Просто как отвечать - коротко или подробно.

Подробно.

спектр писал(а):Моя проблема (не крутит диск) решилась заменой к157уд2 ( по схеме DA1) в плате привода.
Но появилась еще проблема: двигатель без диска крутит рывками, с диском более менее равномерно , но все равно большая детонация( риски ходят назад вперед). В чем может быть причина. Во время разгона двигатель издает щелчки.
Тонарм должен шататся?

У меня была такая же проблема, метка стабильно плавает туда сюда на 3..4мм., двигатель без диска(блина) вращается рывками, слушать можно с трудом, сильная детонация. Оказалось, при разборке двигателя, на кольцевой плате датчика скорости, в одном месте была капля смазки типа солидола.
Шум во время разгона, это бывает диск пробуксовывает на валу!
Тонарм на ножевых опорах, соответственно есть люфт (если не перетянуто).

Произвёл (если это так можно назвать) доработку. Отсоединил землю головки от шасси (см. рисунок) которое заземлил отдельным проводом на корпус усилителя, на предусмотренное для него место.
А так же отключил транзисторные mute ключи.

В итоге получилось что межблочный кабель перенёс с платы на колодку тонарма (см. рис. указано стрелкой) и отпаял 3 соединительных провода (обозначил крестиком).

Здравствуйте. Достался проигрыватель Ария 102 1991 года, при замене конденсаторов обнаружился неполярный К50-16 (на плате управления обозначен как С3 вроде бы), подскажите чем заменить? Можно поставить полярный и как тогда ориентировать, или надо ставить два встречно?

А какая модель? Мотор с платой управления ею (плата с кучей транзисторов и микросхемой) или без неё (т.е. плата просто с катушками и датчиками Холла, и от неё идёт шлейф со штепселем)?
Можно поставить два полярных, включенных встречно. Ёмкость каждого из них должна быть вдвое больше ёмкости родного кондёра.

Спасибо за оперативный ответ. Мотор с платой управления, как на фото
.
Но сама емкость на плате с кнопками (по схеме Плата управления), единственная неполярная которая нашлась. А какую функцию она выполняет?

Нигде на схемах блоков не вижу неполярных электролитиков...

Вот он кажется...

Да неполярных разного номинала как грязи щас. К тому же раньше часто ставили "не те" - ибо не делали такие практически.
Можно два полярных - оное и есть в корпусе неполярного. Неполярные вместо полярных можно. Наоборот- нет.

Обведён-то - НЕЭЛЕКТРОЛИТ!
47 нФ всего.

Что означает - 0,047 мкФ.

Да, извиняюсь, чет лоханулся... Аппарат на работе завтра сфотографирую саму плату может будет понятней.

Да, да, но главное, что точно К50-16!

You писал(а):неполярный К50-16 (на плате управления обозначен как С3 вроде бы), ...

Sulphur,
Самый !,
а вам не кажется, что поймали вас...?

Т.е.?

...на удочку.

В общем выкладываю фото. По схеме никаких неполярных емкостей я тоже не нашел, но схема 1991 года отличается от моей платы. Может не ту документацию скачал... По схеме плата управления 6.730.040 у меня 6.730.043. (11.91).

А вот и сам виновник, я обратил внимание, что его корпус внизу как-будто чем-то протравлен, может там и был плюс... На самой плате плюс четко прописан (см. первое фото), может действительно поставили то, что было под рукой.

Пока не трогаю, жду Вашего авторитетного решения

Точно, кроме удочки чичего не вижу.
Так как проблема тоже не видна.

Схема .043, плата тоже .043, С2 обычный полярный 50мкф...

Слушайте, ткните носом, пожалуйста. Платы 043 у меня на схеме нет... Есть 040, но это видимо предыдущего выпуска или подскажите где скачать подходящую мне схему... Спасибо.

А это же Вы выложили? 6.730.043.

You писал(а):
Вот он кажется...

Спасибо! Теперь осталось вспомнить где я эту схему качал, на работе или дома...
